Hvilken kabel er nødvendig for brønnpumpen

17-06-2018
Vannforsyning

Kabelen for borehullspumper i fabrikkutstyret er som regel ikke tilstrekkelig til å koble til en strømkilde, og den må økes med et ekstra stykke. Å finne nøyaktig samme merking er ekstremt vanskelig, så oftest må du bruke andre merker, men her er det noen regler som vil hjelpe deg når du velger.

På noen av funksjonene og spesifikasjonene av elektriske ledninger for slike formål, vil vi diskutere nedenfor, og også se som et supplement den tematiske videoen i denne artikkelen.

Kabel for brønn KVV-4x1,5

Velg en kabel

Merk. I de fleste tilfeller tilbyr produsenter av nedsenkbare pumper kablene for å øke lengden, men prisen er for høy, derfor ofte til andre alternativer. I slike tilfeller er enhver egnet kabel VVG eller PVA av ønsket tverrsnitt egnet. Selv om mange hevder at TML-merket vil være den beste løsningen, men i praksis, ifølge forfatteren av denne artikkelen, er det ingen forskjell.

Kabellengde

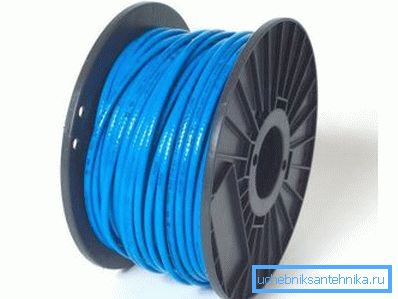

Kabelrulle
  1. For å velge riktig tverrsnitt av kabelen må du vite avstanden du skal forlenge, og pumpens kraft blir betjent. Hvis alt er klart med strømmen (det er skrevet i databladet og på selve enheten), bestemmes lengden fra maskinen (strømforsyningen) til selve pumpen (ikke til krysset).
  2. Ofte er en slik parameter som lengden ikke oppmerksom, siden tilleggsstykket ikke overstiger to til tre dusin meter, men dette er ikke alltid tilfelle. For nedsenkbare pumper må kabellengden ikke overstige 6% av maksimalt tillatt spenningsfall.

Dette kan beregnes ved hjelp av formelen L = (V *? V) / (I * 2 * 100 * (PF *? / Q)).

  • Her er L maksimal tillatt lengde;
  • V er nominell spenning (V);
  • ?V - spenningsfall maksimalt (%);
  • I - verdien av nedsenkbare pumpe (A);
  • p - 0? 02 ohm / mm3 (resistivitet for kobber);
  • q - tverrsnitt (mm) for kabelen;
  • PF = 1.

Seksjonsvalg

Tverrsnittet av venene kan være forskjellig

Som allerede nevnt, velges kabelen for borehullspumper i henhold til forholdet mellom tverrsnitt / kraft, men for å gjøre det lettere, kan du bruke tabellen nedenfor.

Motorkraft Kabelseksjon (mm2)
41 41,5 42.5 44 46 410 416
kW l. a. Kabellengde (m)
0.25 0,33 70 105 170
0,37 0,50 60 90 140
0,55 0,75 45 70 110 180
0,75 1.0 35 50 85 140 210
1.1 1.5 25 35 60 95 145 240
1.5 2.0 30 45 75 115 190 305
2.2 3.0 30 50 75 125 200

Tabell for enfasede (230V, 50Hz) nedsenkbare pumper

Motorkraft Kabelseksjon (mm2)
41 41,5 42.5 44 46 410 4z16 425 435 450 470
kW l. a. Kabellengde (m)
0,37 0,50 300
0,55 0,75 250 380
0,75 1.0 195 295
1.1 1.5 145 215 360
1.5 2.0 105 160 265 425
2.2 3.0 70 110 160 290 440
3.0 4.0 55 85 145 220 330
4.0 5.5 40 60 105 165 250 415
5.5 7.5 45 75 120 180 300 480
7.5 10 35 55 95 135 220 340 585
9.2 12,5 47 75 115 190 300 470
11 15 40 85 95 160 260 405
13 17,5 60 85 140 225 350 490
15 20 50 75 125 195 305 430
18.5 25 58 100 155 245 340 485
22 30 49 85 130 205 285 410 570
30 40 36 63 95 152 210 305 425

Tabell for trefasede (400V, 50Hz) nedsenkbare pumper

Det virker, hvorfor betale så mye oppmerksomhet til valg av kabeldelen, og hvorfor trenger du instruksjoner her? Faktisk påvirker dette varigheten av levetiden og arbeidet til selve enheten (lær hvordan du lager et filter for en brønn).

Faktum er at når tverrsnittet senkes, øker motstanden, derfor metallene (i dette tilfellet kobber) ledninger oppvarmes, hvorfra isolasjonen og varmekrympemuffen oppvarmes.

En slik prosess kan føre til kortslutning eller bare til tørking av isolasjonen, noe som gjør den ubrukelig. I tillegg er energien som brukes på oppvarming, ikke motoren, noe som betyr at den ikke vil kunne levere den nødvendige kraften.

Ved tilkobling kan det vise seg at pumpekabelen til en brønn består av tre eller fire kjerner, men dette avhenger hovedsakelig av om pumpen er enfaset eller trefaset.

Så, for trefaset strømforsyning, trenger du absolutt fire kjerner, mens mulighetene for en fase er mulige - alt avhenger av automatiseringen. Denne automatiseringen (trykkbryter og tørrløpsføler) kan produseres som en enhet, men kan kobles autonomt, selv om denne faktoren ikke påvirker antall ledninger - det skjer annerledes.

forbindelse

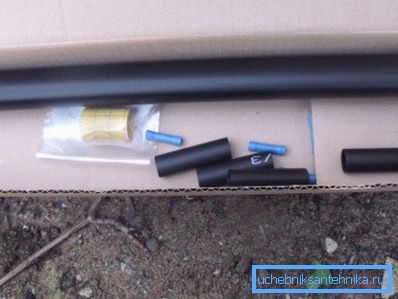

Krympe ermer med forskjellig diameter

Merk. Varmekrympemuffen er et rør av en viss diameter, som ved oppvarming strammes og etter avkjøling forblir den i samme posisjon. Slike koplinger er laget av polyolefiner (organiske stoffer og syntetiske polymerer), noe som resulterer i et slitesterkt og elastisk materiale.

Typer av vendinger

For å koble to deler av kabelen med egne hender, bør du først og fremst være oppmerksom på hvordan du snur på ledningene slik at de ikke brenner ut og ikke eksploderer under spenning.

Øvre figuren viser tre typer vendinger som brukes i slike tilfeller, men de to første metodene brukes oftest - enkelt og bandasje. Praksis viser at de er sterke nok til å bryte og aldri forårsake bue.

Varme krympe lodding

Ikke glem at før du går videre til spaltingen av kabelen, er det nødvendig å sette på varmekrymping - et tykt rør på selve kabelen og tynne muffer på hver kjerne separat.

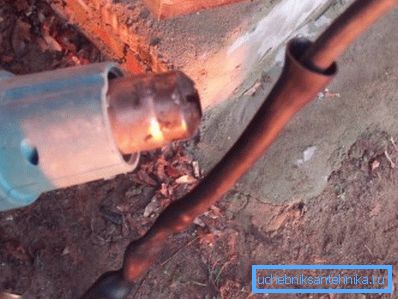

Etter at du har gjort dette, må du kutte alle ledningene til ønsket lengde, trim ender, ca. 50-60 mm og spleising. Deretter skyver de små ermene på strenger og lodd dem, og lodd den øvre varmen krympe, som vist på bildet ovenfor.

Kobling uten kobling

Spesielle terminaler på brønnhodet

I rettferdighet skal det bemerkes at det ikke alltid er nødvendig å bruke krympbare ermer og vri for å bygge opp kabelen på nedsenkbare pumper, men dette gjelder kun brønner. Faktum er at brønnhodet ofte gjøres med en klemme innvendig, som det er mulig å utføre spleising (se også artikkelen Typer av brønner og deres egenskaper).

Dette gjøres ganske enkelt og enkelt - enden av hver av kjernene er strippet rundt 10 mm og satt inn i hullene motsatt hverandre. Det er veldig viktig her å klemme bolten med nødvendig innsats, fordi du ved å klemme det kan flate ledningen langs små årer, og dermed skape en svak seksjon i tverrsnitt.

MERK! Hvis du ikke strammer bolten tett, kan det oppstå gnist i blokken, noe som fører til oksidasjon og noen ganger smelting av blokken.

I de fleste tilfeller bruker rørleggerne ikke terminalblokken ved hjelp av en varmekrympemuffe for bygging. I dette tilfellet øker kostnaden med en krone, og påliteligheten av forbindelsen øker betydelig.

konklusjon

Til slutt vil jeg si at du ikke trenger spesialverktøy, for eksempel et loddejern eller en blowtorch, for å varme krympemuffer på kabelen til en nedsenkbar pumpe. Polymeren kan varmes opp med åpen ild, og til og med vanlige kamper og tørrsliver i form av en splinter er nok til dette (lær også hvordan du borer for brønnen med egne hender).

Lykke til!
