Hvor og hvordan brukes en kulventil 1-1-2

09-02-2018
Vannforsyning

Ved bygging av husholdnings- og industrielle rørledninger benyttes en rekke materialer - HDPE eller lavtrykkspolyetylen, metall og metallplast. Og hvert år forsøker designere å forenkle installasjonsprosedyren, forbedre påliteligheten av rørledninger og øke levetiden. Ikke den siste rollen er spilt av evnen til raskt og enkelt å installere på dem forskjellige låsemidler, blant annet er det spesialiserte ventiler for en bestemt type rør. Faktisk vil de bli diskutert i denne artikkelen.

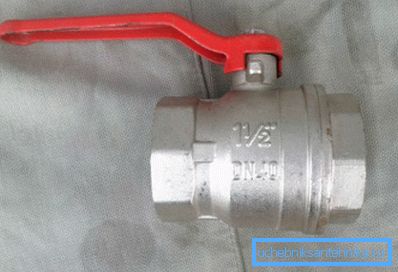

Bildet viser en kulventil med en 11/2 tommers håndtak.

Funksjoner av kulventiler

Ulike modeller av kraner brukes til rørledninger avhengig av:

  • natur og formål med arbeidsmiljøet;
  • rør diameter;
  • rørledning design funksjoner;
  • kraninstallasjonslokaler;
  • metode for installasjon.

Hvordan og hvor utstyr brukes

Kraner er montert på rør ved veikryssene i forskjellige seksjoner, så vel som ved punktene for strømstyring. De tillater ikke bare å sikre tetthet i dette tilfellet, men gir muligheten til å åpne og lukke tverrsnittet for å justere stoffets passasje. Sistnevnte kan være varmt, kaldt eller kjemisk aggressivt.

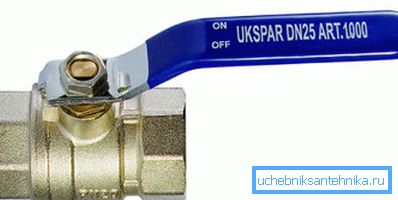

Koblingskran 1 1 4

Ball produkter brukes i systemer:

  • vanning;
  • vannforsyning (drikke og teknisk);
  • gassforsyning;
  • avløp.

Enhetsmodeller er forskjellige i utseende og sammensetning av metallet som brukes. For eksempel, mange produsenter av kraner maling produkter for kaldt vann i blått, og i rødt - for varmt.

Konstruksjonen til kulventilen kan være som følger:

  • hjørnet;
  • passerer;
  • multi-veis (når det er 3 eller flere innløp).

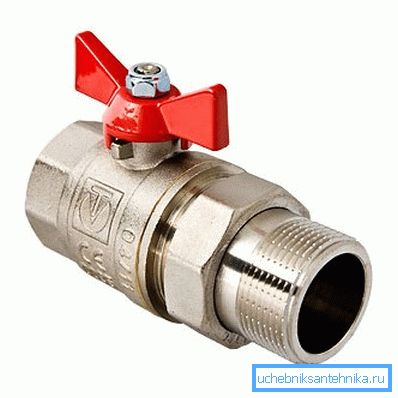

Kran med gantry 1 1 2 - American

Typer av produkter

I tillegg til metoden for installasjon, er kranene preget av metoden for drift av deres drivmekanisme. Oftest i strukturer og systemer for husholdningsformål, hvor vanligvis brukte rørledninger med liten diameter, brukt manuell styringsenhet. I dette tilfellet er det enklere å endre håndtakets posisjon med egne hender.

Tips: Denne metoden er perfekt for motorveier som ligger på tilgjengelige steder. I dette tilfellet må tilgang til kulventilen være utstyrt med ekstra beskyttelse i form av gjerder eller låsemekanismer.

Trykk 1 4 ved 1 2 for vann

Påfør idag mye og kraner med utstyr. Denne mekanismen gjør det mulig å øke kraften, og i stor grad forenkler prosedyren for å dreie ventilen. I tillegg sikres kompaktheten av hele strukturen.

Hvis rørdiameteren er 150 mm og mer, er det bedre å bruke automatiske eller mekaniske drivtyper.

Du kan administrere dem ved å bruke:

  • elektrisitet (elektrisk);
  • luft (pneumatisk);
  • væske (hydraulisk).

Slike design gir deg mulighet til å styre enheter på en avstand eller for å få full automatisering av strømningskontroll gjennom rørledninger. For eksempel kan dette forekomme under visse forhold, for eksempel økning eller reduksjon i lufttemperatur.

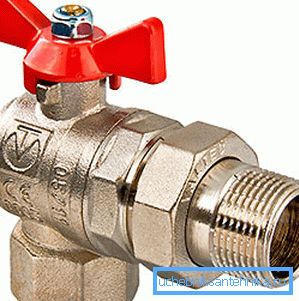

Vinkelkuleventil 1 1 8

installasjon

Se nedenfor hvordan du kan koble ventilen til systemet med plastrør, som i dag får stadig større popularitet blant forbrukerne, samt fra metall eller metallplast.

Det er flere måter å gjøre det selv på:

sveising Den beste tetthet sikres ved bruk av termistor eller stussveising. Etter bruk av denne tilkoblingsmetoden er muligheten for demontering av enheten og gjenbruk av kranen utelukket.
flens Dette alternativet tillater installasjon og demontering av enheten uten bruk av spesialutstyr. Tradisjonelt har disse kranene kun 2 "lukkede" og "åpne" posisjoner, så det er umulig å regulere strømningshastigheten. De produserer rustfritt stål eller støpejernsprodukter, de brukes på rør med stor diameter, for eksempel i olje- og gassindustrien. Enhetene har maksimal styrke, deres tilfeller er sammenleggbare (2 deler) eller støpt.
kopling En slik tilkobling brukes i gass-, varme- og rørleggerarbeid, hvor rørdiameteren ikke er mer enn 45 mm. Koblingskraner for rørledninger er enklest å installere og praktisk å bruke.
union Nippelmetoden innebærer tilkobling med brystvorter og muttere, og forbindelsesområdene er forseglet med pakninger. Denne metoden gjør det mulig å montere og demontere kranen flere ganger.

Tips: Du kan også bruke den kombinerte metoden når sveising og flenser brukes samtidig.

Treveisventil 1 1 1 rustfritt stål

Hva skal du se etter?

  1. Den største ulempen ved kulventiler, noe som reduserer muligheten for bruk - et lite størrelsesområde. Med økende rørdiameter reduseres sannsynligheten for å velge en modellmodell for den.
  2. Prisen på kulventiler for plastrør er høyere enn andre lukkeanordninger. På samme tid, med hensyn til levetid, er denne kostnaden fullt ut begrunnet.
  3. Når enheten er nødvendig for å regulere strømmen, kan det oppstå en ufullstendig overlapping av tverrsnittet, og det kan bli trykket over tid på grunn av endring i geometrien til stoppkulen. Dette skjer på grunn av eksponering for væsken som går gjennom rørledningen.
  4. Instruksjonen tillater bruk av sfæriske strukturer bare i et system med lavt trykk. - ikke mer enn 10 atm for gassledninger og 16 atm for vannrørledninger.
  5. Ball-type enheter skaper optimale forhold når du bruker rørledninger. Med deres hjelp er det mulig å blokkere dem for reparasjoner eller når de brukes i sesongmodus.

konklusjon

Vi diskuterte i denne artikkelen kuleventiler. Vi lærte hvordan og hvor de ble brukt, hvordan de ble installert, og også funnet ut om manglene på dette utstyret. Når du må velge, vet du hva du skal se etter. Videoen i denne artikkelen vil gi en mulighet til å finne mer informasjon om emnet ovenfor.
