Hvor og hvordan en høytrykks trykk brukes

17-01-2018
Vannforsyning

Avstengningsventiler for arbeid med høyt trykk (VD) av ulike arbeidsmedier - væsker, inkludert aggressive, gass, må sikre pålitelig drift av næringer. Det ledende stedet i denne listen er opptatt av drivstoff- og energikomplekset. Hovedforskjellen mellom slike enheter er bevaring av alle nødvendige ytelseskvaliteter i området 10-80 MPa. I dag ser vi på hva som utgjør en høytrykkskegle og kulventil, samt berøring med andre lignende enheter.

I fotostoppventilene for flensede type VD rørledninger

HP Stoppventil

Slike ventiler innbefatter innretninger som er i stand til å blokkere mediestrømmer på grunn av gjengegående forskyvning av låseelementet, som beveger seg vinkelrett på husets overflate langs sentrum av aksen. Det er en spindel, som er skrudd inn i tråden på en mutter festet på plass. Plasseringen er i lokket eller åket (les også artikkelen Kuleventil DN15: enhet og installasjonsfunksjoner).

Den løpende tråden er nedsenkbar eller ekstern, den har selvbremsing, noe som gjør at spindelen forblir i mellomposisjon, og det eksisterende trykket i arbeidsmediumstrømmen vil ikke ha noen effekt på låsenheten. Konstruksjonen av ventillegemet kan være:

Direkte flyt Det brukes i tilfellet når det er umulig å redusere strømmen ved utløpet.
blande Brukes til å opprettholde en bestemt temperatur ved å blande to medier.
Kjøretøysutstyr Et ganske vanlig alternativ. Den er installert på en rett side av rørsystemet. Den største ulempen er en sone av stillestående væske.
vinkel Designet for å koble de vinkelrette elementene i rørledningen.

Koblingspunktet til den roterende spindelen og dekselet kan være av bælg eller fyllingstype. Konvensjonelt - ventiler med membranlukking kan også betraktes som ventil.

Enhetsegenskaper

Ulemper ved avstengningsventiler:

  • høyt motstandsnivå i hydraulikkplanen;
  • Manglende evne til å bruke i viskøs, ekstremt skitten flytende media;
  • enveisventiloperasjon.

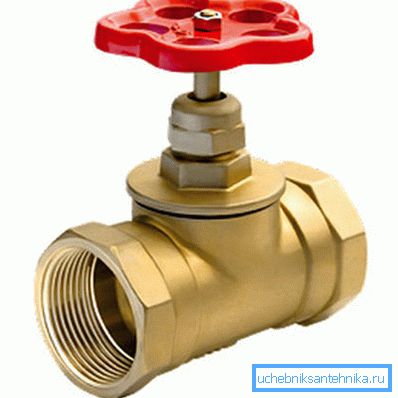

VD avstengningsventil er installert for hånd

Takket være den pågående moderniseringen av eksisterende enheter av denne type, var det mulig å redusere innflytelsen av negative faktorer på kvaliteten på arbeidet betydelig, samtidig som de økte fordelene ved enheter:

  • uendret ytelse ved høytrykksdråper;
  • liten strekk av låseelementet for å fullføre overlapping;
  • instruksjonen tillater installasjon på røret på en hensiktsmessig måte for vedlikehold;
  • små samlede dimensjoner og vekt.

Høytrykkskraner

Slike ventiler er konstruert for drift i rørledninger hvor trykket overskrider standarden. Derfor har låseelementet i dette tilfellet en økt styrke, med den mest hensiktsmessige overlappingsmetode, som åpner strømmen av arbeidsmedier. Bruk 2 typer HP kuleventiler.

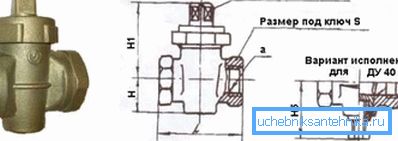

Konisk type VD-stoppventiler

kjegle

  1. En stopper tjener som et låseelement i denne konstruksjonen.
  2. Den største fordelen med enhetene er den lave prisen på deler og enkelhet.
  3. Denne typen konstruksjon er ikke brukt til fullstendig eller delvis overlapping av strømmen av medier i rørledninger med stor diameter, samt hvor trykk og aggressivitet er for høye. På grunn av dette er konisk KVD ikke så ofte brukt i gass-, metallurgisk og petroleumsindustrien.

ball

I dette tilfellet er låseelementet en ball som roterer rundt en akse. Dette designet innebærer høy tetthet, brukervennlighet, pålitelighet og lang levetid for enheten.

På grunn av disse egenskapene, brukes denne typen VD kraner til et bredt utvalg av rørdiametre. De kan også brukes til forhold når temperaturen overskrider + 200 ° C, og for aggressive medier.

HP ballventiler

De viktigste forbrukerne av produktene er:

  • energi;
  • kjemisk, olje-, gass- og metallurgisk industri;
  • verktøy.

Tips: For rør med liten diameter, er enheten installert ved hjelp av stikkontakt eller stikkontakt.

Når det er nødvendig å stenge strømmen i en rørledning med stor diameter, kobles ventilene ved sveising eller gjennom en flens. Åpne og lukk låseelementet gjennom stasjonen.

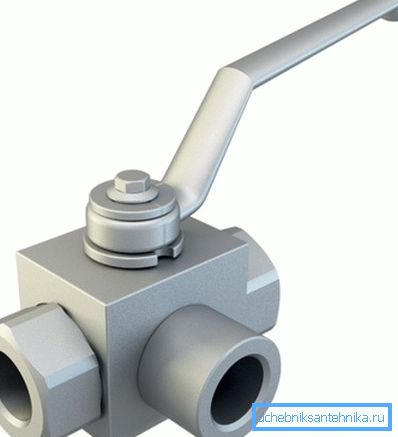

Treveisventil

Krav til HP-ventiler

Materialene som brukes til fremstilling av slike produkter, må overholde arbeidstegningene. Alle deler må ikke ha feil som kan påvirke dens tetthet og pålitelighet under drift. Under produksjonen må trinnene med stempling, smiing, støping underkastes ikke-destruktiv testing ved hjelp av radiografi, ultralydsskanning eller en tilsvarende metode.

Munnstykkets og flensens kropp må ha en metrisk tråd med en stor tonehøyde, et toleransefelt på 6g, som tilsvarer GOST 16093. De gjengede hullene har en avrundet form.

Tips: Slip grundig alle tetningsflatene.

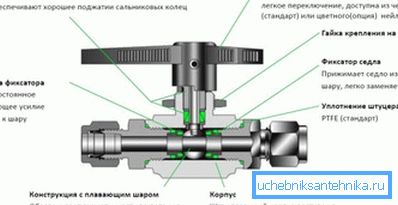

Utformingen av kulventilen VD

Enhver type feil som kan påvirke påliteligheten og tettheten i forseglingen, bør ikke tillates.

Det kan være:

  • vask;
  • spaltning, fistel;
  • sprekk, risiko og solnedganger.

Det er forbudt å bruke i VD-rørledninger (over 35 MPa) for korrosive væsker og gassflenser med glatt tetningsoverflate og beslag av en støptype. Den garanterte levetiden til VD-armaturelementene må være 25 år eller mer.

konklusjon

Over ble vurdert - avstengningsventiler VD, dets egenskaper, samt ventiler, som brukes i dette tilfellet. Du lærte også hvilke krav som stilles på en enhet av denne typen og hvilke funksjoner de burde ha (se også artikkelen Radiatorventil - alt du trenger å vite om denne ventilen og kontrollventilen).

Videoen i denne artikkelen vil gi en mulighet til å finne mer informasjon om emnet ovenfor.
