Hvordan få vann inn i huset fra en brønn - hele komplekset

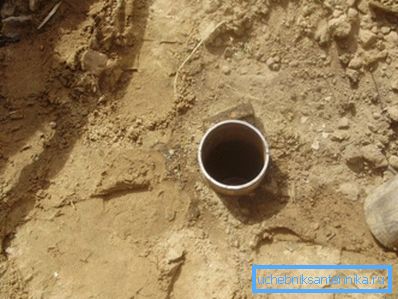

Autonom vannforsyning er en nødvendig, men veldig viktig ting. Du må ikke bare utvikle en kilde, men også for å sikre uavbrutt vannforsyning med de nødvendige parametrene for trykk, kjemisk sammensetning og volum. Vi vil fortelle deg hvordan du bringer vannet fra brønnen inn i huset med egne hender, samt hvordan du kobler til og justerer nødvendig utstyr.

Autonomt vannforsyningssystem

Hva det består av

Et autonomt vannforsyningssystem er et sett med verktøy som sørger for å heve vann fra en brønn, transportere det, akkumulere det, skape nødvendige trykkparametere, samt administrere og koordinere arbeidet til alle elementene i systemet.

Moderne tekniske og materielle evner gjør det mulig å skape et helt autonomt og automatisert vannforsyningssystem, så vi vil bare vurdere et slikt alternativ.

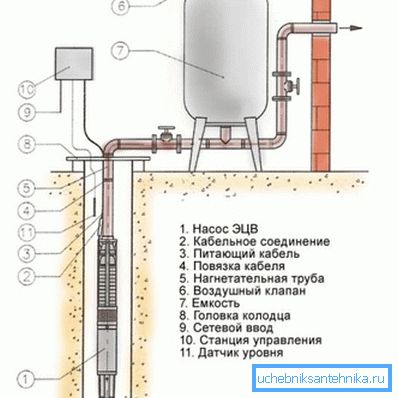

Så omfatter sammensetningen av nedihullsrørledningen:

1. Dypbrønnpumpe. De fleste brønner har en dybde større enn 8 meter, så det er nødvendig å bruke nedsenkbar enhet;
2. Nippel med dobbeltsidig ekstern tråd, tilbakeslagsventil og kobling for å koble utløpet til pumpen med et løfterør;
3. Vannrør. Det er viktig å velge et produkt som tåler trykk i henhold til brønndybden, det er bedre å bruke metallplast- eller polymermodeller. Vi anbefaler rør av lavtrykkspolyetylen (HDPE);
4. Strømkabel på pumpens motor og forseglet innløp (fuktsikker terminalblokk);
5. Passer for overgang fra et vertikalt rør til et horisontalt rør. Dette kan være et knær eller en tee, avhengig av egenskapene til rørrutingen;
6. Takhøyde brønner. Dette produktet er et forseglet deksel på skrueterminaler med rør- og kabelutløp, samt med feste for sikkerhetskabel;
7. Horisontalt rør for å transportere vann fra kilden til huset. Her er det også bedre å bruke et PND-rør av samme diameter;
8. Et sett med beslag for tilkobling av mottaker: svingekoblinger, hjørnefilter, nippel. Avhengig av rørets konfigurasjon, kan dette settet variere.
9. Hydroaccumulatortank (mottaker) 200 liter. Det er bedre å bruke plastprodukter med membran, utstyrt med trykkmåler og trykkbryter;
10. Magnetstarter, terminaler som lukker / åpner pumpens strømforsyningskrets. Starteren styres av driftsstrømmen fra mottakets trykkbryter. Installert for å starte høypumper med store startstrømmer;
11. Pumpe kontrollstasjon, som tillater manuell start og omstart av enheten;
12. Vannnivå sensor i brønnen og nødstopp relé av pumpen når vannet faller under det tillatte nivået.

Vær oppmerksom på! Dørpumper og kontrollautomatiseringselementer skal være av høyeste kvalitet, så vi anbefaler ikke å lagre og kjøpe produkter av tvilsomme produsenter.

Immersion og pumpeforbindelse

La oss komme seg til virksomheten.

Først må du sette sammen et system for å heve vann til overflaten:

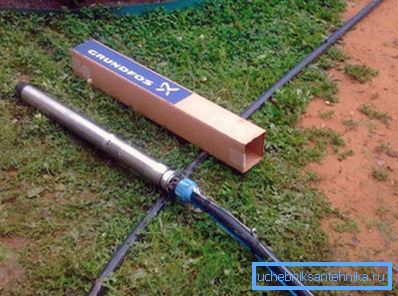

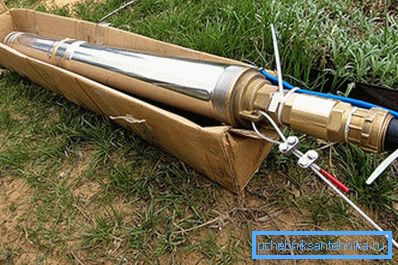

1. Vi tar pumpen, og i utløpsåpningen vri vi teppet med en ekstern tråd. Deretter vinder vi kontrollventilen på brystvorten, og skru koblingen inn i den for å koble til PND-røret (koblingen brukes vanligvis 32 / tommer);

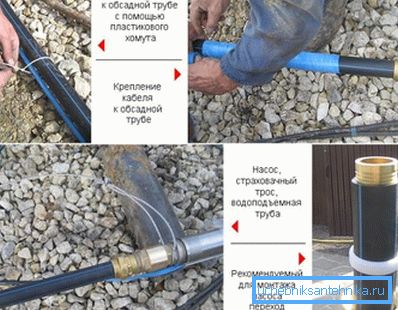

1. Koble koblingen med et vannrør, forhåndskutt i størrelse. Motorkraftkabelen legges langs røret og festes til den med tape eller klemmer hver 2 til 3 meter;

1. I monteringshullene på pumpehuset passerer en sikkerhetskabel (vanligvis inkludert) og festes med to klemmer på boltene;

1. Vi tar pumpen og senker den forsiktig ned i brønnen ved røret, prøv å ikke røre veggene på foringsrøret. Avstanden til bunnen - minst 1 - 2 meter. Det dynamiske vannet i brønnen må være minst 5 meter over pumpen;

1. Den øvre enden av røret er gjenget i hullet i brønnhodet og klemmet, vi kommer også med en kabel. Sikkerhetskabelen er festet til en spesiell ring på undersiden av toppdekselet;

1. Vi kobler kabelen til nettverket på 220 V og foretar en teststart av pumpen. Hvis vannet ikke går med en gang - trekk den med munnen din ut av røret, kan det ikke ha vært arbeidet med tilbakeslagsventilen på grunn av luft i systemet.

1. Hvis vannet går - betyr det at første etappe er over.

  Vær oppmerksom på! Hvis pumpen allerede er utstyrt med en tilbakeslagsventil, er det bedre å kopiere den med et messingprodukt, siden det er mye mer pålitelig: prisen på en god pumpe er for høy til risiko.

Underjordisk rørledning

Nå, faktisk, hvordan får man vann fra en brønn inn i et hus. For dette formål er det bedre å bruke et rør laget av polyetylen, da det selges i spoler, og du har mulighet til å velge et segment av ønsket lengde for å unngå unødvendige ledd.

Også nyttig er en svivelforbindelse for PND-rør og et sett med tilleggsutstyr. Bruk kun kvalitetsprodukter, vi anbefaler å stoppe utvalget på de italienske produsentene.

Så, instruksjonen for å legge rør fra brønnen til huset:

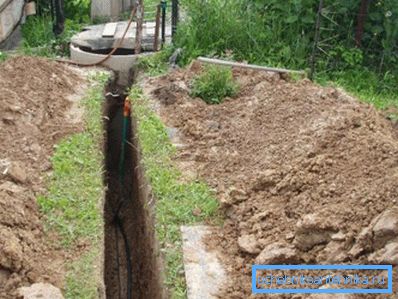

1. Til dybden av jordfrysning (for hver region har sin egen, er midt-sone i Russland ca 5 meter) graver vi en grøft fra brønnen til huset. Det er bedre å legge kommunikasjonen i korteste rettlinje, siden da trenger du ikke svingbare dockestasjoner, og forbruket av materialer vil bli lavere.

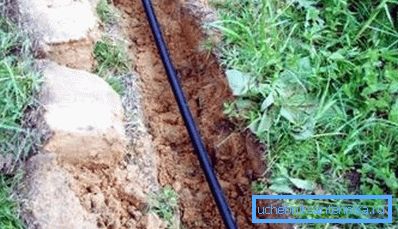

1. På bunnen av grøften løser vi et lag med sand med en høyde på 10 til 20 cm, med en liten forspenning mot brønnen (1% vil være nok). Vi legger et rør på dette sengetøyet;

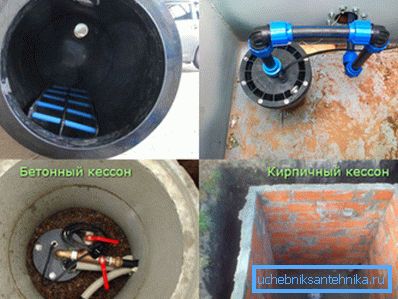

1. Vi slår den ene enden av slangen inn i sokkelen og kobler den sammen med hjelp av et knel og beslag med et vannløfterør.

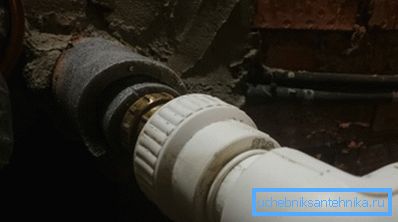

1. Vi starter den andre enden i et spesielt hull i grunnlaget for huset eller basen, forsyner inngangspunktet med en plasthylse og forsiktig forsegle den med silikon eller annet tetningsmiddel;

1. Røret er dekket med et lag av sand slik at det er dekket til en høyde på 15 cm, så er skytten dekket med jord. Sten i bakken skal ikke falle, ramfylling kan ikke.

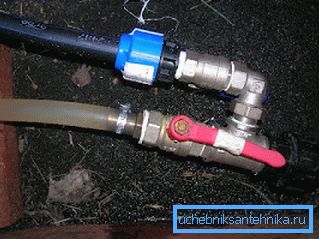

1. I den nedre delen av røret er det bedre å skaffe en avløpsventil for å drenere vann fra brønnen ved bevaring av stedet for vinteren.

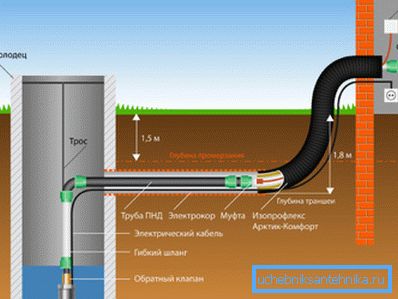

  Vær oppmerksom på! Hvis rørledningen dypes under nivået av jordfrysing, bør den isoleres med et spesielt skumpolystyrenhus, hvor det er bedre å sette inn en varmekabel som er koblet til temperaturbryteren. Kommer også med et plott av inngang, plassert på overflaten eller i nærheten av den.

Mottakerforbindelse

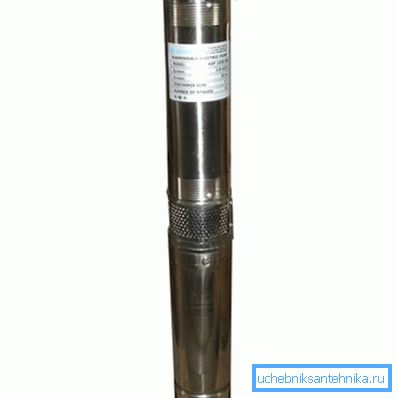

Som vi allerede har sagt, bør vannforsyningssystemet ikke bare levere vann til forbrukeren, men også sikre trykk og ytelse som er akseptabelt for normal drift av sanitærutstyr. Den nedsenkbare pumpen er i stand til å skape et tilstrekkelig høyt trykk, men det vil være ustabilt, og med en plutselig låsing av ventilen kan det oppstå hydraulisk støt.

I tillegg, hvis pumpen er koblet til vanntilførselen direkte, så vil pumpemotoren slå på hver gang kranen er låst opp i en hvilken som helst VVS-armatur (vask, vask, toalett, toalett osv.). Dette vil påvirke levetiden til motoren, pumpens mekanikk, samt avstengningspunkter på reléet eller starteren negativt.

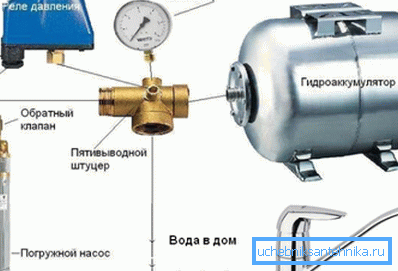

Derfor er det nødvendig med en hydroakkumulator som vil samle vann under trykk og levere det til forbrukeren. Når trykket i tanken på enheten faller under et visst nivå, vil trykkbryteren aktiveres, som vil lukke pumpemotortilførselskretsen, og den vil pumpe det nødvendige volumet av vann. Hvis tankens kapasitet er 100 liter eller mer, så for et gjennomsnitt antall familier, vil antallet pumper starte, være liten, og det vil vare lenge.

Tankens volum på mottakeren beregnes som regel ut fra forholdet mellom 20 liter per kran, inkludert toalettet, vanningsanlegg og andre.

Vi stoppet for å komme inn i røret inn i huset. Gå videre:

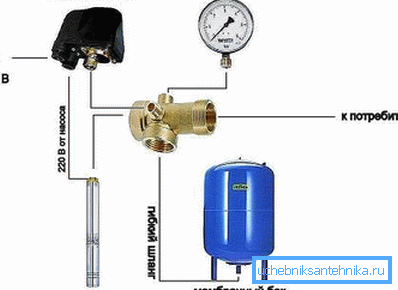

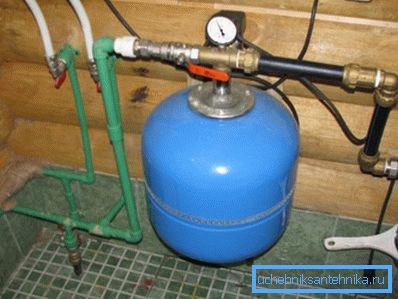

1. Innføring av røret er koblet til via en kopling med en fem-bens montering. Vi vind koblingen på et tommers hull gjennom brystvorten med en luemutter;

1. Ved innløpet av mottakeren vinder vi et hjørnesving, som vi strekker seg med en rørdel av ønsket lengde. Om mulig, i stedet for rør og albuer, bruker vi en fleksibel slange med trykk.

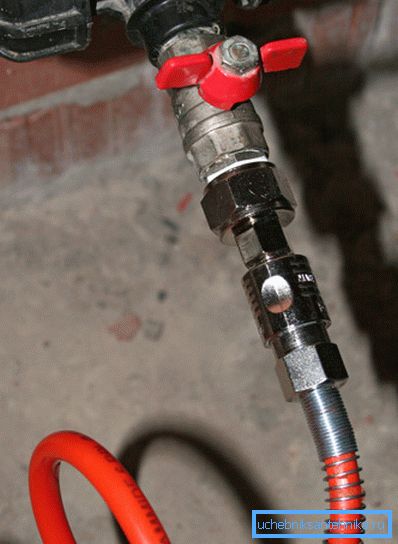

1. Enden av mottakerrøret kobles via en kuleventil med en kappemutter med en fri tommers hullpassasje. Hvis man bruker en slange med trykk, blir den enden enkelt skrudd gjennom en adapter ("American") på dyseåpningen;

1. Til hullet? tommer forbinder trykkmåleren;
2. Til et ledig hull? tommer kobler trykkbryteren;

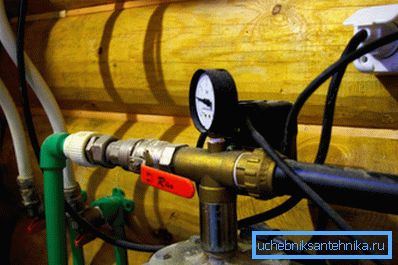

1. Det gjenværende ledige tomme hullet i fordelerkoblingen er forbundet via en ventil med en hylsmutter til vannforsyningen til forbrukeren;

1. Vi kobler strømkabelen til pumpen til reléterminalene som starter og slår av. Bryterkretsen er enkel og er beskrevet i instruksjonene for reléet. Hvis en startbilde er nødvendig, blir spolen drevet gjennom et relé, og pumpen er koblet til startlinjens terminaler;

1. Separat, vi mater pumpe kabelen gjennom en manuell bryter, designet for å starte strøm av motoren med en dobbel margin;

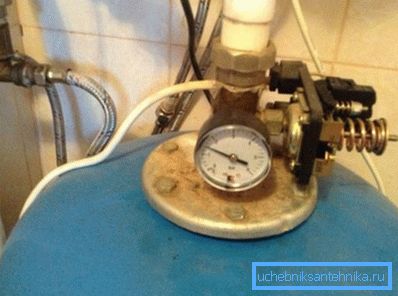

1. Ved hjelp av en manuell bryterbryter starter vi pumpesystemet og venter til tanken er full, og systemet slår automatisk av strømmen til pumpemotoren. Vi ser trykket av på trykkmåleren. Deretter åpner vi flere kraner og la vannet gå ned til systemet starter pumpen igjen, også fikser trykkverdien;

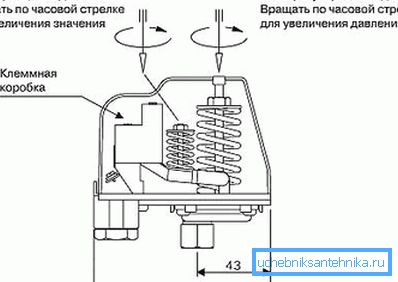

1. Vi sammenligner de oppnådde verdiene med passerkvaliteten til mottakeren, og juster om nødvendig reléet.

konklusjon

Installasjon av autonomt vannforsyningssystem er en svært ansvarlig oppgave, bestående av mange stadier. Likevel kan hele komplekset av arbeider utføres uavhengig ved å følge punktene i vår håndbok (også lære hvordan du får en pumpe fra brønnen).

Videoen i denne artikkelen viser prosessen tydeligere.
