Installasjon av vannforsyning og avløpsanlegg: fra beregning

Hvilke materialer kan utføre installasjonen av VVS og sanitærutstyr i leiligheten eller privatboligen? Hva skal rørets diameter være? Hva er skråningen for å legge kloakken? I artikkelen vil vi prøve å finne svar på disse og noen andre spørsmål.

Utvalg av materialer

For å begynne med, la oss huske hvilke alternativer det moderne markedet kan tilby.

For vannforsyning brukes:

• Sort og galvanisert stål.
• Bølgepapp i rustfritt stål.
• Metallplast.
• kobber.
• polyethylen.

For å klargjøre: På grunn av lav varmebestandighet (ikke høyere enn 60-70 grader), brukes polyetylen kun på kaldt vann.

• Tverrbundet polyetylen. Koblingene mellom polymerens molekyler forandrer sine fysiske egenskaper vesentlig: de kan installeres varmtvannsoppvarming og VVS.
• polypropylen.

Valget mellom dem er ganske tvetydig; Imidlertid vil forfatteren ha frihet til å anbefale et korrugert rustfritt rør for nettverk av sentralisert varmtvannsforsyning og forsterket polypropylen - for et vannforsyningssystem med egen kjele eller kolonne.

Hvorfor ser du i noen tilfeller (plutselig åpen eller lukket ventil, faller i ventilkinnene, slipper av ventilen på skruventilen etc.), det nominelle trykket i varmtvannssystemet, som er 3,5 - 6,5 kgf / cm2, kan være kortvarig øke med 2-3 ganger. Det er det hydrauliske støt som forårsaker en betydelig del av ulykker og flom av leiligheter.

Av en rekke grunner er sannsynligheten for en vannhammer mye høyere i systemer med sentralisert varmtvannsforsyning; Derfor bør de være trygge og bruke materiale med betydelig sikkerhetsmargin.

Referanse: for korrugerte rustfrie stål Kofulso erklærte motstand mot hydraulisk trykk opp til 60 atmosfærer.

I tilfelle at bare kaldt vann leveres til huset eller leiligheten, er sannsynligheten for en vannhammer forsinket liten. I så fall kan du spare på vann: prisen på polypropylen er minst tre ganger lavere enn kostnaden for rustfritt stål av samme pogonazh.

Hva er galt med andre materialer:

• Stål uten rustbeskyttende rust og bygger opp fra innsiden med kalkavsetninger.
• Galvanisering innebærer en svært arbeidsintensiv samling på tråder med justering av rørstørrelser.
• Kobber er merkbart dyrere enn andre løsninger i fravær av noen store fordeler over det samme rustfrie stål.

• Tverrbundet polyetylen er ikke veldig estetisk med åpen legging og krever kjøp av en svært dyrt (fra 10 000 rubler) ekspanderer.
• Metall-plast er betydelig dårligere enn rustfritt stål styrke, og polypropylen - prisen.

Hva slags ventiler er bedre å kjøpe? Her er svaret ganske klart: vårt valg er kulventiler.

Når du kjøper dem, bør du være oppmerksom på flere ting:

1. Roter spaken skal ikke kreve mye innsats.
2. Stammen må være utstyrt med en mutter, som gjør det mulig å presse tetningen.
3. Det er bedre å foretrekke kraner uten krom, med en gul kropp. Dette sikrer at kroppsmaterialet er messing, ikke silumin, som avviker fra det i ekstremt lav mekanisk styrke.

Hva skal du bruke som materiale for kloakk?

For ledninger rundt huset eller leiligheten - klokkeformede grå PVC-rør med gummi-o-ringer. De er ganske sterke og holdbare til ganske rimelig pris.

Men når du bytter stigerør i en leilighetskompleks, er det bedre å foretrekke støpejern eller såkalte stille plastrør, inkludert et lag med et materiale med økt tetthet. De vil ikke tillate lyden av drenert vann for å forstyrre fred om natten.

Beregning av vannforsyning

Hva trenger nøyaktig beregninger?

1. Planlagt flyt gjennom røret.
2. Dens diameter, som velges av strømmen.

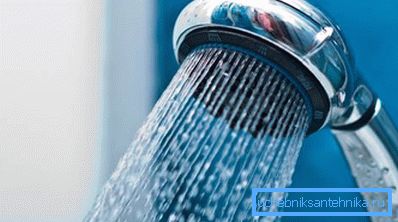

1. Nedgangen i presset i den. Hvis på slutten av VVS-utstyret vil trykket være mindre enn fem meter, er det verdt å tenke på å øke vannforsyningsdelen.

forbruk

Utgiftsstandarder for husholdningsapparater er inkludert i SNiP 2.04.01-85. Vi gir en del av det tilsvarende tabellen.

Kaptein Bevis foreslår: Noen apparater kan brukes samtidig (si en vask og vask). I beregningene benyttet topp totalt forbruk.

diameter

For å beregne det, trenger vi to formler - området av en sirkel og vannstrømmen gjennom en kjent seksjon ved en kjent strømningshastighet.

Området i en sirkel er beregnet som S =? R ^ 2, hvor er tallet? antas å være 3,1415, og radiusen r er halvparten av rørets indre diameter.

Vannforbruk kan beregnes med formelen Q = VS. I den er Q ønsket verdi, V er vannstrømningshastigheten, og S er tverrsnittsarealet.

Merk: For beregningsgrunnlag blir alle verdier for beregninger omregnet til SI-enheter - meter, kvadratmeter og kubikkmeter per sekund.

1,5 m / s er tatt som beregnet strømningshastighet, maksimalt tillatt for drikkevannstilførsel. Overskridelse av denne grensen vil bety utseendet på hydraulisk støy.

La oss, som et eksempel på dine egne hender, beregne størrelsen på vannforsyningen, som vil gi vann til det brukte badekar, toalett med cistern og vask.

1. Det totale forbruket i henhold til tabellen ovenfor vil være 0.250 + 0.100 + 0.120 = 0.470 l / s. Vi beregner det i SI: 0,47 l / s = 0,00047 m3 / s.
2. Med en maksimalt tillatt strømningshastighet på 1,5 m / s beregnes tverrsnittsarealet ved hjelp av den andre formelen som 0.00047 / 1.5 = 0.000313 m2.
3. Ved hjelp av den første formelen beregner vi radiusen til den indre delen av røret. Den er lik 0,0099 meter, eller 9,9 mm.
4. Diameteren, henholdsvis, vil være lik 9,9 * 2 = 19,8 mm.

Ikke glem: Plast- og metall-plastrør er merket med en ytre diameter, som som regel er ett trinn større enn den indre diameteren. For polypropylen er den nødvendige størrelsen i vårt tilfelle 25 mm.

Fall i trykk

I dette tilfellet reduseres instruksjonene for beregning av drikkevannforsyningen til bruk av formelen H = 1,3iL, hvor:

• H er ønsket dråpe i meter vannkolonne.
• L er rørets lengde.
• Jeg er dens hydrauliske helling.

Hva er en hydraulisk bias og hvor å få sin verdi?

Dette er navnet på motstanden som rørledningen har til å strømme gjennom den. Det avhenger av rørmaterialet, dens diameter og strømningshastighet.

Verdier for alle løpematerialer og størrelser finnes i de såkalte Shevelev-tabellene. De indikerer verdien av 1000i - hydraulisk helling for 1000 meter rør. For å få verdien jeg er erstattet av vår formel, skal 1000i være ganske forutsigbart delt med 1000.

La oss beregne trykkfallet i vannforsyningen med en innvendig diameter på 20 mm, og angi et par ekstra innganger:

• Rørmateriale - polypropylen.
• Lengden er 12 meter.

For verdien av 1000i må vi henvise til katalogene. Vi presenterer det aktuelle i vårt tilfelle en del av det tilsvarende tabellen:

Ved en strømningshastighet på 1,49 m / s, nærmest den maksimale tillatte verdien, vil 1000i være lik 221,8, henholdsvis lik 221,8 / 1000 = 0,218.

Vi erstatter denne verdien sammen med rørlengden i formelen: 0.2218 * 12 * 1.3 = 3.46 meter. Det minste tillatte trykk på 5 meter ved slutten av VVS-utstyret vil bare være med et hode ved inngangen på 8,46 m (som tilsvarer et trykk på 0.846 kgf / cm2). Siden det faktiske trykket i vannet er vanligvis ikke mindre enn 2,5 - 3,5 kgf / cm2, er rørets diameter ganske tilstrekkelig.

Legging av kloakk

Valget av diameteren til kloakksystemet er underlagt enkleste regel: Utsalgssteder til individuelle servanter, vasker og dusjer legges med et 50 mm rør; delene som forener avløp fra to og flere enheter, og grener til toalettet er gjort 110 mm i størrelse.

Hellingen er 3,5 cm per meter for 50 mm og 2 cm for 110 mm. Mot bakken er uakseptabelt: hver av dem vil bli et sted for konstant opphopning av fett og suspensjoner, og på lang sikt - punktet for blokkering.

Maksimal avstand mellom fikseringspunktene til avløpsrøret er 10 ganger diameteren.

Kutting av røret på plass er mest praktisk med en kvern med noen skjæreplate. Det er bedre å utføre arbeid utendørs eller ved å beskytte åndedrettsorganene med en gasbindasje: det er definitivt ikke verdt å puste plaststøv.

Avfasningen fjernes fra utsiden av røret kuttet på stedet med en skarp kniv.

Reduser behovet for docking innsats vil hjelpe vanlige såpe.

De kan gni både gummitetningen og enden av røret med det avfasede ansiktet.

• Ratruby er alltid orientert mot strømningsretningen av avløpsvann.
• Gjør det bedre å utføre ikke et 90-graders område, og to 45 grader. I dette tilfellet vil det bli mye mindre problemer med rengjøring når det er tilstoppet.
• Av samme grunn, på lange seksjoner og svinger, er det verdt å sørge for revisjoner eller tees med plugger.

Montering av vannforsyning

Rustfritt stål

I dette tilfellet blir installasjonen av vannrør utført ved hjelp av de enkleste kompresjonsbeslagene med silikonringstetninger. Verktøy - to åpen eller justerbar skiftenøkkel. Rørets minimale svingradius er lik diameteren, slik at antall beslag blir minimal.

Plast eller metall klemmer brukes til å fikse røret til veggene; Avstanden mellom festepunktene skal ikke være mer enn en meter.

polypropylen

Installasjon av vannrør laget av polypropylen utføres av et lavtemperatur loddejern med et sett med dyser for forskjellige diametre.

For å koble rørene benyttes støpemuffer fra samme polypropylen.

Loddemetoden ser slik ut:

1. Loddejernet leveres med en dyse av egnet rørstørrelse og oppvarmer opp til 240-260C.
2. Røret og stikkontakten i kombinasjonen er kombinert med dysen i noen sekunder, hvoretter røret settes inn i beslaget og holdes i en stund.

Varigheten av oppvarming, fiksering og kjøling av rør for å oppnå en sterk tilkobling avhenger av størrelsen deres:

Som alltid er det en rekke finesser:

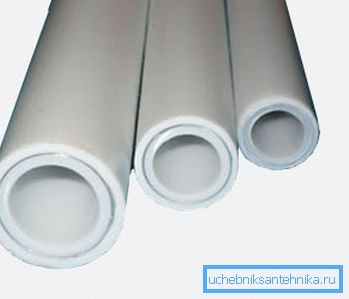

• På aluminiumforsterkede rør må folien fjernes fra sveisefeltet. Dette arbeidet utføres av en shaker (med ekstern forsterkning) eller en flatskjærer (på stedet av det forsterkende laget i midten av veggen).
• Rør og montering kombineres strengt med fremoverbevegelse, uten rotasjon. Ellers vil den smeltede plastbølgen svekke skjøten.
• Langrekte deler av polypropylen på varmt vann leveres med ekspansjonsledd - U-formede eller ringbøyninger.

• Klemmer bør ikke forhindre at røret blir lengre under oppvarming.

konklusjon

Vi håper at vi klarte å hjelpe leseren ved valg av materialer og gjennomføring av egne prosjekter. I videoen i denne artikkelen kan du som vanlig finne mer informasjon. Lykke til!
