Intern vannforsyning og kloakk av bygninger: standarder,

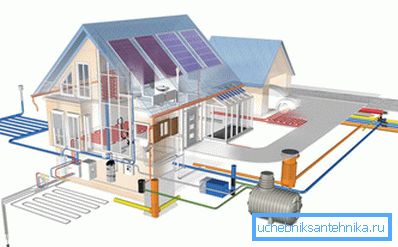

Intern vannforsyning og kloakk av bygninger er, uten overdrivelse, de viktigste "arteriene". Derfor er spesialister oppmerksom på utviklingen av disse knutepunktene: I tilfelle en feil vil komfortnivået bli betydelig redusert, og arbeidet med å korrigere manglene vil kreve seriøs renovering og betydelige finansielle investeringer.

Nedenfor vil vi fortelle deg hvilke reguleringsdokumenter som regulerer utformingen av vannforsyning og avløpssystemer, hva du bør være oppmerksom på når du planlegger, og hvilke nyanser du bør ta hensyn til når du utfører uavhengig installasjon av rørledninger.

Generelle designproblemer

Regulatorisk rammeverk

Hovedstandarden som regulerer problemene med å arrangere slik kommunikasjon er byggekoden for intern vannforsyning og kloakk av bygninger (2.04.01-85), samt den oppdaterte versjonen SP 30.13330.2012, som trer i kraft ved utgangen av 2013.

I tillegg skal følgende dokumenter tas i betraktning ved utforming av vannforsyning og avløpsvann:

• SP 31.13330.2012, definerer prosessen med å designe utendørs vannsystemer.
• SP 61.13330.2012 regulerer varmen og vanntettingen av ulike rørledninger.
• SP 73.13330.2012, som beskriver hygienkravene for boliger og bygninger, etc.

En egen gruppe består av sanitære normer og regler:

• SanPiN 2.1.4.1074-01 - krav til kvaliteten på vannet som leveres gjennom sentraliserte drikkevannsforsyningssystemer.
• SanPiN 2.1.2.2645-10 - Kjennetegn ved levekårene i private og leilighetsbygg.
• SanPiN 2.1.4.2496-09 - Sikre sikkerheten til varmtvannssystemer.

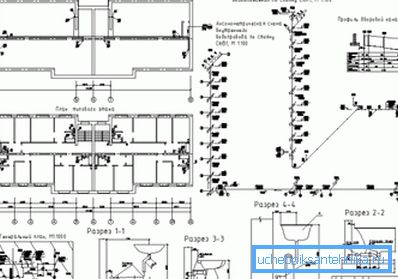

Ved utarbeidelse av dokumentasjonen er det obligatorisk å bruke slike dokumenter som GOST for arbeidstegningene for det indre vannforsynings- og avløpsanlegg (21.601-79), samt andre relevante ved utstedelsen av utkastet til forskrift.

Systemegenskaper

Ifølge SNiP for innenlands vannforsyning må både avløpsanlegg og vannforsyningssystem oppfylle en rekke krav.

Nedenfor vil vi liste opp de som vil være viktigst når du designer og ordner denne kommunikasjonen:

• Hvis det er mulig, bør vannforsyning og avløpssystemer i flere bygninger sammenkobles.. Denne tilnærmingen vil muliggjøre en mer effektiv utnyttelse av tilgjengelige ressurser, noe som igjen vil bidra til å redusere kostnadene ved driften.

Vær oppmerksom på! SNiP tillater integrering av nettverk av bygninger, uansett avdelingens tilknytning.

• Vann som kommer inn i rørleggerarbeidet i en boligbygging, må oppfylle sanitære standarder.. For dette er det i noen tilfeller nødvendig å gjennomføre et sett med tiltak for vannbehandling (rengjøring, avklaring osv.).
• Vann som brukes til tekniske formål blir også trent.. Dessuten bestemmes graden av rensing av egenskapene til den teknologiske prosessen som den brukes til.
• Rørledninger skal brukes til å transportere vann fra et materiale som ikke forringer væskens kvalitet selv ved langvarig kontakt..

Ved utforming av VVS-systemer bør forbruk tas i betraktning. For ulike typer bygninger er disse volumene forskjellige, og de vanligste tallene er vist i tabellen under:

Vær oppmerksom på! Disse tallene skal brukes til å designe kommunikasjon som du planlegger å lage egne hender. Med sentralisert konstruksjon, er det noen ganger tillatt å øke disse standardene, med forbehold for rettferdighet og samordning med lokale myndigheter.

I tillegg til volumet av vannforsyning, anbefaler SNIP også å ta hensyn til mengden fritt trykk.

Minimumverdien av denne parameteren skal være:

• Ved inngangen til bygningen med en etasjers bygning - 10 m.
• For hver neste etasje må du legge til 4 m.
• I løpet av perioden med minimum vannforbruk kan trykket reduseres til 3 m på hver etasje over den første.

Vær oppmerksom på! Verdien av det totale frie hode skal ikke overstige 60 m.

Intern vannforsyning

I tillegg til disse kravene regulerer reguleringsdokumentene også detaljene for arrangement av alle kommunikasjonskretser. Nedenfor beskriver vi hovedpunktene i designet og starter med varmt og kaldt vannforsyningssystem.

Vannforsyningssystemet kan både være sentralisert og lokalt. Valget av type system skal utføres under hensyntagen til områdets egenskaper og den økonomiske effektiviteten til hovedvannforsyningen.

For et betydelig antall private husholdninger kan prisen på et komplett sett med pumpeutstyr, samt kostnaden for brønnkonstruksjon, derfor være mye lavere enn å legge en gren av en vannbærende hoved.

Avhengig av formålet med bygningen, kan den forsynes med følgende vannforsyningssystemer:

• Drikker og drikker.
• Production.
• Brannslukking
• Varmtvannsystem.

Vær oppmerksom på! I noen tilfeller er brannvannforsyning kombinert med enten produksjon eller husholdningsbruk.

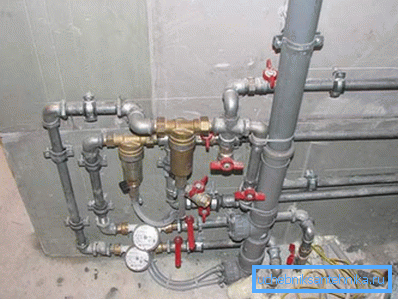

Hovedkomponentene i systemet er:

• Kommer inn i bygningen.
• Måleenheten for væskeinntaket (noen ganger er det delt inn i to noder, henholdsvis for varmt og kaldt vann).
• Distribuerende nettverk.
• Risper for vannforsyning til de øverste etasjene.
• Tilførselsrørledninger.
• Avstengnings- og kontrollventiler (kraner, ventiler).
• Også i enkelte tilfeller kan designet inkludere installasjon av tanker. Et typisk eksempel på et slikt design er en membrantank, som fylles av drift av en brønn eller brønnpumpe og opprettholder et stabilt trykk i systemet.

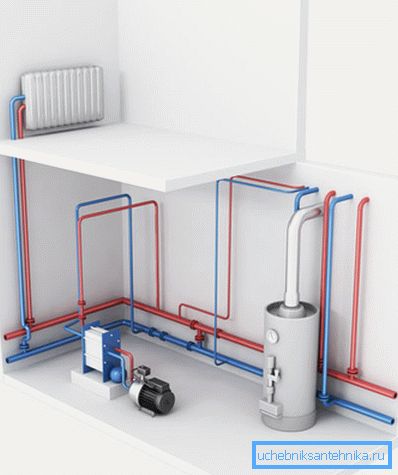

Spesielle krav legges til varmtvannsforsyningssystemet:

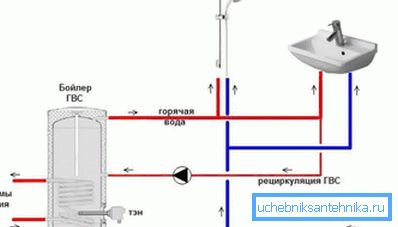

• For å opprettholde temperaturen til øyeblikk av vanninntak, anbefaler instruksjonen å utstyre sirkulasjonssystemet.
• Installasjon av vanninntaksmateriell på varmtvannsrør er ikke tillatt.
• Når de legger rørledninger, bør de alltid være beskyttet mot varmetap ved å utstyre høy isolasjon av de mest problematiske områdene.

Husholdningsavløp

Som VVS, må et flytende avfallshåndteringssystem være utformet til visse standarder.

Til nå skiller eksperter mellom disse typer kloakk:

• Sanitær og husholdning - den mest brukte typen. Det brukes til utslipp av avløpsvann fra vasker, badekar, toalettskåler, dusjkabiner, bidet etc.
• Produksjon - designet for å jobbe med store mengder industriavfall.
• Kombinert - er resultatet av å kombinere de to tidligere artene.
• Internt drenering - brukes vanligvis til å fjerne smeltevann fra tak og andre arkitektoniske elementer.

Ved planlegging av avløpssystem er det nødvendig å beregne sin kapasitet (vanligvis er det i samsvar med volumet av vannforsyning). I dette tilfellet er det verdt å ta hensyn til regelverket i ditt område på mengden av avløpsvann.

For rensningsnettverket vil følgende regler være relevante:

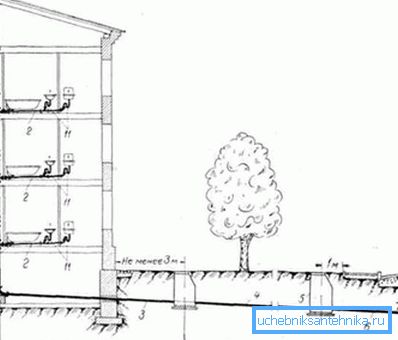

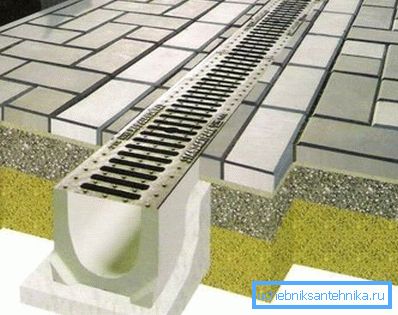

• Vannavfall utføres av tyngdekraft gjennom lukkede rørledninger. Transport av væsker i åpne skuffer er kun tillatt hvis de ikke har en ubehagelig lukt og ikke inneholder flyktige stoffer.
• Det er ønskelig å legge dreneringsrørledninger i en rett linje med konstant helling. Fest kablingen til stigerøret ved å bruke en skrå avløps tee eller kryss.

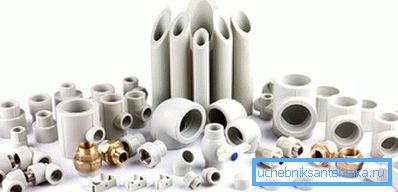

• Levetiden til rørledninger som brukes for avløpsarbeid skal være 25 år eller mer. I dag er det nødvendig å gi fortrinn til produkter fra teknologiske polymerer (PVC, polypropylen, polyetylen).

Tekniske anbefalinger

Vanntilførsel

Som du kan se, etter at du har analysert forrige avsnitt, er det ganske mange krav til å ordne intrahuskommunikasjon. I tillegg må hver nod også planlegges og bygges i henhold til visse standarder.

Derfor, i denne delen av artikkelen vil vi gi spesifikke anbefalinger som du kan bruke når du legger til vannforsyning og kloakk:

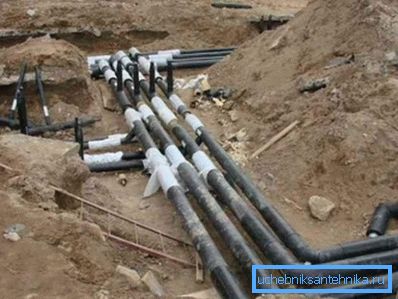

• For de fleste boligbygg og industrilokaler legges en enkelt rørledning inngang i prosjektet. To eller flere innganger skal bare gis for boliger, designet for 400 eller flere leiligheter, bad og en rekke industribygg.
• Alle rørledninger er montert fra deler med minimum levetid på 50 år ved en temperatur på 20 ⁰C og 25 år ved en temperatur på 75 ⁰S.

Vær oppmerksom på! Levetiden beregnes for det trykket som tilveiebringes av driftsegenskapene til en bestemt rørmodell.

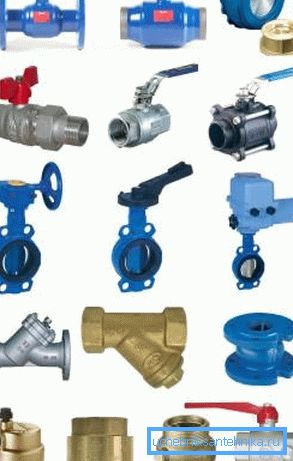

• Justering av vannforsyning til systemet og utvelgelsen utføres ved hjelp av avstengningsventiler. Utformingen av disse delene skal gi en jevn forandring i trykk og pålitelig avstengning av vannstrømmen i lukket tilstand.

• På steder der det er separat varmt og kaldt vannforsyning, anbefales det å installere mikser på inntakspunktet. I noen tilfeller er bruk av to separate kraner tillatt, men dette designet vil bli mye mindre praktisk.

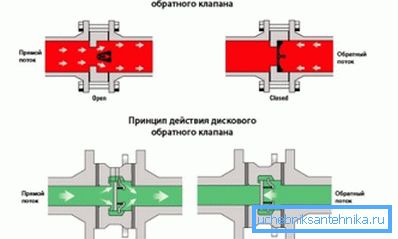

Også i varmtvannsforsyningssystemene er det viktig å installere kontrollventiler.

Disse delene er vanligvis installert:

• Før gruppeblandere.
• Før vannvarmerne.
• Etter måling av varmt vann.

Alle de ovennevnte anbefalingene gjelder for systemer med sentralisert, og for systemer med autonom vannforsyning.

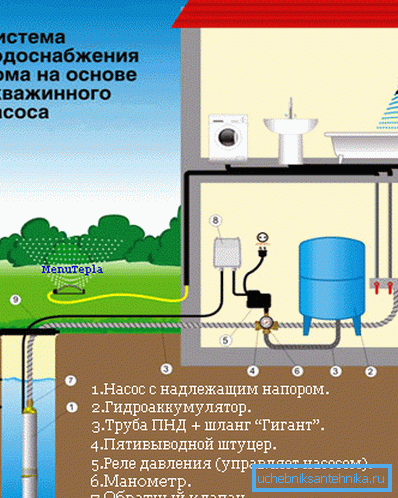

Men der vanninntaket utføres fra en brønn eller en brønn, er det behov for å installere en pumpeenhet:

• Hovedelementet i designet er en pumpe som løfter vann fra dypet.
• Betjeningen av denne enheten er regulert av et automatisk system som slår pumpen av eller på avhengig av trykket i rørene eller tanken.
• For å spare energi og utjevne trykket på bygningens øvre etasjer, installeres vanligvis en ekspansjonstank som fungerer som vanntank.

I noen tilfeller (i tilfelle ustabil drift av sentral vannforsyning), kan pumpestasjonen installeres som backup system.

Avløpssystem

I uadskillelig kombinasjon med vannforsyning må du utstyre og avløp.

Som regel legges dreneringsrør:

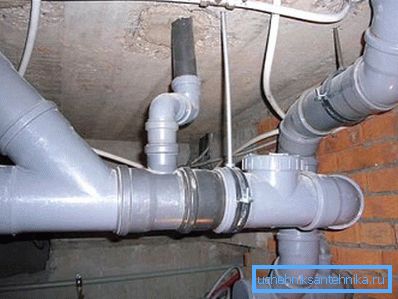

• I korridorene, uthusene, verkstedene, i loftet og kjellere - åpent.
• I boliglokaler bak falske paneler, baseboards, i spesielle kanaler eller med innbygging i støttestrukturer - er skjult.

På samme tid under installasjonen bør du følge disse anbefalingene:

• Når skjult legging av polymerrør må ta hensyn til den mekaniske motstanden til deler og ikke utsette dem for deformering og destruktiv belastning.

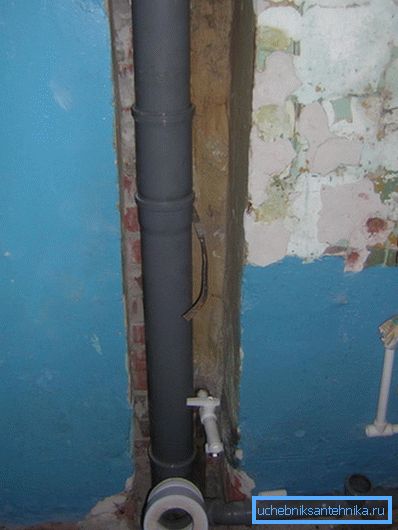

• Vertikale deler av rørledningen (stigerør) er plassert i spesielle nisjer, unntatt mekaniske påvirkninger. Forsiden av nisjen skal lukkes med et avtagbart panel som gir tilgang til stigerøret for inspeksjon og reparasjon.
• Hullene i taket gjennom hvilke rørene passerer, må forsegles med sementmørtel. For bedre tetting, er røret selv pakket inn i et rulle vanntett materiale.

• Den øvre delen av stigerøret vises på taket i form av en ventilasjonskanal. Den optimale løftehøyden til ventilasjonsrøret for uutnyttede flate og hakkede tak er ca. 20 cm.

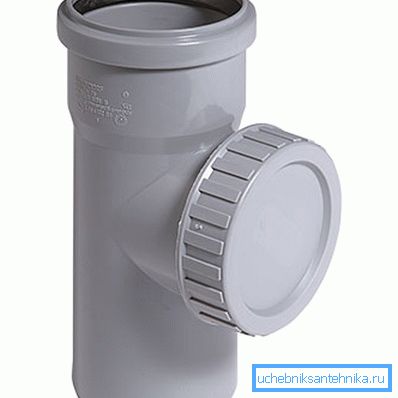

• Når det legges ned rørledninger, er det nødvendig å sørge for installasjon av inspeksjonsluker. Lukeområdet bør ikke være mer enn 0,1m².
• Avstanden mellom revisjoner avhenger av hvilken type struktur. I boligbygg er det vanligvis installert en revisjon om gangen fra 15 (rørdiameter opp til 50 mm) til 20 (diameter 150 mm eller mer) meter.

konklusjon

I tillegg til ovennevnte informasjon inneholder SNiP på det interne vannforsynings- og kloakknett også opplysninger om ulike detaljer om konstruksjon og nyanser av funksjonene til disse systemene. Derfor anbefaler vi ikke bare å nøye se på videoen i denne artikkelen før du starter arbeid, men også grundig å studere de fullstendige versjonene av alle ovennevnte reguleringsdokumenter.

Bare med overholdelse av kravene som er angitt i dem, kan vi sikre stabil drift av den utformede kommunikasjonen.
