Kabelbrønn: funksjoner på enheten og

For å gi tilgang til ledere, telefonnett og andre motorveier med henblikk på inspeksjon og reparasjon, installeres en betong- eller plastkabelbrønn. Og hvis tidligere tunge moduler laget av armert betong ble brukt til fremstilling av slike strukturer, blir de i dag erstattet med lette tilfeller av teknopolymerer.

Nedenfor beskriver vi designfunksjonene til disse produktene, beskriver deres hovedfordeler og installasjonsteknologi.

Funksjoner av enheten

utforming

Som nevnt ovenfor brukes telefonbrønner på kabelkanaler og andre ledere når de legger til kommunikasjon.

De utfører to hovedfunksjoner:

• Først gir installasjonen av en slik anordning tilgang til de lette ledere uten utgravning. For å sjekke tilstanden til ledningene, finn ut tilstedeværelsen av vindstød eller reparasjon, det er ikke nødvendig å grave en grøft. Det er nok å åpne luken og gå ned til brønnkammeret.

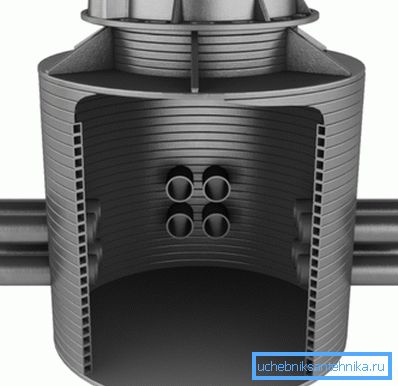

• For det andre har moderne kabelforbindelsesbrønner et ganske romslig indre kammer hvor passivt utstyr kan plasseres.

Basert på dette utføres bruken av slike produkter når de legger nesten alle kommunikasjonsnettverk.

Til dags dato er det mange modifikasjoner av slike brønner.

Imidlertid forblir den generelle utformingen av deres design uendret:

• Basen til kroppen er et stort volum, laget av betong eller plast (PVC, polystyren, polyetylen, etc.). Plastmodellene er som regel tilgjengelige med stivere, som gir en lager av mekanisk styrke.
• Nøkkeldelen er montert på overflaten. Et mannhull omfatter vanligvis en base og et brønndeksel som enten lener seg tilbake eller skruer av.

Vær oppmerksom på! Noen brønner for kabelkanaler er utstyrt med to luker: ekstern og intern. Samtidig er et låsesystem med hemmelighet installert på den indre luken, som kun kan åpnes med en spesialnøkkel.

• Saken med luken av en brønn forbinder en munn. Utformingen av nakken kan også være forskjellig, men i alle fall er den laget romslig nok slik at du kan gå ned til ledningene.
• En rekke modeller er tilgjengelig uten hals i det hele tatt. I dette tilfellet er luken montert umiddelbart på skroget.

Hovedvarianter

Når det gjelder typologi, produserer industrien i dag mange modifikasjoner av produkter av denne typen.

Nedenfor gir vi bare de mest etterspurte:

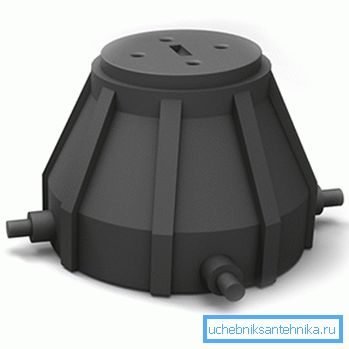

• ККТ-1 og ККТ-2 - brukes som universelle visningsbrønnsystemer. Brukt til konstruksjon av standard lavparkommunikasjon i private sektorer (KKT-1) og for å imøtekomme passivt utstyr (KKT-2).

• KODE - brukes til legging av fiberoptiske nettverk. Kammeret i brønnen er konstruert for å installere optiske koblinger, samt å lagre et lager av optisk fiber.
• KKTM er en brønn for lavparetelefonnett. Den kan produseres både med en sylindrisk kropp (KKTM-1), og med utvidet nedover for å imøtekomme ulike enheter (KKTM-2).

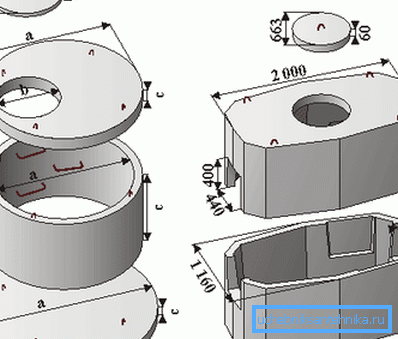

• KKS - en serie betongbrønner for kabelkommunikasjon. Alle produkter er preget av høy styrke og sikkerhetsmargin. Kan brukes både i boligområder og på industrielle bedrifter.

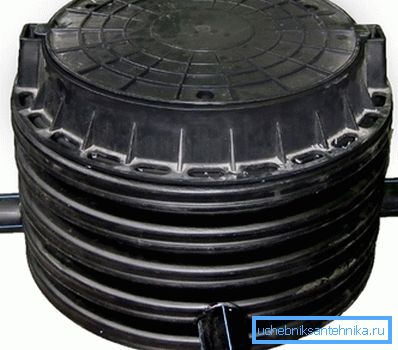

I tillegg er et spesielt sted i denne listen opptatt av kabelbrønner for kraftkabler. Deres design gir maksimalt nivå av elektrisk sikkerhet gjennom bruk av moderne isolasjonsmaterialer.

Fordelene med plast over betong

Til tross for alt, erstatter plastprodukter i dag gradvis betongbrønner i mange områder.

Det er flere grunner til dette:

• Først har de en lavere spesifikk vekt med sammenlignbare mekaniske egenskaper.
• For det andre kjennetegnes deres design av høy tetthet.
• Materialene som brukes er kjemisk inerte (de forringes ikke under påvirkning av jordens løsning), holdbarhet og miljøvennlighet.

Vær oppmerksom på! Lav porøsitet gir motstand mot negative temperaturer i omtrent 50 år. Samtidig er denne perioden ikke avhengig av antall fryseprosesser, noe som er svært viktig for sentral-Russland med et ustabilt klima.

• Materialets plasticitet gjør det mulig å produsere brønner i stort sett hvilken som helst størrelse, og sikrer også implementering av ulike tekniske løsninger (koblingsfester, teknologiske hull osv.).
• Prisen på plastbrønner er også ganske rimelig.

Monteringsteknologi

For at kabelforbindelsen skal vare så lenge som mulig, må den installeres riktig.

Og hvis du har visse ferdigheter, er det ganske mulig å gjøre det selv:

• I første fase graver vi en grøft, dimensjonene som tilsvarer dimensjonene av brønnen.
• På den nivellerte bunnen av gropen, vil vi sovne et lag med sand, komprimerer den med manuelle eller elektriske tampere. Til slutt skal lagtykkelsen være minst 15 cm.

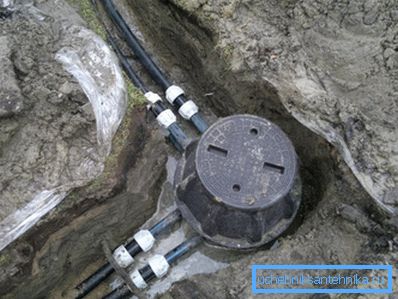

Vær oppmerksom på! På steder med høy jordfuktighet eller nærliggende grunnvannsinntak, anbefaler instruksjonen å installere en betongbunn opp til 150 mm tykk under produktet.

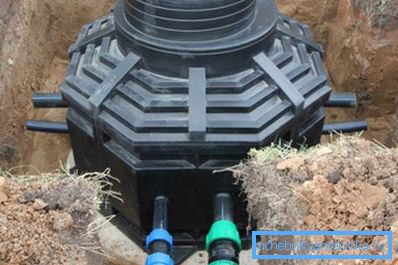

• Vi setter brønnen på den forberedte basen.
• For å forhindre at "oppstigning" når det blir vannet i jorden, hell det betong "anker". For støping bruk betong klasse B15 og over.
• Hvis det er et såkalt lastekammer i strukturen, fyller vi det med betong og det.
• Etter den endelige tilpasningen begynner vi å fylle gapet mellom murene i gropen og brønnen. Sov i søvn og jordblanding i lag med 20 cm, med tvungen komprimering.
• Hvis halsen befinner seg i transportbelastningsområdet fyller du betongblindområdet. For å gjøre dette, installerer vi en forskaling rundt kronens omkrets, i hvilken vi legger betong.
• I stedet for et blindområde kan du bruke en veiskilt med et hull av riktig diameter.

konklusjon

Bruk betong- og plastkabelbrønner er i det minste for å spare strøm ved legging av kommunikasjon. Etter å ha riktig valgt strukturen og installert den i henhold til de ovennevnte anbefalingene, vil vi på den ene side kunne gi tilgang til kablene, og på den annen side å beskytte dem på en pålitelig måte mot ytre påvirkninger. Videoen i denne artikkelen inneholder mer detaljert informasjon om design og funksjoner ved bruk av lignende produkter.
