Kobler pumpestasjonen til brønnen

Forsyning av ingeniørkommunikasjon av forstadsoppgjør er et problempunkt i de fleste territorier. Sentralisert vannforsyning, vannavhending, oppvarming er kun mulig i forstadsoppgjør ved siden av megalopoliser. Løsningen på problemet med å forsyne befolkningen med vann er i hendene på borgerne selv, som organiserer autonome kilder til vannforsyning i deres område. Dette kan være en brønn, en brønn på de første akviferer, en artesisk brønn til vannbestandige horisonter.

Å fjerne vann fra brønnen ved hjelp av bøtter er ganske vanskelig arbeid. Muligheten til å koble til ulike tekniske midler tillater ikke bare å mekanisere, men også å automatisere prosessen med å forsyne vann til huset.

For å automatisere vannforsyningsprosessen, er det nødvendig å koble pumpestasjonen til brønnen.

Elementer på pumpestasjonen

Autonome pumpestasjon består av følgende elementer:

  • Selvpennende sentrifugalpumpe som gir vann fra brønnen til ønsket høyde;
  • hydroakkumulator, som gir reduksjon av vannhammer, trykkvedlikehold i rørledningen (det er en beholder med membran og en pneumatisk ventil for luftinjeksjon);
  • rør og rørledninger og koblingselementer;
  • Avstengnings- og kontrollelementer (ventiler, trykkmåler, trykkbrytere, kontrollventiler, etc.);
  • grove og fine filtre.

Operasjonsprinsipp

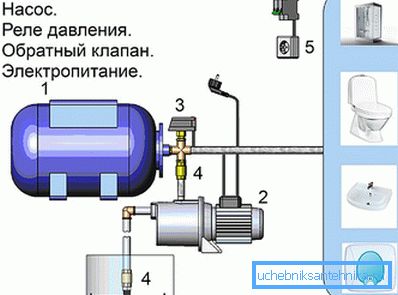

Den generelle ordningen for tilkobling av pumpestasjonen er vist i figuren. Fra brønnen går sugeslangen til pumpestasjonen. På slutten av rørledningen i brønnen er en tilbakeslagsventil med en sil. Ventiler og grovfilter installeres foran pumpestasjonen. På stikkontaktens stasjon sett trykkmåler, tilbakeslagsventil, fint filter. Videre langs trykkledningen går vannet til forbrukerne.

Rørledningen fra brønnpumpen begynner å pumpe vann inn i den hydrauliske akkumulatoren. Fyller det til et visst trykk, er pumpen slått av. Når du åpner kranvannet under trykk, kommer du inn i blanderen, dusj og andre vannforbruk. Når trykket faller, slås pumpen på og begynner å pumpe vann fra brønnen tilbake i den hydrauliske akkumulatoren. Ved regulering av trykket i systemet, virker pumpen enten når vann blir konsumert, eller det er slått av når alle forbrukere av vann er stengt.

Plassering av pumpestasjonen

Plassering av pumpestasjonen

Før du installerer stasjonen, bør du bestemme plasseringen. Pumpestasjonen skal være nær brønnen. Rørledningen fra brønnen til huset skal legges under nivået av jordfrysing med isolasjon og beskyttelse mot frostheving. Overnatting alternativer:

  1. Spesielt verktøy oppvarmet rom: separat lada, vaskerom i huset eller i kjelleren av huset. Det mest foretrukne alternativet, slik at det til enhver tid kan utføres vedlikehold av utstyr i et varmt rom.
  2. I kajen, som er en beskyttende brønn, ligger under nivået av jordfrysing. Dette alternativet er mindre vanlig. Kondens er isolert for å unngå frysing av jorda i ekstrem kulde, for å forhindre frysing, skade og svikt av alt dyrt utstyr.

Stasjon montering

Pumpestasjonstilkobling

Med selvinstallasjon må du vite hvordan du kobler stasjonen. Pålitelighet og levetid for vannforsyningssystemet er avhengig av riktig installasjon.

  1. Installasjon av pumpestasjon. Den kan installeres på L-formet brakett fastgjort på veggen av rommet, en spesiell podium på gulvet der stasjonen ligger. Stasjonen har, med fokus på retningen av rørledningen til brønnen, slik at det ikke er noen ekstra bøyninger. Stasjonen skal ikke være i kontakt med veggen. Gummi pads kan installeres under stasjonens føtter for å eliminere vibrasjonsstøy under drift.
  2. Installasjon av inngangen til stasjonen. Gjennom adaptere til innløpet i stasjonen er det installert et grovfilter, en tilbakeslagsventil, stoppventiler og en kopling for å bytte til en plastrørledning.
  3. Montering av sugeslangen. På enden av rørledningen, som er plassert i brønnen, er et metallnett og en tilbakeslagsventil installert. For å legge rørledningen, er en grøft gravd til dybden av frostpenetrasjon der vannforsyningen legges. Rørene er lagt på en sandpute og dekket med sand. Med en stor dybde av frostpenetrasjon er rørledningen isolert. Rør fører inn i huset og festes til overgangskoblingen.
  4. Installasjon av utgangsrørledningen. Den fleksible slangen fra akkumulatoren er koblet til en trykkbryter. Ved utløpet av stive rør festes fint filter, tilbakeslagsventil, ventiler, tilkoblingskoblinger for trykkrøret i huset.

Før prøvekjøringen helles vann i pumpestasjonen. Dette er nødvendig for å forhindre at pumpen går tomgang.

Pumpen er koblet til strømnettet og løp. Alle låseelementer må være åpne. Alle tilkoblinger kontrolleres for lekkasjer.

video

Lytt til anbefalinger for valg av pumpestasjon:

Se hvordan vannpumpen er installert:

ordninger

Prinsippet om å koble pumpestasjonen

Tilkoblingsparametere for optimal pumpestasjon

Diagram over pumpestasjonen

Forbindelsesdiagram over pumpestasjoner
