Koblingskran: manuell for montering, drift og reparasjon

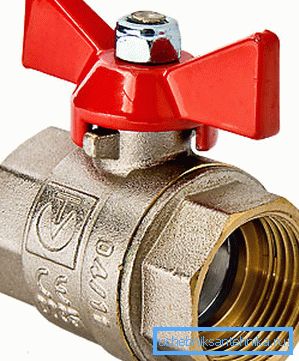

DN15 koblingsventilen utformet for tilkobling til et halvt-tommers rør er en ganske universell enhet. Det gir tilstrekkelig tetthet i kanallinklappen, og åpnes om nødvendig lett og lar deg styre flyt av væske eller gass i rørledningen.

Bruken av slike kraner har imidlertid en rekke nyanser, og derfor vil vi gi noen nyttige tips.

Produktdesign

Koblingsgasskuleventil, samt produkter beregnet på vannrør, drivstoffledninger og annen kommunikasjon, har en ganske enkel design. På den ene siden forenkler prosessen med produksjon av produkter (dermed den ganske rimelige prisen), og på den annen side øker det påliteligheten til dette nettstedet.

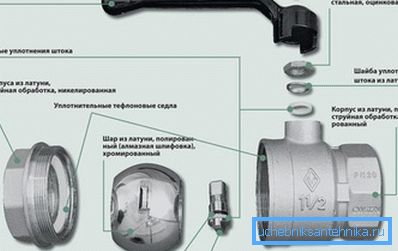

Hovedelementene i systemet er:

• Produktets kropp er et fragment av et rør av tilhørende diameter med ekspansjon, innenfor hvilken selve låsmekanismen er lokalisert. Kranens tverrsnitt er vanligvis festet i merket: for eksempel er kuleventil DN 65 egnet for montering på rør med diameter 2? inches.

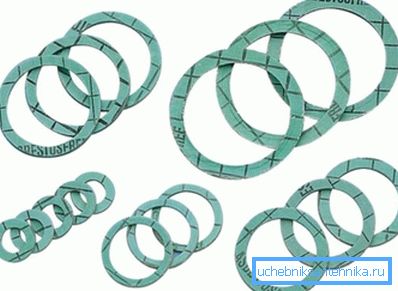

• Tetninger - Spesielt formede ringer laget av Teflon eller annen polymer, som gir forsegling av kanalen når mekanismen er i lukket tilstand.

Vær oppmerksom på! Tilstedeværelsen av passende sel er en avgjørende faktor som sikrer suksess under reparasjon. Så når det er mulig, når du kjøper en kran, er det verdt å kjøpe et sett av slike deler, siden de slitasje ut den raskeste.

• Bolten er en metallkule med et gjennomgående hull, som faktisk passerer gjennom rørets innhold. Det skal bemerkes at GOST på kulventilen sørger for tilstedeværelse av både en full passasje (diameteren av hullet tilsvarer rørets diameter) og en avsmalnende passasje. Når du velger en modell for installasjon, er det verdt å ytterligere klargjøre denne funksjonen.
• Stang som styrer bevegelsen til boltens kule.

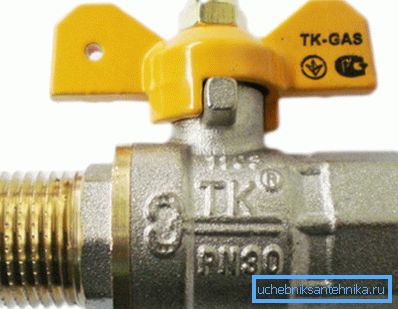

• Håndtak brukes til å åpne og lukke kranen. Avhengig av modellen, kan enheten utstyres med både en standard sommerfuglkran og et håndtak som gir deg mulighet til å kontrollere strukturen med mindre innsats.

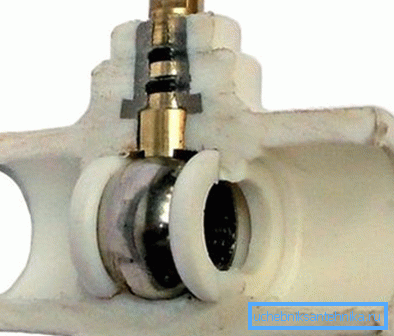

Dette systemet fungerer ganske enkelt: Når du vri på knotten, roterer sfæren, og hullets hul i sfæren er justert med rørets lumen. Jo større andelen av denne kombinasjonen er, desto høyere er hodens innhold.

Kranoperasjon

Metoder for valg og installasjon

Før du kjøper og installerer et slikt produkt, må du forstå hele listen over parametere.

Nedenfor gir vi anbefalinger som gjør det mulig å unngå problemer knyttet til utgangen av kranen under drift.

• Den første tingen å se etter er utformingen av forbindelsen. Ifølge eksperter gir spenningstypen større tetthet enn fyllingsboksen, fordi det er å gi preferanse til slike produkter.

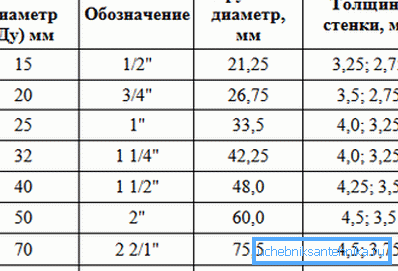

• Deretter ser du på diameteren. Det er viktig at deler av ventilen selv og røret passer perfekt, slik at vi nøye studerer merkingen. Så, for tre-tommers rørledningen, velger vi koblingsbolten DN80.

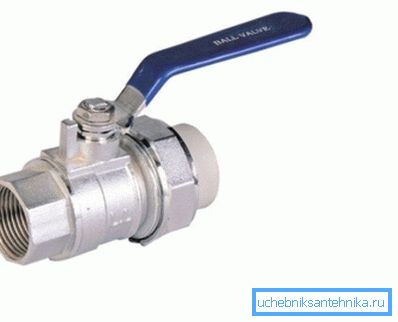

• Følgende er typen tråd. I salg kan du finne modeller med kombinasjoner av ekstern og intern skjæring (koblingskobling, koblingsmontering, montering), så det er veldig viktig å tenke på forhånd om hvilken modell vi trenger.

• Endelig er det på noen produkter indikert den foretrukne retningen av vannstrømmen. Hvis du velger en slik kran, bør den installeres i samsvar med merkingen: På denne måten vil låsedelenes arbeid være mer pålitelig.
• Endelig er det verdt å se på pennen. Dens størrelse bør tillate uten hindring å åpne og lukke kranen helt, slik at det i smale rom (for eksempel i en sanitær boks) er bedre å bruke butterfly håndtak.

Produkter for rør av koblingstype er montert med egne hender, ikke vanskeligere enn noe annet:

• På tråden vinder vi sanitærviklingen og gir tetningsforbindelse.
• Vi installerer kranen, skruer i festene manuelt.
• Fest deretter tilkoblingen til slutt med en skiftenøkkel, og kontroller deretter tettheten.

Vær oppmerksom på! Det er ikke nødvendig å stramme hele lengden på rørtråden, da det i noen tilfeller kan føre til ødeleggelse av leddene under overdreven belastning.

Selvreparasjon

En av de ubehagelige egenskapene ved koblingsdesign er kompleksiteten i reparasjonen. Men hvis du vet hvordan (og har et ekstra sett med tetningsringer på hånden), så kan du til og med reparere en treveisventil med en ganske nydelig mekanisme.

Instruksjonen er:

• Vi demonterer produktet, siden reparasjonen vil kreve ganske komplekse manipulasjoner. Hvis vi har en riktig installert kulventil, skal koblingen løsne uten super innsats og skade.
• Slå av håndtaket, og fjern det fra skinnene.
• Ved hjelp av den justerbare skiftenøkkelen, sett av ventilkroppen selv. Her må du være forsiktig, fordi innsatsen vil trenge mye, men du bør ikke skade tråden.

• Vi tar ut sfæren og tetningsringen, hvoretter vi nøye undersøker alle detaljer.
• Hvis ballen ikke har noen skade, kan produktet repareres. For å gjøre dette, erstatter vi ringene, installerer nye Teflon pakninger med riktig diameter.

Vær oppmerksom på! I noen tilfeller krever erstatningen selv ballen selv, men vanligvis går tilstanden til kroppen også mye å være ønsket. Så det er nødvendig å installere et nytt produkt med tilstrekkelig sikkerhetsmargin.

• Utfører operasjoner i omvendt rekkefølge, vi samler kranen og installerer den på plass. Vi kontrollerer kvaliteten på arbeidet som utføres ved å utføre en testvannforsyning.

konklusjon

Ikke bare en profesjonell rørlegger kan velge, installere og til og med reparere en kontinuerlig kulventil med kulventil. Hvis du studerer de ovennevnte anbefalingene, samt se videoen i denne artikkelen, vil enhver mester som har ferdighet og tålmodighet takle denne oppgaven.
