Koblingskuleventil 11b27p1: enhet, egenskaper, anvendelse

Hva er en messing ball clutch 11b27p1? Hvordan virker det? Hva ser moderne kulventiler ut mot konkurrerende løsninger? Hvor kan de brukes? La oss finne ut det.

Hvordan virker det

Messing ball type kobling kraner merke 11b27p ordnet ganske tradisjonelt for denne typen ventiler.

• Ventilens hovedelement er en messingkule med gjennomgående hull. Avhengig av sin posisjon åpnes eller lukkes strømningsmengden av arbeidsmediet gjennom huset.

Nyttig: Som alle andre typer ventiler, er kulventiler ikke ment for gasspjelding (langrennsjustering). De har kun to arbeidsstillinger - åpne og lukkede. Når ventilen opererer i halvåpent stilling, blir foringsrøret mellom tetningsringene gradvis fylt med slagg.

• De beryktede tetningsringene med lav friksjonsmateriale innholder ballen på begge sider, og sikrer tetthet i lukket stilling.
• Stammen passerer gjennom hullet i kroppen og er forseglet med en kjertellignende tetning - en polymerring som presses ovenfra av en vaskemaskin.
• Vaskemaskinen er festet på stangen med et håndtak (spak eller sommerfugl) og en mutter.

kjennetegn

De tekniske egenskapene til 11b27p1 ballkoblingsventilen er også ganske standard.

Det er sannsynligvis verdt å legge til noen kommentarer til de tørre tallene:

• Materialet i kroppen og ballen er utelukkende motstandsdyktig overfor elektrokjemiske prosesser.. Messing utgjør ikke et galvanisk par med noen av metallene som brukes.
• Fluoroplastisk varmebestandighet gjør at den ikke bare kan fungere i de indre konstruksjonssystemene i bygninger, hvor bygningens maksimale temperatur er begrenset til 95 - 105 C, men også i varmeledning og heisnoder med en strømningstemperatur på opptil +150 C. Faktisk brukes en ballkobling 11b27p DN15 RU16 ofte som en reguleringsventil i heisen.

Ventilens faktiske levetid under normale driftsforhold er et par ganger høyere enn den beregnede. Enkelt sagt - ved å installere det, vil du neppe bli tvunget til å kjøpe en erstatning i overskuelig fremtid.

Regulatoriske dokumenter

Hva er GOST på ballkoblingen 11b27p1 for tiden i kraft?

• Materialet til huset, stangen og ballen stemmer overens med GOST 15527-2004 trykkbehandlede kobber-sink legeringer.
• Håndteringsmateriale må overholde GOST 1583-93 Aluminiumstøpte legeringer.
• Den klimatiske versjonen av ventilen er vurdert i henhold til GOST 15150-69 UHL 4, og tetthet - i henhold til GOST R 54808.
• Til slutt må produktet som helhet oppfylle kravene i interstate standard GOST 21345-2005 Cylindrical, cone and ball valves vedtatt av 12 stater i den tidligere Sovjetunionen.

Nuance: Den siste standarden regulerer produksjonen av ventiler for driftstrykk ikke høyere enn 250 atmosfærer. For ultrahøye trykk - dine krav.

Vi nevner et par sentrale krav til GOST 21345-2005.

1. Den effektive diameteren (størrelsen på gjennomsporet i ballen) av en ventil med størrelsen opp til DN 350 skal være minst 95% av diameteren til innløpet av huset.

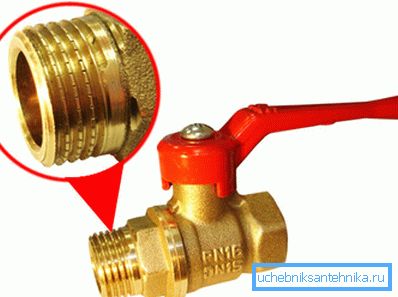

2. Feil i tråden som fører den utover gjennomsnittsdiameteren, bør ikke ha en total lengde på mer enn en halv omgang. Samtidig bør feil ikke forstyrre utførelsen av den gjengede forbindelsen til rørene.

Klassekamerater

Sammen med ballen, i rørleggerarbeidene finner man kork og skrueventil. La oss sammenligne med produktet produktet vi studerer.

kork

Korkventilen krever betydelig innsats for å reposisjonere korken: messing- eller støpejernsflatene på kontaktdelene har et ganske stort område. Når det gjelder en kulventil, har glidende nikkelbelagt ball med en ideell overflate over setet til en polymer med en ekstremt lav friksjonskoeffisient ingen merkbar motstand for å trykke på spaken.

Kjertelpakningen av korkventilen begynner å strømme ved første sving av korken. Kjertelen er uunngåelig produsert selv når det er tomgang: enhver mekaniker vil bekrefte at for å ikke ha noen lekkasjer, må den pakkes en gang hvert par år. Polymer kulventil tetninger krever ikke vedlikehold i prinsippet.

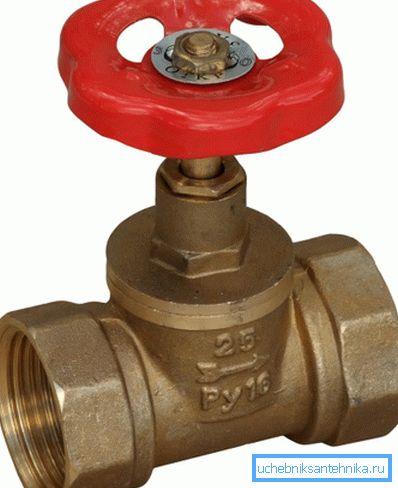

skrue

Komprimeringsproblemer er relevante her. Bruken av gummitetningsringer løsner ikke helt dem: gummi taper til slutt elasticiteten og lekkasjen.

I tillegg gir enheten skrueventilen eieren med en rekke eksklusive problemer.

• Kretskompleksets komplekse form øker den hydrauliske motstanden og bidrar til akkumulering av slaggen under ventilen.
• Ventilen skal settes med en pil i retning av vannstrømmen. Omvendt strøm kan rive ventilen.

• Gummipakningen på ventilen har en begrenset levetid (sjelden mer enn 3 til 5 år). En fullmetallventil vil ikke blokkere vannet hvis det er minst ett sandkorn mellom det og sadlen.

Ingen av problemene som er oppført for ballkonstruksjonen er relevant.

Konklusjonen er litt forutsigbar: konkurrenter har ingen sjanse. Hvis du skal installere VVS eller oppvarming med egne hender, er den åpenbare instruksjonen å velge ballventiler.

søknad

Hvilke størrelser kraner kreves når man installerer VVS-kommunikasjon i et hus eller en leilighet? Hvor nøyaktig skal de brukes? La oss gi noen eksempler.

Den sfæriske koblingskranen 11b27p1 med en diameter på 15 mm benyttes:

• På innganger av kaldt og varmt vann i leiligheten.

• Som reguleringsventil for temperatur og trykkmålinger.
• På innsats i VVS-anlegget av individuelle VVS-installasjoner (toalett cistern, vask, vask, etc.).

En kuleventil 11b27p1 med en diameter på 20 mm brukes til å kutte av enkelte varmeinnretninger fra varmekretsen. Han kan sitte på jumper foran radiatoren.

Kaptein Obvious påminner: Hvis både jumperen og batterileddene er lukket samtidig, vil sirkulasjonen i stigerøret stoppe helt. Snart kommer naboene til deg, ledet av en mekaniker, og de vil begynne å uttale onde, støtende ord.

Den sfæriske koplingsventilen 11b27p1 med en diameter på 25 mm er montert på stigerørene av vannforsyningen og oppvarming, på dumper på heisaggregatet og på innløpsrørene til kjelen.

Kuleventil 11b27p1 diameter på 32 mm kan brukes på stigerør i høyhus og ved helling av oppvarming for å kutte av bestemte deler av kretsen.

Kuleventil 11b27p1 diameter på 40 mm brukes i gravitasjonsvarmesystemet (når pumpen settes inn, bryter den bypassen). Den, sammen med større diameter ventiler, kan plasseres i vannmålingsenheter og i varmtvannstanker i heiser.

konklusjon

Vi håper at vår bekjentskap med representanten for det innenlandske VVS-utstyret var ganske informativ. Leseren vil kunne studere flere fagmaterialer ved å se videoen i denne artikkelen. Lykke til!
