Kran 11b18bk: enhet, applikasjon, problemer

I dette materialet må vi studere treveis-koblingsventilen for trykkmåler 11Á18БК. Vi vil finne ut hvordan dette avstengningselementet er ordnet, hva det er laget av og for hvilket formål det brukes. I tillegg vil vi undersøke de typiske problemene til ventilen.

enhet

Vår helt er en korkspenningsventil. Bytte av moduser utføres av en roterende konisk stopper med gjennomgående slag i den. Kjertel eller tetning helt fraværende; Tetning skjer kun ved sliping i arbeidsflatene på pluggen og ventilhuset.

Vær oppmerksom på: Pluggens ende passerer saken og er gjenget. Mutteren med en vaskemaskin skrudd på den lar deg justere graden av klemming av korken til kroppen; øke klemming brukes til å eliminere lekkasjer.

Porten 11B18BK er utstedt i flere muligheter for utførelse.

To tråder

I den enkleste versjonen er det en vanlig rett gjennom koplingsventil med to innvendige gjenger.

Det er bare tre alternativer for størrelsen på rørtrådene:

1. 1/2 tommer (DU15) rørtråd på begge sider.
2. Metrisk tråd M20x1.5 på begge sider.
3. Kombinasjonen av rør og metriske tråder.

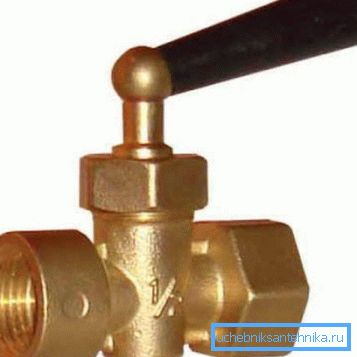

To tråder, håndtak

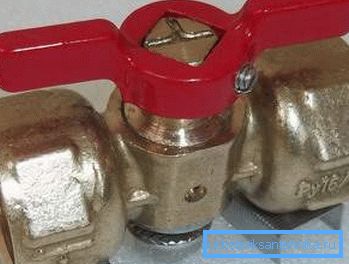

Forskjellen på denne ytelsen fra den forrige er bare i det faktum at korken leveres med et praktisk håndtak. Uten den må ventilen åpnes med et horn eller (oftere) med en gassnøkkel, noe som ofte fører til en sammenbrudd av ansiktene på stangen.

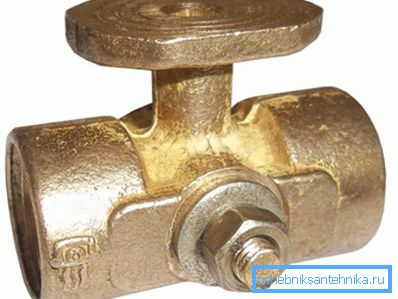

To tråder, flens

I versjonen med rørflens vises en fullverdig 3-veiskran foran oss, slik at vi kan realisere følgende konfigurasjoner:

• Den gjengede innløpet er lukket.
• Innløpet er koblet til den andre tråden.
• Innløpet er koblet til flensen.
• Innløpet er koblet til tråden og flensen.

Nysgjerrig: denne forestillingen finner du under eget navn - 11B38BK.

To tråder, flens, knott

Konfigurasjonen snakker for seg selv: produktet med et par tråder og en flens er utstyrt med et håndtak.

kjennetegn

Her er de viktigste egenskapene til ventilen:

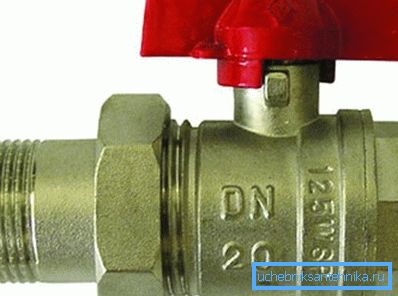

Nyttig: Størrelse og arbeidstrykk er vanligvis tilstede i merking av ventiler. For eksempel betyr påskriften DU15 RU16 at vi har et produkt med en betinget passasje (omtrent tilsvarende den indre diameteren til røret som skal festes) 15 mm og et arbeidstrykk på 16 atmosfærer.

søknad

Den mest fornuftige bruken av en stikkontaktventil uten flens er som montør på en oppvarmingsrør eller en tilbakeslagsventil i rute, vannmåler eller heis. Installasjon som avstengningsventil, overlappende stigerør eller liner, praktiseres også; Denne praksisen er imidlertid feil. Årsakene til dette vil vi forklare senere.

Tre-pass-versjonen av ventilen med flens brukes for det eneste formål - under trykkmåler DU15 eller M20. Flensen brukes til å koble kontroll manometeret: Enhver enhet krever periodisk kalibrering.

problemer

De flyter direkte fra ventilenheten.

• For å endre posisjonen til korken krever det ganske mye arbeid. Ja, messing er et metall med en relativt lav friksjonskoeffisient, ikke utsatt for å stikke eller oksidasjon; foruten ventiler leveres av produsenter med smøring påført. Men tro på forfatterens erfaring, et forsøk på å lukke eller åpne en ventil som ikke har vært brukt i lang tid, slutter ofte i en ødelagt stamme. Spenningsventiler mot fyllingsboksen er preget av en maksimal kraft for å klemme pluggen til kroppen og følgelig maksimal motstand mot rotasjonen. En sterk løsring av klemmemutteren fører til lekkasjer, og ofte kokes vann fra under korken.

• En ripe på kroppen eller korken, et stykke slagg mellom dem eller et sandkorn fører til at ventilen begynner å forgifte. Han sender enten arbeidsmediet gjennom seg selv til rørledningen i lukket tilstand, eller som skjer mye oftere, gir strømmen mellom pluggen og huset. Når du forsøker å strammere mutteren på korkens hale, blir det fast nok søppel presset inn i relativt myk messing, slik at bakken blir defekt og øker motstanden mot åpningen. Ofte slutter et forsøk på å stramme mutteren helt med en helt revet fra skaftet.

Det er sistnevnte problem, og derfor anbefaler forfatteren at du bare bruker spenningspluggen som en avlastningsventil.

Instruksjoner for rengjøring av ventilen fra slagger eller sand er enkle og åpenbare: skru ut mutteren på skaftet og fjern pluggen. Et problem: For dette må du først nullstille rørledningen på begge sider av kranen. I tilfelle det slår av varmeoppvarmeren, må du nullstille både stigerøret og flasken (det er faktisk hele kretsen).

konklusjoner:

• Valve 11B18BK utfører sine funksjoner som en kontroll. Dens versjon uten flens kan brukes som en avløpsvann.

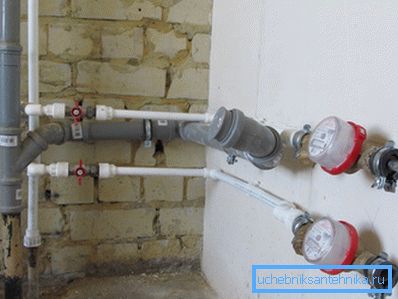

• Når du installerer ventilene selv gjennom ventilene selv, er det bedre å ikke lete etter noen ekstra opplevelser og bruke velprøvde kulventiler.

konklusjon

Vi håper at våre anbefalinger vil hjelpe leseren til å unngå feil i prosessen med å velge utstyr for egne prosjekter. Videoen i denne artikkelen vil som vanlig tilby ytterligere tematisk informasjon. Lykke til!
