Kran 11b38bk og dens fjerne slektninger

19-04-2018
Vannforsyning

I denne artikkelen må vi bli kjent med flere innenlandske kraner. De avviker vesentlig i materiale og design. Vi kombinerte dem i ett materiale på et enkelt tegn - en nær alfanumerisk betegnelse.

Showcase i VVS-butikken. Vi har et nært kjent med noen utstillinger.

terminologi

Først vil vi bli kjent med de grunnleggende konseptene om en konstruktiv gjennomføring av porter.

  • skrue kalt en kran som blokkerer vann ved å rotere en skruestang med en bevegelig ventil på enden. Ventilen presses mot sadlen, lukker hullet i den.
  • kork ventilen blokkerer rørledningen ved å dreie den koniske kjernen med et gjennomgående hull. For denne typen ventiler er det nødvendig med en ganske stor kraft for å endre pluggens posisjon.

Vær oppmerksom på! Større kraner er ofte utstyrt med et smøresystem som reduserer friksjon mellom plugg og hylse.

  • BALL ventilen er forskjellig fra korken i form av en bolt (en ball i stedet for en avkortet kjegle) og i nærvær av tetningsseter laget av et materiale med lav friksjonskoeffisient - fluoroplastisk eller teflon.
  • Tre veier Kalt en kran som har tre grener for arbeidsmiljøet. Avhengig av lukkerenes posisjon kan de danne forskjellige konfigurasjoner som omdirigerer strømmer i ønsket retning.

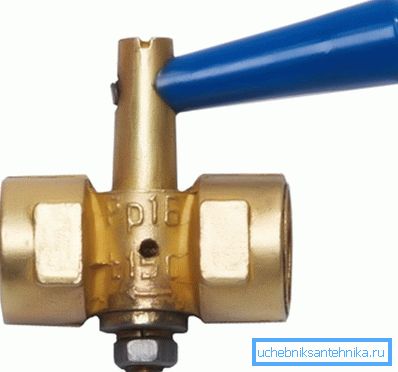

Treveisventil med dreneringshull for trykkavlastning.

Tillat meg å introdusere

Gate 11b38bk

Før oss er en kork treveisventil, designet for å installere en trykkmåler. Pris - 130 - 200 rubler, avhengig av versjonen. Kropp og korkmateriale - messing.

Alle typer kraner 11b38bk - spenning. Dette betyr at ventilen er forseglet bare ved å klemme pluggen til kroppen med en mutter på skaftet som går gjennom; Fyllingsboks mangler som en klasse.

På salg finner du flere versjoner av kranen:

  1. Med og uten grep.
  2. Med tråder DU15 og M20x1.5.
  3. Med dreneringshull for trykkavlastning og flens for tilkobling av testmåler.
Versjon med flens for tilkobling av testmåler.

Gate 11ch38p

Crane 11ch38p - en ganske eksotisk hybrid, kulventil med støpejerns kropp.

Vi gir egenskapene til denne typen produkter.

parameter verdi
dimensjoner DU15 - DU80
Kroppsmateriale Støpejern
Lukkermateriale Rustfritt stål
Lukkertetning fluor
Stamme segl kjertel
Arbeidstrykk RU6, RU10
Driftstemperatur +100C
Arbeidsmiljø Vann, olje, olje, gass

Om kranen er nysgjerrig på å få vite noen ting.

  • Produsenter tilbyr dem bare for kopling, med interne rørtråd på begge sider.
  • Ventilens tetthet i henhold til GOST 9544 - 2005 tilsvarer klasse C. På den praktiske siden betyr det at ventilen i lukket tilstand kan forveksle legalt litt. For kuleventiler generelt er dette ikke typisk.
  • Stangen er laget under håndtaket, men det er ikke inkludert i settet.

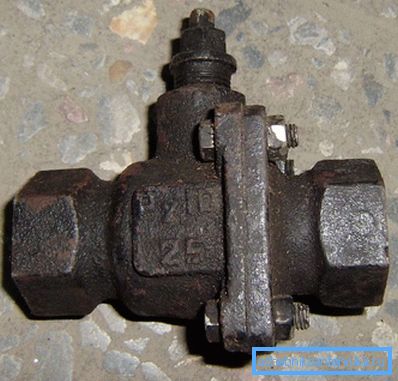

En sjelden hybrid er en kulventil i et støpejernshus.

Gate 11s31p

Crane 11s31p refererer også til ballen, men veldig forskjellig fra den relative 11ch38p.

parameter verdi
Rørledningstilkobling sveising
dimensjoner DU15 - DU300
Boligdesign helsveiset
Kroppsmateriale Stål 20
Lukkermateriale Stål 14Х17Р2
Aksemateriale Stål 10Х13
Lukkertetning Fluoroplastisk F4K20
Stamme segl Gummi IRP-1287
Arbeidstrykk RU25, RU40
Stramhet i henhold til GOST 9544-2005 Klasse A

Vær oppmerksom på: For å kompensere for slitasje på ventilsetene, er det installert skivefjærer av rustfritt stål under dem.

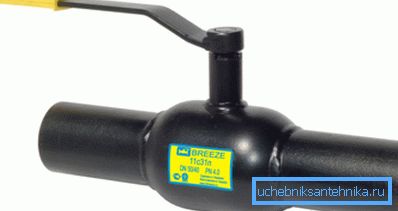

Kuleventil for sveising.

Gate 11s321bk

Crane 11s321bk - en ganske eksotisk korkventil, designet for å fungere i rørledninger ved omgivelsestemperaturer opp til +70 grader.

Kranens dimensjoner - DU400, DU500 og DU700; vekt - fra to til fem tonn. Siden, med slike dimensjoner, er det åpenbart umulig å rotere kranpluggen med egne hender, designet er supplert med en orm girkasse og et smøresystem for plugg. Rørledningstilkobling - sveiset.

Nysgjerrige egenskaper av produktet:

  • Kranen er montert strengt vertikalt. Denne instruksjonen er relatert til behovet for periodisk vedlikehold av girkassen.
  • Kroppen er utstyrt med en bypass, som utligner trykket på begge sider av røret. Grenen leveres med egen kran.
  • Kranens kropp er laget av karbonstål, korken er laget av støpejern.

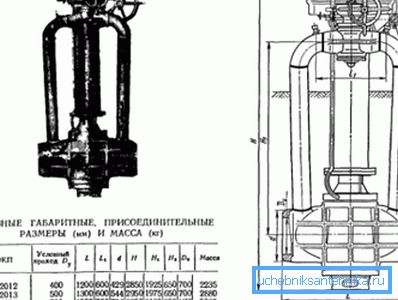

Portrett av et monster. Utseendet er litt som en ventil.

Gate 11s32p

11s32p-kranen er nesten helt identisk med den 11s31p vi allerede har vurdert:

  • Ventilen er utformet som en kulventil med en rustfri stålventil og en fluoroplastisk tetning.
  • Størrelse - fra 15 til 300 millimeter.
  • Arbeidstrykk - 25 eller 40 atmosfærer.
  • Kroppen er sveiset stål.
  • MTBF er minst 7000 sykluser.

Hovedforskjellen er bare i metoden for å bli med i rørledningen: i dette tilfellet er flenser gitt til den. De gir på den ene siden hurtig demontering med muligheten for å bytte ut ventilen (og uten obligatorisk fullstendig drenering av røret); på den annen side behovet for foreløpig tilpasning av rørledningen under kranen.

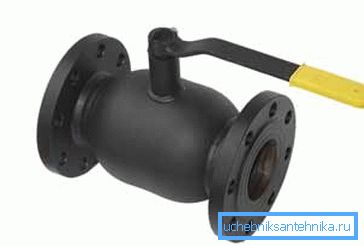

Flenset all-sveiset 11s32p.

Gate 11s33p

Kuleventil 11s33p - nesten fullstendig duplikat av forrige produkt.

Det er nesten fordi:

  1. Dens monteringsstørrelse er justert på en slik måte at den tilsvarer dimensjonene til stållåsen 30s41nzh. Denne funksjonen lar deg installere den i stedet for ventilen uten å fordøye rørflenser.
  2. Arbeidstrykket er litt mindre enn det for tvillinget - kun 16 kgf / cm2.

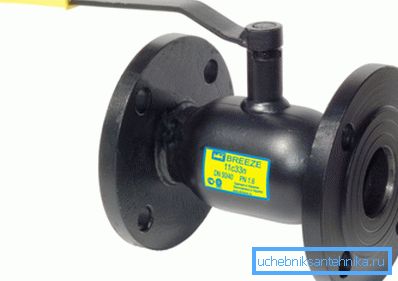

Som det er lett å se på bildet, er utseendet på ventilen ikke noe forskjellig fra det forrige produktet.

konklusjon

Selvfølgelig, innenfor rammen av denne artikkelen, har vi bare vurdert en liten del av avstengningsventiler produsert av den innenlandske industrien. Som vanlig kan du finne flere materialer ved å se videoen i denne artikkelen. Lykke til!
