Kran tegning: typer og design egenskaper av ventiler

I denne artikkelen vil vi se på tegningen av en hydraulisk kran, og også fortelle om hva som utgjør en allestedsnærværende stoppventil som brukes i konstruksjonen av ulike rørledninger.

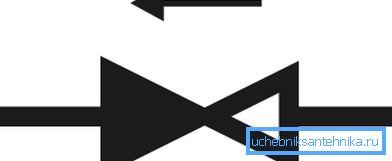

I tillegg vil vi avgjøre hvordan betegnelsen av kranen på tegningen utføres slik at disse symbolene forstås av rørleggere som er engasjert i å utstyre et byggobjekt med sanitærutstyr.

Men først, la oss snakke om de viktigste typer kraner som brukes og deres strukturelle egenskaper.

Hovedvarianter

I dag er det ved bruk av boligbygg med stoppventiler, følgende modifikasjoner av rørledningsventiler:

• Modifikasjoner med en ventil, designet for å levere kun kald eller bare varmt vann;
• blandere med to ventiler;
• single-lever ball mixer;
• Modifikasjoner utstyrt med termostat;
• kontaktløse kraner.

Vurder de listede kategoriene av enheter mer detaljert.

Enkelventilventiler

Kranens enkelventildesign krever et enkelt svinghjul. Derfor tillater bruk av enheten kontrollen av strømningshodet, men ikke temperaturen.

Slike innretninger fant størst mulig anvendelse ved arrangement av landekjøkken og bad hvor det ikke er mulig å levere varmt vann. Denne typen stoppventiler består av et metall (rustfritt stål, messing, kobber, silumin, etc.) kropp, som omslutter ventilkassen med en gummipakning eller med en keramisk port.

Tuten er festet til kroppen ved hjelp av et gjenget vedlegg. Imidlertid er det modeller der kroppen og tuten er en enkelt helhet. Kjernen til låsemekanismen er skrudd inn i huset og festet i den ved hjelp av rørtråd og gummitetningsringer.

I henhold til type låsemekanisme er enkeltventilventiler delt inn i følgende modifikasjoner:

• Halvrotasjonskraner bestående av to kombinerte keramiske plater. Under drift roterer og roterer stangen toppplaten, som ruller i forhold til den faste bunnplaten. Når platene er justert, er vannforsyningen suspendert, og når et gap åpnes mellom platene, passerer vannet fritt.
• Modifikasjon av ormtype virker ved rotasjonsbevegelse. En av endene på hanakselboksen er utstyrt med en pakning av tykk gummi. Når stangen roterer, presses gummipakningen mot "sadel" og slår av vannforsyningen. Omvendt, når pakningen stiger på grunn av rotasjon av stangen mot klokken, fortsetter vannforsyningen.

To-ventil type blandere

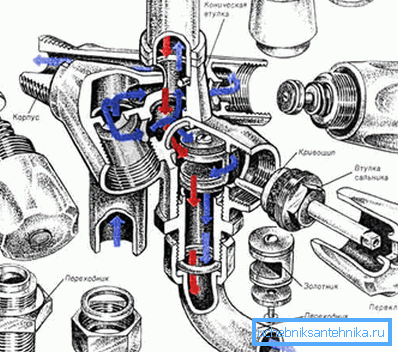

Blandere med to separate svinghjul er enheter som lar deg samtidig justere trykk og temperatur på vannforsyningen. Kaldt og varmt vann leveres til enheten. Derfor er slik VVS-utstyr det beste alternativet for både bad og kjøkken.

Utformingen av toventilblanderen inneholder følgende elementer:

• to separate ventiler, som hver roterer lageret av en separat patron;
• patroner for å kontrollere strømmen av varmt og kaldt vann;
• tut for fjerning av vann;
• aerator, plassert på tuten, designet for grov rensestrøm og for å forhindre dannelse av sprut;
• bryter (gander) endrer strømningsretningen fra tuten til vannlåsen.

Viktig: Når du velger en to-ventil type mikser, må du kontrollere at kroppen er laget av rustfritt stål eller messing. Modifikasjoner laget av jernholdig metall eller silumin, til tross for at prisen er lav, svikter raskt.

Enkelspiss ballblandere

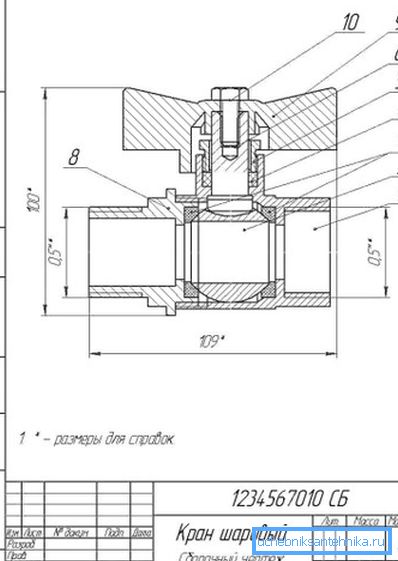

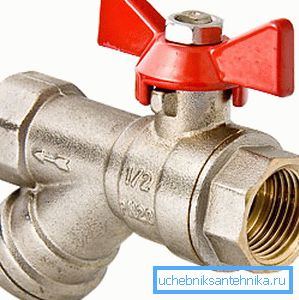

Det finnes et bredt spekter av kulventiler på markedet, men nå snakker vi om en single-lever versjon designet for bruk i hjemmet.

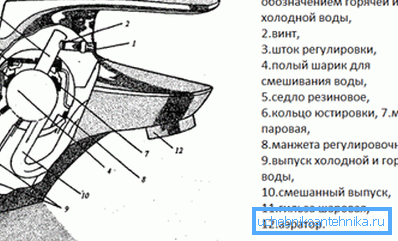

VVS-utstyr med et balltype låseelement består av følgende deler:

• hus med festemidler for tilkobling av slanger og monteringsplate;
• spak for å kontrollere vannforsyningen;
• ball patron;
• tetnings pakninger;
• separat tut eller tut, kombinert med kroppen;
• lufter.

En karakteristisk forskjell på slike blandere fra andre låsemidler er tilstedeværelsen av en sfærisk patron i form av en hul ball med tre hull.

Ved bruk av en slik patron brukes en spesiell gummistolle. Kulepatronen med håndtaket festes i huset ved hjelp av mansjetten og holderingen.

Betjeningen av enheten utføres ved å løfte spaken opp. Etter at spaken er hevet, leveres vann eller blandes vann.

Viktig: Når du kjøper en ballblander, må du kontrollere at metallet i kroppen ikke er mindre enn 0,2 cm tykk. Materialet til kroppen skal selvfølgelig være rustfritt stål eller messing. I tillegg, før du kjøper, må du prøve glattheten på spaken, hvis flyttingen er hakket, må kjøpet av en slik enhet overlates.

Enheten blander med termostat

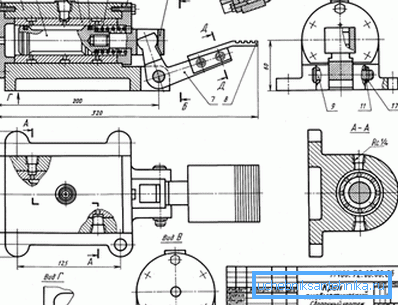

Instruksjoner for bruk av en slik kran er preget av enkelhet og bekvemmelighet. Faktum er at det er nok å justere vanntemperaturen en gang og etterpå kan du bare justere strømningshodet.

En slik funksjon er gitt av nærvær av en termostat - en spesiell enhet som reagerer på temperaturendringer og opprettholder disse indikatorene på et enkelt nivå. Med unntak av termostaten er enheten av slike enheter ikke mye forskjellig fra et komplett sett med konvensjonelle blandere. (Se også artikkelen Slik installerer du en kran på vasken: funksjoner.)

Termostatventiler består av følgende elementer:

• stål eller messing kropp;
• svinghjul eller justeringshåndtak;
• keramisk patron;
• tilleggsutstyr for dusjmodeller.

Viktig: Apparater utstyrt med termostat, dette høyteknologiske utstyret, og derfor bør salget av dem dekkes av garantien fra selgeren eller fabrikken til produsenten.

konklusjon

Nå som du vet hva monteringstegningen av sanitærutstyret er, kan du bestemme fra hvilke deler kranen er montert og hvilke deler som kan være ansvarlige for visse feil. Dermed gir tilstedeværelsen av utstyrsordningen deg muligheten til å gjøre eget vedlikehold og reparasjon.

Er det noen spørsmål som krever omfattende forklaringer? Mer nyttig informasjon kan bli funnet ved å se videoen i denne artikkelen.
