Kuleventil av rustfritt stål - typer og funksjoner
En rustfritt stål kulventil brukes i rørledninger som en avstengningsventil som helt blokkerer strømmen av arbeidsmediet. I denne artikkelen vil vi vurdere funksjonene til denne enheten og dens omfang.
Generell informasjon
Kuleventilen er derfor en slags rørfittings, hvor låseelementet er laget i form av en kule, derav navnet. Jeg må si at dette designet er kjent for menneskeheten i mer enn hundre år.
I utgangspunktet var denne enheten ikke i stor etterspørsel, men med advent av ulike moderne materialer, inkludert rustfritt stål, ble det utbredt. Den største fordelen med denne ventilen er enkel design og dermed pålitelighet og holdbarhet.

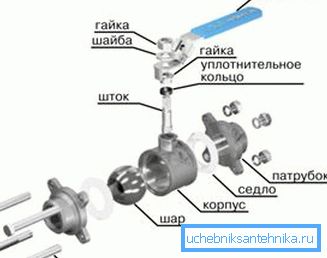

Enhet og funksjoner
Som alle andre ventiler består kuleventilen av rustfritt stål av to hovedelementer:
| bolig | Det kan være svært forskjellige former, avhengig av formålet med enheten. |
| Rullende element | Det er en ball fast i sadlene. Bollen har et gjennomgående hull som tjener som et passasje for flyt av væske eller gass. |
I husholdningsventilene er borehullets diameter som regel lik rørets indre diameter. Derfor kalles det full boring.
Oftest brukes denne typen ventiler i følgende typer rørledninger:
- Vannrør;
- Gass rørledninger;
- Varme linjer.
Spesielle funksjoner
Først og fremst bør det sies at kuleventilen i rustfri stål ikke er konstruert for å fungere som en gasspjeld eller reguleringsventil. Det bør brukes strengt i henhold til formålet, dvs. for full overlapping eller åpningstrøm.
Rebar åpning utføres ved å dreie håndtaket mot klokken 90 grader, dvs. til den stopper. For enkel bruk har designen en limiter slagspak.
verdighet
Blant fordelene ved ventiler vurderes, er følgende punkter:
- Liten størrelse;
- Enkel design;
- Praktisk kontroll over egne hender;
- Ingen stillestående soner;
- Enkel installasjonsanvisning;
- Høy tetthet;
- Pålitelighet og holdbarhet;
- Lav pris, på grunn av designens enkelhet.
Av disse grunnene er denne stoppventilen funnet i nesten alle leiligheter og hvert hjem.
mangler
Sammen med de positive aspektene, har dette produktet noen ulemper, som er oppført nedenfor:
- Det er ingen mulighet for å justere strømmen. Hvis du bruker enheten til disse formål, trykkes den raskt.
- Mulighet for bruk kun for systemer med lavt trykk - for rørledninger på ikke mer enn 10 bar og for vannrørledninger ikke over 16 bar.
- Det begrensede størrelsesområdet - jo større diameter rørene er, jo vanskeligere er det å finne en passende enhet for dem.
Tips! Plastkuleventiler kan brukes sammen med plastrørledninger, deres kostnader er lavere enn for rustfritt stål, mens holdbarhet og pålitelighet er høye.
typer
Klassifiseringen av ventilen under vurdering utføres i henhold til flere kriterier:
| Formen på passasjen | Det finnes flere typer:
|
| Av tetningsmateriale | Komprimatoren kan være:
|
| I henhold til kroppens form | Koblinger kan plasseres i forhold til hverandre:

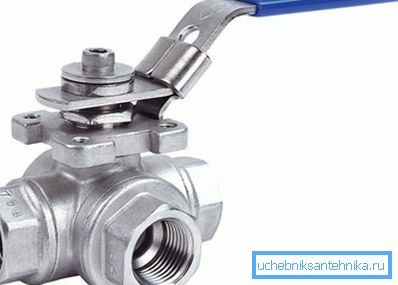

I tillegg er enhetene rette og treveis. |
| Ved installasjon og type boligdesign | Det er:
|
Et spesielt viktig punkt er installasjonsmetoden og typen av design av saken, siden applikasjonsområdet er avhengig av det, derfor nedenfor ser vi nærmere på funksjonene til disse enhetene.

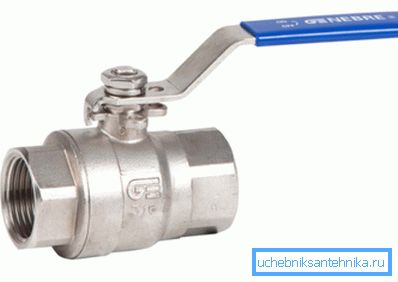

kopling
Rustfri kulventil har en kvinnelig tråd på begge sider. Som regel brukes slike beslag til vannrør.
Ifølge kontrollmetoden er disse enhetene av tre typer:
- spak;
- Elektrisk drevet;
- Gear.
Hvis nominell diameter ikke overstiger DN125, styres enheten med en spak. Hvis diameteren er større, er den optimale løsningen girkontrollen. Den elektriske stasjonen brukes der hvor toposisjon regulering brukes, eller det er vanskelig å få avstengningsventiler.

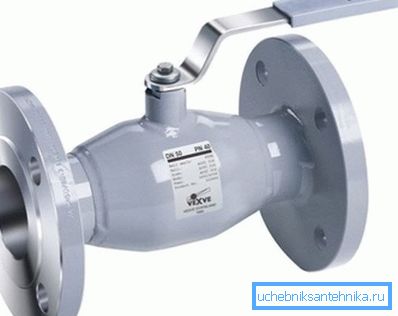

flens
Kuleventilflens av rustfritt stål fant sin anvendelse i olje- og gassindustrien. De brukes i rørledninger som transporterer gass, olje og andre kjemikalier.
Som det er lett å gjette fra navnet, er den rustfrie flensventilen montert ved hjelp av flenser som er på begge sider.
De viktigste fordelene med denne enheten er:
- Lav pris;
- Lang levetid;
- Kan brukes til suspensjoner, viskøse og forurensede medier, slam, etc.
Selvfølgelig kan en rustfritt flenset kulventil bare brukes hvis rørene også er utstyrt med passende flenser.

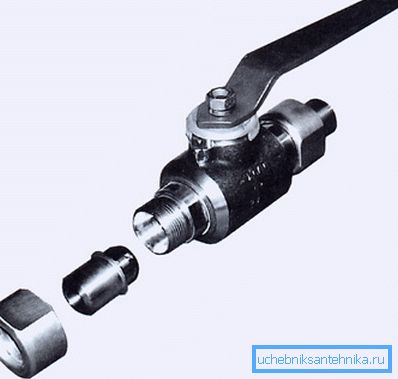

brystvorte
Fra muftovyh avviger primært i det faktum at de har en ekstern tråd. Mest brukt i petrokjemisk industri. Enheten er koblet til rørene ved hjelp av muttere.

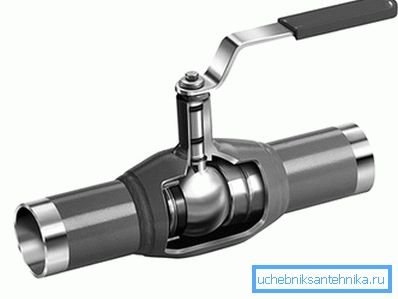

Weld
Denne stoppventilen er forskjellig fra alle ovennevnte produkter ved at de er montert ved sveising. Oftest brukes den i sentraliserte varmeforsyningssystemer. Den største fordelen med denne konstruksjonen er komplett tetthet av tilkoblingen. (Se også pipe sealer artikkel: funksjoner.)
Tips! Enheter med liten diameter kan brukes til husholdningsbruk som avløp. For eksempel kan du bruke denne kranen for rustfritt stål fat.
konklusjon
Rustfrie ball type kraner er mye brukt i en rekke applikasjoner. Dette skyldes deres enkelhet, pålitelighet og et stort utvalg av skrogdesign.
Fra videoen i denne artikkelen kan du få mer informasjon om dette emnet.
