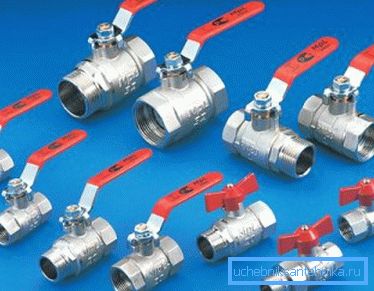

Kuleventil dn20 - hvordan ikke å gjøre feil når du velger en

Antall nøkkelparametere som må tas i betraktning ved valg av ventiler, er diameteren, denne størrelsen må nøyaktig tilsvare rørets dimensjoner, ellers kan du glemme skjøtets skjøthet. For en uforberedt person kan en viss forvirring skyldes bruk av slike betegnelser som "betinget diameter" eller størrelsen på lumenet, så det er nødvendig å klargjøre dette spørsmålet i utgangspunktet.

Liten utdanningsprogram

Alle er kjent med begrepet diameter, men begrepet nominell diameter (D eller DN) brukes til rør, samt stopp- og kontrollventiler. For eksempel innebærer betegnelsen av en kuleventil på 20 mm i rørleggerarbeid mengden av klaring.

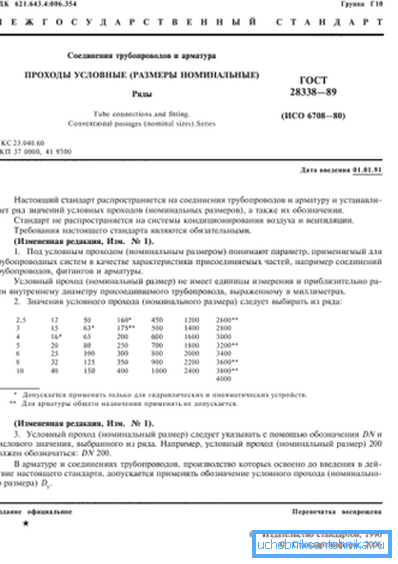

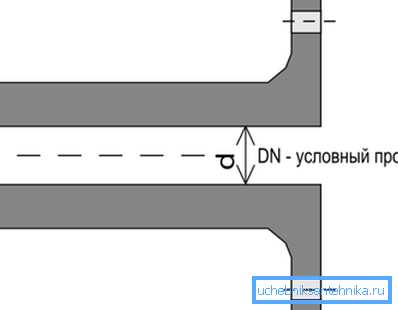

Med dette konseptet menes den indre diameter, avrundet til nærmeste standardverdi. En fullstendig liste over standardverdier for DN finnes i GOST 28338-89, minimumsverdien er 2,5 mm, og maksimumsverdien er 4000 mm.

Den største forvirringen stammer fra det faktum at i 99% av tilfellene er den faktiske indre diameter ikke lik den nominelle (betingede) en. Hvis vi for eksempel tar et standard vanngassmetallrør med en ytre dimensjon på 159 mm, vil den faktiske mengden av rydding avhenge av veggtykkelsen. Så, med en tykkelse på 6 mm, vil den være 147 mm, og med en 8 mm vegg - 143 mm.

Men hvis du ser på verdiene som er gitt i standarden, viser det seg at samme nominelle diameter - Du150 (eller DN150) - passer for begge disse tilfellene. Det samme prinsippet fungerer med mindre størrelser, dette må tas i betraktning ved valg av ventiler. For eksempel har en kulventil DN 20 en nominell størrelse på 20 mm, noe som betyr at den kun er egnet for montering på et rør med tilhørende diameter.

Vær oppmerksom på! Ved første øyekast ser en slik notasjon latterlig ut, men det er det ikke. Faktisk er trinnet mellom standardverdier vedtatt slik at gjennomstrømningen av hver neste lumenverdien øker med ca. 60-70%. Dette muliggjør valg av rørledning på beregningsstadiet av vann-, gass- og varmeledningsledninger.

Enhet, valg og installasjon av kulventil

Når det gjelder strukturen av en slik enhet, endres den ikke avhengig av størrelsen. Med mindre noen ganger, i stedet for en knott, er en elektrisk stasjon installert for å snu ballen, er det nødvendig når en stor knott ikke bare kan dreies på grunn av mangel på ledig plass.

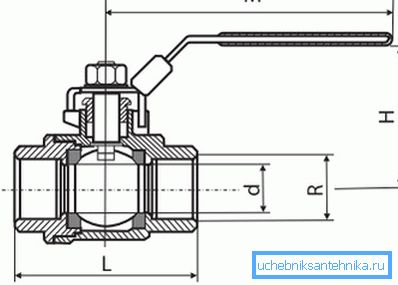

Hva skal du se etter når du velger

En annen vanskelighetsgrad ved valg av en bestemt modell av en kulventil kan være omdannelsen av tommestørrelser til metrisk og valg av riktig verdi av DN (DN). For eksempel er DN20 kulventilen egnet for montering på VGP-rør med en ytre diameter på 26,8 mm, med trådstørrelsen lik? inches.

Korrespondansen av tommens størrelse på tråden, DN og rørets ytre størrelse er gitt i tabellen.

Korrespondansen mellom betinget passasje og rørets ytre diameter

Vær oppmerksom på! Tabellen viser bare data for de vanligste størrelsene som brukes i privat konstruksjon.

Tabellen viser en betydelig forskjell mellom rør av forskjellige typer, selv innenfor samme størrelse på ventiler. Dette forklares av rørets forskjellige veggtykkelse, samt av det faktum at den indre diameteren er indikert i metallstangen, men for plastprodukter - den ytre diameteren.

Og selv om prisen på en enkel kulventil er liten (enkle polypropylen-modeller koster mindre enn 200 rubler), er det fortsatt bedre å være oppmerksom på disse detaljene.

Egenskaper av polypropylenkraner

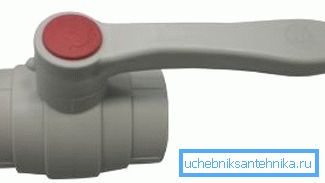

Relativt nylig har PP kulventiler oppstått på markedet. I slike anordninger forblir utformingen av låsedelen uendret - den samme metallkulen med gjennomgående hull, men kroppen er laget av polypropylen. I dette tilfellet, før tallet som angir hvor mye klaring er, etterfulgt av en forkortelse som angir hvilken type materiale som brukes.

For eksempel betyr inngangen PPRC 20 kuleventil at kroppen er laget av type 3 polypropylen (tilfeldig kopolymer), og den nominelle diameter er 20 mm.

Vær oppmerksom på! For montering av en konvensjonell modell med metallhus, brukes vanligvis avtagbare forbindelser. Ved PP-analog er det fornuftig å bruke forbindelsen ved lodding.

Installasjonsanvisninger er ikke forskjellig fra tilkoblingen av konvensjonelle PP-rør:

• En spesiell "loddejern" brukes til tilkoblingen.. Varmeelementet i en slik anordning er utformet på en slik måte at det er mulig å sette på rør med forskjellige diametre. Kranen og røret settes på varmeelementet og oppvarmes i kort tid;

• etter det må du raskt fjerne begge elementene fra loddejernet og sette enden av røret inn i kranen. Hvis polypropylenet er oppvarmet tilstrekkelig, bør en del av det bare klemmes ut under installasjonen, dette er normalt.

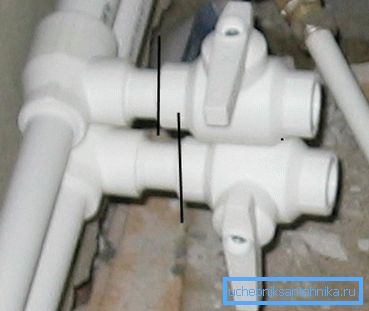

Ovennevnte forbindelse betraktes som den enkleste, men det er ikke uten feil. Hovedet kan betraktes som forekomsten av betydelig lokal motstand. Hvis for eksempel en kulventil PP 20 med et rør, så vil Du-røret være lik bare 15 mm, og i kranen - 20 mm.

Som følge av at strømmen gjennom leddet, på grunn av forskjellen i diameter ved innløpet, vil det oppstå turbulens, og ved utløpet vil en økt belastning på sveisen.

Dette kan unngås på to måter:

• bruker en løsbar forbindelse, for eksempel den samme amerikanske;

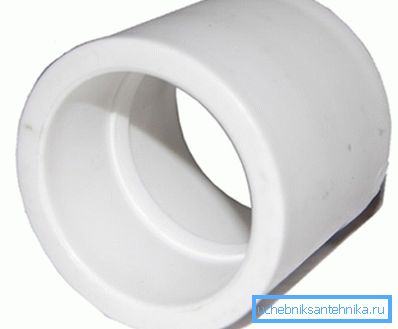

• Bruk en PP-kopling, i dette tilfellet kan du bruke sveising. Ved å bruke en kopling vil du kunne koble rør og kranen til ende, slik at ingenting vil forstyrre strømmen. Ingen av disse metodene kompliserer selve prosessen, slik at installasjonen kan gjøres for hånd.

Oppsummering

Valg av kuleventil er ikke en så lett oppgave som det kan virke ved første øyekast. Du må tydelig forstå forskjellen mellom slike begreper som nominelle og ekte diametre, for å kunne konvertere metriske dimensjoner til tomme og omvendt.

Den foreslåtte informasjonen vil ikke forveksle betegnelsen til ventiler og reguleringsventiler og sørge for riktig valg. Videoen i denne artikkelen er en kort oversikt over ulike typer kuleventiler.
