Manhole manhole: egenskaper av enheten og hovedtyper

01-06-2018
Vannforsyning

Luktene til manholene, men ikke komplekse og dyre, utfører fortsatt en ganske viktig funksjon. De lukker brønnens lumen, hindrer penetrering av nedbør og rusk inn i interiøret, og samtidig beskytter folk og husdyr om å falle inn i gropen.

Naturligvis er det nødvendig å velge luker avhengig av hvilken oppgave de vil utføre og hva laster du planlegger å avsløre. Og siden moderne industri produserer disse delene i et omfattende utvalg, vil denne artikkelen bidra til å forstå all overflod av tilgjengelige alternativer.

Den moderne industrien produserer mange produkter av denne typen.

Formål og mangfold

Inspeksjon Well Design

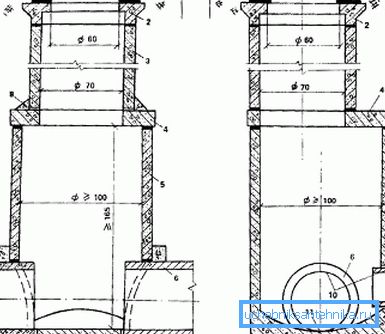

God design

For den mest effektive driften av vannforsyning, kloakk og andre kommunikasjonssystemer er tilgang til underjordiske rør og ledninger nødvendig. Og for å sikre denne tilgangen langs stripen, er de såkalte inspeksjonsbrønnene - vertikale aksler - satt opp, ned som du kan vurdere tilstanden, justere eller reparere kommunikasjonen.

En typisk brønn består av følgende elementer:

  • Arbeidsrom. Ligger i nedre del, inkluderer rør og kabler, samt et kamera der en person kan være når han arbeider. Et fullverdig arbeidsrom er kun utstyrt med visning av brønner på større motorveier, mens de på små nettverk (for eksempel grunne kloakkanlegg i et privat hus), for å spare penger, prøver de å gjøre seg uten dem.
  • En aksel er en vertikal kanal som forbinder kommunikasjon eller et arbeidsrom til en overflate. Med en stor dybde (fra 2 m og mer) kan den fylles ut med en stasjonær stige.

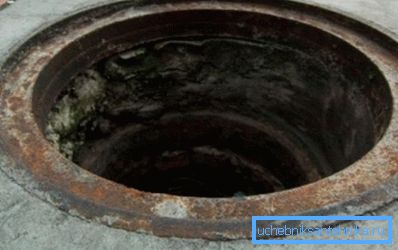

Gruven av en visningsbrønn
  • Manhole - gir tilgang til innsiden av brønnen. I de fleste tilfeller består det av to deler: en stasjonær nakke, fastmontert i den øvre delen av skaftet og et avtagbart deksel.
  • I noen brønner har halsen en mer kompleks struktur og er utstyrt med to deksler - beskyttende og avstengning. Låsenheten har en relativt liten masse, men den har en høy mekanisk styrke og er utstyrt med en komplisert lås. Oftest settes stållåsedeksler på brønnene i kabelnett for å forhindre tyveri av ikke-jernholdige metaller. (Se også artikkelen Dekk for brønnen: hvordan installeres.)

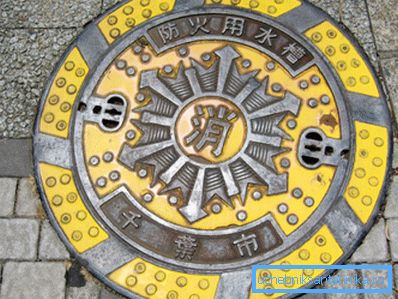

Designdeksel med lås på sidene

Manhole krav

Påliteligheten til hele systemet er avhengig av utformingen av brønnhulldekselet.

Som regel er dette element preget av:

  • Høy mekanisk styrke for å motstå intense fotgjenger- og trafikkbelastninger. For å unngå brudd er disse delene laget av støpejern, polymerer, armert betong, etc.
  • Vesentlig masse, som nesten eliminerer spontan åpning.

Vær oppmerksom på! Modeller med lav vekt er nødvendigvis utstyrt med komplekse svingelåser.

  • Glatt teksturert overflate som sikrer vedheft av solene av sko og dekk med lukehetten. Glatte luker er nesten aldri ferdig, med unntak av modeller som er konstruert for flushmontering under et lag av belegg.
  • Høy tetthet for å beskytte innholdet i brønnen mot fuktighet. Noen lokk gjør spesielle åpninger for åpning, men dette er bare tillatt når utstyret til vannforsyning og kloakk er utrustet.
  • Lokkets form er vanligvis jevn eller konveks. Bruken av konkav deler er irrasjonell, da i dette tilfellet blir luken et sted for oppsamling av regnvann, og om vinteren - snø og is.

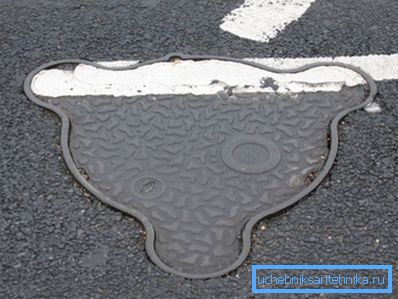

Utradisjonell design

Funksjoner av låsemekanismen

I de fleste tilfeller er låsekoblingen av lokket med nakken ikke vanskelig. Hovedoppgaven er å forhindre spontan åpning under trykk av en fot eller et hjul, samt å fikse lokket i nakken og hindre det i å bevege seg.

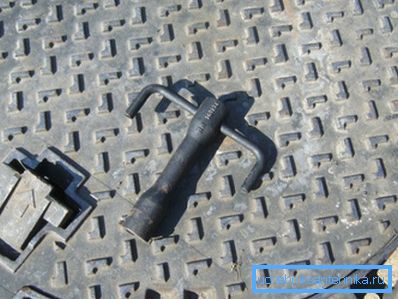

En type lås

Som regel er slike forbindelser av to typer:

  • Støpejern og polymer-sanddeler er laget med sideprojeksjoner, som når de er lagt inn i de tilsvarende sporene på nakken.
  • Plastprodukter kan ha en gjenget tilkobling og i tillegg utstyrt med bretthåndtak.

Vær oppmerksom på! Detaljer om armert betong har ofte formen av en sterkt avkortet kjegle og funksjon i henhold til korkprinsippet, uten noen fikseringsmidler.

Luker som er installert på brønner med telefonledninger eller elektriske kabler kan imidlertid også være utstyrt med en låsemekanisme:

  • Ofte er det flaggede låser, hvor stålprojeksjoner danner et inngrep mellom nakken og lokket.
  • Mindre vanlig gjenget tilkobling med en bolt som har en hemmelighet.
  • Den mest pålitelige er imidlertid ekspansjonsmekanismen, som låser lokket i nakken når den låses.

Andre design kan også brukes i utlandet, og du kan se noen av dem i bilder i vår artikkel.

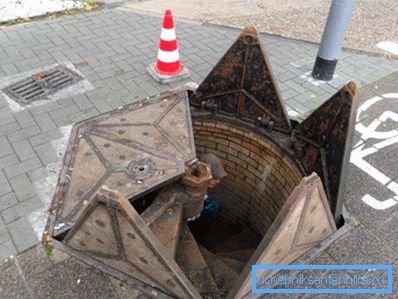

Den mest originale utformingen av låsedelen

Luker klassifisering

For at alle skal ha mulighet til å velge luke i samsvar med behovene til en bestemt situasjon, ble det utviklet flere alternativer for å klassifisere disse delene. Den mest populære er klassifiseringen av lastklasse.

Ifølge dette dokumentet er luker delt inn i:

  • Lett (full størrelse og liten) - kan brukes i fotgjengerområder, grønne områder og private husholdninger.
  • Mediumer - brukes i parkeringsplasser og fortau.
  • Tungt - montert på kjørebaner med middels og høy trafikkintensitet.
  • Heavy trunk - brukes på hovedveier med høy trafikk.
  • Super tungt montert i varehus, flyplasser, havner, etc.

I tillegg er managhulls deling delt inn i flere kategorier, avhengig av materialet til fremstilling. Det er denne klassifiseringen som vi vil bruke følgende deler av artikkelen.

Støpejernsbygging

Spesifikasjon i henhold til GOST

Tegning fra GOST spesifiserende størrelser

De vanligste i dag er støpejernsstrukturer. GOST for støpejernshull for mannhull sørger for at følgende krav oppfylles:

  • Konstruksjoner som overholder denne standarden skal være egnet for en av fire størrelser: lett, tung, tung bagasje og reparasjon. Massen av produkter må samsvare med deres type.
  • Hver hette skal merkes for det tiltenkte formål. Hovedkarakteristikkene er: B - vannforsyningssystemer, K - kloakknett, D - brannhydranter, D - systemer for regnvannstrøm.
  • Dekseloverflaten skal være av ribbet. Ribbenene kan enten være bølgete eller tangentielle i form (se tegningene og diagrammer for artikkelen).

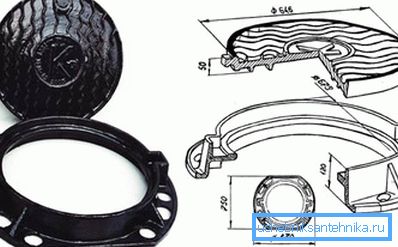

Skjema og dimensjoner av støpejernsluken med lokket
  • Halsene er støpt av støpejern av Ч15 merke og over. For fremstilling av deksler brukes råvarer ikke lavere enn SCh45.

Vær oppmerksom på! Hvis designen gir utstyr til en gummipakning, kan hardhetsgraden i henhold til GOST 3634 - 99 ikke være mindre enn 40 enheter.

Fordeler og ulemper

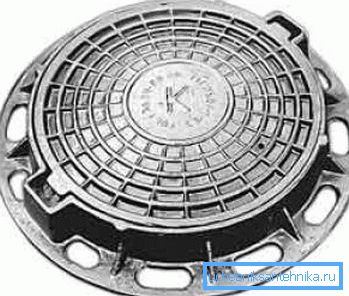

Tungt produkt

Fordelene med støpejern luker er åpenbare:

  • Materialet tåler belastninger på opptil 75-80 tonn.
  • Ved overholdelse av produksjonsteknikken er det sikret at et produkt er holdbart.
  • Temperaturdeformasjoner av massive metalldeler er minimal.

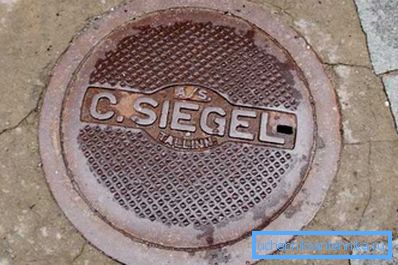

Bilde av et produkt som har tjent i over hundre år

Ulemper er også til stede:

  • Høy pris
  • Vesentlig vekt og som et resultat - vanskeligheter med å flytte dekselet.
  • Muligheten for bøyning i kontakt med metallet.
  • Og viktigst, disse lukkene stjeler systematisk og passerer inn i smelteverket.

Polymer-sandprodukter

produksjon

Som et alternativ til støpejernstøpte strukturer i dag foreslås det å bruke luker av polymer-sandmateriale.

Disse produktene er produsert i henhold til følgende skjema:

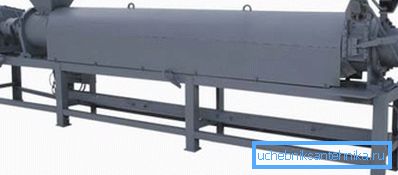

Kompositt maskin
  • Polymerråmaterialer med høy styrke oppvarmes til temperaturer over 3000 Med, oppnå maksimal omsetning.
  • I den smeltede polymeren føres forsiktig siktet kvartsand, samt fargestoffer og stabiliserende tilsetningsstoffer.
  • Avhengig av hvilket pigment som brukes, kan produktet være grønt, rødt, oransje - generelt kan det gjøres både usynlig mot beleggets bakgrunn, og kontrasteres for å tiltrekke seg oppmerksomhet.
  • Den resulterende blanding omrøres til en homogen masse.
  • Metallforsterkning er lagt i spesielle former. Tykkelsen på armeringsstengene bestemmer i stor grad styrken av produktet.

Vær oppmerksom på! Tilstedeværelsen av forsterkning letter søket etter luker gjemt under snø og is. For å finne et hull på den isete veien, er det nok å bruke den enkleste metaldetektoren.

  • Polymer-sandblandingen helles i forsterket form, hvorpå delen sendes til presseseksjonen med ytterligere tørking.
  • Det ferdige produktet er fjernet og utsatt for ferdigbehandling - utjevning av kantene, fjerning av burr, etc.

Avhengig av tykkelsen på polymeren og armeringsstangens diameter er polymer-sandluker delt inn i flere kategorier:

Polymer-sandprodukter
  • Lettvekt - veier ikke mer enn 45 kg, tåler belastninger på opptil 3 tonn. Det optimale valget for flertallet av personlige tomter og privat besittelse.
  • Medium - har nesten samme masse, men på grunn av bruk av tykkere forsterkning kan tåle belastninger på opptil 6 tonn. Kan holde seg på veier med liten trafikk.
  • Heavy - veie mer enn en halv centner, "hold" opptil 15 tonn. De er nesten en fullverdig erstatning for støpejern på veiene.

Fordeler og ulemper

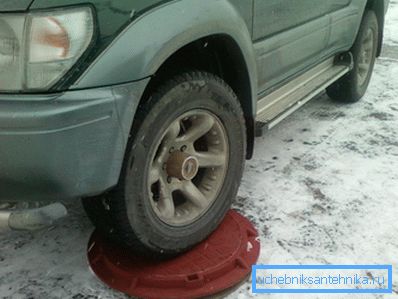

Styrketest

Denne typen produkt har flere fordeler:

  • Bæreevne er ganske tilstrekkelig til bruk i de fleste situasjoner.
  • På grunn av den relativt små massen av lukkene er det lett å montere med egne hender.
  • Sofistikert design gjør det lettere å åpne og lukke luken.
  • I motsetning til metallprodukter, holder ikke lokket og nakken seg til hverandre selv i alvorlig frost.

Vær oppmerksom på! Overholdelse av det dimensjonale rutenettet ved trykkfasen gjør det mulig å oppnå maksimal tetthet i mangan.

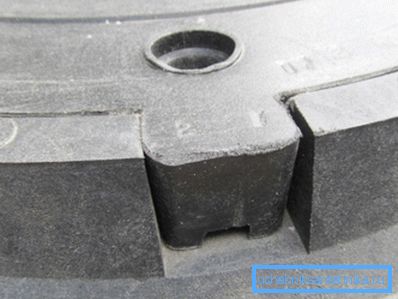

Lokket passer nøyaktig til nakken
  • Materialet (polymer-sandkompositt med tilsetningsstoffer) er ikke utsatt for rotting og korrosjon, og deformeres ikke selv med en skarp temperaturendring.
  • Luken viser seg ganske frostbestandig, da blandingen ikke mister styrke ved lavere temperaturer.
  • Kostnaden for produktene er også lavere enn gjengstål. Dette forklares av den enkle teknologiske prosessen: produksjonen trenger ikke en ovn som er i stand til å smelte metall.

Imidlertid er det viktigste pluss mangel på interesse hos inntrengere. Å stjele slike produkter er meningsløst, siden de inneholder minimumsmengden metall. Ja, og det er veldig vanskelig å trekke det fra en polymermonolitt.

Når det gjelder minusene, finner de også sted:

  • For veier med ekstreme belastninger er det bedre å velge støpejern. I alle fall har masseproduksjon av polymerluker med en lagerkapasitet på mer enn 50 tonn ikke blitt realisert til dags dato.
  • Holdbarheten til den fylte polymeren er også dårligere enn metall. Instruksjonen som er vedlagt de fleste av disse produktene, garanterer service i 20 år. I virkeligheten er denne perioden mye høyere, men fortsatt etter 40 år må lukkene bli endret. Når det gjelder støpejernsprodukter, serveres de som fortsatt ble kastet under "NEP", i dag, perfekt.

Andre varianter

Naturligvis er listen over brukte deler ikke begrenset til disse to varianter.

De mest populære, i tillegg til støpejern og polymersand, inkluderer også plast- og armert betongluker:

  • Plastkonstruksjoner er laget av PVC-baserte teknopolymerer. Den vanligste metoden er sprøytestøping.
  • Fordelene ved plastkonstruksjoner av brønner for brønner inkluderer lav masse og relativt lav kostnad.
  • Samtidig begrenser betydelig elastisitet, samt høy brittleness ved lave temperaturer bruken av disse produktene. Oftest blir de brukt i hagen tomter, og de er installert hvor praktisk talt ingen går.

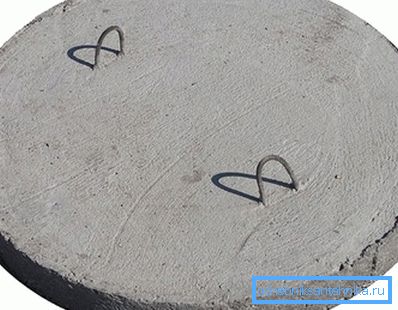

Vanlig betongplate med stifter
  • Forsterkede betongkonstruksjoner med stålforsterkning brukes også ganske ofte. De har en god sikkerhetsmargin, fordi de kan installeres på byggeplasser og andre lignende gjenstander.
  • For å trekke ut delen fra nakken, brukes en stålbrakett som er sveiset til armeringsburet i produksjonsfasen.
  • De viktigste ulempene ved betongprodukter er et uestetisk utseende og vanskeligheter med å installere flush med nakken. I de fleste tilfeller brukes betongen "kork" som en midlertidig tiltak for eksempel å blokkere hullet i brønnen under tyveri av en vanlig støpejernsluke.

konklusjon

Luken av polymersandhullene, sammen med plast- og støpejernsprodukter, kan brukes på nettstedet ditt. (Se også artikkelen Plastlokk til brønnen: Hvordan velge.) Det er viktig å velge en modell som best kan oppfylle oppgavene som er tildelt den.

Men produkter laget av armert betong skal bare brukes på byggestadiet: de ser ikke veldig bra ut, og du vil regelmessig snuble over den fremspringende kanten. En mer detaljert oversikt over detaljene som er beskrevet, kan du se på videoen i denne artikkelen.
