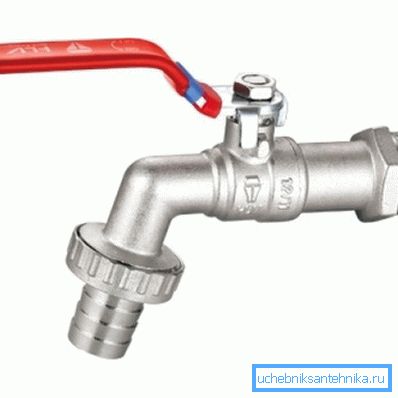

Messekuleventil med avtagbar montering
Antall kommunikasjonssystemer i moderne boligbygg er meget høyt, og noen av dem krever installasjon av vannarmaturer. En av de viktigste elementene er en kran som lar deg dispensere tilførsel av væske. I motsetning til en kran, kan dette apparatet kun levere varmt eller kaldt vann.

Fordeler og ulemper med ballmekanismen
Vannkraner og toalettkraner, hvis hovedkomponent har en sfærisk form, er spesielt etterspørsel. Slike popularitet skyldes hovedsakelig de mange fordelene med produkter. Men sammen med de positive aspektene bør det betraktes som negative aspekter.
Fordeler liste
- Den enkleste utformingen innebærer ikke at det finnes komplekse deler, slik at påliteligheten til produktene er veldig høy.
- Den lave prisen på denne typen vannlåsende produkter gjør det mulig å utvide forbrukermiljøet betydelig.
- På grunn av den lille svingradiusen til spaken, kan en nødlukking gjøres om noen sekunder.
- Ved drift av slike kraner kan du visuelt bestemme nivået av overlapping av matekanalen.
- Anvendelsesområdet er stort nok, noe som betyr at produktet er mye brukt.
- Muligheten for å installere for hånd er en ekstra fordel, da det i dette tilfellet er mulig å spare økonomiske ressurser.

Noen ulemper
- Med en lav kvalitet på arbeidsmiljøet kan produktene mislykkes, spesielt hvis de ikke har vendt lenge.
- Langvarig eksponering for rust forårsaker vanligvis skade på overflaten av hovedelementet, slik at springen begynner å passere vann selv i lukket stilling.
- Det anbefales ikke å installere denne enheten i rom hvor det er mulig å senke temperaturen til minus merker.

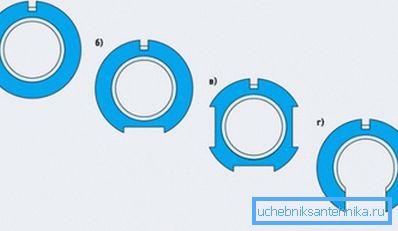

Supplement! De presenterte produktene har hulrom mellom kroppen og ballen, noe som fører til sedimentering av faste partikler i denne sonen. Denne tilstanden påvirker sadelringene negativt.

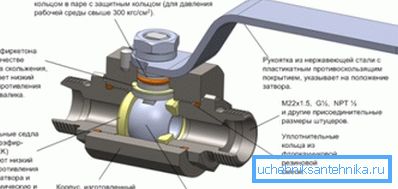

Beskrivelse av operasjonsprinsippet
Hver kulemekanisme har en spesiell ventil i huset, hvor et gjennomgående hull bores. Dens diameter tilsvarer størrelsen på rørledningen som er koblet til, derfor med full åpning observeres ingen reduksjon i gjennomstrømning. Det vil si at vann strømmer i samme hastighet og med samme pres.

Når åpningen av hullets akse og rørledningen sammenfaller, og etter å ha dreid 90 grader, overlapper strømningsområdet helt. I dette tilfellet oppstår et hinder i form av sideveggene på ballen på banen til vannbevegelsen. Hvis spaken roteres 45 grader, vil strømmen av væske utføres i en avkortet modus.
Som et tetningslag for gapet mellom huset og den polerte overflaten av den bevegelige innretningen, brukes enderinger som presses mot av spesielle fjærer eller koblingsbolter.

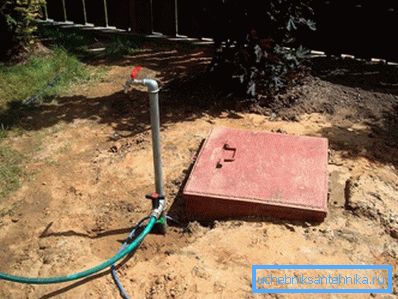

Slike produkter i levekår kan installeres for et vaskerom. Flow kontroll er oftest gjort med og bruker en spak.
Teknisk informasjon
For å evaluere produktet, er det nødvendig å bli kjent med de tekniske egenskapene til en modell av en populær produsent. En slik anordning brukes vanligvis som vannarmaturer, som er installert på rørledninger av varmt og kaldt vannforsyningsnett.

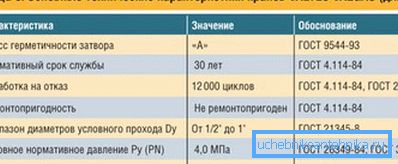

Med hensyn til teknologiske linjer kan en kran av denne typen installeres på elementene som utfører transport av gasser og væsker. For å feste slangen har en avtagbar montering. Alle produkter må overholde punktene som er angitt i GOST 19681.
funksjonen | indikator |
Nominelt trykk | 1,6 MPa |
Strøm ved lavt arbeidstrykk | 0,07 l / s |
Omtrentlig levetid | 20 år |
Felles tetthet | > 0,4 MPa |
Gjennomsnittlig ressurs | 4000 sykluser |
Nominelle dimensjoner | ? og? en tomme |
Testtrykk | 2,4 MPa |
Kraften påført spaken |

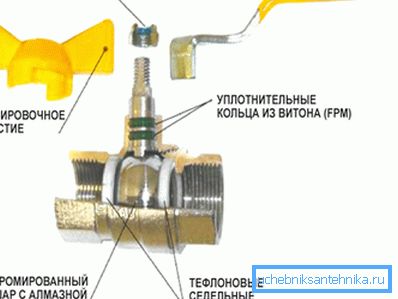

Enhetsprodukter
Dette elementet av vannarmaturer består vanligvis av et betydelig antall komponenter, selv om det er en enhet som ikke er veldig kompleks.
Følgende beskriver de grunnleggende komponentene som spiller en viktig rolle i produktets funksjon.

- bolig rommer innvendige deler, beskytter dem mot ytre påvirkninger. Den er laget av nikkelbelagt messing.
- Kuleventil er hovedelementet som brukes til å åpne og stenge strømmen. Den er laget av kobberlegering med krombelegg.
- Sadel ringer Produsert på grunnlag av Teflon, som i tillegg inneholder karbon og elastomer.
- lager Det er et kinematisk element som overfører kraft fra drivmekanismen.
- Tetningsringer tillate deg å forbedre tetting. Hovedmaterialet er gummi.

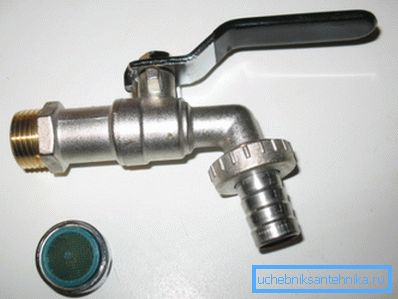

- Anodisert stålslangekontakt - Dette er et stykke i form av en ermet, som er nødvendig for tilkobling til rørledningssystemet.
- Hettemutter refererer til elementene i den gjengede rørforbindelsen for gjennomføring av den spiralformede overføring.
- Silumin-klaffhåndtak Med festeskrue kan du utføre grunnleggende handlinger ved overlapping av vann

MERK! En spesiell ABS plastsprer leveres vanligvis med dette produktet. Materialet i seg selv er en harpiksbestandig mot mekanisk skade.

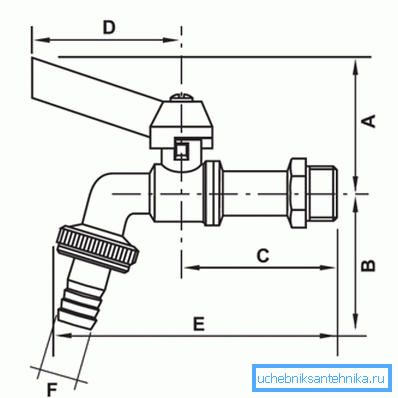

Samlede dimensjoner
For bedre forståelse av parametrene, foreslås det å ta en titt på et spesialtabell, hvor grunndataene for ball-type koblingsmodeller er gitt. Trådstørrelse er vanligvis angitt med en brøkdel, men i dette tilfellet er skråstrek utelatt.
tråd | Avstander i millimeter | ||
Fra kanten av håndtaket til ventilens sentrale akse | Fra bunnen av dysen til sentralaksen | Fra toppen av håndtaket til midten av kanalen | |
1 2 | 56 | 48 | 49 |
3 4 | 56 | 57 | 52 |
Installasjonsanvisninger
- Koblingen av produktet med rør skal utføres ved bruk av fluoroplastiske materialer for komprimering for å forbedre tetthetsytelsen.
- Ved montering anbefales det ikke å bruke rørnøkler av spak type tilhørende kategorien over det andre nummeret. Påvirkningen er tillatt direkte på heksekanten av dysen.
- Fiksering av fleksible slanger til beslag skal gjøres ved hjelp av tradisjonelle skrueklemmer. Bruken av ulike typer ledninger i dette tilfellet er ikke tillatt.
- Ved å installere ventilen, kan du ikke overskride det maksimale mulige dreiemoment. For gjengede produkter? - 30 Nm, og for en gjenget tilkobling i trinn? - 40 Nm.
Anbefalinger for bruk
- Produktene må brukes under visse trykk- og temperaturforhold. Disse dataene er vanligvis nevnt i beskrivelsen av produktets tekniske egenskaper.
- Ikke bruk enheten hvis mutteren som holder håndtaket, er i svekket tilstand. Ellers kan aksjen mislykkes.

Mulige feil
Ofte er det en lekkasje i koblingen, noe som hovedsakelig skyldes dårlig tetting av leddet under installasjonsarbeid. Du kan fikse problemet ved å bytte forseglingen, men det må demonteres.
Væskelekkasje kan også forekomme fra under foringsmutteren. I dette tilfellet kan det antas at forseglingspakningen er skadet. Etter at den er erstattet, fungerer produktet vanligvis normalt.
Hvis det strømmer direkte fra under stengelen, så kan vi med høy sannsynlighet snakke om slitasje på tetningsdekslet, noe som betyr at en komplett utskifting av kranen vil bli nødvendig.
Transport og lagring
- Produkter av denne typen skal lagres i emballasjen der de ble levert til forbrukermarkedet. Hovedbetingelsene som krever samsvar, presenteres i avsnittene i GOST 15150.
- Når det gjelder transport av ferdige produkter, bør den utføres i henhold til samme tekniske dokumentasjon som i forrige avsnitt.

Som en konklusjon

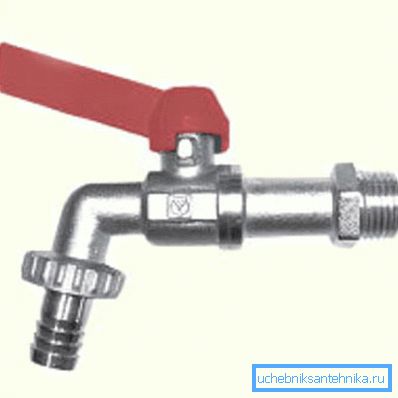

Oven ble presentert instruksjonen for bekjentskap med det faktum at slike kraner for analyse av væsker fra vannforsyningssystemer og andre kommunikasjonsnettverk. Ved salg av vanligvis angitte symboler. Eksempel: KV 15 DN15. Dette innebærer at en bestemt type vannkran tilbys med en nominell diameter på 15 mm. Andre detaljer gjenspeiles i videoen i denne artikkelen.
