Neddykkbare pumper for brønner: den første bekjennelsen

Hvordan fungerer en brønnpumpe? Hva er kjennetegnene og hvordan du velger en nedsenkbar pumpe for en brønn? Hva bør du være spesielt oppmerksom på når du installerer den?

I artikkelen vil vi prøve å svare på disse og noen andre spørsmål.

Arbeidsforhold

Hva er betingelsene for innenlandske brønnpumper?

Å forstå dette vil gi oss en klarere forståelse av hvilke egenskaper som er viktigst når du vurderer en enhet.

• Vann avkjølt av pumpen brukes til å kjøle motoren.. Kvaliteten på kjølingen påvirkes blant annet av gapet mellom apparathuset og brønnens vegger: For lite avstand er uønsket. Videre: i dette tilfellet er det fare for å sette fast produktet ved senking eller fjerning.
• Pumpen er suspendert i en viss avstand fra bunnen av brønnen; mens det meste av tiden er vannkolonnen over det noen få meter. På denne måten kompenseres uunngåelige sesongvariasjoner i grunnvannsnivået.
• Tjeneste, for å si det mildt, vanskelig. Fjerning av produktet fra en dybde på flere titalls meter er ikke en triviell oppgave i seg selv; borehull deformasjon kan godt gjøre det umulig.

Vær oppmerksom på at det er ganske mulig å montere en nedsenkbar pumpe i brønnen med egne hender, da løfter den når foringsrøret deformeres, kan det være nødvendig med involvering av boreutstyr.

• Hodet, som skal skape enheten vår, er ikke begrenset av avstanden til overflaten. Et overskudd er nødvendig, noe som ikke bare vil skape nok trykk til å betjene avløpstankene og blanderne, men også overvinne rørets hydrauliske motstand.

klassifisering

Så, hva er de enhetene vi diskuterer?

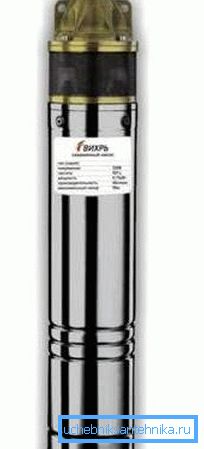

vortex

Dens design er ganske enkel: pumpehjulet skaper for mye trykk på avstand fra rotasjonsaksen; langs aksen, derimot oppstår et vakuum som gir vanninntak fra brønnen. Det ser ut som at ordningen er enkel og feiltolerant, slik at prisen på pumpen vil være minimal, og levetiden vil bli god.

Men som alltid er djevelen i detaljene.

Husk hva press bør skape denne enheten. På tiotalls meter, ikke sant? For å gi et overtrykk på 7-9 kgf / cm2 ved utløpet, må gapet mellom pumpehjulet og foringsrøret beregnes i brøkdeler av en millimeter - ellers vil vannet bare rulle rundt i en sirkel.

Hvis inntaket av store partikler som kan kile pumpehjulet, kan det forhindre grovfilter ved inngangen, hva skal man gjøre med små slipemidler? De bærer kniver og knuser skroget; Som et resultat er det nødvendig med dårlige reparasjoner, noe som resulterer i en komplett utskifting av pumpedelen.

Kaptein Bevis foreslår: Vortex pumper brukes kun for brønner med eksepsjonelt rent vann som inneholder ikke mer enn 30 gram urenheter per kubikkmeter volum.

skrue

Skru borehullspumper - det nøyaktige motsatt av hvirvel i form av fastidiousness i forhold til urenheter. De takler løftevæsker som inneholder opptil 50 prosent av sand og annet suspendert materiale. Hvordan oppnås dette?

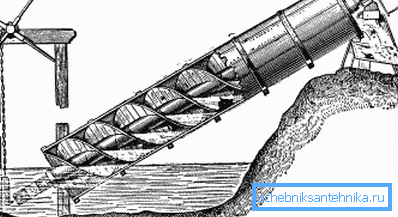

I hjertet av designet er Archimedes skruen (eller ormen), et konstruktivt element som brukes av den gamle greske oppfinneren til å løfte vann i antikken. Roterende, det skaper dynamisk bevegelige områder med høyt trykk.

En slik enhet genererer flere designfunksjoner.

• Behovet for en separat motor, samt problemer med dens vanntetting, forsvinner. Den roterende ormen i seg selv er rotoren til den elektriske motoren, og kroppen er dens stator.
• Effektiviteten til enheten er bare 50-70 prosent, noe som er mye verre enn konkurrerende løsninger. En del av energien blir brukt på ubrukelig blanding og oppvarming av vann: Pumpens egen hydrauliske motstand er ekstremt høy.
• Ytelsen er også merkbart lavere enn konkurrentene.
• Utløpsvann krever obligatorisk filtrering. Imidlertid blir anordninger av denne type oftere brukt for kontinuerlig drift i brønner, men for rengjøring under silting eller under preoperativ forberedelse.
• Fra hullet mellom ormen og huset (den såkalte komprimeringspasningen) avhenger av pumpens ytelse. De tettere delene passer, jo høyere ytelse og trykk på uttaket.

Men: Statorens ressurs reduseres gjentatte ganger på grunn av den økende grad av mekanisk slitasje.

• Hvis rotorene er laget så hardt og slitesterkt som mulig (som regel brukes rustfritt stål), så brukes elastiske materialer, inkludert gummibaserte forbindelser, mye til stators indre skall.

membran

Rimelighet av enheter av denne typen er utenfor konkurransen. Årsaken er at designen er enkel: den elastiske membranen drives av en solenoid, som en høyfrekvent styringskrets leveres med strøm; Kuleventiler tvinger vann til å bevege seg i riktig retning, og blokkerer bevegelsen under membranets returslag.

Til tross for billigheten kan en potensiell kjøper anbefales å holde så langt fra membranpumpe som mulig.

Hva er årsaken til denne instruksjonen?

• Membranressursen er begrenset, uavhengig av kvaliteten og materialet som brukes til produksjonen. Den blir deformert i arbeidsprosessen, noe som uunngåelig på et eller annet tidspunkt fører til ødeleggelsen. Å heve pumpen for vedlikehold, som vi husker, er en tvilsom nytelse.
• En kulventil klemt med sand eller en liten pebble forårsaker en tomgangspumpedrift med en meget rask solenoidfeil.

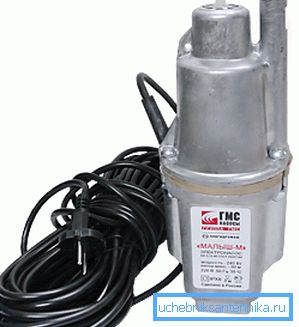

• Trykket og ytelsen til et slikt produkt er under noen kritikk. En typisk representant for denne klassen - den innenlandske Malysh - ble mye brukt flere tiår siden i landbrønner og grunne brønner; Nå blir alle membraninnretningene praktisk talt erstattet av følgende type pumper - sentrifugal.

sentrifugal

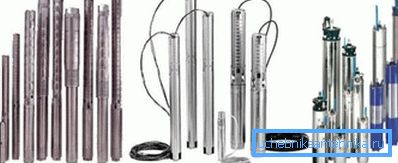

Det er under denne ordningen at de fleste av enhetene som selges i dag, jobber. Strukturelt ligner de sterkt vortex; Imidlertid er gapet mellom pumpehjulet og foringsrøret mye større, noe som gjør konstruksjonen mindre følsom for urenheter. Partikler opp til 2 millimeter i størrelse og mengden suspensjoner opptil 150 gram pr. Kubikkmeter skaper ikke problemer.

Hvordan er trykket og ytelsen gitt? Tross alt ser det ut til å være åpenbart at de viktigste tekniske egenskapene til nedsenkbare pumper for brønner - hode og ytelse - skal øke katastrofalt med økt klaring mellom pumpehjulet og huset, burde det ikke?

Problemet er løst enkelt og grasiøst. På motorakselen installeres flere trinn suksessivt, hver av dem består av en pumpehjul og en diffusor. Hvert trinn øker trykket med 5 - 10 meter; Som et resultat kan overtrykket ved utløpet være 20 eller flere atmosfærer.

utvalg

Så bores brønnen, foringsrøret er installert. Vi er i butikken og vi skal kjøpe en enhet som i de neste årene vil gi oss vann - drikker og er beregnet på husholdningsbehov. Hva skal du se etter når du kjøper?

Hodetrykk

Nominelt trykk bør ikke være mindre enn nødvendig; Et betydelig overskudd av det er imidlertid også uønsket: Resultatet vil ikke bare være for stort energiforbruk, men også potensielle problemer med fleksible tilkoblinger (de er ikke for bestandige mot høyt arbeidstrykk).

Hvordan beregne behovet?

1. Ta dybden på pumpen. Minste avstand fra bunnen av brønnen er omtrent en meter; tar hensyn til grunnvannsfluktuasjoner, anbefales det å senke pumpen ca 5-10 meter fra vannoverflaten. Dybden på de tomme og vannfylte delene av bagasjerommet er enkelt punktert med et ledningsvektstauke - det er nok å måle den tørre og våte delen av tauet.

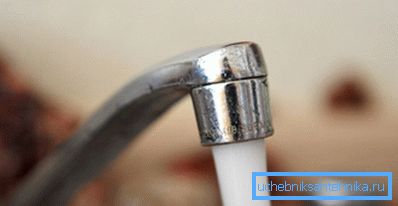

2. Den resulterende verdien legges til 30 meter. For høyt trykk bør skape det trykk som er nødvendig for normal drift av blandere og fyllventiler i vannforsyningssystemet.
3. 10% legges til resultatet for uregnede tap.

Så, for en pumpe nedsenket til en dybde på 40 meter, er det nominelle hode på (40 + 30) * 1,1 = 77 meter ønskelig.

Merk: I praksis blir resultatet avrundet til ti meter. I vårt tilfelle er det verdt å kjøpe en enhet med et nominelt trykk på 80 m.

produktivitet

Ideelt sett bør den være større enn toppvannsbehovet til familien, men ikke overstige strømningshastigheten. For en familie på 4 personer, er det vanligvis en enhet med en kapasitet på ca. 50 liter per minutt. behovet for å vanne bakgården tomter denne verdien grovt dobler.

Hvordan bestemme (til og med omtrent) strømningshastigheten?

1. Bestem høyden på vannkolonnen over pumpen. Måling, som vi allerede vet, er ikke vanskelig som en synker på et tau.
2. Vi pumper ut brønnen helt.
3. Finn ut hvor lenge vannstanden vil komme seg. For å gjøre dette gjør vi periodiske målinger med et lite intervall.

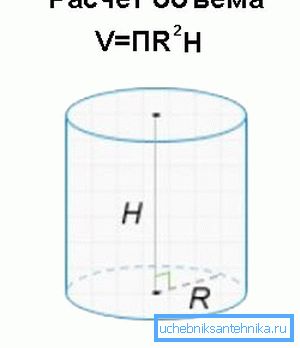

4. Vi deler volumet av pumpet ut og deretter kommet inn i brønnen for den siste tiden. Hvordan beregne volumet av vannkolonne med kjent høyde? Det er lik produktet av denne høyden og kvadratet av radiusen til foringsrøret og tallet pi. Således har en søyle med en høyde på 10 meter og en diameter på 10 cm et volum på 10x (0,05 ^ 2x3,1415) = 0,0785 m3 eller 78,5 liter.

diameter

I de fleste tilfeller er det 4 tommer (ca. 10 centimeter); Det er imidlertid 3-tommers modeller i serien av produsenter.

Merk: med samme ytelse er en pumpe med mindre diameter vanligvis dyrere. Jo mindre dimensjonene til motoren er, jo vanskeligere er det å gi det nødvendige dreiemomentet.

produsenten

Produktene fra kjente produsenter (Grundfos, Pedrolo, Wilo osv.) Varer som regel lengre og gir mye mindre problemer for eierne. I tilfelle utstyrssvikt har selskapene utviklet et servicenettverk.

montering

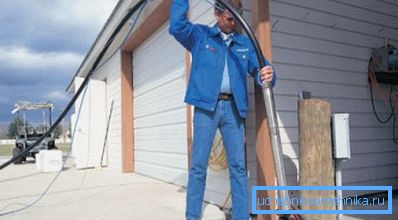

Den faktiske installasjonen av nedsenkbar pumpe i brønnen ser slik ut:

1. Brønnen pumpes, rydder fra sand og silt. Selvfølgelig, om mulig.
2. Ved pumpens utløp er festet plastrør for transport av vann. I tillegg er enheten suspendert på en stålkabel med beskyttelse mot korrosjon.
3. Deretter senkes enheten i borehullet. Husk: Avstanden til bunnen skal ikke være mindre enn en meter, ellers er sannsynligheten for fangst av silt og sand høy.

1. Kabelen er ordentlig festet på spissen. Vannrør og kabel settes inn i huset.

Oppmerksomhet: Røret ligger under bakken.

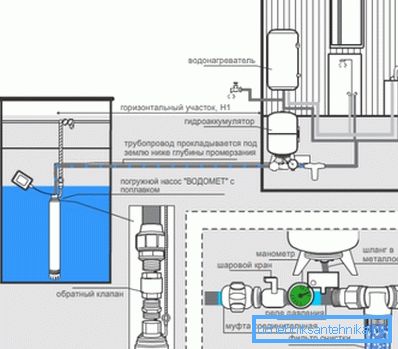

Ved tilkobling til vannforsyningen er det imidlertid verdt å vurdere en rekke nyanser.

• Hvis tilbakeslagsventilen ikke er utstyrt med selve pumpen, installeres den etter det. Uten en ventil når motoren er stoppet, vil vann fra vannforsyningssystemet strømme inn i brønnen.
• Installasjon av hydroakkumulatoren er ekstremt ønskelig. Det vil glatte ut toppene av vannbruk; I tillegg, hvis den er tilgjengelig, vil pumpen være inaktiv i en betydelig del av tiden, noe som vil spare både strøm og ressurs.
• Høyeffektenheter krever en startpakke som gradvis øker startstrømmen.

konklusjon

Vi håper at valget og installasjonen ikke vil forårsake alvorlige vanskeligheter for leseren. Videoen i denne artikkelen vil gi ytterligere nyttig informasjon. Lykke til!
