Overflatepumper for brønner gjør det mulig å pumpe vann fra grunne dyp, noe som er viktig for eiere av landhus og forstadsområder.

Vi vil snakke om de viktigste egenskapene og egenskapene til disse enhetene, samt vise hvordan du installerer overflatepumpen i brønnen.

På et bilde arbeider overfladisk pumpe.

Overflatepumpe

Enhet og formål

Enheten gjør det enkelt å organisere vanning av området.

Overflatepumper opererer på prinsippet om sugende vann ved å skape et vakuum på enden av sugeslangen, som dyppes i den andre enden i vannet. Dermed er det en trykkforskjell i forskjellige ender av slangen, og i full vakuum ved sugesiden vil det være verdien av atmosfærisk trykk, det vil si ca. 760 mm Hg.

Hvis vi erstatter kvikksølvkolonnen med en vannkolonne, vil høyden av en slik kolonne være 10,3 meter, noe som betyr at med et fullt vakuum på sugesiden kan vannet ikke stige mer enn 10,3 meter.

Med hensyn til friksjonstapet av vann mot rørveggene og et ufullstendig vakuum i systemet, vil maksimal høyde av vannet i en slik pumpe ikke være mer enn 9 meter, og hvis du tar hensyn til den horisontale delen av sugerøret, viser det seg at den virkelige arbeidshøyden vil være 7 - 8 meter.

Vær oppmerksom på! Ved beregning av parametrene, vurder avstanden fra brønnen til overflatepumpen. Her ville følgende formel være hensiktsmessig: Y = 4 (8-X), hvor Y er lengden på den horisontale delen av røret, X er sughøyden. Det vil si at fire meter av den horisontale delen svarer til en meter heis.

Diagrammet viser forholdet mellom sughøyden (X) og lengden på den horisontale delen av rørledningen fra brønnen til pumpen (Y).

Vær oppmerksom på! Fra ovenstående beregning kan vi konkludere med at overflatepumpen er konstruert for å løfte vann til en høyde på opptil 8 meter. Dette gir deg mulighet til å bruke denne enheten til vanninnsamling fra åpne reservoar, grunne sandbrønner og brønner.

Ved design er eksterne pumper delt inn i tre hovedtyper:

  1. Vortex. De mest kompakte og rimelige enhetene som kan skape et tilstrekkelig høyt trykk i systemet, men de har lav effektivitet - ikke mer enn 45%. De brukes hovedsakelig til vanning og pumping av vann fra oversvømmede lokaler, men lav effektivitet og lav pålitelighet tillater ikke å anbefale denne typen utstyr som en permanent enhet for et autonomt vannforsyningssystem;
  2. Sentrifugal. Dyrere og pålitelige enheter som skaper minst mindre enn virvelen, men stort press for å sikre vannforsyningens arbeid. De har høy effektivitet - opptil 92% - med tilstrekkelig pålitelighet for kontinuerlig bruk, noe som gjør det mulig å bruke denne typen utstyr ved drift av vannforsyningspumpestasjoner;
  3. Ejektor. De har to vannkretsløpskretser: I den første kretsen leveres væsken til ejektormunnstykket, der på grunn av Bernoulli-effekten opprettes en trykkforskjell og vann suges fra det ytre miljøet - den andre kretsen. Denne løsningen gjør det mulig å senke ejektoren til en dybde og løse problemet med å begrense sughøyden, men nå bruker de mer effektive nedsenkbare enheter, hvor prisen / kvalitet er høyere.
Ejektoren kan nedsenkes i vann.

Som vi ser, viste sentrifugalpumpeutformingen seg å være den mest praktiske, derfor vil vi dvele nærmere på dem.

Arrangert sentrifugal enhet er ganske enkelt:

  • To stasjoner er fastfestet på girkassen, i midten av det ene hullet;
  • Hullet kommuniserer med interdiskplassen, hvor skrånende platene er loddet, og skaper kanaler fra midten av rommet til kantene som er koblet til en kollektortank (diffusor) som kommuniserer med tilførselsslangen.
  • En sugeslange er koblet til hullet i midten av platen;
  • Hvis sugeslangen og interdiskplassen er fylt med væske og giret er satt i bevegelse, vil bladene skråstilt i retning motsatt rotasjonen begynne å skyve vann fra midten til kantene av mellomrommet mellom platene på grunn av sentrifugalkraften;
  • Som et resultat dannes et støvsuger i midten av hjulet og inntaksporten, og i kantene og diffusoren som kommuniserer med utløpsslangen - et område med økt trykk;
  • Under disse forholdene vil systemet streve etter likevekt, og vann vil bli presset ut av trykk fra oppsamlingstanken ved kanten av hjulet inn i utløpsslangen, mens et vakuum vil oppstå i midten av hjulet og fluid vil strømme ut av sugeslangen under atmosfærisk trykk.

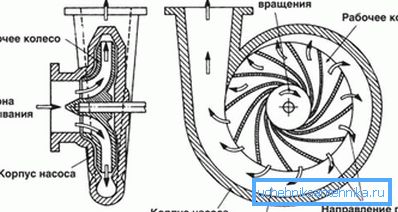

Enheten er en sentrifugalpumpe.

Som et resultat dannes en kontinuerlig sirkulasjon og vann pumpes fra ett punkt til et annet, hvilket var det som var nødvendig for å oppnå. For arbeid i det selvstyrte vannforsyningssystemet til huset, er overflatenheten imidlertid ikke uavhengig brukt fra brønnen, men en såkalt pumpestasjon er samlet, som er beskrevet mer detaljert i neste avsnitt.

Pumpestasjon

Pumping stasjon montering.

For normal drift av overflatepumpen som en del av vannforsyningssystemet til et bolighus, er det koblet til en lagertank og et automatisk aktiveringsstyringssystem. Dette er nødvendig for å redusere antall enhetstarter per tidsenhet.

Faktum er at når du slår på strømmen på motorviklingen, vises toppverdier av størrelsen på strømmen, som kalles innstrømningsstrømmer. Disse strømmene medfører en ødeleggende effekt på enheten, og derfor er det mye bedre fra arbeidsprosjektet til den elektriske motoren at den fungerer med det minste antall start-sykluser.

Diagrammer av verdier av startstrømmer i elektrisk motor viser en femfoldig økning i belastningsstrøm ved oppstart.

På den annen side er pumpens konstante drift ikke nødvendig og er urentabel økonomisk, da den bruker mye energi og tømmer brønnen. Åpenbart er det nødvendig å skape en viss mengde vann og trykk i systemet, som dekker de konstante på-og-av-VVS-armaturene og kranene, og bare når dette trykket faller under visse verdier, vil pumpen slå på og gjenopprette reserven.

Enhetens akkumulatortankakkumulator.

Når en viss topptrykksverdi er nådd i oppbevaringstanken, vil pumpen derfor automatisk slå seg av.

Så vi nærmet seg pumpenheten, og hoveddelene er:

  1. Hydroakkumulator eller mottaker. Det er en metall eller plast tank, inne i hvilken er en gummi pære (membran). Rundt pæren komprimeres til 3,5 atm. luft og vannet til pæren er under konstant trykk;
  2. Trykkbryter Den er satt til lavere og øvre trippingsverdier, og når den nedre grensen er nådd, lukker terminaler kretsen, og når den øvre grensen er nådd, åpnes den. Som et resultat blir pumpen slått på ved et kritisk trykkfall i tanken, og når maksimumverdien gjenopprettes, slås den av.
  3. Trykkmåler. Enhet for måling av trykk og styring av reléinnstillinger og automatisering;
  4. Sentrifugal pumpe;
  5. Sugeslange med tilbakeslagsventil og filter på enden;
  6. Den gir (tvinge) slangen;
  7. Fem-pin montering. Kreves for å bytte alle listede deler til ett system.

    Diagram over pumpestasjonen.

Vær oppmerksom på! Med en tilstrekkelig mengde oppbevaringsmottaker, vil systemet sjelden slå pumpen på, noe som vil øke levetiden betydelig, samt øke levetiden til motorstartere og klemmer. I tillegg vil i vannforsyningssystemet det ikke være noen trykktopper og deres karakteristiske hydrauliske hammer, som vil beskytte ventiler og rørforbindelser.

Kobler pumpestasjonen til brønnen

Den generelle ordningen for det autonome vannforsyningssystemet til et privat hus.

Hvis du planlegger å koble overflatepumpen til brønnen med egne hender, vil vår trinnvise instruksjon hjelpe deg:

  1. Pumpestasjonen (eller separat pumpen) er montert på en fast fast base og bena er festet med bolter eller ankre. Det anbefales å installere en gummimatte under installasjonen for å redusere enhetens vibrasjonsaktivitet;
Enheten er installert på en solid base.
  1. Utgangen (forsyning) åpning av pumpen er koblet til tommelen utgang på den fem-terminale montering med en slange eller direkte;
Pumpeuttaket er koblet til beslaget.
  1. Hydroaccumulatortanken er også koblet til tommens utløp med choke ved hjelp av en myk slange eller direkte;
Akkumulatoren er koblet til tommers utgang.
  1. Den gjenværende tommerhullpassingen er koblet til det indre vannrøret hjemme;
Ordningen for monteringssystemet.
  1. Til hullet? tommer på monteringskruen trykkmåler;

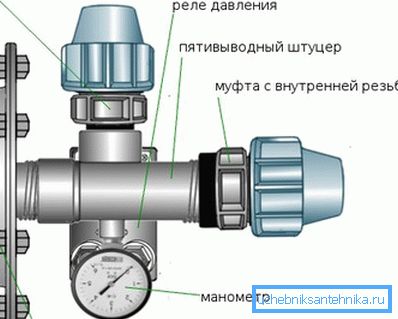

Tilkoblingsstedsmåler.
  1. Trykkbryteren er festet til det gjenværende ubrukte siste hullet i dysen;
Fest trykkbryteren.
  1. Sugeporten på pumpen er koblet til vanninntaksledningen;
Pumpen er koblet til røret fra brønnen.
  1. Enden av vanninntaksledningen er forsynt med en tilbakeslagsventil og et grovt vannfilter og senkes ned i brønnen (avstanden til bunnen er minst en meter);
Monter filteret og kontrollventilen.
  1. Strømledningen til pumpen er koblet til de normalt åpne klemmene på trykkbryteren og reléet selv - til stikkontakten 220 V;
Figuren viser tilkoblingspunktene til pumpen og strøm til reléet.
  1. Arbeidsplassen til pumpen er fylt med vann gjennom et spesielt hull i huset og enheten er startet opp;
Arbeidsplassen til pumpen er fylt med vann.
  1. Kraner i huset er stengt og venter på å fylle tanken. Når tanken er full, og pumpen er slått av, kutt av trykket på trykkmåleren;
  2. Da er kranene låst opp og vannet slippes til pumpen er slått på igjen. Legg merke til bytte trykk;
  3. Til slutt sammenlign de oppnådde trykkverdiene med passdataene til mottakeren og juster om nødvendig trykkbryteren.
Reléene er innstilt med justeringsskruer.

Vær oppmerksom på! Alle leddene i beslaget med rørene skal forsynes med kobling med muttere, og mellom beslag og tank, samt mellom montering og vannrør bør være innebygde kuleventiler.

konklusjon

Overflatepumper er mye brukt i autonome vannforsyningssystemer for tilførsel av vann fra grunne brønner og brønner. Med hjelp av vår guide vil du være i stand til å koble til og etablere et system for å levere vann fra en brønn eller annen kilde. Du kan studere problemet mer dypt ved hjelp av videoen i denne artikkelen.
