Passasjeventil - flytmester

Hvert minutt og hver dag store mengder forskjellige stoffer - vann og oljeprodukter, oljer og gasser - beveger seg langs rørledninger. Et av elementene til ventiler som er ansvarlige for bevegelsen av trafikkstrømmer er en kulventil.

Funksjonene inkluderer stopp og start, kontroll og på grunn av utformingen av enkelte arter og blanding av transporterte medier.

Det viktigste med kranen

Reguleringsventilen gjennom passasjen er beregnet for forstoppelse og oppstart av mediet og regulering av strømningshastigheten. Kuleventilen skiller seg fra en serie passasjer med minimal hydraulisk tap, som oppnås takket være kulventilen. Det er denne typen låsemekanisme som brukes i gassrørledninger.

Det er en rekke fordeler som er:

• i den enkle strukturen av armeringsenheten;
• høy grad av tetthet;
• motstand mot aggressive medier;
• enkel administrasjon;
• kompakthet;
• klart begrenset svingradius på håndtaket;
• multi-stream blandingsfunksjoner;
• universell gjennomstrømning - fra flytende til viskøs media, samt medier med urenheter (slam, masse).

For ballventiler, messing, stål, støpejern, polypropylen, polyetylen, keramikk og aluminium brukes hovedsakelig. Reder er laget av grafitt, plast, gummi og ulike metaller.

Kuleventil design

Kuleventilen gjennom passasjen er en forsterkning med kvartstopp roterende mekanisme. Hovedoppgaven er å helt åpne eller overlappe, men ikke å regulere styrken til trafikkstrømmen. Ved ufullstendig åpning av forstoppelse i høytrykksrør kan det oppstå turbulens, noe som gradvis fører til tap av tetthet.

Låsemodellens prinsipp er enkelt - å dreie håndtaket mot klokka 90 ° betyr at ventilen er helt åpen når spaken er parallell med røret og lukket - i en posisjon vinkelrett på den.

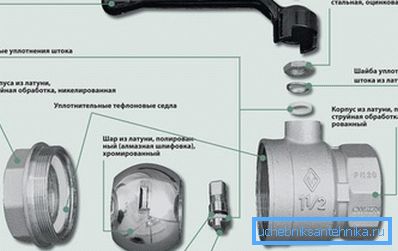

Armeringsenheten er:

• sfærisk lås som har et gjennomgående hull;
• 2 sadler som holder sfæren;
• spindel;
• boliger, hvor de ovennevnte elementene er lokalisert;
• kontrollhåndtak som kobles til spindelen.

Kranens kropp kan være monolitisk eller sammenleggbar. Den demonterbare konstruksjonen er uegnet til vedlikehold og reparasjon, så prisen er lav. Sammenleggingsalternativet kan repareres, noe som gjør det mulig å operere i svært lang tid.

Den lille diameteren av hullet i ballens forstoppelse krever ikke mye innsats for å kontrollere det. Stor blenderdiameter kan kreve bruk av en lengre håndtak eller en automatisk drivenhet.

Vær oppmerksom på! Et langt håndtak er ikke alltid hensiktsmessig, spesielt hvis kranen er installert i trange forhold. Andre rør kan forstyrre å snu den; installasjon av en elektrisk drev på en kran kan være veien ut.

Anvendelsesområder

Kuleventiler i dag er uunnværlige i kjemi-, olje- og gassindustrien, verktøy, som gir boliger med gass og varme. I leiligheter plasseres slike enheter på tilførselsrørene til utstyret.

Bruk av knuter skjer i streng overensstemmelse med deres klasse av tetthet.

Sekvensering av denne prosess er regulert GOST 24856-81, i overensstemmelse med hvilken ventillegemet har en viss farge i samsvar med dens anvendelse:

• vanntrafikk er indikert i blått;
• gass ​​gul;
• petroleum og petroleumsprodukter - svart.

Klassifisering av låsemidler

I henhold til metoden for tilkobling til rørledningen har balllåseinnretninger følgende typer:

• flens - er sammenleggbare og støpte, tåler høyt trykk og er derfor velkomne i motorveier med en tverrsnittsdiameter på mer enn 46 mm fra gassindustrien og oljeraffinaderier;

• kopling - vellykket brukt i rørledninger med et tverrsnitt på opptil 45 mm, i felles oppvarming, gass og vann systemer;
• Nipple - oftest brukt i næringsmiddel- og kjemisk industri, er hovedfordelen repairability og gjenbrukbar montering / demontering;
• sveiset - er karakteristisk for bruk i byggfeltet, installert en gang, prisen er relativt lav;

• kombinert - Monteringsalternativer er mulige, kan styres, er dype i jorden, takket være ventilens utvidede akse.

I retning av trafikkstrøm og antall dyser:

• Checkpoints - innløp / utløp er på samme akse, montert på nivåer av rør av forskjellige diametre;
• vinklet - hullets akse er vinkelrett på hverandre, hovedsakelig plassert på steder for tilkobling til husholdningsapparater, for eksempel til batteriet;

• treveis (miksere);
• Multi.

Avhengig av båndbredden deler:

• full boring - opp til 100%;
• standard - opptil 50%;
• Ikke full 70-80% flyt.

Diameteren av hullet i porten til en fullboringskuleventil faller sammen med rørets innvendige diameter, og derfor blir den hydrauliske motstanden minimert, slik som trykkfallet. Slike beslag er godt egnet for væsker.

Hullet i ballen til ikke-fullpass-forsamlingen er tvert imot mindre og kan være konisk i form (ett eller to symmetriske passeringer), og derfor er det større hydraulisk motstand. Den lille diameteren "letter" slike kraner, de er holdbare, siden de slipper små strømmer og belastningen på ballen minker, fordeler seg forskjellig i pris.

Generelle installasjonsregler

Du bør ikke minne om at operasjonstiden og kvaliteten på arbeidet avhenger av kompetent installasjon av en forsterkningsenhet.

Generelle installasjonsinstruksjoner inkluderer:

1. Det endelige valget av installasjonssted og levering av fri tilgang til det til installasjon og reparasjonsarbeid i fremtiden.
2. Behovet for å kontrollere parametervennligheten som diameteren til ventilen og røret, portens kapasitet og dens kompatibilitet med arbeidsforholdene (type medium, maksimalt trykk i rørledningen og temperaturen).

1. For å vite retningen for den transporterte strømmen, som dessuten vises ved "innløp / utløp" piler på enhetens kropp.
2. Passende plassering og type tråd.
3. Bruken av tetningsbånd i de gjengede elementene, som må vikles med en viss innsats for å sikre tetting.

Vær oppmerksom på! For å rulle FUM-båndet riktig med egne hender, bør du se en åpen ekstern tråd foran festet. Fest båndet med urviseren.

1. Når de er flensete, må konstruksjonen på kranen og røret være den samme.

Oppsummering

Ventiler som svarer til rørledningens tekniske egenskaper og mediet som skal sendes gjennom, vil fungere kvalitativt og i lang tid. Fordelene med lukkeren, en enkel og samtidig ideell form, blir vellykket brukt både i industri og bolig.

Videoen i denne artikkelen viser et av alternativene for bruk av en trykkventil (i dette eksempelet for å organisere drypp vanning).
