Pumper for vannforsyning fra en brønn: la oss organisere

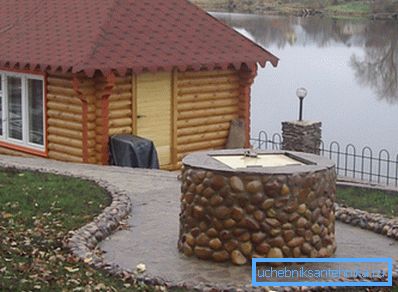

Hvordan organisere en permanent vannforsyning av et landsted med en brønn som vannkilde? Hvilke elementer bør inkludere VVS? Hva er tegnene til å velge en nedsenkbar pumpe? La oss prøve å svare på disse spørsmålene.

ordningen

elementer

La oss starte med en liste over grunnleggende elementer som bør inkludere den enkleste ordningen med vannforsyning fra en brønn med en nedsenkbar pumpe.

• Egentlig pumpe, løfter vann fra bunnen av brønnen og gir for mye trykk i vannforsyningssystemet.

For å klargjøre: Overflatepumper kan i prinsippet også brukes til å organisere vannforsyningen til forstedene; Dypet der de kan løfte vannet, er imidlertid i beste fall begrenset til 7-8 meter. Årsaken ligger i fysikkens grunnleggende lover. Det absolutte vakuum i røret er i stand til å heve vannkolonnen med 10 meter ved atmosfærisk trykk; en ekte pumpe skaper et mye lavere vakuum.

• Kontroller ventilen ved pumpens utløp. Det vil ikke tillate vannet som har fylt røret for å strømme tilbake i brønnen.
• Hydroaccumulator - tank med elastisk gummimembran som skiller vann og luftrom. Denne enheten er i stand til å samle en viss mengde vann samtidig som det oppstår et overtrykk i kretsen. Jo større volumet av akkumulatoren, desto sjeldnere vil pumpen slå på under daglig bruk av vannforsyningssystemet.
• Trykkføler og relé som styrer pumpeffekten.

I stedet for en hydroakkumulator og trykksensor, kan du bruke en lagertank med en vannstandssensor som er hevet til loftet i huset eller til en naturlig høyde.

Kapasitet gjør at du kan lagre mer vann Imidlertid er denne løsningen ikke uten feil.

1. Typisk for et landhus trebjelke tak er ikke designet for en last på flere hundre kilo skapt av tanken.
2. Hodet i kretsen vil bli begrenset av tankens høyde over vannuttaket (vanligvis 2,5 - 5 meter). Dette er bare nok til å sikre at blandebatterier med luftbeholdere og toilettcisterner virker. Innløpsventilene til vaskemaskiner, trykksensorer av momentan vannvarmere og noen andre innretninger er i stand til å operere ved et overtrykk på minst 0,3-0,6 kgf / cm2.
3. En stor tilførsel av vann ved en liten vanntrekk vil bety at vannet vil begynne å stagnere. I brønnen blir den kontinuerlig oppdatert på grunn av grunnvannets migrering; i samme tank kan vel begynne å blomstre.

rørene

Den optimale løsningen for å legge vannforsyningssystemet fra brønnen til huset er et polyetylenrør ved kompressionsbeslag. Argumenter?

Vær så snill.

• Polyetylen er ikke redd for forskyvning og bevegelse av jorda: den er elastisk.
• Elastisiteten opprettholdes ved negative temperaturer. Hvis vann fryser i røret, vil ispluggen ikke bryte den, men bare utvide den litt. Etter opptining av rørleggerarbeid kommer tilbake til sin opprinnelige størrelse.
• Montering krever ikke andre verktøy enn en miterkniv. Alle beslag er montert for hånd.

Installasjonsregler

Det er ikke så mange regler som skal følges når du bygger et autonomt vannforsyningssystem med egne hender.

• Både røret mellom huset og brønnen og inngangen til brønnen må være under nivået av jordfrysing.

Tips: hvor det ikke er mulig, er rørledningen pakket i et varmeisolerende skall med en selvregulerende varmekabel satt inn i den.

• På rørledningens nedre punkt er det ønskelig å tilveiebringe en avfallsventil for fullstendig drenering. Instruksjonen er først og fremst relevant for de husene som ikke er oppvarmet om vinteren.

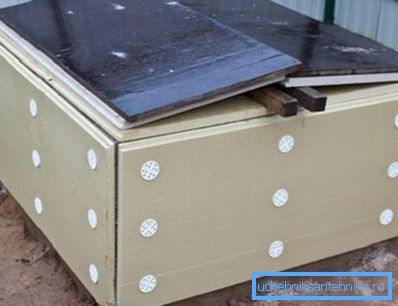

• Brønnen er stengt fra rusk og isolert for å unngå frysing.

Trykkføleren er kalibrert slik at pumpen starter ved et trykk på H / 10 + 1 kgf / cm2. Høyden til det øvre punktet til vannforsyningssystemet i forhold til sensoren i meter er tatt for H. Pumpens avstengningstrykk er 1,5-2 kgf / cm2 mer.

Pumpen er hengt i en avstand på omtrent en meter fra bunnen av brønnen. I dette tilfellet suger det ikke silt og sand.

På bunnen av brønnbunnen filteret er arrangert fra flere lag med sand og murstein. Den gjørme bunnen er også dekket med et skjermskjerm. For sin konstruksjon er det bedre å bruke rottingark.

Valg av pumpe

Hva skal være nedsenkbar pumpe i brønnen for vannforsyning?

Til å begynne med formulerer vi oppgavene mot pumpen.

1. Det bør kreve minimal vedlikehold og ha en maksimal overhalingstid.
2. Han vil transportere rent vann med et minimum av suspendert materiale.

Vi vender nå til typer pumper. Det er bare tre av dem i markedssektoren som interesserer oss.

Membran (vibrasjon)

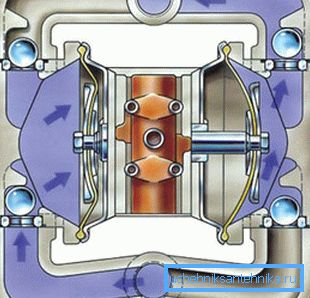

Dens design er basert på et arbeidskammer med et par tilbakeslagsventiler, en magnetventil med en fjærbelastet ferromagnetisk kjerne og en eller to elastiske membraner.

Hvordan fungerer denne ordningen?

1. Magnetventilen er drevet.
2. Induktoren genererer et elektromagnetisk felt som driver kjernen sammen med en membran festet til den. Membranen skaper for mye trykk i arbeidskammeret; Overflødig vann tvinges inn i utløpet gjennom en åpen tilbakeslagsventil. Den andre ventilen - lukket - blokkerer forskyvningen av vann i innløpsrøret.
3. Etter at kraften er fjernet fra solenoiden, returnerer fjæren den til sin opprinnelige posisjon. I dette tilfellet reverseres posisjonsventilens stilling, slik at vann trekkes ikke fra utløpet, men fra innløpsrøret.
4. Syklusen gjentas.

Den største fordelen med vibrasjonspumpen er den lave prisen med moderat ytelse og godt hode. Vi presenterer egenskapene til en membranflaske som er ganske utbredt i post-sovjetiske rom.

Den dårlige nyheten er at for denne hensikten er denne enheten, som alle membranpumper, absolutt ikke egnet.

• Overhalingstid er begrenset til ett til to år. Elastiske membraner deformeres mekanisk i hver arbeidscyklus; med en vibrasjonsfrekvens på ca. 100 Hz, er det ikke overraskende at etter noen tid trenger de utskifting.
• Vibrasjon fører til akselerert silting av brønnen.
• Endelig kan en kapasitet på 400 liter i timen bare være tilstrekkelig med minimal drenering og en meget kapasial hydroakkumulator.

vortex

Grunnlaget for hvirvelpumpen er en sentrifugalhjul med et minimums gap mellom det og cochlea (pumpehus). Når pumpehjulet roterer ved sin periferi, opprettes et betydelig overtrykk; henholdsvis langs aksen, oppstår en sjeldne. Det er nok å koble innløps- og utløpsdysene til de tilsvarende punktene i huset for å organisere en stabil og rask pumping av vann.

Virvelskjema:

1. Gir høy ytelse ved høye verdier av trykk og beskjeden pumpedimensjoner.

Viktig: i tilfelle en brønn er dimensjoner - høyde og diameter for en potensiell kjøper ikke avgjørende.

1. Gjør enheten ekstremt følsom overfor mengden og størrelsen på urenheter. Normen for en hvirvelpumpe er ikke mer enn 30 gram suspensjoner per kubikkmeter vann. Overskridelse av dette beløpet fører til akselerert slitasje på mekanikk med samtidig fall i hode og ytelse.

Flertrinns sentrifugal

I utgangspunktet ble det utviklet sentrifugal flertrinns pumpe system for brønner: Det er problematisk å få en stor hodeutgang på grunn av den begrensede diameteren. Det vil imidlertid være den beste løsningen for brønnen.

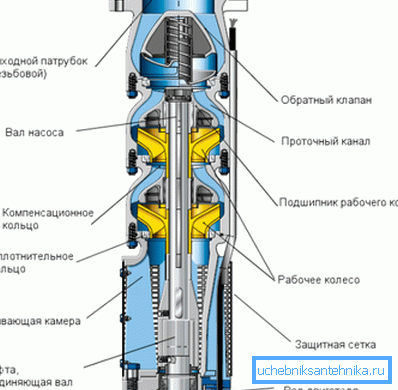

Den grunnleggende ideen er at på en aksel rotert av en enkelt elektrisk motor, er det flere impeller. Mellom dem og kroppen forblir et ganske stort gap, noe som gjør enheten ufølsom for et stort antall suspensjoner.

Et relatert problem - det uunngåelige trykkfallet - er løst enkelt og elegant: kamrene (diffusorer) på alle hjulene er koblet i serie med bevegelsene i huset. Som et resultat oppsummeres hodet generert av alle hjulene minus de små tapene på selve pumpens hydrauliske motstand.

Hodet og ytelsen

Pumpehodet skal være 30 meter større enn høydeforskjellen mellom det og toppunktet til vannforsyningssystemet. Så hvis pumpen er nedsenket på 12 meter, og toppen av vannkranene i huset ligger 4 meter over bakkenivå, bør du kjøpe en enhet med et nominelt trykk på 12 + 4 + 30 = 46 m.

Ytelse i liter per minutt beregnes grovt med en hastighet på 5 liter per person. Så, for en familie på tre, vil det være 3 * 5 = 15 l / min, eller 0,9 m3 / time.

Husk: med en økning i hydroakkumulatorens kapasitet, kan kravene til pumpens ytelse bli betydelig redusert.

konklusjon

Vi håper at våre anbefalinger vil være i stand til å hjelpe leseren i utformingen og konstruksjonen av sitt eget autonome vannforsyningssystem. Videoen i denne artikkelen, som alltid, inneholder ekstra materiale. Lykke til!
