Ringer av brønner: funksjoner, spesifikasjoner, installasjon

Selvkonstruksjon av brønnen er lettere og mer praktisk å produsere ved hjelp av armerte betongbrønner. Selvfølgelig er disse ringene forskjellige, og vi ønsker å fortelle hvilke produkter som er bedre å velge, hvordan du senker ringene inn i brønnen og hvordan du retter dem i kolonnen.

Forsterkede betongringer

avtale

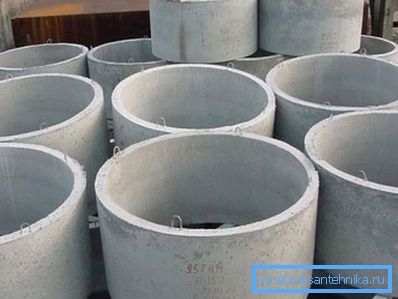

Forsterkede betongringer for konstruksjon av brønner er produkter av armert betong av tunge sylindriske karakterer med tomhet inne. For å si det enkelt, ser ringen på en kort del av røret, hvis lengde er omtrent lik diameteren.

Brønnringen er beregnet for konstruksjon av et foringsrør:

• kloakk,
• avløp,
• syn,
• eller rørleggerarbeid vel,
• så vel som for bygging av septiktanker,
• ulike samlere
• og andre underjordiske tanker.

Med andre ord, RC-ringer brukes til bygging av prefabrikkerte betongkonstruksjoner, og oftest er disse vertikale kolonner sammensatt av produkter som står oppå hverandre, festet sammen med parentes, mørtel eller egen vekt.

Oftest brukes lignende produkter til bygging av følgende strukturer:

• Brønner for drikkevannsproduksjon. Her trenger vi høyeste kvalitetsprodukter både i styrke og pålitelighet, og i sammensetning, fordi de kommer i kontakt med matproduktet;
• Avløp brønner. For konstruksjon av disse konstruksjonene, er produkter av lavere kvalitet tillatt, siden dybden av slike tanker er liten, og det er ingen kontakt med drikkevann;
• Storm- og inspeksjonsdreneringsbrønner. Det samme som med kloakk;

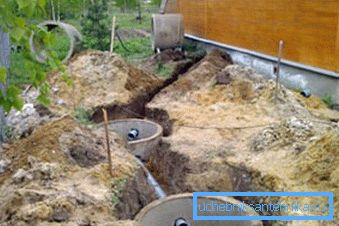

• Septiktanker. Det er økte krav til styrken og påliteligheten av leddene, da det er urenheter i denne tanken, hvor inntrengingen av disse som er utenfor konstruksjonsgrensene, er uakseptabel.
• Storm kloakker og avløpssystem. Disse strukturene er underlagt høye krav til vannmotstand og holdbarhet.

Vær oppmerksom på! Så kan vi si at armerte betongringer brukes til bygging av ulike hydrauliske konstruksjoner og for å styrke vertikale aksler av brønnaksler.

kjennetegn

Betongprodukter til bygging av brønnstammer har et bredt spekter av egenskaper. De viktigste inkluderer produktets høyde, dens indre diameter, samt masse, volum og tykkelse av veggene.

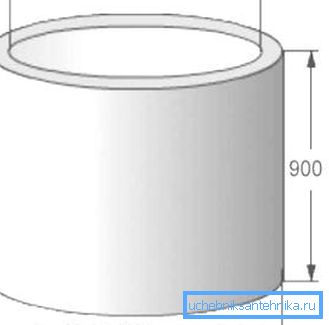

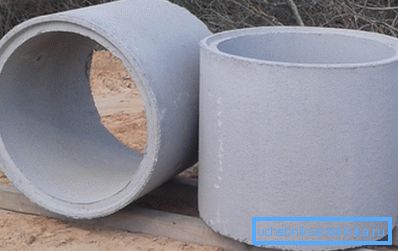

De to første egenskapene er angitt på ringmarkeringen. Den består av bokstavene KS og to tall. "COP" står for "veggring", og tallene angir indre diameter (den første i rekkefølge) og høyden på delen (det andre nummeret). For eksempel har et produkt med merking KS 10-9 en indre diameter på 10 desimeter og en høyde på 9 decimeter.

Størrelsen på betongvarene kan være svært forskjellig: høyden varierer fra 1 til 12 dm, den indre diameteren - fra 7 til 25 dm. For bygging av vann akkumulerende brønner bruker produkter med merking KS 10-9, siden de har en optimal bredde og 90 cm høyde resulterer i en masse fra 550 til 630 kg, noe som også er ganske akseptabelt.

Veggtykkelsen kan variere fra 8 til 10 cm, i tillegg kan endene av ringen være flate eller ha en lås i form av en flens. Låser gir deg mulighet til å gjøre sterkere strukturer og unngå horisontal forskyvning av kolonnen under jordbearbeidingen.

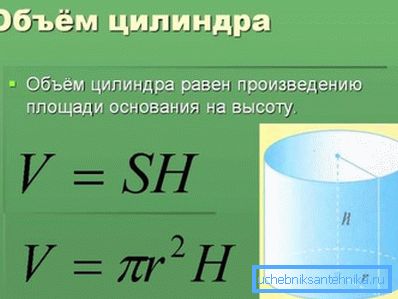

Volumet av produktet kan lett bestemmes av formelen:

V = S * h, hvor V er volumet, S er arealet på sylinderens base, h er sylinderens høyde.

Høyden er angitt i markeringen, men hvordan bestemmer du området for basen? elementære:

S =? R2, hvor? = 3,14, R =? D, D er diameteren angitt i merkingen.

Som et resultat oppnår vi: V = 0.785 * D2 * h, dessuten er D det første nummeret i merkingen, h er det andre nummeret i markeringen av delen.

For eksempel, la oss beregne hvor mange liter er i KS 10-9 brønnringen:

V = 0,785 * 1 * 0,9 = 0,7065 cu. m = 700 l.

I enkelte produkter kan høyden være lik 89 cm, volumet vil være litt lavere.

Den samme beregningen kan brukes til å beregne volumet av vann i den vannmottakende delen av fatet, men i stedet for ringhøyden, erstatt høyden på vannsøylen, som lett kan bestemmes ved å senke tauet med lasten inn i brønnen og måle lengden på den våte delen.

Montering av konstruksjoner

Nå vil vi fortelle deg hvordan du skal arbeide med betongringer under konstruksjonen av brønnen. Som allerede nevnt, bruker de til dette formål en rekke med merket COP 10-9.

Tilstedeværelsen av en lås er ikke nødvendig, mange installatører har en tendens til å være flate ender, siden kvaliteten på låsene ofte ikke er opp til par, og på grunn av dette blir produktene ujevne, i tillegg er prisen på delen med folder ca. 500 rubler høyere. Til slutt argumenterer skeptikere for at kraften av jordens heving ikke vil kunne holde noen lås eller annen festing, da den kan nå flere tonn per kvadratmeter av overflaten av strukturen.

Hvis du planlegger å bygge en brønn med egne hender, finner du monteringsanvisningene for armert betong nyttig:

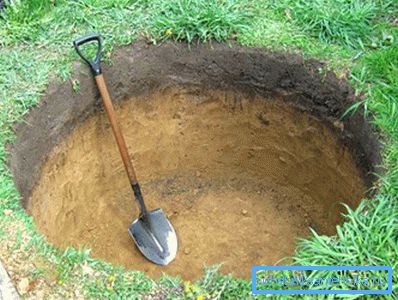

1. En grop er gravd i bakken for den første ringen om en og en halv meter dyp. Diameteren av gropen - 1,3 - 1,5 m;

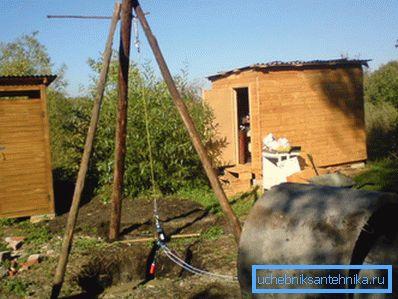

1. Over puten legger et stativ med løftestang eller en vinsj, på enden av kabelen som har marshals med fire kroker;

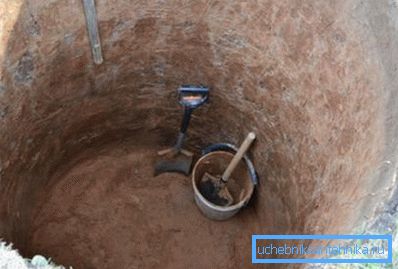

1. Før senking av ringene inn i brønnen, er bunnen av gropen nivellert og tampet;

1. Betongvarer på en sideoverflate ved hjelp av skrap eller annen håndtak og rullet til et installasjonssted som et hjul;

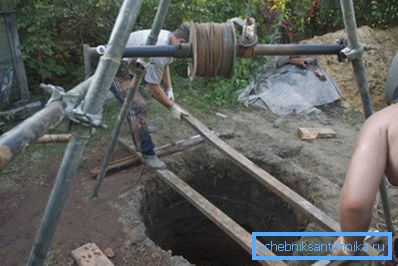

2. Gruvenes munn er dekket med et treskjold av slitesterke brett, hvor produktet rulles og settes på enden.

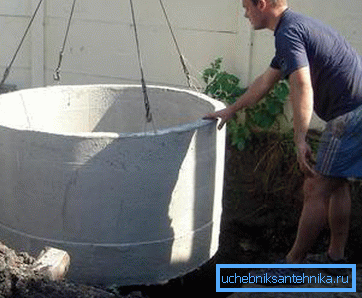

1. Monteringsbeslag med kamferkrok, innebygd i enden av ringen, og begynner å løfte betongprodukter over gropen;

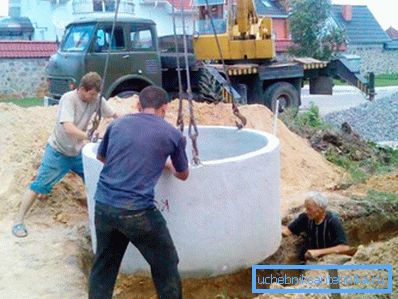

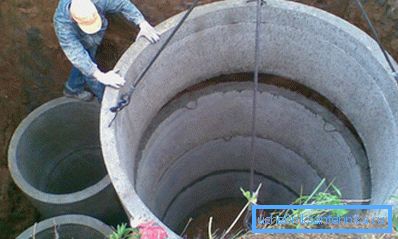

1. Når ringen henger på kabelen, blir skjoldet fjernet fra gropens munn og de begynner å senke produktet samtidig som det korrigerer sin bane ved å trykke på sideflaten og rocke den;

1. Når ringen er i konstruktørposisjonen, foldes monteringsørene innover, og enden er belagt med en løsning av sand, vann og sement. Generelt er det mye diskusjon om hvordan man går glipp av brønnenes ring, vi tilbyr det mest enkle og miljøvennlige alternativet;

1. Deretter blir puten igjen dekket med skjold, neste produkt rulles på den, løftet på stengene, skjoldet fjernes og legges på forrige del. Nøyaktigheten til installasjonen er justert manuelt eller ved bruk av løftehåndtak;

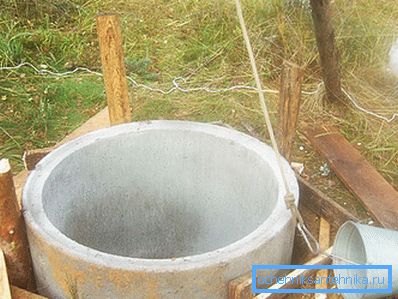

1. Deretter graver jorden opp under kolonnen, og når den faller under jordens overflate, gjentas prosessen igjen;

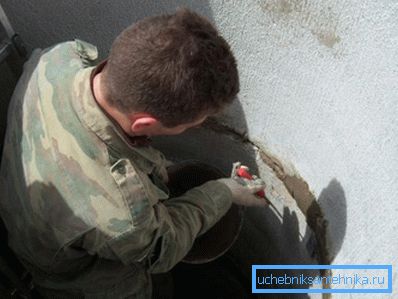

1. Etter montering av hele kolonnen smøres leddene med sementmørtel blandet med flytende glass.

Vær oppmerksom på! Skaff kun konkrete produkter fra anerkjente produsenter med et godt langsiktig rykte, siden livets brønn og tilstanden til vannet i det vil avhenge av deres kvalitet.

konklusjon

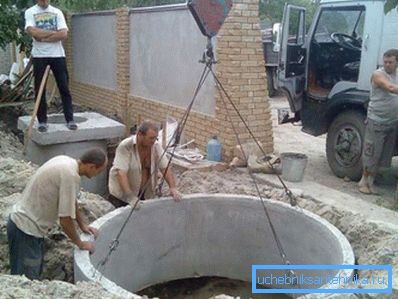

Forsterkede betongringer - det mest praktiske og trygge materialet til selvbygging av brønnen. For deres installasjon er nok to eller tre personer og en enkel løftemekanisme, vil videoen i denne artikkelen hjelpe deg med å forstå forstørrelsene i arbeidet bedre.
