Sentrifugalpumpe for brønn: hjelp til valg og

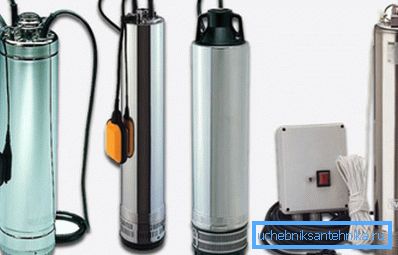

Hvordan er nedsenkbare sentrifugalpumper for brønner? Hva er egenskapene ved å velge en slik enhet? Har han noen rimelige alternativer? Skal jeg ta hensyn til noen av dens funksjoner når jeg jobber med en pumpe? La oss prøve å svare på disse spørsmålene.

Hva er det

La oss starte med en liten utflukt i mekanikkens jungel.

Det enkleste, holdbare og effektive pumpesystemet som kan brukes til å løfte og transportere relativt rent vann, er en sentrifugalhjul i cochlea - kroppen, og faktisk sterkt ligner muslingeskallet.

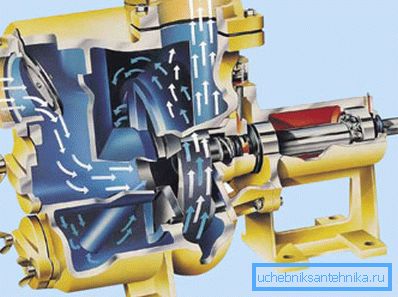

Hvordan virker en slik enhet?

• Hjulet er drevet av en elektrisk motor. I dette tilfellet kaster knivene vann til periferien av cochlea, noe som skaper et overtrykk på veggene. Det er nødvendig å åpne vannpassasjen - og det vil rush ut av skroget.

Nysgjerrig: På grunn av de hydrodynamiske egenskapene blir det største trykket skapt når utløpsdysen er tangentielt rettet mot kroppen i rotasjonsretningen til pumpehjulet.

• I området av pumpehjulets akse, vil et vakuum bli opprettet. For kontinuerlig drift av pumpen, er det nok å organisere strømmen av vann langs rotasjonsaksen.

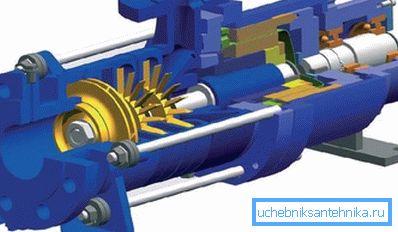

Sneglen har en skadelig funksjon. Kapasiteten på pumpen og trykket ved utløpet er større, desto mindre er gapet mellom pumpehjulet og huset. Faktisk, med et stort gap, jakter en del av vannet i en sirkel inne i skroget.

Denne egenskapen er Achilles 'hæl av den såkalte hvirvelpumpen, som vi bare har uttømmende beskrevet. Den er kun anvendelig og utelukkende for transport av rent (ikke mer enn 30 gram urenheter per kubikkmeter) vann.

Hvorfor?

1. Med et minimums gap mellom pumpehjulet og foringsrøret, målt i brøkdeler av en millimeter, virker fin sand og slitende urenheter som sandpapir. Bare noen få uker med arbeidet, vil sneglen gå ut i en tilstand av fullstendig uvirksomhet.
2. Etter hvert som gapet øker, faller trykket kraftig ved utløpet.

Imidlertid viser sentrifugalpumper vanligvis mye mer demokratiske egenskaper: Den tillatte størrelsen på faste partikler er opptil 2 millimeter, mengden av urenheter er opptil 150 g / m3. På grunn av hva?

Hovedproblemet med hvirvelpumper er løst i sentrifugale konstruksjoner enkelt og elegant.

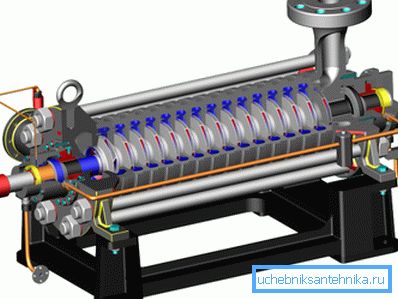

Pumpehjulet (eller, som det kalles riktig, pumpehjulet) er adskilt fra huset noen få millimeter. På grunn av det betydelige gapet som er suspendert gjennom sneglen, uten å forårsake skade på enheten. Nedgangen i trykk og ytelse kompenseres av tilstedeværelsen av flere trinn, som hver består av en pumpehjul og en diffusor.

Nyttig: hvert trinn i pumpen øker trykket ved utgangen av 5-10 meter. I dette tilfellet er kompleksiteten av designet minimal: alle impellerene roteres av en enkelt elektrisk motor.

Hjelp til å velge

Hvordan og ved hvilke tegn å velge en sentrifugalbrønnpumpe?

Hodetrykk

Dette er navnet på maksimal høyde som en enhet er i stand til å heve en vannkolonne i mangel av trykk. Hvordan bestemme hvilken verdi som er verdt å navigere?

Instruksjoner for beregning av nødvendig trykk er ganske enkle.

1. Avstanden fra pumpens dybde til overflaten tas som grunnverdien. Merk: Ikke fra speilvannet, det kommer fra pumpen. Gitt de dynamiske endringene i vannstanden synker den til en betydelig dybde.
2. Den resulterende verdien legges til 30 meter. Hvorfor så mye?

Overtrykk vil øke vannet til andre eller tredje etasje i et privat hus; I tillegg vil det sikre normal drift av rørleggerarbeid. Stopp ventiler og kraner, du vet, jobber ekstremt dårlig i fravær av overtrykk i rør.

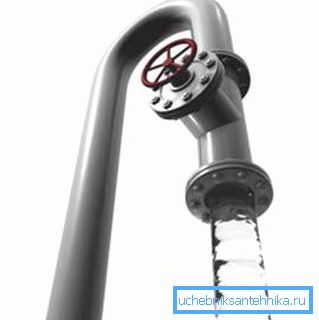

1. Ytterligere 10% legges til resultatet for ikke-regnskapsførte tap. Rør (spesielt stålrør, som har tjent i flere år og blitt grovt inne) har betydelig hydraulisk motstand. Trykket går tapt på sving på vannforsyningssystemet, på ventiler, blandere og fleksible linjer.

La oss eksempelvis beregne trykket som skal navigere når du velger en pumpe nedsenket i en brønn til en dybde på ti meter.

• Basisverdien er den samme 10 meter for overflaten.
• Vi legger til 30 meter, som er nødvendig for det vanlige arbeidet med sanitærutstyr og heving av vann til de øverste etasjene. 10 + 30 = 40.
• Ytterligere 10% for uregnede tap vil øke den beregnede verdien av hodet til 40x1.1 = 44 meter.
• Rundt den resulterende verdien på en stor måte. Tydeligvis må vi se etter en sentrifugalpumpe som gir et trykk på 50 meter.

Trenger jeg ekstra hodemargin? Nei.

Det er flere grunner.

1. Jo høyere oppgitt hode, jo høyere pris på pumpen. Det er en helt objektiv grunn til dette: design blir mer komplisert, flere tiltak legges til.
2. Større trykk betyr energioverganger. Legg merke til, ikke begrunnet.

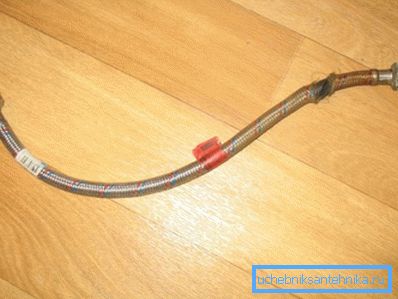

3. Endelig er overtrykk i vannforsyningen farlig for rørleggerarbeid. Først av alt - for plastinnløpsventiler i toalettskåler og fleksible tilkoblinger til blandere.

produktivitet

Ideelt sett bør den være større enn strømningshastigheten (vanninnstrømning i brønnen fra akviferer), men mindre enn topputladning.

Forresten: I nærvær av en bufferkapasitet med stor kapasitet kan det siste elementet bli oversett.

Hvordan bestemme strømningshastigheten for brønnen og vannstrømmen?

For å bestemme hvor mye vann som kommer inn i brønnen per tidsenhet, er det nok å tømme det til et fast nivå og måle tiden det tar for vannspeilet å gå tilbake til det forrige merket. Neste - enkel aritmetikk.

Anta at i en brønn med en diameter på 1,6 meter (standardstørrelsen på armerte betongringer) pumpet vi vann 2 meter fra det opprinnelige merket. Til forrige nivå returnerte hun om 1 time nøyaktig.

La oss prøve å beregne strømningshastigheten i liter per minutt.

1. Volumet av vannkolonne med en diameter på 1,6 og en høyde på 2 meter er lik 3,1415x (0,8) ^ 2x2 = 4,02112 m3, eller omtrent 4000 liter.
2. Hvert minutt 4000/60 = 67 liter vann kommer til brønnen.

Hvordan vurderer familiens behov for vann?

For å ikke lide å forsøke å måle dem, gir vi statistiske data. For en familie på 3-4 personer bør stole på 40-50 liter per minutt. Etter hvert som antall familiemedlemmer øker, øker vannkostnadene proporsjonalt; behovet for å vanne området i tillegg dobler dem.

Dimensjoner og produsent

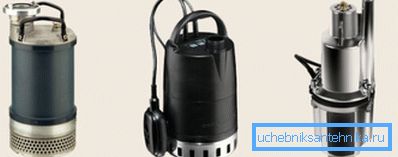

Hvis en nedsenkbar pumpe for en brønn er begrenset av diameteren til foringsrøret, så er det i tilfelle en brønn i form av dimensjoner full frihet. Jo større diameteren er, desto billigere er enheten med de samme egenskapene: med en økning i diameteren til motoren og hjulene, er det mulig å gi ytelse og dreiemoment med langt mindre ressurser. Spesielt er motorviklingen forenklet og antall impeller reduseres.

Hvilken produsent skal velge?

Det er bare to viktige faktorer:

1. Kostnad for. Hvis det gjelder en borehulls pumpe, kan besparelsene være sidelengs, siden det å hevde en feilaktig enhet ikke er en triviell oppgave, er det helt akseptabelt å ikke jage merker.
2. Plassering av service sentre. Hvis tjenesten som er autorisert av Vodomet sine produkter ligger i nærheten av deg, og Grundfos-tjenesten er i nabostaten, er valget åpenbart.

Tips: Float-bryteren er et veldig nyttig tillegg. Det vil stoppe motoren ved en kritisk nedgang i vannstanden i brønnen.

alternativer

Er en sentrifugalpumpe alltid det beste valget for en brønn? Svaret er tvetydig.

På den ene siden kombinerer sentrifugalsystemet utmerket ytelse med upretensiøsitet og stor ressurs. På den annen side har alternative løsninger ganske konkrete fordeler.

Membranpumpe

Det er en konstruksjon av en solenoid med en eller to membraner og kontrollventiler. Flere ganger i sekundet leveres strøm til solenoiden, og membranen festet til kjernen skyver vann fra arbeidskammeret inn i tilførselsrøret. Kjernens returslag er tilveiebrakt av en fjær eller en ekstra elektrisk krets.

Hovedverdien av membranordningen - den marginale billighet, som direkte følger av designens enkelhet.

I brønner er membranpumper ganske lave i popularitet på grunn av to funksjoner:

1. Vibrasjonen som genereres av solenoiden, er ødeleggende for brønnens vegger. Det akselererer i stor grad siltingen av stammen.
2. Siden membranene deformeres under driften av enheten, er dens overhalingstid begrænset til ett til to år. Bytting av membranene er en ganske enkel operasjon, men det er ikke veldig å løfte brønnpumpen.

Men bruken i brønnen gjør det klart at vi kan forsømme begge ulempene ved kretsen.

Overflatepumpe

Som navnet antyder, er denne enheten montert på en overflate; For å løfte vann inn i brønnen senkes en stiv slange eller rør.

Hva gir et slikt arrangement?

• Problemer med vanntetting av motoren er helt eliminert. Vann kommer rett og slett ikke i kontakt med det: Elektromotoren og sneglen er adskilt i rom, kun akselen forbinder dem.
• Reparasjon og vedlikehold er sterkt forenklet, siden de ikke krever løfteutstyr.
• Mangel på trykk på grunn av et tilstrekkelig stort gap mellom pumpehjulet og kammerets kropp kan kompenseres ved ganske enkelt å øke deres lineære dimensjoner, som i dette tilfellet er praktisk talt ubegrenset.

Ulempen av plasseringen av pumpestasjonen over vannstanden er at dybden fra hvilket dette vannet kan stige er begrenset til syv til åtte meter. Med en stor differensiemotor bare tomgang.

Men: For små pumper brukes en nysgjerrig modifikasjon ofte. De er installert på rammen, festet til øya som flyter i brønnen. Oppdrift er sikret ved tykt skum; størrelsen på øya, nesten lik områdets speil, tillater ikke strukturen å rulle over.

Funksjoner av drift

Hva skal jeg være oppmerksom på ved å koble sentrifugalpumpen med vannforsyningssystemet med egne hender?

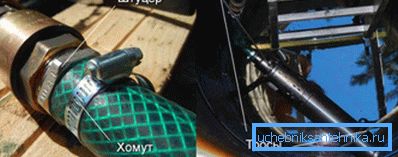

• De beste kablene er rustfritt stål. De har strekkstyrker opp til et ton; mer enn det: denne styrken reduseres ikke med tiden på grunn av korrosjon.
• Pumpen faller og stiger strengt for kabelen. Strømkabelen og trykkrøret eller slangen velges til tauet med plastklemmer.
• Umiddelbart etter at utløpet er satt til en tilbakeslagsventil. Ellers vil vannet fra vannforsyningssystemet etter at strømmen er slått av, smelte sammen i brønnen.

• Hvis pumpen ikke bare brukes til vanning, men også for vannforsyning hjemme, er en hydraulisk akkumulator og en trykksensor inkludert i rørledningen. I dette tilfellet vil strømmen bare bli levert til motoren når trykket i systemet faller til en kritisk verdi.

Plan B: En lagertank kan inngå i vannforsyningssystemet. Den er installert på toppen av vannforsyningssystemet og er ferdig med den enkleste flytenivåføleren.

konklusjon

Hvis noen øyeblikk var uklart for leseren, kan han finne svarene ved å se videoen i denne artikkelen. Lykke til!
