Sentrifugalpumper for brønner: historien til oppfinnelsen og

Spørsmålet om hvordan du skal gi ditt forstadshus med autonom vannforsyning, er aktuelt i dag for mange huseiere. Ingen ønsker å bære vann i bøtter fra brønner. Åket kan kun ses på tegninger eller i museer.

Skuffene ble erstattet av pumper som pumper vann inn i rørsystemet på egen hånd. Det viktigste er å gjøre det riktige valget når du utnytter brønnen med en løftemekanisme.

Typer pumper

Eventuelle pumper som brukes til å løfte vann fra brønner er delt inn i to typer i henhold til installasjonsstedet.

De kan være:

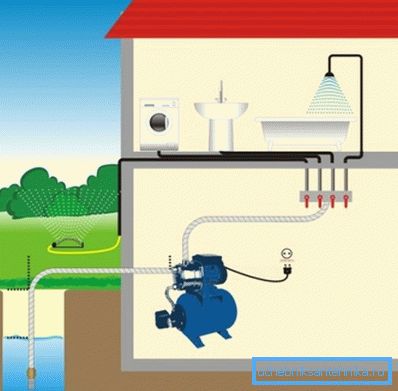

1. overflaten, Når kroppen er i nærheten av brønnen eller ved hjelp av en flyter, holdes den på vannoverflaten, og den pumper vann fra brønndybden.
2. neddykket, når enheten selv er i en dybde og leverer vann gjennom slanger til overflaten.

De vanligste i hverdagens typer av disse enhetene er overflateenheter.

De brukes ganske mye:

1. for å heve drikkevann fra brønner;
2. for å hente drikkevann fra en brønn;
3. for å pumpe vann fra oversvømmet kjeller
4. for vanning vann pumpet fra reservoarer.

Ulempen med disse mekanismene er at de kan ta vann fra en dybde på ikke mer enn 8 meter. Følgelig vil det ikke fungere å bruke dem på dype brønner med drikkevann.

Neddykkbart pumpeutstyr egnet for pumping av vann fra brønner er i stand til å pumpe vann fra en betydelig dybde. Neddykkbare enheter er preget av mekanismen for svingende vann.

De er av tre typer:

1. hvirvel, der vannpumpen oppstår på grunn av dannelsen av en hvirvelstrøm, har de en pumpehjul i form av en flat plate med korte blad;
2. sentrifugal, pumping skyldes sentrifugalkraft, som skaper en aksel med propellbladene som er plassert på den;
3. vibrasjon, der pumpingen oppstår på grunn av forskjellen i det resulterende trykket på forskjellige sider av membranen, som er de viktigste strukturelle detaljer.

Valget av ønsket enhet er utført på grunnlag av følgende parametere:

1. total brønndybde og vannstand i det;
2. total vannforbruk;
3. de faktiske indikatorene på estimert vanntrykk i justeringen;
4. diameteren av søyleområdet.

Den vanligste i dag er sentrifugal modeller av nedsenkbare pumper for å løfte vann fra brønner. De gir tilstrekkelig ytelse og kan til og med fungere med vann som inneholder urenheter.

Sentrifugalkraftapplikasjon

Pumper, som er basert på bruk av sentrifugalkraft for å løfte vann, er mye brukt i vår tid. En sentrifugal nedsenkbar pumpe for brønnpumper vand gjennom rotasjon av et spesialhjul, som er festet til akselen.

Litt historie

Det er veldig vanskelig nå å bestemme hvem som kom opp med den første som brukte sentrifugalkraft til å løfte vann. Det er kjente skisser som utføres av Leonardo da Vinci. Ifølge dem er det ganske mulig å anta at det var han som først foreslo å pumpe vann gjennom bruk av sentrifugalkraft i en roterende kanal.

I praksis ble den første kjente enheten testet i 1732. Den ble utviklet av LeDemur.

Essensen av denne pumpen var som følger:

1. et rør var festet til den vertikale akselen, fast forbundet med den med en forbindelsesstang;
2. den nedre enden av røret ble nedsenket i vann;
3. akselen begynte å rotere, røret ble også rotert;
4. Sentrifugalkrefter forårsaket bevegelse av vann i røret.

Men sentrifugalpumper ble vanlig bare fra slutten av 1800-tallet. På dette tidspunktet oppstod det termiske og deretter elektriske motorer, noe som gjorde det mulig å skape jevne flerlagsaggregater for dype brønner.

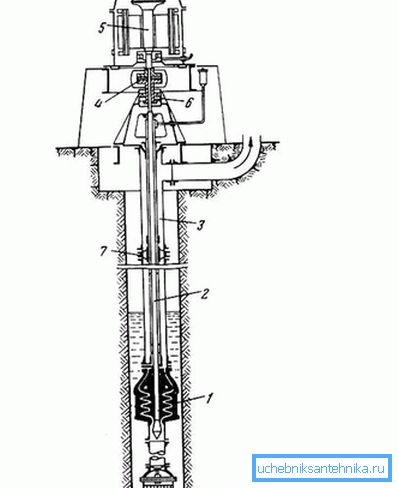

Russisk ingeniør V.A. Pushechnikov utviklet en flerlags pumpe basert på anvendelse av sentrifugalkraft for brønner opptil 250 m dyp.

Prinsippet til enheten kan beskrives som følger:

1. den elastiske koblingen tjener som tilkopling av drivakselen med elektrisk motor;
2. Oljebadet er rett under koblingen;
3. Et kulelager er plassert i badekaret, som tar opp aksialbelastningen;
4. Olje til smøring leveres gjennom en rørledning som er suspendert fra støtterammen;
5. kolonnen og drivakselen støttes på lagrene som er plassert i kryssformede beslag;
6. braketter installert mellom rørleddene;
7. I selve støtterammen er det en fyllingsboks, under den er det et grenrør for trykkrør;
8. sugepakningen til pumpen er koblet til sugerøret, det er et sikkerhetsnett på røret.

Dette designet gjør det lettere å plassere pumpen i en brønn med ikke veldig stor diameter. Den aller første pumpe av dette designet ble produsert i slutten av 1899. Og den ble installert på en pumpestasjon i Mytishchi.

Testen ble vellykket, snart ble slike borehulls sentrifugalpumper laget i mengden 19 stykker, som også ble installert på denne pumpestasjonen.

Interessant nok var de i stand til å oppfylle denne bestillingen for fremstilling av enheter bare i Paris på Farko-anlegget, selv om et forslag om å bestille ble sendt til 24 fabrikker i forskjellige land. I den tekniske litteraturen finner du navnet på denne pumpen, som "pumpen Farka", og ikke av navnet på designeren. (Se også artikkelen Hvilken pumpe er bedre for en brønn: utvalgsparametere.)

Prinsippet om drift av moderne modeller

Når man bestemmer seg for hvordan man velger en sentrifugalpumpe for en brønn, er det nødvendig å forstå de grunnleggende parametrene som modellene avviker fra.

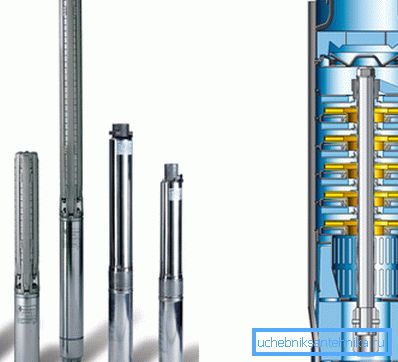

Forskjellige sentrifugalpumper for en brønn kan klassifiseres som følger:

1. I henhold til antall hjul tilgjengelig, hvis ett hjul, så enhetene er en-trinns, om mer, så multi-trinns;
2. på et trykk, fra et lavt eller gjennomsnittlig trykk til høye verdier;
3. ved vannforsyning, ensidig eller dobbeltsidig;
4. Metoden som brukes til å drenere væske inn i spiralkanalen fra pumpehjulet, kan være spiral og turbin;
5. på fart, sakte, normal, høy hastighet.

Er viktig. Til tross for at prisen på flerfasede modeller er dyrere enn single-stage modeller, foretrekker mange å installere dem. Faktum er at slike modeller har en større sikkerhetsmargin og ikke forringes på grunn av innholdet i vannet i forskjellige urenheter av mekanisk rekkefølge.

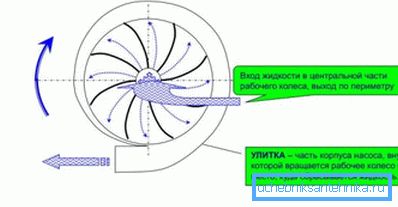

Prinsippene for drift av disse mekanismene er som følger:

1. vann tilføres, på grunn av den hurtige rotasjonen av pumpehjulet skaper en rikelig strømning;
2. Sentrifugalkraften virker ved å forskyve vann fra hjulets sentre til fjerne steder;
3. Trykket inn i økningen, det forflytter væske inn i rørledningen;
4. trykket i hjulets senter reduseres tilsvarende;
5. vann strømmer tilbake gjennom sugerøret.

Dypbrønnpumpen ser ut som en sylinder. Dette gjør at du kan plassere den i ganske smale brønner. Lengden på strukturen kan være fra 0,5 til 2,5 meter, og diameteren er ca. 10 cm. Til tross for sine beskjedne dimensjoner, er disse enhetene for brønner preget av utmerket ytelse.

Er viktig. Du må sørge for at pumpen under drift ikke berører brønnhullets vegger. Hvis ventilens diameter er for liten, er det nødvendig å beskytte enheten ved å sette en gummiring på kroppen.

Installasjon av en sentrifugalpumpe i brønnen utføres av spesialister, da det er svært viktig å gjøre alt riktig hvis du vil bruke vannet fra brønnen i lang tid uten å vite bekymringene.

Enheten senkes i brønnen til en dybde, etter at den tidligere har festet den med en sikkerhetskabel til brønnens spiss eller lokk. Den elektriske kabelen er koblet til pumpen og går også gjennom et spesielt hull i spissen.

Pumpen må kobles til røret med messingmontering. Den andre enden av dette røret er koblet til utløpet på lokket.

Hvis du har erfaring i installasjonsvirksomheten, kan du selv gjøre det for å koble sentrifugalpumpen til brønnen. Det viktigste er å oppfylle alle kravene som beskriver instruksjonene for en bestemt modell.

Er viktig. Ved installasjon av utstyr i en brønn på en dybde på over 80 meter, brukes et rør som kan motstå et trykk på 16 atmosfærer. Med en mindre installasjonsdybde er det nok å bruke et rør på 12,5 atmosfærer.

sammendrag

Riktig valgt pumpeutstyr vil sikre driften av vannforsyningssystemet i en uavbrutt modus. I den presenterte videoen i denne artikkelen finner du ytterligere informasjon om dette emnet.
