Servo-drevet kulventil - funksjoner og formål

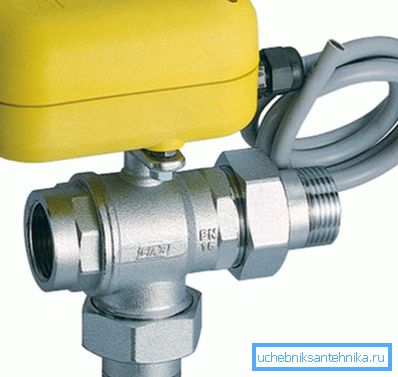

Kuleventiler har lenge etablert seg som pålitelige stoppventiler. Nylig, på grunn av bruken av servo-stasjoner og andre typer eksterne stasjoner, har funksjonaliteten til disse enhetene blitt betydelig utvidet. For eksempel har en treveisventil med servo funnet bred applikasjon i en rekke automatiske systemer for å kontrollere flyt av væske og gass.

I denne artikkelen ser vi nærmere på hva disse enhetene er og for hvilke formål de brukes.

Egenskaper av kraner med stasjon

Generell informasjon

Så, som nevnt ovenfor, tilhører kulventiler seg til ventiler. I motsetning til andre typer ventiler, er de designet utelukkende for å blokkere væskestrømmen eller gassene helt (se også artikkelen Kuleventil kompresjonsventil - egenskaper og formål).

Disse enhetene kalles ball fordi deres låsemekanisme har formen av en ball gjennom hvilken et hull passerer. Når ballen roteres 90 grader, dvs. beliggenheten vinkelrett på rørledningens akse, er strømmen blokkert.

Tetningsanordningen gir to ringer laget av mykt materiale som passer godt til ballen. På grunn av mekanismens enkelhet, er disse produktene preget av pålitelighet og holdbarhet.

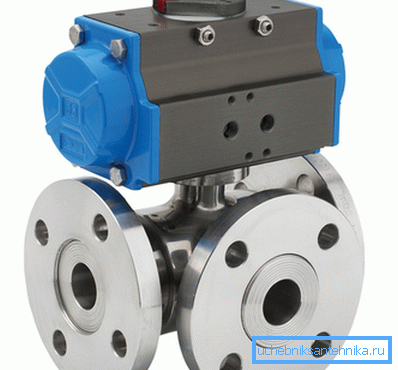

Bruken av stasjonene som er tillatt å automatisere driften av enhetene eller for å styre dem eksternt, for eksempel, brukes en kulventil med en pneumatisk aktuator i industrielle rørledninger for å kontrollere væskestrøm og gasser i potensielt farlige industrier. Det brukes også der bruk av elektriske motorer ikke anbefales.

Det skal bemerkes at den pneumohydrauliske aktuatoren til kulventilen gir et stort dreiemoment med små dimensjoner av selve stasjonen, og dette har oppnådd sin popularitet i produksjon. Men for husholdningsbruk gjelder disse enhetene ikke.

På den annen side har servostyrte kulventiler funnet bred anvendelse i boligsikringssystemer mot flom. I tillegg brukes den i klimaanlegg, hvor det, avhengig av temperaturen, blokkerer eller åpner strømmen av kjølevæske automatisk.

Vær oppmerksom på! På salg er det ventiler med servostasjoner, designet for forskjellige spenninger - fra 12 til 220 V. Denne parameteren må være oppmerksom på når du kjøper et produkt.

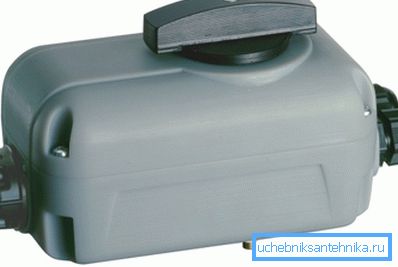

Servo-enhet

Servo kontroll består av bare to elementer:

• Elektrisk motor;
• Gearreduksjonen, som ved 90 graders sving åpner og lukker vannforsyningen.

Kuleventil-drivenheten åpner og lukker den når rotasjonsretningen til elmotoren endres. Servo-enheten er således ganske enkel.

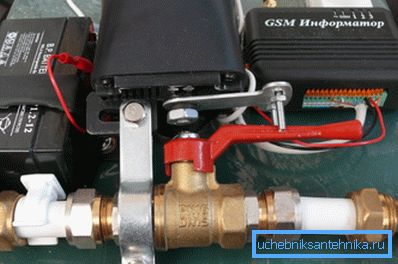

Tips! Du kan selv lage en elektrisk kjøre for en kulventil. For disse formål er motoren fra den bakre viskeren VAZ-2109, som bare gjør en sving 100 grader (med hensyn til spaken på spakene, blir den bare 90 grader).

Elektriske motorer er som regel plassert i et hermetisk tilfelle, skilt fra selve ventilen ved hjelp av en serie tetninger. Derfor er enheten trygg.

I tilfelle av mekanismen er det en knapp eller en spak som lar deg styre kranen med egne hender, for eksempel hvis strømmen er slått av. I tillegg har elektriske drifter en intern hjelpemikrobryter som lar deg styre driften av en pumpe, kjele eller annet utstyr knyttet til vannforsyningen.

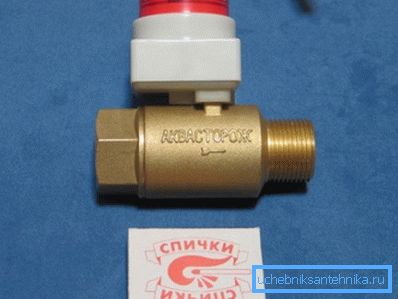

For tiden har markedet et stort utvalg av produkter, både fra utenlandske og innenlandske produsenter. Dessuten er sistnevnte ikke dårligere enn kvaliteten, men samtidig er prisen for dem lavere.

søknad

Først og fremst må det sies at den elektriske stasjonen bare endrer posisjonen til låsemekanismen. Denne enheten styres av termostater, termostatstenger eller andre enheter som sender elektrisk strøm til mekanismens elektriske motor.

For eksempel, vurder driften av denne enheten i flombeskyttelsessystemet, som kan brukes til både vannforsyning og oppvarming.

Så, i tillegg til ventiler, inkluderer den:

• Lekkasjons sensorer.
• Controller.

Et lignende system fungerer som følger:

• Sensorene er plassert på steder der det er størst sannsynlighet for vannakkumulering ved flom.. Operasjonsprinsippet for denne enheten er basert på det faktum at vannet lukker to kontakter, som et resultat av hvilken en puls sendes til kontrolleren.
• Kontrolleren etter mottak av signalet fra sensoren sender en elektrisk strøm til elmotoren.
• Den elektriske aktuatoren lukker igjen ventilen og blokkerer dermed vannforsyningen. Deretter kan du slå på vannforsyningen selv ved å trykke på knappen på stasjonshuset.

I følge dette prinsippet arbeider andre systemer med bruk av ventiler med stasjon.

Vær oppmerksom på! Kranen med stasjonen i systemer for beskyttelse mot flom, etableres etter at avstengningsventilene blokkerer vann ved inngangen til huset eller leiligheten. Bruk av enheten i stedet for mekaniske ventiler er forbudt.

Her, kanskje, alle hovedtrekkene til ventiler med en stasjon.

konklusjon

Aktuatorer for kulventiler tillater ikke bare å styre dem eksternt, men også å bruke dem i automatiske flytkontrollsystemer. Spesielt har systemer for beskyttelse av boliger fra flom nylig blitt veldig populære. Derfor kan de kalles en lovende oppfinnelse (se også artikkelen Radiatorventil - alt du trenger å vite om denne ventilen og kontrollventilene).

Fra videoen i denne artikkelen kan du få mer informasjon om det angitte emnet.
