Sharovy kran 3: 4 - enheten, egenskaper, installasjon

Kuleventiler for vann 3: 4 tommer - den vanligste og høyeste typen ventiler som brukes ved installasjon av varmt og kaldt vannrørledninger, samt varmesystemer. De er enkle å installere, pålitelige og kompakte, så i dag kan ingen installasjon uten bruk av denne typen beslag.

Vi vil snakke om enheten, egenskaper og fordeler med kulventiler, samt vurdere reglene for deres installasjon.

Kuleventilarmaturer

enhet

En kulventil er en type avstengning (noen ganger justering) som brukes i rørledninger av vannforsyning, oppvarming, gass, olje og andre medierrørledninger. I forhold til systemene for vannforsyning og kjølevæske brukes denne typen beslag i de fleste tilfeller som et låseelement.

Det skal sies at ventilen med en sfærisk plugg er en moderne og ganske progressiv enhet som erstatter koniske modeller, som hadde mange alvorlige ulemper forbundet med betydelig hydraulisk motstand på grunn av passasjens form og størrelse.

Samtidig var konstruksjonen kjent for lenge siden - for mer enn 100 år siden ble effektiv implementering først mulig etter utseendet av nye syntetiske materialer, som fluoroplast og andre kunstige polymerer.

Ventilen med kulventil er ganske enkel.

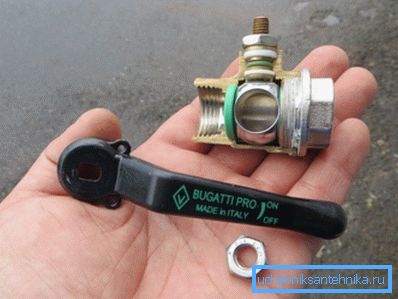

Produktet består av følgende elementer:

1. Messing kropp. Bruken av denne legeringen skyldes lavere produksjonskostnader, samt høyere korrosjonsbestandighet i forhold til stål;
2. Tetnings sadler. De brukes til å forsegle korken, laget av Teflon, Teflon, polyetereterketon (PEEK) og andre syntetiske polymerer;
3. Ballplugg. Utfører lukkerfunksjonen. Kulen har et aksialt hull, hvis diameter faller sammen med rørkanalens diameter. Når pluggen roteres 90 grader overlapper kanalen, siden ballens vinkelrette akse ikke har hull.

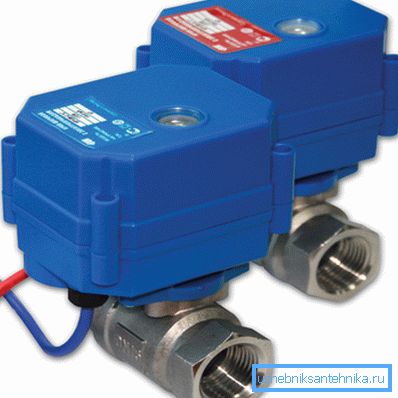

4. Lukkerkontroll. Det kan være i form av en spak, en sommerfugl eller et lam, i tillegg til en håndtak, kan en elektrisk eller pneumatisk servostasjon installeres for å automatisere systemkontrollen;
5. Messing spindel som kobler håndtaket eller aktuatoren til stopperen og overfører kraften for å snu den.

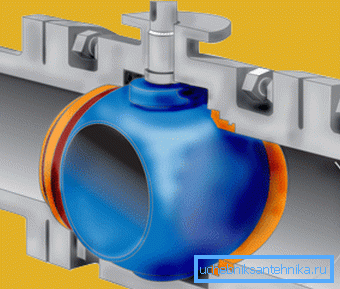

Så vi ser at inne i kroppen er det en sfærisk lukker med et spalt gjennom hull.

Hvis du setter korken slik at hullet i den sammenfaller med strømningskanalen, vil mediet bevege seg fritt gjennom det med minimal motstand, som ikke vil vesentlig avvike mot motstanden i et lignende rør med samme diameter langs dens lengde.

Da snu vi bolten 90 grader og ballen lukker kanalen.

Vær oppmerksom på! Som du kan se, er denne typen ventiler utformet veldig enkelt, noe som gir høy pålitelighet og relativt lav kostnad på grunn av enkelheten i produksjonen av produkter med et slikt design.

kjennetegn

De viktigste tekniske egenskapene som brukes til å beskrive enhetens egenskaper og valg av en modell som er egnet for et eller annet formål, er som følger:

• Arbeidsmiljøets natur. Det indikerer typen stoff som kan transporteres gjennom enheten (vann, gass, olje, etc.) og temperaturområdet der driften er mulig;
• Vurdert arbeidstrykk. Det er betegnet med bokstavene PN og et tall som er lik verdien av arbeidstrykket i atmosfærene. Merkingseksempel - PN 40;
• Kanaldiameter. Den er betegnet i tommer eller millimeter, betegnet med bokstaver DN og et tall som indikerer diameteren i mm, for eksempel DN. Kan også diameteren spesifiseres i brøkdeler av en tomme, for eksempel,?, 1/2, 1, 1? og så videre Det er en overgangskuleventil 1: 2 til 3: 4;
• Typen av trådenes plassering ved innløpet. Det er modeller med innvendig gjenger på begge sider, de er betegnet som innvendig, med innvendige og eksterne tråder - in-n, med utvendige gjenger på begge sider - nn. I tillegg kan kranen på den ene siden bli drevet av med en amerikansk mutter.

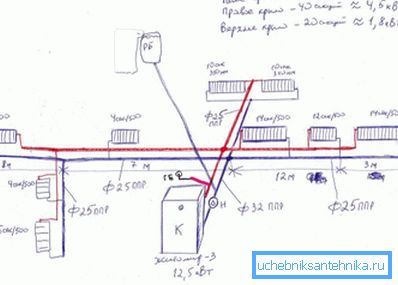

Bestem hvor mye diameteren av kulventilen 3: 4, vil hjelpe deg med bord som passer til størrelsen på rørene:

Vær oppmerksom på! Når du velger et produkt, bør du være oppmerksom på materialet som det består av. Kvalitetsmodeller er laget av ren eller forkromet messing, noen ganger av rustfritt stål. Silumin produkter kan ikke kjøpes, siden de er av lav styrke.

For å skille silumin fra messing er det nok å ta to knapper i hånden: messing vil bli merkbart tyngre. I tillegg blir silumin skitten, og når det gis mot et stykke lett materiale eller stoff, forblir det et grått spor på den.

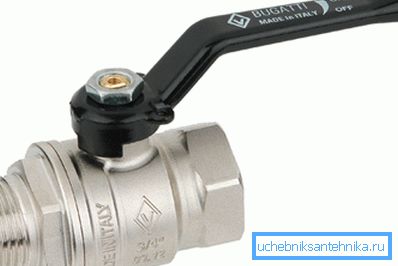

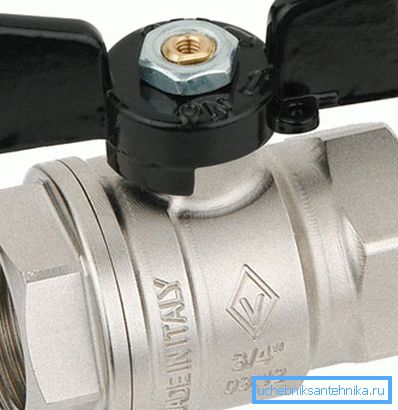

Vær oppmerksom på at prisen på kulventiler er ganske demokratisk, så det er verdt å spare på dem. Dette gjelder spesielt for varmesystemer, som det er bedre å velge italienske produkter, for eksempel Bugatti eller Giacomini.

montering

Montering av kulventiler med egne hender er ikke vanskelig.

For dette trenger vi et enkelt sett med verktøy:

• Justerbar VVS-nøkkel;
• Dies for threading;
• bulgarsk;
• fil;
• Plash holder;
• Sanitets lin og tetningspasta.

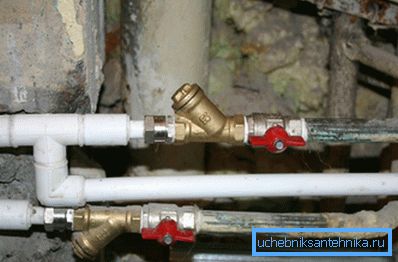

Det anbefales å installere et smussfilter (grovfilter) før produktet, siden hvis det kommer sand eller rust inn, vil overflaten på pluggene slites ut og kranen kan begynne å hente vann.

Dette er spesielt viktig for varmesystemer, der vann og korken selv kan bli forurenset i løpet av inaktiviteten, noe som resulterer i at lukkeren vil slå i store vanskeligheter og noen ganger til og med slutte å flytte fra stedet.

At det var mer praktisk for deg å oppleve informasjonen, har vi utarbeidet trinnvise installasjonsinstruksjoner:

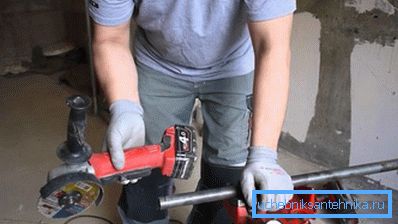

1. Vi utfører alle nødvendige målinger og trimr røret på riktig sted.. Det er best for dette å bruke en sabersag for en jevn kutt på 90 grader;

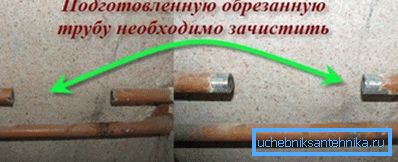

1. Vi rengjør slutten av maling og avfasning med kuttenden. Dette kan gjøres med en kvern eller en fil. Du kan også bruke en spesiell ansiktspiller;

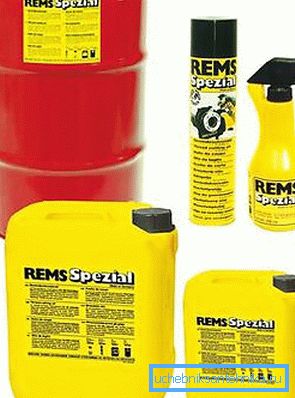

1. Ta en dør for å trisse ønsket diameter og smør tennene med smuss eller smøre. Vi smør også røret selv;

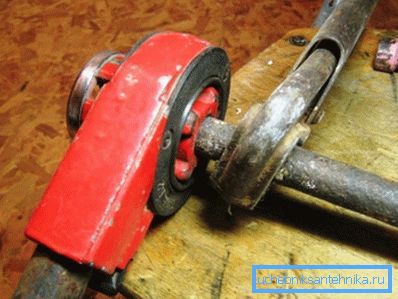

1. Sett støpselet inn i støpeholderen og kutt tråden på røret. Vi bør ha ikke mindre enn 4,5 omdreininger, men ikke mer enn 5. Det er bedre å kutte i to pass, slik at du mindre belaster røret og skjæreverktøyet.

1. Vi vind på den mottatte tråden av sanitetslinen med urviseren. Legg deretter et godt lag av tetningspasta på hele overflaten av tråden;

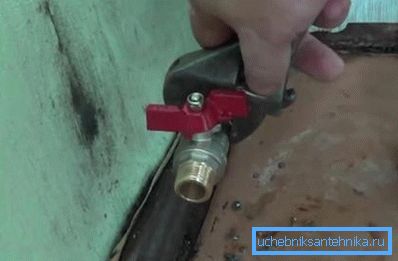

1. Vi tar kranen og vind tråden. Det skal være minst 4,5 omdreininger. Først, juks manuelt, bruk deretter den justerbare skiftenøkkelen.

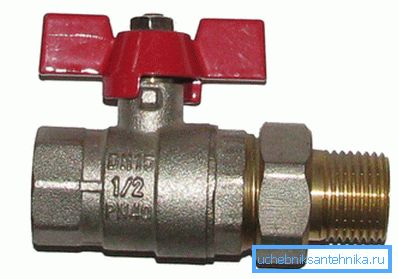

1. Hvis du trenger å koble to faste rørseksjoner, bruker vi en modell med en amerikansk (med sgonom).

Vær oppmerksom på! Pass på at tråden er klippet nøyaktig. Ellers vil forbindelsen være upålitelig.

konklusjon

Kuleventiler er de mest avanserte låsemidler for installasjon av rørleggerarbeid og varmesystemer. Videoen i denne artikkelen demonstrerer tydelig og forståelig prosessen med å installere slike ventiler.
