Small well drilling rig - design funksjoner

Hvis det ikke er sentralisert vannforsyning i landsbyen der landet ditt hus befinner seg, så kommer spørsmålet om vannforsyningsorganisasjon før eller senere. Det beste alternativet er å utføre brønnen, men dette vil kreve en spesiell installasjon. Deretter skal vi se på hvilke små borerigger som er og hvordan de kan gjøres selvstendig.

Selvfølgelig kan du ikke bry deg om dette arbeidet og leie spesialister. Prisen på tjenestene varierer imidlertid avhengig av jordforholdene og kan være opp til $ 200 per meter, noe som er "rimelig" for ikke alle. Derfor, hvis du er kjent med rørleggerarbeid, er det fornuftig å gjøre arbeidet selv.

I tillegg er tilstedeværelsen av en hjemmelaget borerigg, det er også en fin måte å tjene ekstra penger, spesielt hvis nettstedet ditt ligger i en nybygd ferieby. Videre kan anordningen ikke bare brukes til boring av brønner, men også utførelse av haugfunn.

Boreteknologi

Før du begynner arbeidet med konstruksjon av en konstruksjon, er det nødvendig å vurdere hvilken teknologi som kan brukes til boring av brønner med en liten installasjon.

Det er to vanligste metoder:

• rotasjons;
• Rope shock.

Nå vurder funksjonene til hver av dem.

Vær oppmerksom på! Før du velger type struktur, er det nødvendig å bestemme den omtrentlige dybden av jordhorisonten. For å gjøre dette måles dybden på brønnene i de tilstøtende områdene.

Rotasjonsmetode

Dette prinsippet ligner utførelsen av hull i isen, som fiskerne gjør om vinteren - boret roteres i bakken ved rotasjon, og deretter trukket til overflaten sammen med jorda.

Små installasjoner designet for roterende boring av Buryat bare myk jord til en relativt liten dybde.

Hvis du vil gjøre installasjonen mer kraftig, må du overholde følgende betingelser:

• Vekten av konstruksjonen i arbeidstilstand må være minst 1500 kg.
• Mekanismen må implementeres på hydraulikk.
• Høyden på teleskopmasten må være minst 5 meter.

Av minusene til denne utformingen er følgende punkter:

• Produksjonsproblemer;
• Mindre mobilitet;
• Produksjon krever alvorlige kostnader.

Med hensyn til fordeler kan det bemerkes at boring av brønner med bærbare installasjoner av denne type kan utføres i en vinkel. I tillegg kan du mer nøyaktig åpne akvariet enn ved perkussboring.

Tips! Hvis brønnen skal være på grunnvann, kan du selv gjøre boringen uten å bruke installasjonen. For å gjøre dette trenger du bare en bor med stablerbare stolper, som kan roteres av to personer.

Percussion boring

Mye lettere er tilfellet med perkussboring. Denne teknologien dukket opp for tusener av år siden i Kina.

Instruksjonene for å utføre brønnen på denne måten er svært enkle:

• En meisel kastes i bakken langs guider fra en viss høyde.
• Deretter heves meiselen ved hjelp av kabler festet til den. For løfting kan du bruke en motor med tilstrekkelig kraft.
• Deretter gjentas operasjonen, og så videre til brønnen når den nødvendige dybden.

Fordelene med denne utformingen er som følger:

• Borriggen er ganske kompakt.
• Designet er pålitelig og har en god sikkerhetsmargin.
• Støptrådboring med små installasjoner kan utføres av en person, men det er bedre å få jorda fra boret sammen.
• Du kan bore dypt. På enkle jordarter kan brønnen nå 100 meter.
• Teknologien er ekstremt enkel og krever ingen ekstra kostnader, for eksempel for boreslam eller pumpe.
• I ett slag kan en brønn gå opp til en meter, men oftere er den 20-40 cm, som heller ikke er liten.

Sannheten er ikke å si at denne metoden er rask. Det kan ta en uke å fullføre en 40 meter brønn. La oss nå se nærmere på enheten til en liten installasjon.

Installasjonsdesign

Grunnlaget for den mest enkle boreriggen, uavhengig av type, er et stativ. Høyden er vanligvis opp til fem meter. På toppen av strukturen er det en kabelvinsel eller kabelblokk, med hvilken en borer eller meisel stiger til overflaten med en elektrisk motor (les også artikkelen Vel i huset - Brukbarhet).

Som materialer til stativet kan du bruke vanlige rør. Hvis brønnen utføres av en liten installasjon, vil den være en skruemetode, da må du utføre en bor med utvidbare stenger, som vanligvis er festet på en gjenget måte.

En bar er en enhet som er utformet for å overføre rotasjon fra motoren eller hendene til boret. Stenger kan ha en lengde på opptil 1,8 meter. Når strukturen er nedsenket til jordens nivå, og ikke har nådd den nødvendige dybden, økes lengden ved hjelp av neste stang.

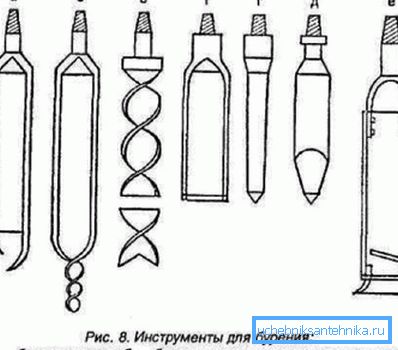

Separat bør det sies om stormen selv, som kan være av flere typer:

• Spiralbore - er en stålstang med spiss ende. Til det, i en avstand på ca. 200 mm fra den skarpe spissen, er et par kniver sveiset, som kan fremstilles av halvdeler av en stålplate med en tykkelse på ca. 100-150 mm. Kniver er sveiset i en liten vinkel til horisontal - ca 20 grader.
• båre - er en stål sylinder med en langsgående spiral spalte. Boerske kan rulles ut av stålplate eller laget av et rør ved å lage et spor.

Vær oppmerksom på! Boren må gjøres på en slik måte at den støter ned i bakken mens du roterer med urviseren.

Hvis vannbrønnen med en liten installasjon vil bli utført med kabelstøtemetoden, er det behov for en meisel, som kan være laget av stålrør med en spesiell skjæreinnretning på enden. Samtidig skal kanten gjøres på en slik måte at den ligner halvparten av skruespolen.

Tips! Rengjør biten fra bakken hvert og en halv meter av fordybingen.

konklusjon

Alle elementer i en liten installasjon designet for boring brønner, lett å gjøre selv. For å gjøre dette trenger du bare å ha ferdighetene til å jobbe med sveisemaskinen og grinderen. Ellers er dette problemet ganske løsbart (se også artikkelen Pumpe fast i en brønn: årsaker, eliminering, forebygging).

Ytterligere informasjon om dette emnet kan fås fra videoen i denne artikkelen.
