Stålkranen - enkelhet og holdbarhet i en flaske

20-09-2018
Vannforsyning

Stålventiler med avstengningsdeler i form av en stålkule er preget av økt holdbarhet og enkel konstruksjon. Muligheten til nesten å stenge strømmen av væske eller gass er høyt verdsatt, ikke bare i hverdagen, men også i industrien - slike enheter kan finnes i en vanlig leilighet, så vel som i et kraftig kjemisk foretak.

Pålitelighet, enkelhet og effektivitet

Kort om enheten og klassifisering av kulventiler

Alle ballstålventiler har en lignende design - låseelementet presenteres i form av en metallkule med segmenter kuttet parallelt. I midten av ballen er et gjennomgående hull, og justering av flyt av væske eller gass utføres ved ganske enkelt å dreie håndtaket.

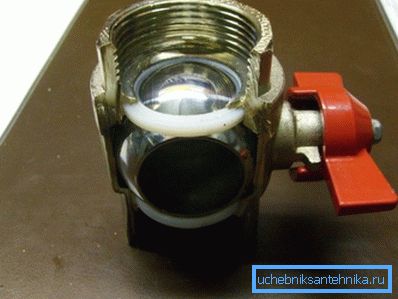

På fotokuleventilen i seksjonen

Vær oppmerksom på! En konvensjonell kulventil har kun 2 arbeidsstillinger - helt åpen eller lukket, slik forskjellig fra vanlige ventiler.

Når det gjelder klassifiseringen, er alt avhengig av kriteriet som ligger til grunn for oppdelingen i grupper.

Så, i henhold til metoden for vedlegg, kan du velge slike alternativer som:

  • gjenget - Den er installert som en vanlig kobling for rør (det er en innvendig gjenger på begge sider, slik at rørene bare er skrudd inn i kranen). Slike forbindelser er spesielt følsomme for byggekvaliteten og driftsforholdene, hvis det er utsatt for vibrasjoner og trykkfall, er det bedre å forlate koblingsmodellen. På grunn av det faktum at en slik forbindelse er løsbar, er slike anordninger spesielt populære når man installerer vann- og varmeledninger;
gjengede feste
  • flensforbindelse - Skiver med hull er sveiset fra endene, og forbindelsen til rørene utføres ved hjelp av bolter. En stålkuleflensventil er noe større og veier mer enn en kobling, men den kan brukes under ganske tøffe forhold, i industrien, som regel foretrekker de slike enheter;
Slike enheter brukes ofte i industrien.
  • sveiset felles - kan betraktes som den sjeldneste typen, tilhører klassen av ett stykke. Den kan bare brukes i tilfelle når utskifting i fremtiden ikke er nødvendig. Av styrken kan man bare merke seg at motstanden mot mekanisk stress, vibrasjon, etc. - riktig sveisestyrke er nesten like god som rørets metall. En stålkuleventil for sveising installeres vanligvis på steder der driftsforholdene ikke vil føre til rask nedbrytning, dvs. fuktighet er normal, etc .;
Sveisemulighet
  • Ulike kombinasjoner av de nevnte forbindelsene er mulige.. For eksempel sier betegnelsen nøttemutter at det er en hattmutter på begge sider, som vil tillate å installere den selv under forholdene om mangel på ledig plass. Andre kombinasjoner er også mulige, for eksempel choke-nut, etc.

Du kan dele kranene og på handlingsprinsippet:

  • bushing kraner gir en enkel passasje av en strøm av væske / gass uten å endre sin retning og uten å blande opp en annen strøm. Avhengig av formen og størrelsen kan det utpekes fulle boreinnretninger (hullets diameter er lik rørets indre diameter) og modeller der hullet er mindre i størrelse enn passasjen i røret.
Hullet i ballen er lik rørets indre diameter
  • vinkelinnretninger - gi rotasjon av strømmen i en vinkel på 90 °;
  • treveis modeller - en stål treveisventil kan fungere både som en mikser og som en strømningsdeler (dens konstruksjon er omtalt nedenfor).

Klassifiseringen kan gis av typen håndtak. Det kan sees at små kraner er utstyrt med kompakte sommerfuglformede håndtak, dette skyldes det faktum at for å lukke det krever relativt lite innsats. Men de større enhetene er utstyrt med et konvensjonelt håndtak, slik at du kan lukke kranen med liten innsats.

Vær oppmerksom på! I industrien er det ofte umulig å installere et stort håndtak på grunn av mangel på ledig plass, i slike tilfeller brukes en elektrisk stasjon for å regulere kranens drift. Selvfølgelig er prisen på en slik enhet ikke demokratisk.

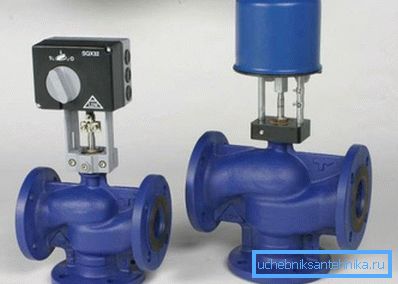

Eksempel på elektrisk flenskran

Les mer om bruk og installasjon av stålkuleventil

Operasjonsprinsippet for den konvensjonelle gjennomføringsmodellen ble vurdert ovenfor, og mye mer interesse skyldes kraner med 3 eller flere rør, det vil si 3-veis ventiler, etc. Slike enheter er mer kompliserte, men de gir flere muligheter enn konvensjonelle kraner.

Treveisventiler

Maksimalt at en konvensjonell gjennomventil kan styre strømmen av en flytende / gassstrøm, 3-veis, er i stand til å skille eller blande strømmer.

Faktisk, i henhold til dette kriteriet, blir klassifiseringen utført:

  • Blandingskran - blander 2 væskestrømmer. Slike enheter brukes som vanlige blandere i leiligheter. Til tross for den mer komplekse interne utformingen, er installasjonen fortsatt enkel og gjøres for hånd;

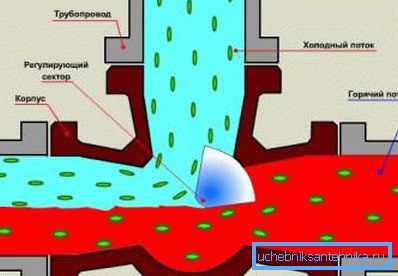

Blandestrømmer er vist skjematisk.
  • separatorer - i slike enheter er den innkommende væskestrømmen delt med 2. Den kan også omdirigere den innkommende strømmen til et av de tilkoblede systemene. Dette gjør det mulig for eksempel å skille de enkelte kretsene i varmesystemet helt, dette er nyttig når man bruker lav temperatur og konvensjonell oppvarming i huset samtidig.
Denne knappen brukes til å bytte strømmer.

Med hensyn til styringen av kranen, de vanligste modellene med manuell justering. Men hvis budsjettet ikke er en begrensning, så er det ganske mulig å organisere en automatisk justering. Alt som trengs for dette er å installere en servo koblet til en termostat plassert i rommet.

Stålkraninstallasjon

Installasjonsinstruksjonene er ekstremt enkle og avhenger av type festing (kobling, flens, etc.):

  • Når du bruker en hylsmutter, er det tilstrekkelig å vindte FUM-båndet på den utvendige tråden på selve ventilen, og sett deretter en pakning, en tetningsring og mutteren på røret. Etter det vil det bare skrue mutteren på tråden på ventilen;
For større tetthet brukes FUM tape.
  • Ved flensfeste er forbindelsen med flensen på røret forsynt av høyfaste bolter, som er strammet med en momentnøkkel. Mellom flensen på kranen og på røret er det alltid en tetningspakning, om nødvendig kan du alltid skru boltene. Det eneste du trenger å være oppmerksom på er at du må stramme alle boltene med samme kraft.
Flensforbindelse

Oppsummering

Stålkuleventil på grunn av sin enkle utforming, pålitelighet og holdbarhet har tatt et verdig sted ikke bare i arsenalet av rørleggere, men også i industrien. En liten forbedring i designen (treveis modeller) gjør det mulig å løse nesten alle problemer med å justere væskestrømmen eller gass gjennom røret.

Det er også viktig at enhver person skal takle installasjonen av en slik enhet. Videoen i denne artikkelen viser et eksempel på bruk av en 3-veis ventil i varmesystemet.
