Tegning av en vannbrønn - forskjellige alternativer for

Vannbrønner, merkelig nok, men dette er en hel familie av hydrauliske konstruksjoner som utfører helt forskjellige oppgaver. Derfor et betydelig arsenal av utstyr - fra nedsenkbare pumper og filtre til overtrykksdempingssystemer.

Legg til at alle typer innovativ teknologi basert på svært slitesterke polymermaterialer også bidrar til det stadig voksende spekteret av gjenstander under vurdering. Med andre ord, den som skal håndtere vannbrønner, må først bestemme seg for sitt spesifikke formål, og så sørg for å lage en tegning av fremtidig bruk.

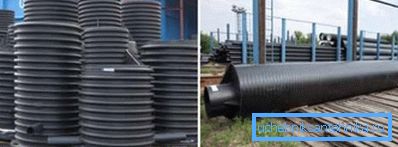

En tegning av toppen for en brønn eller til og med tegning av en brønn med vanntetning vil bli gitt til deg av produsenten hvis du velger plast som hovedmateriale.

Og igjen må du håndtere vilkårene

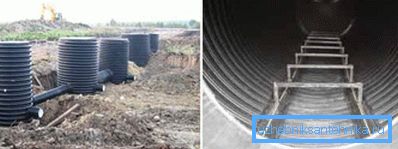

Plastbrønner har det fulle potensialet til de kjente for oss armert betong og metall

De to viktigste anvendelsesområdene for slike anlegg:

  • i kloakk og vannforsyning i urbane omgivelser;
  • og i vannforsyningssystemet til et landsted, når brønnen fungerer som en kilde til vann og er inkludert som den første koblingen i det samlede systemet.

plast

I alle fall krever installasjonen av brønnen betydelig utgravningsarbeid, og plast kommer til redning, noe som ofte skjer nylig i byggingen..

Bruk av plast er:

  • bruken av et materiale som er svært motstandsdyktig mot eventuelle påvirkninger - fra mekanisk til kjemisk;

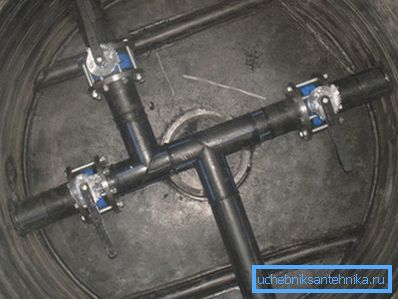

Slike ledninger er ikke ofte sett, men moderne pålitelige typer hermetiske tilkoblinger tillater, uten frykt, å øke antall kraner.
  • muligheten til å håndtere et stadig voksende utvalg av deler som kan tilfredsstille enhver ønsker og sørge for eventuelle bruksforhold;
  • muligheten til å lage komplekse rørsystemer bokstavelig talt om noen få timer uten sveising og tilhørende enheter, når arbeidet på bakken er ferdig, hvilket klart fremgår av bildet "A":

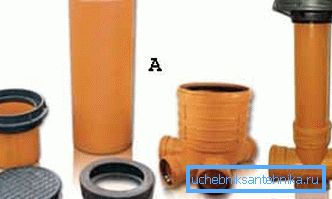

Samtidig gir plast den ultimate montering med egne hender, ikke vanskeligere enn en barnedesigner, uten å kompromittere påliteligheten til hele strukturen (foto
  • A - her til alle elementene i en demontert tilstand;
  • B - og dette er en fullt montert brønn.

Vi presenterer alle elementene i slike plastaggregater, bare oppmerksom på at skalaen og rekkevidden av deler kan være mye større:

  • A - deksel;
  • B - teleskoprør - dette er direkte fra de utrolige mulighetene som tilbys av ny teknologi; i hovedsak fjerner teleskopet helt spørsmålet om å ta vare på den feberiske justeringen av brønnens høyde til dybden av akvariet eller den forankrede rørledningen;
Isomerisme av mottaksbrønnen består av fem elementer (se beskrivelsen i teksten)
  • C - teleskopisk mansjett;
  • D - hovedrøret av polyvinylklorid (PVC);
  • E-bunnforming av brønnen, som i hovedsak avhenger av dens formål.

Godt råd! Det er ikke ved en tilfeldighet at PVC-teknologi kalles revolusjonerende innen installasjon av rørleggerarbeid. Men deres enkelhet og mange tilbud på markedet kan noen ganger spille en ukjent spøk. Vi anbefaler deg å handle i dette området bare med anerkjente organisasjoner som har god erfaring med bygging av kommunikasjon ved hjelp av PVC. I tillegg må du undersøke alle tilgjengelige forslag med hensyn til kostnadene. Prisen på de samme komponentene kan variere med 1,5-2 ganger.

Men nærmere diagrammer og tegninger

Fortsatt temaet PVC, tilbyr vi som den første ordningen konstruksjonen av nettopp dette materialet, som tydelig viser alle de nye funksjonene.

PVC godt

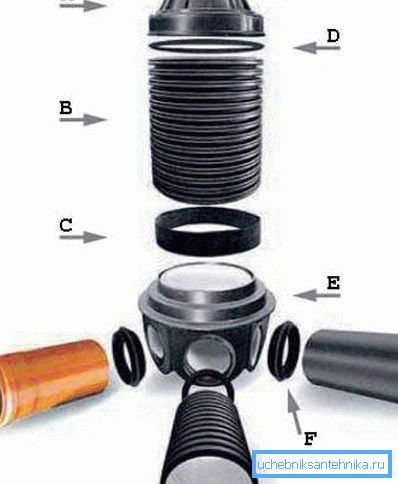

Ordningen med en slik brønn er veldig mobil i sin utvikling og ombygging, avhengig av endrede bruksforhold:

  • A er nakken;
  • B - rør med en diameter på 1-1,2 m for en brønnaksel;
  • C - forsegling mansjett; Ved bruk av slike forseglingsmidler vil plast gi "100 poeng foran" til noe annet materiale, og til slutt bryte dette trist ordtaket: VVS - Vitenskapen om ledd og kontakter - de har alltid vært en ekte hodepine for installatører;
En mer komplisert ordning, der det er plass og drenering i vannforsyningssystemet til huset (se beskrivelsen i teksten)
  • D - tetningsring;
  • E-skuff;
  • F - forsegling mansjett.

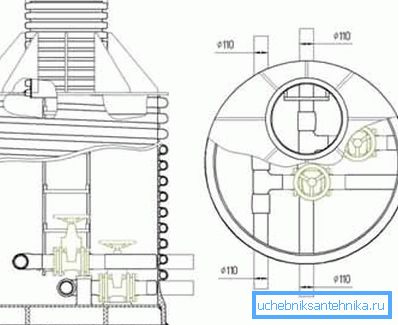

På grunnlag av denne forsamlingen kan du derfor opprette følgende tegning av en kloakkhode spjeldbrønn:

Den ideelle varianten av den

Legg merke til her:

  • Ytterligere forstærkere brukes til å styrke posisjonen til spissen;
  • systemet har en intern trapp, som fjerner spørsmålet om å betjene den øvre buen til den brede nedre delen;
  • To rørsystemer brukes - hoved- og hjelpestyrene for å bekjempe overdreven trykk.

Første komplett tegning

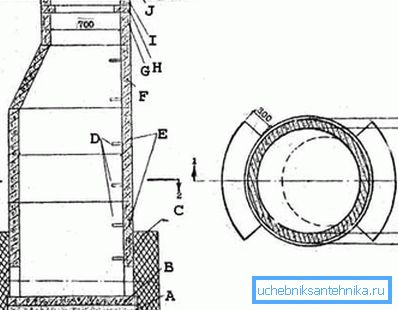

Som et første alternativ tilbyr vi følgende, med et skjult lokk:

  • A - betongbase;
  • B - grunnplate - en slik organisasjon er bra hvis brønnen brukes til kloakk, vanninntaket krever en mer seriøs holdning og bruken av minst kvartskrumb;
  • C - leire slott - hvis brønnen er i landet og utenfor landet, da slottet må gjøres ovenfra;
  • D-stige parenteser;
Detaljert tegningstegning av brønnen med alle størrelser med et hemmelig lokk (se beskrivelsen i teksten)
  • E-armert betong eller plastringer som danner strukturens skjelett;
  • F-konisk ring;
  • G - ring med mindre diameter;
  • H - støttering - og armert betong og plast gjør at du kan velge en rekke diametre for å skape slike strukturer;
  • I - steinarbeid kan brukes til mer presis høydejustering;
  • J - betongblindområde;
  • K - luke - den perfekte løsningen hvis du vil gjemme brønnen på nettstedet.

Andre alternativ

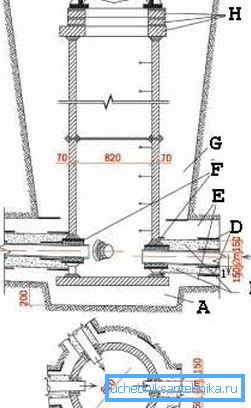

Dette alternativet er preget av en grundig og sjelden metode for å danne bunnen av brønnen:

  • A - sand forberedelse;
  • B - lag av grus;
  • C - perforert dreneringsrør;
  • D - geotextiler, som et middel for beskyttelse mot fuktighet;
  • E-sand fylling av rør;
  • F - grenrør;
  • G - sandfylling langs kjerne av brønnen;
Vær oppmerksom på hvor godt organiseringen av bunnen av brønnen er utarbeidet i denne tegningen (se beskrivelsen i teksten)
  • H - tilleggsringer;
  • Jeg - tips;
  • J - støpejern luke.

Tredje alternativet

Det tredje alternativet refererer allerede til brønnene som er bygd inn i husets vannforsyningssystem:

  • A - brønn;
  • B - nedsenkbar pumpe;

Godt råd! Vi anbefaler at du bruker sentrifugalpumper som nedsenkbare pumper. De er mye mer effektive når de arbeider i forhold til vibrasjoner, og som er viktig for de aktuelle konstruksjonene, er de mer forsiktige med brønnens omgivelser.

  • C-tilbakeslagsventil;
  • D - fleksibel slange;
  • E-elektrisk kabel med frostsikring og fuktighetsbeskyttelse;
  • F-kabel; Den foreslåtte ordningen gjør det nødvendig å bruke dette sikkerhetselementet, selv om det kan være flere alternativer for å løse dette problemet.
  • G - rørledning, må legges under nivået av jordfrysing;
  • H - elektrokor - system for elektrisk beskyttelse om frysing (for detaljer se skjemaet nedenfor);
  • I - fleksibel kobling;
  • J - beskyttelsesdeksel, isoproflex anbefales;
  • K - grøftdybde på skjemaet 1,8 m;

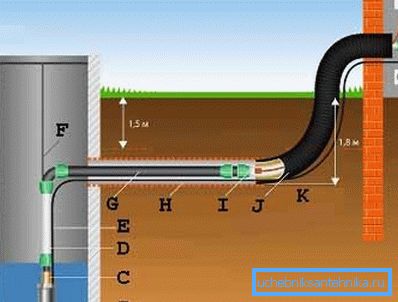

Tegningen av brønnen - trykkspjeldet som er bygd inn i selve vannforsyningssystemet (se beskrivelsen i teksten)
  • L - automatisk styrings- og overvåkingsenhet;
  • M - nettverk på 220/50.

Flere hjelpekretser

Når det gjelder slike systemer som vannbrønner, er det umulig å unngå å spesifisere noen svært viktige noder:

  • For det første er det elektriske systemet for rørledning oppvarming veldig nyttig, bestående av følgende elementer:
    • A - beskyttende skjede;
    • B - installasjonstråd;
    Avansert versjon av isolasjonen av rørledningen fra brønnen - ved hjelp av en elektrisk kabel (se beskrivelsen i teksten)
      • C - varmeisolasjon;
      • D - varmeseksjon;
      • E - selve oppvarmede rørledningen.
      • For det andre, for å beskytte mot opphopning av fuktighet langs brønnens sidevegger, er det nyttig å organisere innsatser av sementfilterelementer som lager tre typer:
        • A - rette linjer (pilene indikerer retningen av fuktighet gjennomtrenging i brønnen);

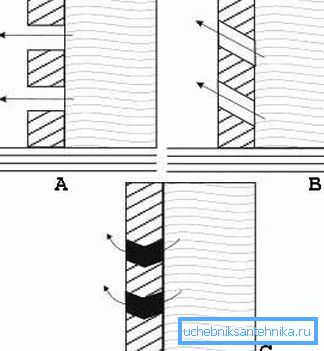

        Sementfiltre i brønnrammen - et avansert beskyttelsesalternativ, men ikke ofte brukt (se beskrivelsen i teksten)
          • B - skrå, notat, løfter i retning av hullets indre hulrom, som er fundamentalt viktig;
          • C - konisk.

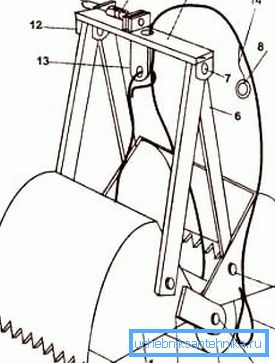

          • For det tredje kan ulike metoder og midler brukes til å rengjøre brønnens indre hule. Til slutt er det alltid en skrape, lime og en stige, men for store arbeider kan det være svært nyttig, ikke mindre enn en liten, en bøtte opprettet i henhold til følgende skjema:
            • 1 - et par skuffer;
            • 2 - ruller for vikling av kabelen;
            • 3 - rullefinger
            • 4 - kabel;
            • 5 og 7 - M8 bolter, for eksempel 6 på tegningen;
            • 6 - trykk, i utformingen av deres 4 stykker;
            Tegninger av brønnen for rensing av brønnen er av stor variasjon - dette er en av de vanskeligste alternativene (se beskrivelsen i teksten)
            • 8 - ring for å fikse posens posisjon
            • 9 - travers;
            • 10 - trykkfjær;
            • 11-pinners holder;
            • 12-øye;
            • 13 - poluproshin;
            • 14 tynn kabel.
            • For det fjerde kan den såkalte abyssinianen være en enklere versjon av brønnen, som ligner en brønn og, på grunn av sin "upretensiøsitet", er ofte bygget rett i kjelleren av et hus. Tegningene av Abyssinian-brønnen er svært enkle:
              • A-tilbakeslagsventil, uten hvilken ikke en enkelt brønn kan gjøre;
              Ekstrem enkelhet er tegningen av den abyssinske brønnen (se beskrivelse i teksten)
                • B - silen sveiset til røret;
                • C-svingkegle - dette er ikke i stand til å løse problemet med vann i store dybder av akviferer, men med overflatisk vann (opptil 4 meter), klarer det seg perfekt).

                funn

                Instruksjonene for å lage en vannbrønn og typen av tegningen avhenger sterkt av formålet med denne strukturen. Selvfølgelig kan du på mange måter finne mange vanlige funksjoner. Men det er betydelige forskjeller, først og fremst i organisasjonen av bunnen.

                For ikke å bli forvirret i mulige løsninger, sørg for å sjekke ut den ekstra videoen i denne artikkelen som vil hjelpe deg med å systematisere all kunnskap.
