Tegninger av huset til brønnen - et eksempel på ditt

I en slik motley sfære som konstruksjon, er det mange oppgaver for de mest varierte smakene. Hvis du ønsker å føle deg som en fremragende arrangør, inviter en brigade til å bygge et hus og prøve å håndtere det.

Du vil skape noe fantastisk designer - og her er det også et stort aktivitetsområde. Hvis du vil føle deg selv en jack av alle handler - prøv å bygge et hus over brønnen på dacha.

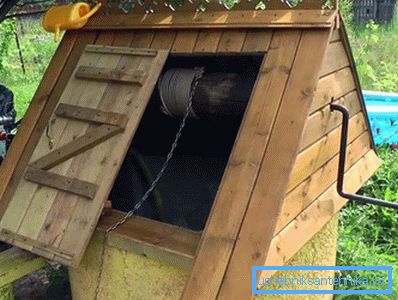

På bildet et hus på den øvre betongringen av brønnhuset - konstruksjonen er enkel, men tegningen av huset på brønnen vil fortsatt være nødvendig

Enkel implementering

Dette er meget nødvendig for brønnen selv, men det vil gi deg ekte glede som en mester. Men for å begynne, som alltid, må det tegnes.

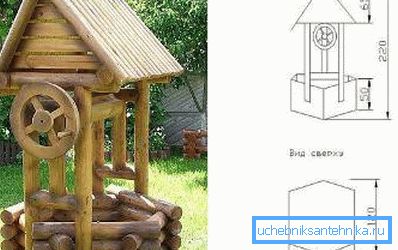

Den første og viktigste regelen er å se nærmere på de foreslåtte alternativene, ofte tegningen av et lite hus til en brønn er veldig enkelt med egne hender og ser mer ut som en skisse (tegning

På en gang vil vi si at en godt fungerende brønn er en ganske delikat "organisme", og uheldig intervensjon kan betydelig opprøre det. Som et resultat blir det i beste fall ikke pumpet uklart vann som pumpes.

Derfor bør tegnehuset ta hensyn til følgende punkter i brønnenes konstruksjon:

  • viktigst - plasseringen av leire slottet, dens følgende parametere:
    • dybde ved brønnen;
    • lengde fra brønnen;
    • tiltvinkel;
    • tykkelse.
    • i tillegg, størrelsen på selve bygningen

    Godt råd! Det er ikke verdt å prøve å lage en tegning av et hus i en brønn for å vedlegge "papirmonster". Vi anbefaler deg å være i ånden i selve designet - en enkel ide og en enkel design og en klar, enkel tegning bør stemme overens. Ofte i dette tilfellet vil det ikke være behov for detaljering - bare en isometrisk visning og to visninger fra siden og fra oven med dimensjoner (som i tegning "A").

    Hvis elementene i huset går i bakken, må det være gjennomtenkt og sikret på forhånd (tegning

    Forsiktighetsregler

    Se på variant tegningen "B".

    Vær oppmerksom på følgende punkt:

    • det viktigste:
    • Takstolpene er omgitt av bakken av et beskyttende leire; (Se også artikkelen Plastluke for brønnen: Installasjonsfunksjoner.)
    • brønnen har et leire slott;
    • hele takkonstruksjonen støttes på to runde søyler, drevet i bakken med en og en halv meter;
    • For å unngå brudd på brønnenes beskyttelseslås, bør hele konstruksjonen med husets perspektiv utformes og reist samtidig.
    • Hvis du begynner å bygge et tak fra bunnen av, når slottet allerede er på plass, vil beskyttelsen uunngåelig bli ødelagt, dette kan ikke glemmes.
  • selve konstruksjonen av takets tak er ikke veldig vanskelig:
    • rektangulær ramme 50-70 cm fra toppstolpene;
    • da rammen av den skrånende delen, og,
    • dekker fra brettene.
    • To typer tegninger

      Vi presenterer to versjoner av huset over brønnen, den vanligste ridge typen.

      Første alternativet

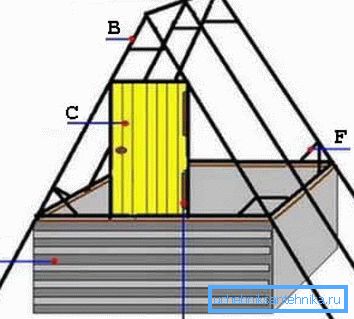

      Dette alternativet blir bygget på den tidligere forberedte parapet:

      • A - to plater koblet til hverandre, som danner takets tak
      • B - sperre av skrånende del;
      • C - døren;
      Den
      • D - brønnenes forsideforbindelse, her kan du bruke alt materiale av ditt valg, hvis det bare var første vanntett, som en av alternativene - skifer;
      • E-dørhengsler;
      • F - fikseringsstivende ribber, som også kalles "boostere".

      Når slike strukturer opprettes, er det først og fremst nødvendig å være oppmerksom på leddene og nøyaktig lukkerhastighet av alle størrelser, som er angitt på tegningene:

      • A - tilkoblingsstenger i den øvre delen av typen "tornspor";
      • B - truss fot;

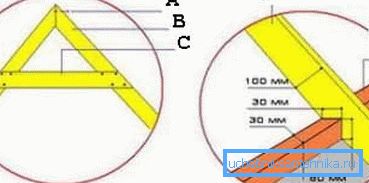

      Instruksjonen for bygging av treobjekter leser - den største oppmerksomheten til leddene (se beskrivelsen i teksten)
      • C - bolt, ofte brukt stivere;
      • D - truss fot;
      • E-topp trim.

      Andre alternativ

      Dette alternativet er så godt utviklet at tegningen selv kan tjene som en samlingsalgoritme:

      • 1 - Strukturets nedre ramme, som er montert på brønnenes inneslutende brønn;

      Godt råd! Ved produksjon av sidevegger og bakker anbefaler vi at du bruker tilkoblingen av "torn-sporet" -typen. Denne typen vil bidra til å skape en virkelig stram forbindelse som forhindrer fuktighet. I tillegg vil det ikke være overflødig å gi ytterligere isolasjon av bakkene fra innsiden med takfilt eller noe tilgjengelig materiale som gir god beskyttelse og er også motstandsdyktig mot lave temperaturer.

      • 2 - siden av huset, som samles best separat, og settes på plass; Legg merke til at et hull er laget i sidevæggen for å installere brønnakslen.
      • 3 - ekstra stivere, aksel av brønnen på begge sider går ikke direkte inn i sideväggen, men gjennom denne stangen;
      • 4 - trekantet beskyttende hjørne på toppen;
      På en god tegning kan samleprosessen spores bokstavelig punkt for punkt (se beskrivelsen i teksten)
      • 5-aksel av brønnen;
      • 6 - sidevegg fra håndtaket;
      • 7 - takhelling, som også er montert separat, og deretter installert;
      • 8 - en rampe med en dør hengslet i den.

      Vær oppmerksom på at dette prosjektet vil kreve 24-28 skruer (ikke telling av hengslene).

      Svært ofte er en av hovedkomponentene i taket av brønnen en ukomplisert treramme, som allerede kan bære skråningen på toppen, sidene og døren.

      Rammen består av bare 12 tredeler:

      • A - topp trim, det er fire av dem;
      Ofte er grunnlaget for huset en enkel rektangulær boks.
      • B - festing til stolpene; 8 skruer er nødvendig for hver stropp (totalt, dermed 64);
      • C-bunn rør, det er også fire;
      • D-rammen står.

      Godt råd! Enhver profesjonell tegning, spesielt med bruk av tredeler, må nødvendigvis indikere bruken av hvilket verktøy den er designet til. Hvis dette ikke er tilfelle, vil du mest sannsynlig måtte bekymre deg om et sagblad, en elektrisk planer, en hacksag, et stikksag (dette er allerede for fint arbeid), en hammer, en Phillips-skrutrekker og tanger. Og verktøy som nivå, blyant og roulette skal alltid være til stede og så.

      Parafrasering, si, en talentfull godt gjort er talentfull i alt - i barrieren, i takhuset og i utformingen av den tilstøtende tomten

      funn

      Til tross for enkelheten til de foreslåtte designene, er det svært viktig å nærme seg tegningene med maksimal nøyaktighet. Dette gjelder spesielt når strukturen begynner å påvirke brønnens struktur selv. (Se også artikkelen Dekorative trebrønner: Hvordan lage deg selv.)

      Prisen på feil kan være veldig uventet og ubehagelig - et brudd på jordlagene, divergensen av de veldannende ringene og som et resultat dråp i vannkvaliteten. Husk å sjekke ut den ekstra videoen i denne artikkelen. Det vil hjelpe deg mer presist å legge aksenter i det foreslåtte arbeidet.
