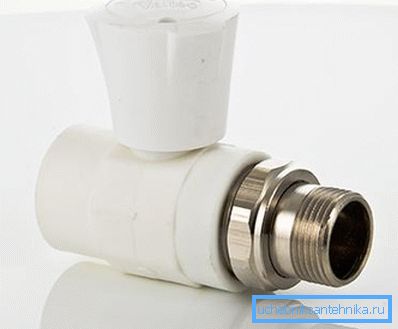

Tommekran: konstruksjons- og driftsegenskaper

I denne artikkelen vil vi snakke om de viktigste forskjellene mellom tommers målesystem og metriske. Vi vil også vurdere funksjonene ved valg av ventiler for rørledningen.

Artikkelen er av stor interesse, siden det finnes et bredt spekter av sanitærutstyr på markedet, og dimensjonene av disse er ikke bestemt i vanlige millimeter. For eksempel kan du finne en halvtimerskran for salg, og hva synes du denne størrelsen betyr?

Forskjellen i måleverdier

For å kunne tydeliggjøre forskjellen i måleverdier, bemerker vi at tommers målesystem tradisjonelt brukes til bygging av rørledninger og ved valg av stoppventiler.

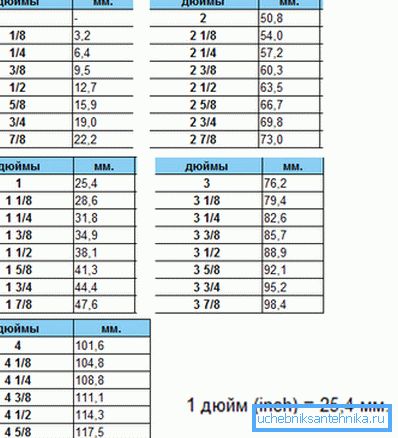

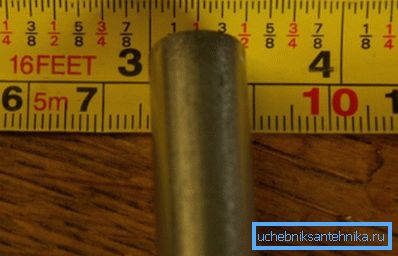

Engelsk tommer (tommer) er betegnet ved å skrive som lik 25,4 mm i det metriske målesystemet. Således er det ikke vanskelig å konvertere dagens verdier som brukes ved valg av rør og beslag i millimeter, det er nok å utstyre med en kalkulator.

For eksempel, la oss beregne hvilket analogt metrisk målesystem som tilsvarer en 2-tommers trykk. For å gjøre dette, 25,4 multiplisere med 2 og få 50,8 mm.

Så er beregningsinstruksjonene teoretisk enkle, og det er også enkelt å beregne dimensjonene på en tommers trykk. Det gjenstår å vurdere hvordan disse mengdene er kombinert med rørets størrelse.

Funksjoner av rørledningens diameter

Som allerede nevnt er det enkelt å beregne hvor mye en trykk er 1 2 tommer i mm. Men, hva er nødvendig å vite for å velge ventiler for rørledningen?

For tiden, når man bygger innebygde vannnett, er den mest populære løsningen metallplast, polypropylen, sjeldnere metallplater eller kobberrør.

Det er ingen hemmelighet at alle disse rørene med en tilsvarende ytre diameter vil ha en annen indre diameter, da stålrøret blir tynnere enn et lignende produkt laget av polymere materialer.

Derfor, når du bestemmer rørledningens dimensjoner og dens overholdelse av dimensjonene til ventiler, er det nødvendig å ta hensyn til følgende verdier:

• veggtykkelse;
• indre diameter - betinget karakteristisk for rørledningselementer, både rør og beslag
• nominell diameter (Dul) - den nominelle verdien av den indre diameteren, angitt i millimeter og avrundet til hele verdien;
• nominell diameter dn;
• ytre diameter.

Av det ovenstående følger at hvis ventilen er 1 8 tommer (innerdiameter) med innvendig gjengetråd, er den kvinnelige, så må rørets ytre diameter med ytre tråd også være 1/8.

Derfor ser vi på det tidligere oppgitte bordet, hvor mye vil være 1/8 og se 3,2 mm. Det er at vi fikk diameteren på innsiden av kranen og utsiden av røret i millimeter.

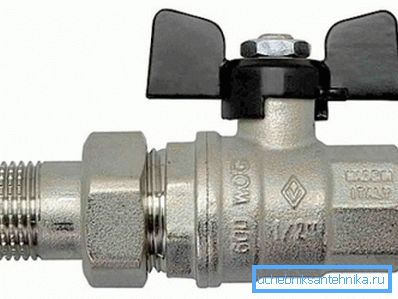

Enheten til tommekuleventilen

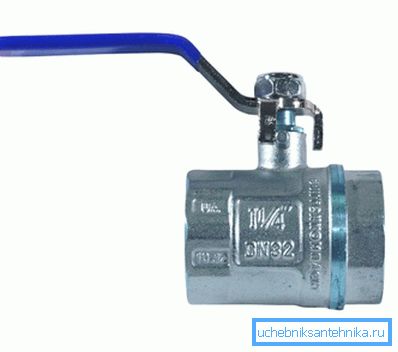

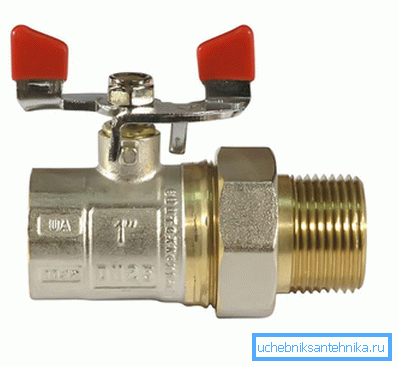

Når vi sier en kran en tommer og en fjerdedel, betyr vi ofte de såkalte halvroterende låseinnretningene med en ball-type lukker. Vurder hvordan utstyret er ordnet, og hva du trenger å huske når du velger det.

Kuleventilen er en type rørstoppventiler, hvor låseelementet i konstruksjonen er laget i form av en kule.

I dag betraktes halvveisventiler med sfæriske ventiler som en av de mest moderne, progressive og samtidig enkle å installere og vedlikeholde typer stoppventiler. Slike kraner blir ofte brukt i konstruksjonen av rørledninger som transporterer flytende og gassformet medium.

Den bevegelige kuleformede lukkeren har en gjennomgående aksiell boring, som i en bestemt posisjon sammenfaller med en gjennomgående boring i kranens kropp. Når hullene sammenfaller, passerer vannstrømmen fritt, mens samtidig hullene i huset og i porten ikke stemmer, er strømmen blokkert. For eksempel vil portventilen være helt lukket dersom ballen roteres 90 grader rundt sin akse.

En fullboringsventil er utstyrt med en barrierekule med en gjennomgående diameter som er lik den indre diameteren til dysen, som er forbundet med rørledningen.

På grunn av at parametrene til hullet med parametrene i rørledningen er minimert, reduseres nivået av hydrauliske tap, noe som skiller disse enhetene fra andre typer ventiler. Kuleventilen brukes derfor for tiden som den viktigste typen låsemekanisme på de lineære delene av gassrørledninger.

Et viktig element i utformingen av kulventilen er "sadler", laget av fluoroplastiske ringer. Tilstedeværelsen av "sadler" gir en full sammenføyning av bolten og huset, tetthet, glatthet og enkel rotasjon av røret.

Viktig: Tilstedeværelsen av PTFE-seter begrenser temperaturen på transportmediet til + 200 ° C.

Oppsummering av det ovenstående noterer vi fordelene som er karakteristiske for kulventiler av balltypen:

• enkelhet av enheten;
• tetthet av huset og lukkeren;
• kompakte dimensjoner;
• enkelheten i konfigurasjonen av strømningsdelen og det nesten fullstendige fraværet av stillestående soner;
• enkel administrasjon;
• Begrenset tid som kreves for å utføre lukkeren.
• mulighet for operasjon under transport av viskøse medier, slam, suspensjoner, masse, etc.

Viktig: Slike enheter kjennetegnes av en stor ulempe - tilstedeværelsen av en "død" sone når du slår lukkeren med et cantilever svinghjul. Denne ulempen kompenseres ganske godt av en kran utstyrt med svinghjulslamme.

Enhet og drift av ventilkranen

Sammen med ventiler er det umulig å ikke merke til tilstedeværelsen av ventilkraner, som ofte brukes til bygging av husholdnings- og industrielle rørledninger.

Blant fordelene ved denne typen ventiler er følgende:

• høy grad av vedlikeholdsevne i sammenligning med ballen motparter;
• rimelig pris;
• et bredt spekter av tilbud på grunn av ulike modifikasjoner;
• enkel installasjon;
• muligheten til å bruke som avstengnings- og kontrollventiler (for sammenligning, en kulventil - bare avstengningsventiler).

Blant ulempene merker vi lavere holdbarhet sammenlignet med motspillere i ball. På den annen side kan enheten om nødvendig demonteres, finne ut årsaken til nedbrytingen og reparere den selv.

En konvensjonell enventilventil består av følgende strukturelle elementer:

• Hus av kobber, messing eller rustfritt stål;
• tut (separat eller uadskillelig fra kroppen);
• svinghjul festet til stangen;

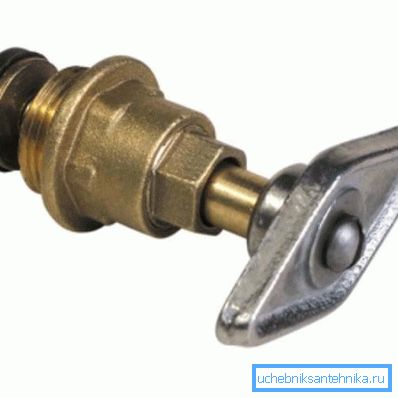

• Låsemekanismen er et veivaksel av en orm eller keramisk type.

Som allerede nevnt, bruker ventil-type enheter to typer låsemekanismer. Vurder funksjonene i deres søknad.

Orm-låsemekanismen er drevet av flere svinghjul rundt sin akse. Ormestangen på enden mot svinghjulet er utstyrt med en gummi- eller lærpakning.

Pakningen er i ferd med å rotere ved siden av "sadlen" og lukker dermed vannforsyningen. Omvendt, hvis du roterer svinghjulet i motsatt retning, beveger pakningen seg bort fra "sadlen" og vannet går uhindret.

Viktig: Det vanligste problemet i slike mekanismer er tetningen av tetningen og som følge av forekomsten av lekkasjer. Reparasjonsinstruksjonene er enkle, det er nok å demontere ventilen, ta ut den gamle pakningen og installer en ny pakning på plass.

Låsemekanismen i form av en keramisk kranboks er et mer progressivt alternativ i sammenligning med en ormtype-enhet.

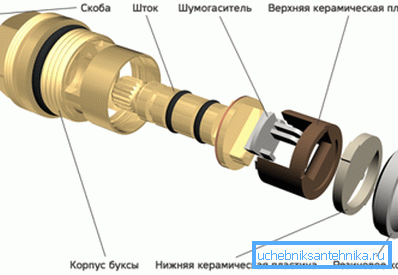

Lukkeren er en kjerne med to kombinerte keramiske plater, hvorav den ene er stasjonær, og den andre roterer rundt sin akse. I prosessen med å dreie stang av platen er kombinert eller omvendt, mellom dem er det et gap, gjennom hvilket vannstrømmen passerer.

Blant fordelene ved denne typen lukning er følgende:

• lavt dreiemoment, fordi enheten er halvt sving;
• holdbarheten til lukkeren på grunn av at keramiske deler er mye sterkere enn gummipakningen;
• Enkel reparasjon, da lukkeren ikke repareres, men endres helt med det faktum at prisen er lav.

konklusjon

Så nå har vi en generell ide om hva som utgjør en kran 3 4 tommer og lignende produkter med andre størrelser. Igjen, vi vurderte funksjonene til enhetens låsemidler, tilpasset for installasjon på tomme rør.

Har du spørsmål? Du finner flere omfattende svar ved å se videoen i denne artikkelen.
