Treveisventil for trykkmåler: formål, opsjoner, installasjon

Hvorfor trenger jeg en 3-veis ventil for en trykkmåler? Skal det alltid installeres? I hvilke versjoner produseres disse enhetene? Hvilke feil er typiske for dem? Hvordan tette de gjengede forbindelsene når du installerer kranen? La oss prøve å svare på disse spørsmålene.

mål

Først finner du ut hvorfor det trengs en treveis manometrisk kran i det hele tatt.

Hans installasjon har følgende mål:

• Den lar deg kalibrere måleapparatet ved å koble en testtrykksmåler.

For å klargjøre: Selvfølgelig, i dette tilfellet, må kranen ikke ha et dreneringsrør, men en full drenering med tråd eller rørflens for tilkobling av den andre enheten.

• 3-veisventil for trykkmåler som gjør det mulig ikke bare å koble maskinen fra strøm, men også for å avlaste trykket foran ham. Det antas at dette reduserer sannsynligheten for feil (stavende piler) betydelig.
• Endelig lar det deg rense uttaket på måleren - tilbakestill gjennom ham en viss mengde arbeidsmedium. Ved rensing fjernes alle akkumulerte urenheter fra utløpet som kan påvirke nøyaktigheten av trykkmåling.

Er det mulig å komme sammen med en konvensjonell gjennomstrømningskoblingsventil? Under industrielle forhold, hvor konstant trykkregulering er nødvendig for å overholde produksjonsteknologien, i pumping og på gassledninger - nei. Feillesning kan være kostbar.

I varmeanlegget til et privat hus eller i heisenheten til et leilighetsmanometer, er de vanligvis koblet til en vanlig reguleringsventil. Faktisk, i heiser, er trykkmåleren ofte installert bare når du tar kontrollavlesninger: så lenge det er fri tilgang til tekniske kjellerere, forblir problemet med utstyrstyveri relevant.

Utførelsesalternativer

Hvordan kan en treveisventil for et 1: 2-tommers manometer ordnes? Vi gir flere beskrivelser av de vanligste designene.

Korkspenning

Kork treveisventil med spenningsforsegling 11b18bk er tilgjengelig i følgende konfigurasjoner:

• To rør (DN 15) eller metriske (M20x1.5) tråder og dreneringshull.

• Ett rør og en metrisk tråd pluss dreneringshull.
• Det samme, men med håndtaket (spaken eller sommerfuglen).

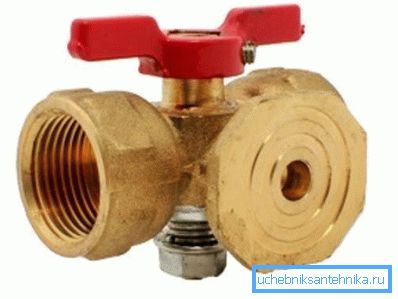

• To gjenger (DN 15, M20x1,5 eller en kombinasjon av disse) og en flens for å forbinde en styretrykkmåler.

Ventilen er ekstremt enkel i design, men har noen betydelige ulemper:

1. Ganske stor omkoblingsanstrengning (typisk for alle korkventiler).
2. Den konstante risikoen for å rive av linerpluggen når du trekker på mutteren. Messing er et ganske mykt metall, og for mye innsats er ikke nødvendig her.

Betjeningsprinsippet til treveisventilen for trykkmåleren er enkel og klar: Den T-formede utskjæringen i rotasjonsrøret, når den dreies, er kombinert med en eller to kraner.

Følgelig er følgende konfigurasjoner tilgjengelige i forskjellige posisjoner:

• Utløpet er koblet til, trykkmåleren er koblet til atmosfæren gjennom en drenering eller flens.
• Trykket påføres til tilbakeslagsventilen med avløp eller flens lukket.
• Kranen arbeider med en tilbakestilling når måleren er slått av.

Sharovy med drenering

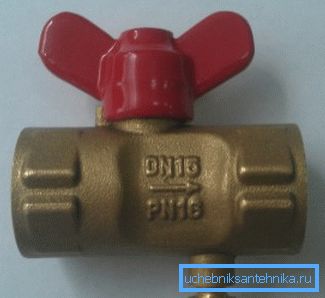

Som prøve ser vi en treveis kulventil for en 11B27p trykkmåler. Det er interessant i implementeringen av drenering. I hovedsak har vi en vanlig koblingsventil med en langstrakt kropp og et dreneringshull på den ene siden av stoppkulen.

Vi gir egenskapene til produktet.

Vær oppmerksom: i denne implementeringen er treveis kulventilen for trykkmåleren ganske ubeleilig på varmtvann og oppvarming. Skru av dreneringsskruen på hånden med kokende vann.

Sharovy med muftovy grenen

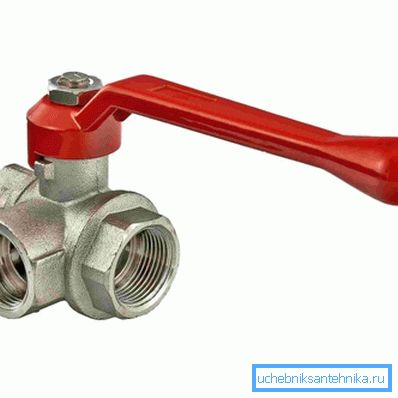

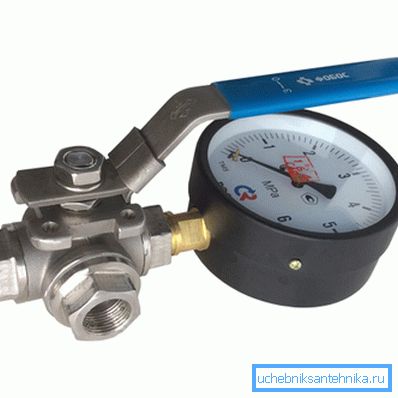

En vanlig treveis koblingsventil kan også brukes som trykkmålerventil. Et eksempel på et slikt produkt er Valtec VT361N.

Materialet i kroppen og bollen av produktet er forkromet messing; selene er laget av teflon. Den maksimale arbeidstemperaturen for miljøet er +150 grader. Bemerkelsesverdig er produsentens erklærte holdbarhet av produktet - minst 20.000 sykluser.

installasjon

Hvordan forsegles de gjengede forbindelsene til ventiler og trykkmåler når de installeres manuelt?

Instruksjonen er generelt vanlig:

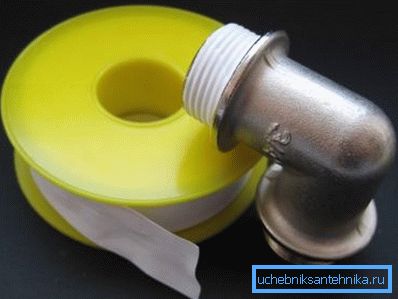

1. FUM tape brukes på gassnettet. Tråder er vridd for hånd eller med verktøy, men med minimal innsats.

Vær oppmerksom på: Båndet FUM forsegler forsiktig rørtråden, men det gir en lekkasje selv med minimal avkastning.

1. For varmt og kaldt vann er det bedre å bruke en polymertetningstråd (TangitUnilok og analoger). I fravær er det et godt resultat av hygienelinn, gjennomvåt i en hvilken som helst hurtigtørrende maling, tetningsmasse eller linolje.

tjeneste

Listen over feil på kraner, som kan løses selv, er mer enn liten.

• Lekkasje når korkventilen er lukket betyr utilstrekkelig trykk eller rusk som har falt under korken. Demonter ventilen, tørk plugg og sete og monter den igjen. Mutteren på skaftet skal bare strammes hvis strømmen fortsetter etter rengjøring.

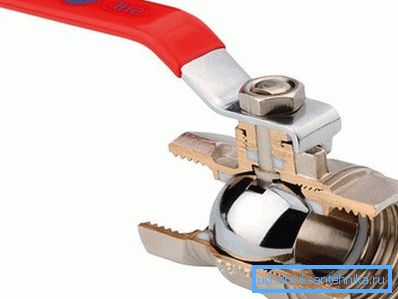

• En lekkasje på kuleventilens stang indikerer utviklingen av en tetningsring. Hvis ventilen har en klemmemutter, kan den strammes en til to omdreininger.

Hvis forseglingen presses med håndtaket og vaskemaskinen lagt under den - med ventilen lukket, fjern dem og plasser flere svinger av FUM-tape over forseglingen.

konklusjon

Vi vil vurdere vår bekjentskap med en relativt eksotisk type ventiler og beslag. Videoen i denne artikkelen vil tradisjonelt tilby leseren ytterligere tematisk informasjon. Lykke til!
