Treveisventil i varmesystemer og gulvvarmesystemer

I denne artikkelen vil vi vurdere funksjonene til ventilene. Spesielt har deres operasjonsprinsipp: En treveisventil har for eksempel særegne egenskaper, i samsvar med hvilken den fungerer. I tillegg vil vi snakke om de strukturelle og operative egenskapene til disse enhetene og om hvor og hvordan de kan brukes.

Artikkelen er av spesiell interesse, siden anordningen av middels og store lengdesvarmesystemer er forbundet med en slik ulempe som den ujevne fordeling av varme. Årsaken til dette problemet er at kjølevæsken gradvis avkjøles når den passerer gjennom rørledningen, og derfor vil temperaturen være høyere i nærheten av varmeenheten enn ved det fjerneste punktet av rørledningen.

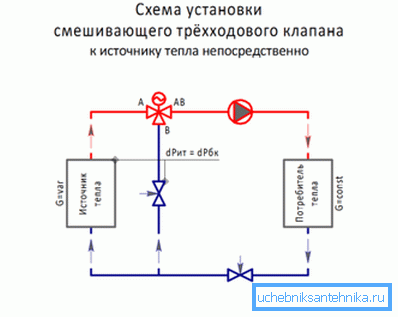

Løsningen på dette problemet er å bygge systemer som bruker en treveiskran.

Programfunksjoner

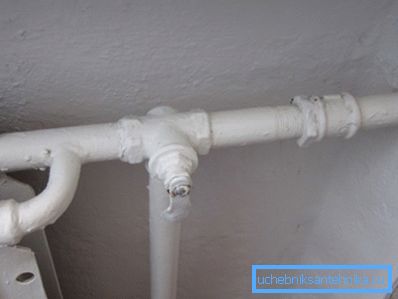

Som nevnt omfatter utnevnelsen av en treveisventil for det meste seg til bygging av varmeledninger av middels og stor lengde, samt til et varmt gulv med mellomstore og store områder (se også artikkelen Treveisventil for trykkmåler: Formålet med applikasjon, versjoner, installasjon og vedlikehold ).

Denne typen ventiler regulerer ikke bare vannet på vannet, men lar deg umiddelbart justere de kalde og varme strømningene. Som et resultat av korrekt installasjon og riktig drift av anordningen blir det mulig å oppnå en mer effektiv omfordeling av kjølevæsken i et lukket system.

Viktig: I henhold til kravene i GOST 21345-2005 kan stoppventiler av denne typen, i tillegg til å bygge oppvarmesystemer, brukes til installasjon på rørledninger med liten diameter for etterfølgende transport av gassformige, samt aggressive og nøytrale væsker.

Konstruksjonsfunksjoner

Strukturelt er treveisventilene en tee utstyrt med en låsings- eller reguleringsmekanisme.

Utformingen av enheten inkluderer slike elementer som:

• bolig, som kan være laget av messing, rustfritt stål, støpejern, etc .;
• lukker denne eller den samme konfigurasjonen med gjennomåpninger
• tilkoblinger.

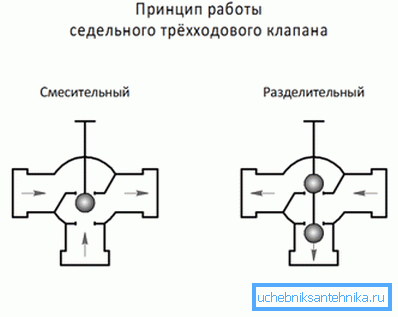

Operasjonen av anordningen utføres ved å rotere rundt svinghjulets akse festet til portstammen. Justeringshåndtaket kan roteres 90 eller 180 grader for å åpne et eller flere gjennomgående hull.

Svinghjulets ekstreme posisjoner er utformet slik at væsken kan passere gjennom den ene eller den andre. Hvis svinghjulet vrides til nøytralstilling, passerer vannet gjennom to hull på en gang og enheten fungerer som en blander.

Viktig: Industrielle modifikasjoner av treveisventilen, beregnet for rørledningens enhet som gjennomfører transport av brannfarlig eller eksplosiv atmosfære, har spesielle begrensninger for svinghjulets ytre posisjon. Modifikasjoner av låseutstyret som er beregnet for bruk i husholdningssystemer, kan ikke ha slike begrensere.

Klassifisering av ventiler av treveis type

Treveisventil eller dens større industrielle kolleger, hvis pris er høyere, er delt inn i flere kategorier basert på følgende kjennetegn:

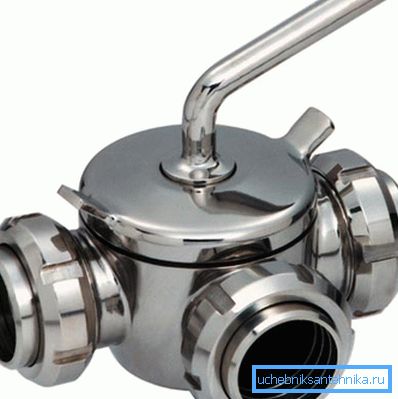

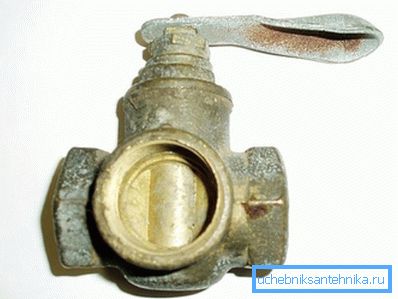

• I samsvar med formen på lukkeren varierer konisk, ball og sylindrisk modifikasjon;
• I henhold til type gjennomstrømningsdel, utmerker design med full boring eller test- og utladningshus.

Endringer gjennom passasje er utstyrt med to tilkoblingsrør beregnet for tilkobling til rørledningen.

Enheter av prøve- og utgivelsestype er først og fremst ment for installasjon i forskjellige enheter og kapasiteter. For enkel installasjon og etterfølgende drift inkluderer det komplette settet av enheten utløseren og tilkoblingsrøret.

• I samsvar med utformingen av det roterende elementet L-formet, skiller T-formet og S-formet kran.

• I henhold til monteringsmåten til boltmekanismen er spenning, kjertel og korkmodifikasjoner skilt. I spenningskraner er pluggen, når den lukkes, nærliggende til kroppen direkte med en mutter. På samme tid støtter kuleventilen korken på kroppen med kjertellåsen og pakningspakningen.

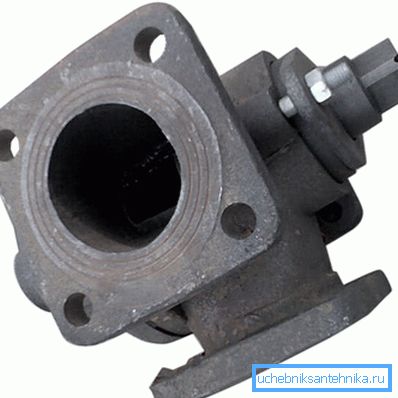

• Industrielle treveisventiler er delt inn i enheter med oppvarmet hus eller med hus uten oppvarming.
• I henhold til typen til tilkoblingsanordningen, varierer endringer av flens, kobling, tsapkovy, choke-butt-end, sveisetype.

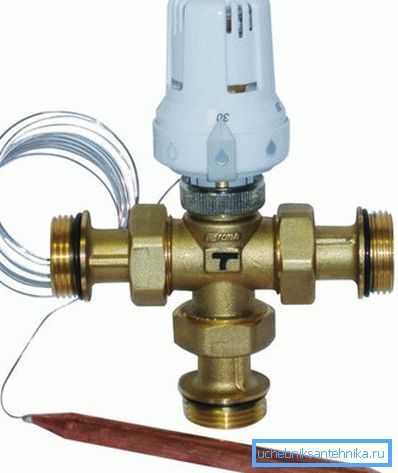

• I henhold til type kontroll utmerkes modifikasjoner med manuelle og mekaniserte, pneumatiske, hydrauliske og elektriske drifter.

Uavhengig av å tilhøre en kategori eller en annen, er alle treveiskraner kjennetegnet ved fravær av stillestående soner, holdbarhet, økt tetthet av låsemidlet, en liten grad av hydraulisk motstand og enkel design.

Men samtidig har slike anordninger noen ulemper, blant annet høyt dreiemoment, økt sannsynlighet for fastkjøring av svingende deler som et resultat av å holde seg i ferd med langvarig drift.

Krav til installasjon og drift

• Treveisventiler kan installeres enten horisontalt eller vertikalt.
• Når du utfører installasjonsarbeid med egne hender, må du sørge for at strømningsretningen på det transporterte mediet sammenfaller med pilen som angir retningen på enhetens kropp.
• Kranens monteringssted må velges slik at det i etterfølgende drift og vedlikehold ikke er noen problemer med tilgang til ventilen eller annet reguleringsutstyr.
• Ved installasjon ved bruk av sveiseutstyr, må det tas hensyn til å beskytte tappens indre hulrom fra å falle inne i sveiset skala og burr. Igjen, det er nødvendig å forhindre at saken blir oppvarmet, rørene i rørledningen blir mer enn + 100 ° С.
• Montering og etterfølgende drift av en treveiskran skal utføres i samsvar med kravene i vedlagte dokumentasjon utarbeidet av produsenten.
• Bruken av ventiler krever bruk av regelmessig vedlikehold for å hindre at ventilen gripes.

konklusjon

Nå har vi en generell ide om hva en vanlig eller spesialisert treveis hydraulisk kran er. Det er spørsmål om valg av egnet utstyr?

Du kan forenkle oppgaven ved å se videoen i denne artikkelen.
