Typer av kraner: kjent med klassifisering av ventiler

Hvilke typer sanitære kraner brukes for tiden? I denne publikasjonen skal vi bli kjent med ventiler av små og mellomstore størrelser, brukt i vannforsyning og oppvarming av private og flerfamiliehus.

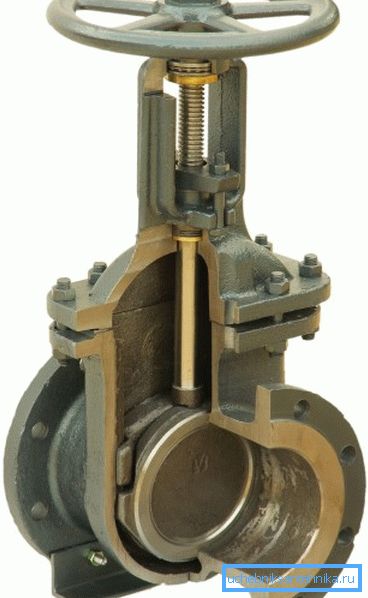

Portventiler

De brukes i heis- og vannmåleenheter, og for å kutte av visse deler av store vannforsynings- og varmekretser. Typiske størrelser som brukes i huset - ДУ50 - ДУ100.

Men: i stalinokens heiser kan du sjelden finne DU150 ventiler. Enda større størrelser brukes kun på varmeledninger.

Vannet i ventilen er blokkert av et par individuelle kinder eller en monolitisk kil, som mates inn i kroppen med en skruestang. Speil (O-ringer) på kinnene (kile) og kroppens metall; tetning oppnås ved sterke klemmer.

materialer

Her er en liste over materialer som brukes til produksjon av ventiler.

utførelse

Portventiler kan klassifiseres:

• Ved å sikre kinnene mot kroppsspeil. Stålventiler er vanligvis ferdig med en monolitisk port, støpejern - en kil mellom to kinn eller mellom kinnene og kroppen.
• Formen på håndtaket. For støpejernsprodukter kjennetegnes av et rundt hjul, for stål - vinkelrett på stanghåndtaket.
• Lagerbevegelse. Den kan glide ut av saken når den åpnes eller ligger inne i saken. I sistnevnte tilfelle har lukkeren sin egen tråd.

funksjonen

Fordeler med ventiler:

1. Relativ lav hydraulisk motstand.
2. Liten installasjonsstørrelse (mindre enn skrueventilen med samme diameter).
3. Mulighet for installasjon med hvilken som helst retning av vannstrømmen.

ulemper:

1. Behovet for periodisk fylling kjertel og sliping kinnene, som er samlet innskudd.
2. Signifikante dimensjoner i retningen vinkelrett på rørledningens akse (lukkeren trekker seg inn i huset, husk?).
3. Svært moderat tetthet av lukkeren. Situasjonen når det ikke er noen lekkasje gjennom kontrollventilen i den sirkulære heisnøkkelen er blokkert i det hele tatt - et unntak i stedet for regelen.

Pluggventiler

Vannet er blokkert ved å snu korken fast i kroppen. Stramhet sikres ved nesten fullstendig mangel på et mellomrom mellom pluggen og huset. Materialer - Metaller med relativt liten friksjonskoeffisient, ikke utsatt for korrosjon og stikker til tilstøtende flater til hverandre: støpejern og messing.

I leilighetsbygninger brukes ventiler på 15 - 40 mm i store mengder.

utførelse

I dette tilfellet er klassifisering av kraner etter type også mulig på flere grunner.

• Skroget kan være modulært eller monolitisk.
• Tettheten av rørets stang kan sikres ved å pakke pakning med en klemklemme eller kraften til å klemme pluggen til kroppen. I sistnevnte tilfelle tiltrekkes det av mutteren på skaftet som går gjennom kroppen.

• Ventilen kan leveres med et håndtak eller overlappes med en nøkkel.

funksjonen

fordeler:

1. Den lave prisen knyttet til enkelheten i kranens konstruksjon.
2. En bred nok gjennom kanal i trafikken, slik at ventilen ikke kan tette opp rusk.

ulemper:

1. Ved kjertelkraner - konstant lekkasje kjertel under lukking og åpning, spenningen - risikoen for frigjøring av skaftet.

Merk: for å fylle kjertelventilen med egne hender, må rørledningen dreneres på begge sider av den. Ellers kan den forstyrrede pluggen flyte ut av skroget ved vannfronten.

1. Stor innsats for å reposisjonere kranen.
2. Høy hydraulisk motstand.

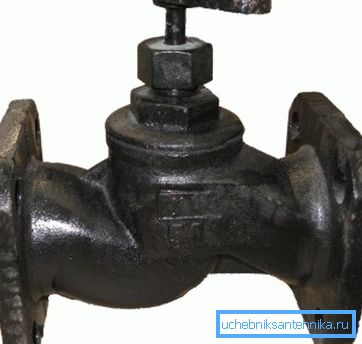

Skrueventil

Den bevegelige ventilen drives av en skruestang. Han blokkerer vannet, klamrer seg til salen med et gjennomgående hull i den. Materialer - støpejern (for tiden er store ventiler hovedsakelig laget av det) og messing.

utførelse

Hvilke typer kraner med en bevegelig ventil og en skruestang brukes i VVS:

• Ventilen kan være allmetall, med polert speil, eller med pakning av gummi eller paronitt (igjen, gummi, bare tøft og varmebestandig).
• All-metal ventil, i sin tur, kan ha et flatt eller konisk speil.

Oppmerksomhet: En rekke kraner med en konisk messingventil er, ifølge forfatterens oppfatning, opprettelsen av noe dystert geni sendt til rørleggere som en straff for beruselse. Ventilen som sitter fast i huset (og det er fastkjørt veldig ofte) kan ikke fjernes uten å fjerne ventilen helt. Den åpenbare instruksjonen er ikke å kjøpe dette mirakelet av fiendtlig utstyr under noen omstendigheter.

• Stengeltetningen kan gjøres med en oljetetning eller en eller to gummiringer.

funksjonen

fordel:

1. Lett å reparere.

ulemper:

1. Behovet for pakking av kjertelen og periodisk utskifting av pakningen (hvis tilgjengelig).
2. Høy hydraulisk motstand.
3. Konstant akkumulering av søppel under sadel.
4. Installasjon med en enkelt retning av vannstrøm. Motstrømmen åpner ventilen når du prøver å åpne ventilen.

Kuleventiler

Alle typer kulventiler representerer et dypt arbeid på feil i utformingen av korkventiler.

Korken i dem er en ball med en gjennomgående kanal som er lik diameteren av rørledningen som er forbundet. Den er forseglet med to seterringer med lav friksjon. Som regel tetter det stammen.

Materialer - messing og (sjeldnere) rustfritt stål; Teflon eller fluoroplast fungerer som tetningsmiddel. Størrelser - fra DN50 til DU500.

utførelse

Ulike typer kuleventiler som brukes i interne ingeniørnett, avviker primært i kroppens design og form.

• Rørledningen kan være gjenget, flenset eller sveiset.
• Kroppen kan være sammenleggbar (på tråden eller hæler) eller sveiset.
• Håndtaket kan være stasjonært eller flyttbart, i form av en spak eller en sommerfugl.
• Ventilen kan kombineres med et vilkårlig montering eller grovfilter.

funksjonen

La oss være konsise: kulventilene har ingen av de ulemper som er nevnt ovenfor. Feilfunksjonene er ekstremt sjeldne og for det meste kokes ned på behovet for å forspenne seglet utviklet rundt stammen etter flere hundre åpnings-lukkede sykluser.

konklusjon

Vi håper at materialet vårt vil hjelpe leseren til valg av ventiler. En artikkel kan virke litt forspent; Den er imidlertid kun basert på forfatterens egen erfaring (se også artikkelen Kuleventil 3: 4 - enhet, egenskaper, installasjon).

Som alltid vil videoen i denne artikkelen tilby tilleggsinformasjon. Lykke til!
