Vann- og avløpsdesign: regulatoriske krav og praktiske tips

I henhold til hvilke reguleringsdokumenter er vannforsyning og avløpsdesign utført? Hvordan estimere den nødvendige rørdiameteren? Er det vanskelig å beregne trykkfallet i en rørledning med kjente parametere? Hva er skråningen for å legge kloakkrør? I artikkelen vil vi prøve å finne svar på disse og noen andre spørsmål.

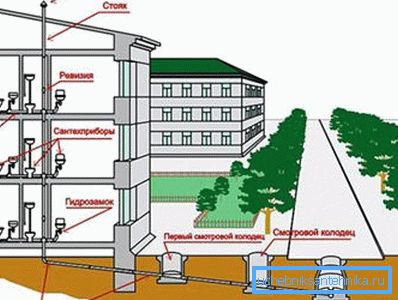

Skisse av tekniske nettverk av et hus under bygging.

Regulatoriske dokumenter

Hvilken SNiP for utforming av vannforsyning og avløpsnett er for tiden i kraft?

Følgende dokumenter gir størst verdi for designeren:

  • SNiP 2.04.02-84, regulerer bygging av ekstern vannforsyning.
  • SNiP 2.04.03-85, dedikert til bygging av utendørs avløpsvann.
  • SNiP 2.04.01-85, som inneholder krav til intern vannforsyning og kloakknett.

Nyttig: Spesielle instruksjoner for utforming og installasjon av vannrør og kloakk fra plastrør finnes dessuten i byggekodene СН 478-80.

La oss ta en titt på nøkkelkravene til de oppgitte dokumentene.

SNiP 2.04.02-84

Det gjennomsnittlige daglige vannforbruket per person som er lagt ned i prosjektet for eksternt vannforsyning, skal tilsvare følgende tabell:

Hus type Forbruk per person, l / dag
Bad mangler 125-160
Med badekar og kjeler eller kolonner 160 - 230
Med varmt vann fra kjelen eller CHP 230 - 350
Boligleiligheter i boligblokker faller hovedsakelig i sistnevnte kategori.

Vannforbruk for vanning av avlinger, vedlikehold av husdyr, fjærfe, etc. vedtatt av avdelingsstandarder for den aktuelle bransjen.

Det minimale frie trykket i akvedukten ved inngangen til en egen bygning ved toppen av utslippet bør svare til:

  • For en-etasjes bygning - 10 meter.
  • For flere etasjes bygninger - 10 meter + 4 meter per etasje.

Minste trykk på vannsøylen - 10 meter.

Flerfasede hus i områder med lav- eller en-etasjers bygninger leveres med egne swaps.

I rollen som vannkilder kan være:

  • Elver og kanaler.
  • Reservoarer, dammer, innsjøer.
  • Underjordiske kilder.

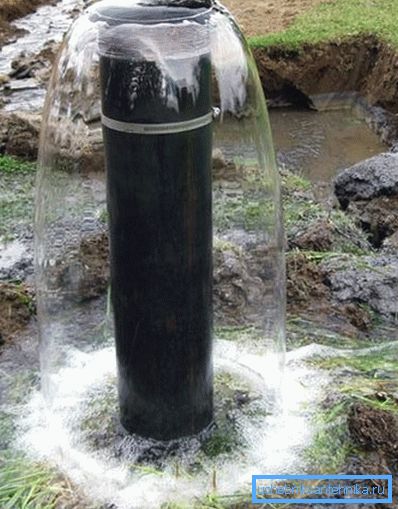

Vel i vannet.

For produksjonsbehov er bruk av behandlet avløpsvann tillatt. Bruk av grunnvann, sammensetning og kvalitet av tilsvarende drikkevannstilførsel for industriell vannforsyning er forbudt.

Utforming av utendørs vannforsyning av bosetninger bør gjennomføres under hensyntagen til muligheten for bruk av drikkevannsforsyningssystemet for brannslukking.

SNiP 2.04.03-85

Hva skal være ekstern avløpsnettverk? Vi vil bevisst ekskludere fra hensyn til krav til renseanlegg og fokusere på tyngdekraft og trykkledninger for transport av avløpsvann.

De minste diameterene av kloakkrør som kan brukes i eksterne nettverk er:

objekt Min diameter, mm
Utløpsrør 150
Innkvarteringsnettverk (produksjon og husholdning) 150
Street husholdningsnettverk 200
Regn og felles innendørs nettverk 200
Regn og offentlige gatenett 250

Den høyest estimerte hastigheten til bevegelsen av avfall antas å være:

  • For metallrør av husholdningsavløp - 8 m / s.

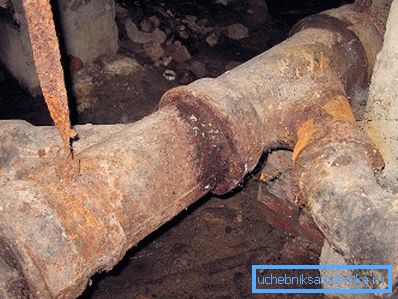

Støpejerns husholdningsavløp.
  • For metall regnvann avløpsrør - 10 m / s.
  • For ikke-metalliske (plast. Betong, asbest-sement, keramisk) rørledninger for husholdningsavløp - 4.
  • For ikke-metallisk stormvann - 7.

SNiP 2.04.01-85

La oss nå se på regulatoriske krav til husholdningsavløps- og vannforsyningsnett som finnes i det siste av de aktuelle dokumentene.

Kvaliteten og sammensetningen av drikkevann må fullt ut overholde GOST 2874-82.

Merk: Den vurderte SNiP er for tiden i kraft, men GOST, som den refererer til, ble kansellert i 1999. Nåværende krav er angitt i den obligatoriske SanPiN 2.1.4.1074-01.

Nåværende dokument som regulerer vannkvaliteten.
  • Vanntemperaturen i varmtvannssystemet bør ikke være mindre enn 60 ° C når den er koblet til et åpent varmesystem og 50 ° C til en lukket. Maksimum tillatt temperatur er 75 C.

Merkelig: i virkeligheten er dette kravet ikke oppfylt det meste av året. Om sommeren, i fravær av oppvarming (spesielt i gamle hus uten sirkulatorer i heiser), kjøler vannet fra motorveien, når blanderen, ofte til 40 grader eller mindre. Om vinteren bytter varmtvannet fra tilførsel til returrør bare når tilførselen når 90 grader.

  • For barnehager og barnehager skal temperaturen på varmtvannet ved vanninntaket ikke være over 37 grader.
  • I bygninger over 4 etasjer, bør varmtvannstigerørene kobles til sirkulasjonsbroer. Prisen for manglende overholdelse av dette kravet er et stort, uegnet forbruk av varmtvann: I mangel av et demonteringssystem må innbyggerne drenere vann i lang tid før det oppvarmes. Seksjonen kan bestå av 3-7 stigerør.
  • Trykket i varmtvannssystemet før mikseren skal ikke være høyere enn 4,5 kgf / cm2.

Vær oppmerksom på! I praksis, når man leverer varmt vann fra en tilførselsledning til varmesesongen, er dette kravet i prinsippet umulig: forsyningstrykket holdes ved 5 - 6.5 kgf / cm2.

  • I dusjer med tre eller flere rister skal tilførselen av varmt vann til blandebatteriene ordnes på minst to sider, slik at varmtvannsforsyningen sløyfes av. Ellers kan en skarp forandring i vanntrykk forårsake forbrenninger. Unntaket er samlerens vannforsyningssystem.
  • Hydraulisk beregning av kaldvannssystemer skal utføres i henhold til maksimalt vannforbruk som tilsvarer forbruket i spetstimer.

Følgende materialer kan brukes til internt kaldt vannforsyning og varmtvannsforsyningsnett:

  • Polyetylen.

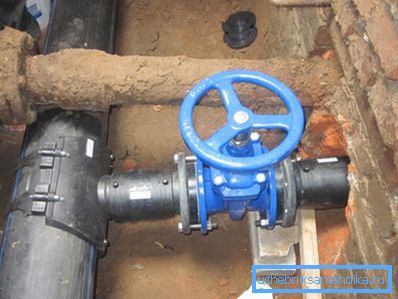

På grunn av den begrensede driftstemperaturen brukes denne plast bare i kaldt vann.
  • Polypropylen.
  • Polyvinylklorid
  • Polybuten.
  • Glassfiber.
  • Metall-plast (flerlagsrør av aluminium og tverrbundet polyetylen).
  • Kobber.
  • Bronse.
  • Messing.
  • Stål med anti-korrosjons belegg inni og utenpå.

Rørene må tåle press større enn arbeideren med 1,5 ganger, men ikke mindre enn 6,8 kgf / cm2 ved driftstemperaturer for kaldt vann og varmt vann ved henholdsvis 20 og 75 grader.

Vannforsyningsdesignet må sørge for tilstedeværelse av stoppventiler på følgende punkter:

  • På innganger.

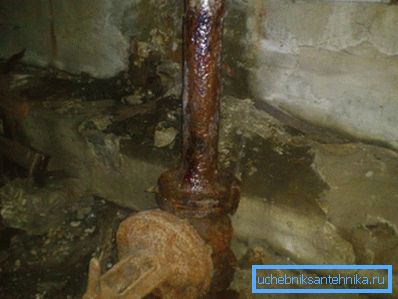

Kaldt vanninntak er utstyrt med en ventil.
  • På deler av ringnettverket (for uavhengig avkopling under reparasjon).
  • I brann stiger med antall brannhydranter minst fem.
  • På stigninger av innenlands vannforsyning i boliger over tre etasjer.
  • På noen grener med fem eller flere vanninntak.
  • På grener fra de viktigste vannforsyningssystemene.
  • På kranene i leiligheten, hotellrommet, på liner til flush kraner, toalett boller, varmtvannsbereder, gruppe vasker og dusjer.
  • Før vanning av kraner.

Kaptein Bevis foreslår: i sistnevnte tilfelle er ventilen plassert i bygningen, i et oppvarmet rom.

Praktiske anbefalinger

La oss flytte til et mer praktisk plan. Hvordan er utformingen av vannnett i byggingen av private hus med egne hender?

Den mest typiske kommunikasjonsordningen til et privat hus innebærer en enkelt inngang - for kaldt vann. Vanntank leveres av en kjele eller varmtvannskolonne; For avhending av kloakk brukes autonome behandlingsanlegg.

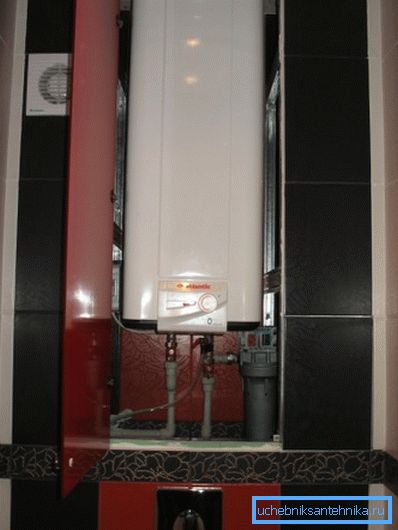

Varmtvannsforsyning kjele gir.

Beregn når byggingen er nødvendig:

  1. Peak vannstrøm.
  2. Tilsvarende diameter av rørledningen.
  3. Trykkfallet i denne rørledningen. På slutten av sanitærapparatet må ikke hodetrykket falle under tre, og bedre - fem meter.
  4. Dimensjoner av septiktank og filterpute.

Vannstrøm

Det er enklest å ta fra tabellen nedenfor.

Enhetstype Vannforbruk (HWS og HVS), l / s
Kran for vanning 0.3
WC med trykk 1.4
Toalett bolle 0,10
Dusjkabinett 0,12
bad 0.25
vasking 0,12
servant 0,12

Med den påståtte samtidige bruk av flere enheter (for eksempel dusjkabinett og kjøkkenvask) legges kostnadene sammen.

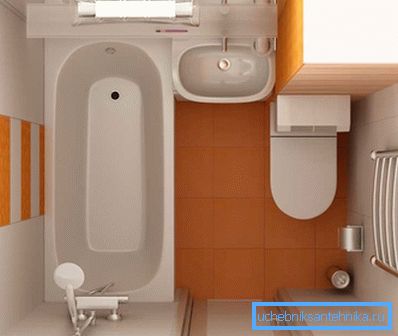

Kapasiteten til rørledningen skal sikre samtidig drift av flere rørleggerarbeid.

diameter

I den enkleste versjonen er den også valgt i henhold til tabellen for den estimerte toppstrømmen.

Høyt vannforbruk, l / s Rørledningskontroll
0,12 10
0,36 15
0,72 20
1,44 25
2.4 32
3.6 40
6 50

For eksempel, i det ovennevnte tilfellet - når du bruker et dusjkabinett og kjøkkenvaske med en mikser - vil maksimal strømning være 0,12 + 0,12 = 0,24 liter per sekund, noe som tilsvarer et rør av størrelse D15.

Merk: Plastrør er merket med utvendig diameter, som vanligvis er omtrent et trinn større enn innsiden. Således har et polypropylenrør med en størrelse på 50 mm en innvendig diameter på ca. 40 mm.

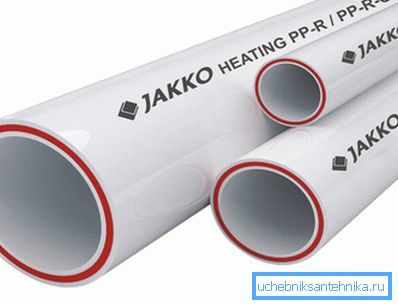

Polypropylenrør. På prislappen angir den ytre diameteren.

Hodetrykk

Trykkfallet i rørledningen beregnes med formelen H = iL (1 + K).

Hva betyr navnene på variablene i det?

  • H - forskjellen mellom hodene i begynnelsen og slutten av røret.
  • I - Hydraulisk helling av rørledningsseksjonen.
  • L er lengden i meter.
  • K - koeffisient bestemt av type vannforsyning. For drikkevann i hjemmet er det lik 0,3.

Hvor får man verdien av hydraulisk helling? Fra de såkalte Shevelev-tabellene som inneholder 1000i verdier (hydraulisk helling for rørlengde 1000 meter) for ulike rørmaterialer, deres størrelser og strømningshastigheter. De er enkle å finne i et teknisk bibliotek eller online.

Henvisning: Rørets hydrauliske motstand er avhengig av veggens grovhet, noe som er forskjellig for forskjellige materialer. I tilfelle av stål endres det i tillegg med rørledningens alder på grunn av overgrowing med kalkavsetninger og rust. I tillegg er motstanden direkte proporsjonal med strømningshastigheten og tilbake til diameteren av røret.

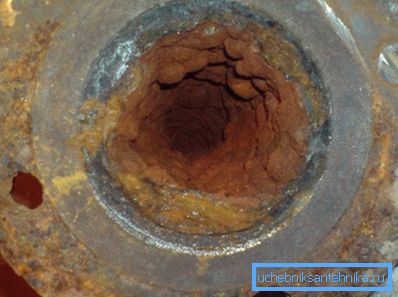

Statens stålrørledning etter langvarig drift.

Med diameter er alt klart; og hva skal strømningsgraden være? Maksimal tillatte verdi for drikkevannstilførsel er 1,5 m / s; Ved høyere hastigheter oppstår hydraulisk støy.

La oss beregne trykkfallet i det nye stålrøret DU15 med en lengde på 43 meter ved en strømningshastighet på 1,2 m / s.

  1. Verdien 1000i for de angitte parametrene i samsvar med den aktuelle tabellen er 360,5. Forresten, ifølge samme tabell, tilsvarer det en strømning gjennom et rør på 0,2 l / s. Så, når det gjelder lineær meter, i = 360.5 / 1000 = 0.3605.
  2. Formelen som helhet tar formen H = 0.3605 * 43 * (1 + 0.3) = 20.15195. Trykket på endeanordningen vil være tilfredsstillende dersom det ved innløpet er minst 26,5 meter, hvilket tilsvarer et trykk på 2,65 kgf / cm2.

Nyttig: En typisk utforming av en vannbrønn skal sørge for en tilbakeslagsventil ved utløpet fra hoveddelen. Dens tilstedeværelse tillater ikke bare å tappe vannforsyningen, men også å måle trykket i ruten. Hvis estimatet for materialene for tilkobling som foreslås for deg, ikke inkluderer ventilen DN15, er det bedre å avklare dette punktet før arbeidet starter.

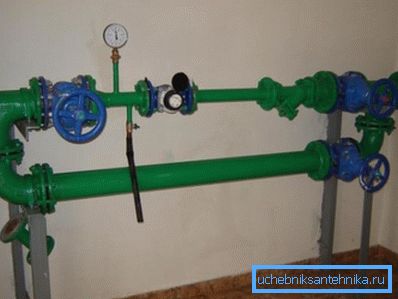

På bilde - vannmåleren. Kontrollventiler lar deg måle trykket ved inngangen til huset.

avløp

Den bør legges under grunnfrysningsnivået med en konstant skråning, som bestemmes av rørdiameteren.

diameter Helling, cm / m
50 3,5
110 2
150 1
200 0.8

Volumet av primærseptiktanken skal være lik minst tre døgns volum avløpsvann, som beregnes i henhold til vannmåleravlesningene eller basert på de ovennevnte vannforbruket for hus av forskjellige typer. I en flerkammersump settes volumet av det første kammer til å være 50% av det totale volumet.

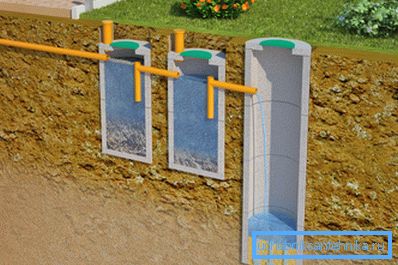

To-kammer septiktank.

Dimensjonene til filterbrønnene eller filtreringsfeltene beregnes avhengig av jordabsorberingen, som antas å være:

  • 90 liter per kvadratmeter fuktig overflate per dag for sand.
  • 50 - for sandaktig leam.
  • 25 - for loam.
  • 10 - for leire.

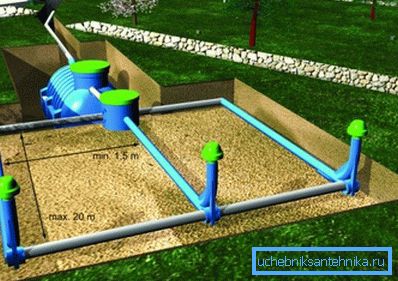

Med lav absorpsjonskapasitet er et filtreringsfelt konstruert.

konklusjon

Vi håper at de ovennevnte kravene og våre anbefalinger vil hjelpe leseren til å skape prosjektet av kloakk og vannforsyning til ditt eget hjem. Ytterligere materialer finnes i videoen i denne artikkelen. Lykke til!
