Vannforsyning fra et godt - mange alternativer, velg etter

Gjennomføringen av noen av vannforsyningssystemene krever stor erfaring og profesjonalitet - fra å velge et borested for å legge rørledninger i huset. Ikke glem det elektroniske styrings- og kontrollsystemet vil også forstyrre saken, noe som betydelig kompliserer ordningene og gjennomføringen av dem.

Det vil også være nødvendig å sørge for alle slags beskyttelsesmekanismer i nødsituasjoner, og her er det ingen erfaring, mye mindre å gjøre.

Krever en profesjonell tilnærming

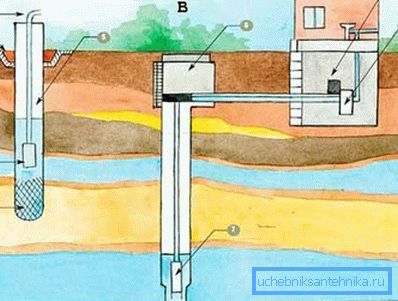

Den generelle ordningen for vannforsyning er ikke sterkt avhengig av typen vel brukt - "på sand" (venstre - A) eller "på kalkstein" (høyre - B) - og er vist på figur "A":

• 1 - sil for brønnen direkte på bunnen av foringsrøret, det unngås ikke fra behovet for å installere et helt system med spesialfiltre i huset;
• 2 - nedsenkbar pumpe;
• 3 - leire låsing med blindt område - beskytter både fra smelte- og regnvann og fra vann som ekstraheres fra brønnen som et resultat av den første, primære og påfølgende, forebyggende pumpingen;
• 4 - den såkalte pipeline-gander, som et karakteristisk trekk ved det øvre utløpet av "brønnen til sanden";
• 5 - kasse;
• 6 - et kammerkammer, som allerede er en funksjon av en dyp "brønn på kalkstein", for trykkutjevning;
• 7 - pumpe, hvis brønnen er et artesisk høyt trykk, kan pumpen forsømmes, men vanligvis bare for første gang ved bruk av brønnen;
• 8 - Automatisk styringssystem med overbelastningsbeskyttelsesrelé;
• 9 - hydroakkumulator - en uunnværlig del av et vannforsyningssystem fra en brønn.

Ventilasjonsuttak

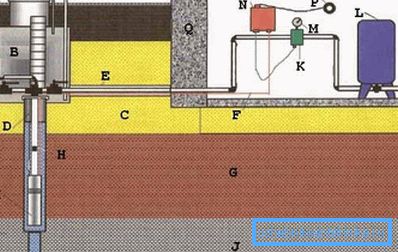

B-bildet viser en meget lik, men samtidig en perfekt vannforsyning til et individuelt hus - her brukes et ventilasjonsutløp fra en kausjon..

Vi merker at denne ordningen bruker en fundamentalt viktig vanndrenering gjennom en rørledning utenfor huset direkte fra kausjonen:

• A - ventilasjon av brennkammeret;
• B - caisson;
• C - sandlag;
• D - Sikkerhetskabel av alt utstyr senket inn i brønnen, det er umulig å glemme det;
• E - et beskyttende tilfelle av hovedrørledningen til huset;
• F - elektrisk kabel for pumpe kontroll;

• G - leire lag;
• H - tilbakeslagsventil;
• I - pumpe, legger vi merke til at filteret i denne ordningen er trukket opp, det er tillatt dersom brønnen ble pumpet godt i utgangspunktet;
• J er et lag av kalkstein;
• K - trykkbryter er en obligatorisk beskyttelsesmekanisme som kan kobles til vannavløpskanalen utenfor huset, i tilfelle nødsituasjonstrykk øker;
• L - membran tank, vanligvis for hjemmevilkår, det er nok tank til 60-70 liter;
• M - manometer;
• N - kontrollpanel;
• P - Normal, standard hjemme strømforsyning i 220 V og 50 Hz.

Kretskort

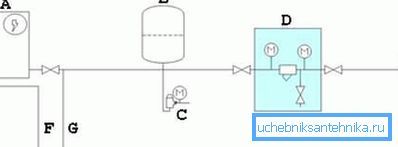

Strømforsyningen til hovedkomponentene i systemet er som følger:

• A - kjele eller annen elektrisk enhet for oppvarming av vann fra en brønn;
• B - vanntank på 40-50 liter, selv om kapasiteten er et spørsmål om alles preferanser;
• C-beskyttelsesrelé mot trykkfall i begge retninger, når trykket faller skarpt eller skarpt og øker betydelig;

• D - filter - vanligvis blir flere filtre satt inn i systemet, ofte av spesialisert natur (for jern, for hardt vann);
• E - en del av kretsen direkte i brønnen;
• F - oppvarmet vannuttak;
• G - kaldt vannuttak.

Realiseringer - ett mål, måter å oppnå forskjellig på

La oss vurdere flere ordninger for gjennomføring av vannforsyning fra en brønn til et hus, som avviger i bruken av svært nyttig spesifikt utstyr. Vi anbefaler deg å ta hensyn til disse nyansene.

Beskyttelse mot tap av vann

Slike vern er en av de mest presserende oppgavene for å gi vann til et landsted..

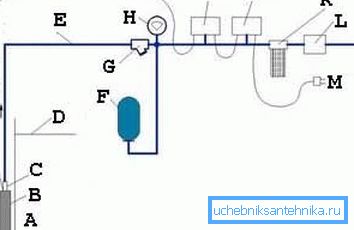

Måten å implementere den i følgende diagram:

• A - vel, notat, ordningen er ikke avhengig av typen godt perfekt - ufullkommen, på sand - på kalkstein, fra et fritt flytlag - fra et trykkseng;
• B - nedsenkbar pumpe;
• C - tilbakeslagsventil - legg merke til den meget viktige ledningen som går til reléet, det gir øyeblikkelig beskyttelse i fravær av vann, selv uten å analysere trykket og tilstedeværelsen av vann i rørene øverst;
• D - bakkenivå;
• E - rørledning;
• F - hydroakkumulator;

• G - grovt filter, det kalles også en slambeholder - et veldig snilt element i systemet, som ofte må fjernes for vedlikehold;
• H - manometer;
• I-trykkbryter;
• J - Dry Run Relay - dette er en særegen egenskap ved denne implementeringen;
• K - et annet filter med utskiftbare patroner;

• L-trykkreduksjon;
• M - standard strømforsyning på 220/50;
• N - da forbrukere i form av sanitære fasiliteter og vaskemaskiner; En av de mest bemerkelsesverdige slike forbrukere er gasskjelen, som kan kobles som følger:

• A - oppvarming forsyning;
• B - vannforsyning;
• C - gassforsyning;
• D - omvendt vannkanal;
• E - varmekanalens returkanal
• F - amerikansk type mutter;
• G - kulventil;
• H er et filter, vanligvis er en grov rengjøringsmiddel nok;
• I - piler indikerer retningen av det aktuelle mediumet, tallene - de anbefalte diametrene til rørledninger.

Oppvarming og vanntetting

Når det gjelder å jobbe med en brønn, bør vi i intet tilfelle glemme lave temperaturer og høy sannsynlighet for vannfrysing i rørene. Dermed er behovet for vanntetting og isolasjon (i figur "B" begge oppgavene løst ved hjelp av en beholder - E).

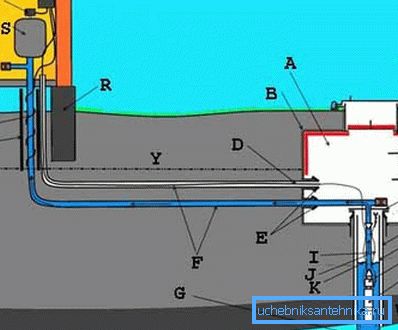

Ordningen som setter oppvarmingsoppgaven til forkant, kan være:

• A - caisson kammer;
• B - vanntett;

Godt råd! Når du lager en vanntett, anbefaler vi deg å følge den "gyldne" regelen - den bør bestå av flere lag. For eksempel på det nedre laget er det en isolerende gips, deretter et ventilert lag, deretter polyetylen på batten. Pass på å dekke polyetylen i ett stykke. Hvis dette ikke er mulig, må du koble kantene på nabobladene med vanntett tape på begge sider.

• C - isolasjon, vanligvis i form av fuktresistent skumplater;
• D - elektrisk kabel i et beskyttende hus
• E-sel, systemet må være ekstremt tett;
• F - rørledninger;
• G - brønnhull åpen for vann;
• H - tetningsdeksel;
• I - internt vann løft pipe;
• J - sikkerhetskabel;
• K - nivå av vannløft i brønnen;

• L - metallkassehus;
• M - denne saken er også laget av metall, men plast brukes også ofte;
• N-tilbakeslagsventil;
• O - nedsenkbar pumpe;

Godt råd! Dørpumper er gode ved den første brønnpumpingen. I fremtiden anbefaler vi å vurdere muligheten til å installere en kraftigere overflatepumpe. Dens ytelse er mye høyere, og vedlikeholdet er mye mer praktisk. En ulempe er prisen, som er vesentlig høyere enn for nedsenkbare pumper.

• P - isolasjon;
• Q - elvarmesystem - her brukes en omfattende beskyttelse mot frysing;
• R - grunnlaget for bygningen;
• S - hydraulisk akkumulator;
• T-trykkbryter;
• V - elektronisk kontrollpanel;
• U - vannuttak til enheten - forbrukere av vann i huset;

• W - leire lag;
• X er kalkstein;
• Y - nivå av jordfrysing - dette nivået bør bestemmes i analyseprosessen og utvelgelse av punktet ved boring av en brønn;
• Z - ventilert underjordisk, og en annen fordel ved å skape denne typen grunnlag.

Vær oppmerksom på forbrukerne i huset

Nå, nå, for hvilken skyld alt oppstyret vendte seg om - forbrukere av vann hentet fra brønnen.

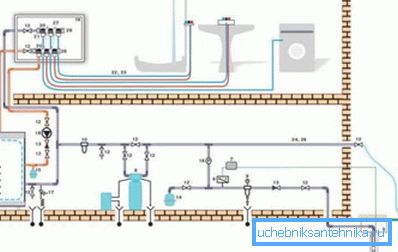

Vi anbefaler denne ordningen som den viktigste når vi etablerer vannforsyning fra en brønn:

• 1, 2, 3, 4, 5 - eksterne elementer: pumpe, kobling, kabel, forsikring, brønnhode;
• 6 - trykkbryter;
• 7 - elektronisk kontrollpanel;
• 8 - vannmykner;
• 9 - filter, anbefaler vi å være oppmerksom på enheter med tilbakespyling;
• 10 - enda et filter, fin rengjøring med utskiftbare patroner;
• 11 - kjele;
• 12 - vannkran;
• 13 - tilbakeslagsventil;

• 14 - hydroakkumulator, designet for et trykk på 10 bar med et volum på 50 liter;
• 15 - hydroakkumulator, men allerede 25 liter ved samme trykk;
• 16 - trykkmåler med trykk;
• 17 - kjele sikkerhetssystem;
• 18 - intern pumpe;
• 19 - distribusjonskapasitet;
• 20 - samler;
• 21 - tilkobling;
• 22 - et rør, i det angitte skjema 16 på 2;
• 23 - korrugerte beskyttelsesdeksel;
• 24 - kobberrør med diameter på 22 mm;
• 25 - også et kobberrør, men diameter - 18 mm;
• 26 - varmeisolasjon;
• 27 - parenteser;
• 28 - hette til kollektoren.

Går spesielt dypt

Ved tilrettelegging av vannforsyning er det nødvendig å utføre alt arbeidet på brønnen, som vil bestemme suksess for alt i fremtiden.

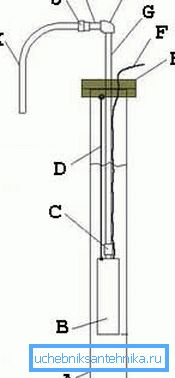

Oppsettet av enhetene under bakken vil være enkelt:

• A - brønn, foringsrør
• B - pumpe;
• C-tilbakeslagsventil;
• D - forsikringskabel;
• E - tips;

• F - elektrisk kabel til styringssystemet;
• G - lavtrykksrørledning;
• H er koblingsvinkelen for lavt trykk;
• I - rørledning;
• J - mutter - amerikansk;
• K - gikk til rørledningen fra metall-plast til forbrukerne.

Nærværet av kakekammeret kreves ikke ved utrustning av brønnen, men kammeret er meget ønskelig dersom vannet kommer fra bunnen under trykk.

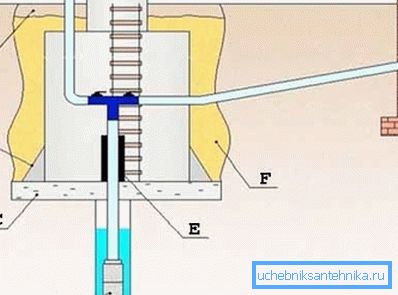

Vi anbefaler at du utfører et brennkammer med ventilasjon og lossing av nøddrenering av vann utenfor husets strømsystem:

• A - gjenfylling av jord, i tillegg anbefaler vi deg å lage et kraftig leire slott for å beskytte opptining og regnvann fra å falle ned, samt farvann oppdratt etter å ha pumpet brønnen;
• B - bandasje kabler;
• C - betongpute;

• D - pumpen;
• E - vanntetting;
• F - sand-betong sprinkling av kammeret, det anbefalte forholdet mellom sand og sement er 5 til 1.

funn

Spørsmålet om hvordan man lager vann i landet fra en brønn har mer enn én løsning, men ofte vil bare en av dem oppfylle dine spesifikke driftsforhold.

Det vil være nødvendig å ta hensyn til mange nyanser, hvorav noen må huskes på designfasen av huset som helhet.

• For det første krever opplæringen inkludering av en detaljert plan for å gi vann til huset i designstadiet i forstedet.
• Og for det andre vil det være svært vanskelig å takle et erfarent, integrert team av byggherrer for å gjøre alt arbeidet på en nøkkelferdig basis.

Dette vil imidlertid overbevise deg og ytterligere video i denne artikkelen, som vi anbefaler å se mer enn én gang.
