Vannkran: destinasjon, art, funksjoner

04-03-2018
Vannforsyning

Byggingen av et vannforsyningssystem er umulig uten bruk av ventiler og beslag, hvorav de mest fremtredende representanter er kraner for vannforsyning. Disse enhetene brukes til å slå av eller justere vanntrykket i systemet eller dets del, samt å utstyre vanninntakspunkter. Vi vil vurdere enheten og egenskapene til vannkraner.

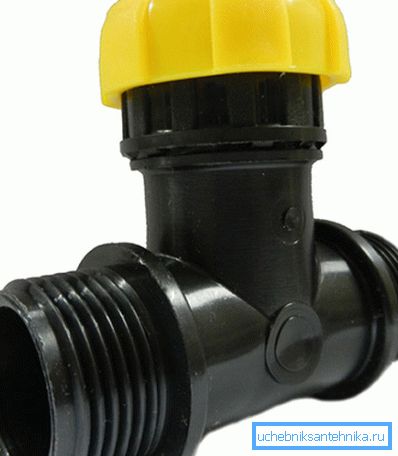

Vannkran 20 kvm M brukes i vanningsanlegg.

Trykk for rørleggerarbeid

avtale

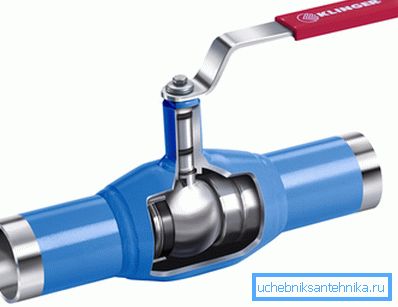

På bildet - halvveis kulventil.

I alle vannforsyningsnettverk - sentralt, lokalt eller autonomt - låsings- og reguleringsutstyr benyttes. Den vanligste typen av slikt utstyr er et trykk for vannforsyning.

Enheten er utformet for å utføre funksjonene for å justere trykk og kapasitet på rørledningen ved å endre tverrsnittet av rørkanalens lumen.

Produkter kan utføre to hovedfunksjoner:

  1. Avsluttingsfunksjon. Ventilen har to posisjoner - "åpen" og "lukket", og tjener til å blokkere eller låse opp rørkanalen. I utgangspunktet har avstengningsventilene en ballversjon og en liten dreievinkel på håndtaket;
  2. Justeringsfunksjon. Her er lukkede og åpne posisjoner ekstreme punkter, og enheten lar deg jevnt endre tverrsnittet av lumen mellom disse ekstreme posisjonene. Slike kraner brukes i vasker og vasker, samt i kanalytelse. Kan ha forskjellige design.
Kuleventil i stor seksjon.

Avstengnings- og avstengningsventiler installeres på hovedrørinnløpene på anlegget, i hvert separat rom, ved forgrenings- og skjæringssteder, før og etter rørleggerinnretninger og måleutstyr, før og etter pumpeutstyr, ved vanninntakspunkter.

Slike massanvendelser forklares av at sanitærutstyret ofte svikter og krever reparasjon, og det tas ofte forebyggende tiltak som krever at vannforsyningen slås av. Ved hjelp av ventiler kan du kutte av nettverksdelen eller enheten fra systemet og erstatte det rolig uten å tømme vannet.

En vannmanifold med kraner er et eksempel på den massive bruken av stoppventiler.

Vær oppmerksom på! Et godt konstruert vannforsyningssystem lar deg slå av en hvilken som helst enhet eller deler av nettverket ved hjelp av en kran.

Enhet og variasjoner

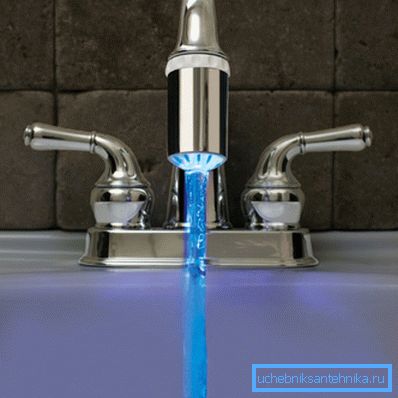

Badekar kraner har alltid en mikser.

Klassifisering av enheter kan utføres i henhold til forskjellige kriterier.

Til å begynne med bør du dele dem med hensikt:

  • Produkter til husholdningsbehov. Disse er vanlige kraner for vasker og badekar, kjøkkenutstyr, etc .;
  • For husholdningsbehov. Disse er kraner montert på enden av et rør for tilkobling av vannslanger, vanning og andre lignende behov. Kan være ball eller ventil;
  • For behovene til vannforsyningssystemet. Disse enhetene er innebygd i systemet og har koblingsdesign (oftest). Med sjeldne unntak er disse ballventiler.

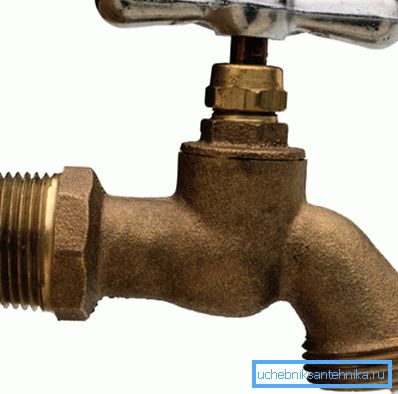

    Enkel husholdningsarmatur på vannrøret.

For husholdning må du ikke bruke enkle design og blanding. De gir deg mulighet til å justere ikke bare trykket, men også vanntemperaturen ved å blande varme og kalde bekker i forskjellige mengder.

Her er mulige løsninger:

  1. Dvuhventilnye. Blanderen har to separate ventiler for varmt og kaldt vann. Justering skjer av begge sauene;
  2. Enkeltspaken eller kirurgisk. På mikseren er det et håndtak som styrer mengden av blandingen og trykket.
  3. Automatisk. Blanderen er en treveisventil med termostat, og åpningen er utført med en konvensjonell keramisk bush eller servo aktuator på en bevegelsessensor kommando. Slike design er fortsatt preget av for høy pris.

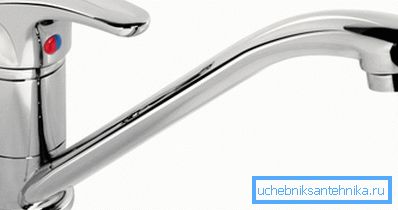

I dag er de vanligste single-lever modellene.

Det finnes fire typer konstruksjoner: orm, ball, keramiske ventilakselkasser og keramiske håndtakpatroner til blanderen.

De første er moralsk forældede og praktisk talt ikke brukt, siden de er minst pålitelige og krever hyppig utskifting av gummipakninger.

Ballkonstruksjoner er ordnet enkelt: En sfærisk plugg med et aksialt spor er montert i koblingshuset, som passer godt til sadlen der den er plassert. Spindelen er festet til ballen. Ved hjelp av spindelen kan vi slå korken enten et spor til kanalens lumen, eller en side uten spor.

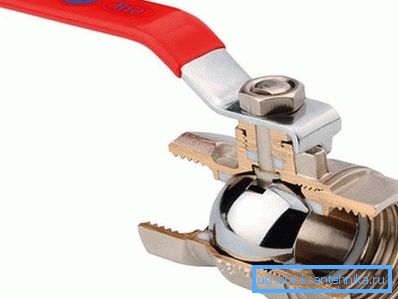

Enhetens kulventilmekanisme.

I keramiske låsemekanismer brukes samme prinsipp, bare platen beveger seg ikke, men en plate i forhold til en annen. Keramiske bushings, samt patroner, preges av høy pålitelighet, jevn løping og stille drift. Imidlertid er de følsomme for vannkvalitet og krever installasjon av rengjøringsfiltre.

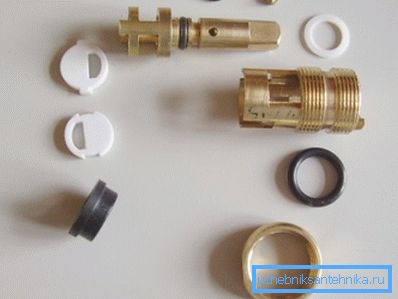

Buksa har to plater med spor.

Huskraner er vanligvis enklere - de har ikke en mikser og er et enkelt tilfelle med en ventiltype låsemekanisme. I moderne modeller er en ballmekanisme eller en keramisk kranboks installert, ormen ventiler blir gradvis tvunget ut av markedet.

Jeg må si at ball- og ventilmekanismene ikke bare brukes i vannforsyningsnett: de står på alle typer rør, slik at kjøperen ofte ikke forstår forskjellen mellom en gasskran og en vannkran. Deres design er det samme, bare materialene og noen nyanser er forskjellige.

Vann tee med trykk for å kutte av grenen.

Vær oppmerksom på! Til tross for lignende design, bør hver modell brukes strengt for det tiltenkte formål. Ellers vil eventuelle krav til kvaliteten på arbeidet ikke bli vurdert.

montering

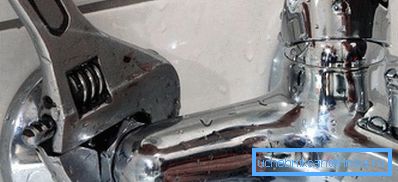

Armaturene er enkle å installere for hånd.

Kuleventilkoblingsdesignet er veldig enkelt å installere. Først må du velge størrelsen, for dette bruker vi bordet:

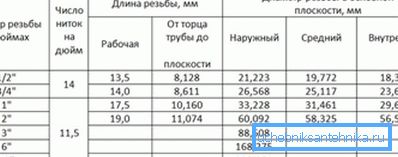

Størrelsestabell med vannkraner hjelper deg med å velge riktig modell.

Da, på enden av røret, kuttes en ytre tråd med en dyse. Tråden er forseglet med lin og tetningspasta, så er ventilen skrudd med en 4-4,5 svingtast. Installasjon avviger ikke fra installasjon av vanlig kobling.

En kran med en mikser er heller ikke vanskelig å installere. Det er modeller med veggmontering og montering på vasken.

Installasjonsinstruksjonene for veggmikseren ser slik ut:

  1. På enden av de fjernede rørene kutter vi den indre tråden og skruer ekscentrene inn i dem. Tørk tråden med lin eller tape FUM;

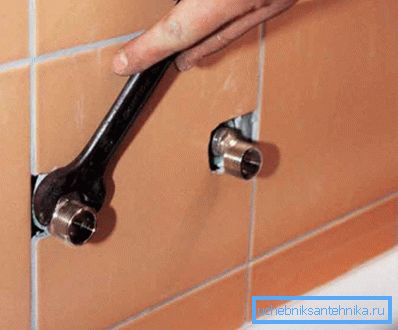

Skrueeksentriker.
  1. Vi monterer mikserhuset i henhold til produsentens instruksjoner og bringer dem til ekscentriske enheter. Vi setter dem opp slik at de sammenfaller med dekselmutrene til enhetens inngangskanaler og er på et strengt horisontalt nivå;

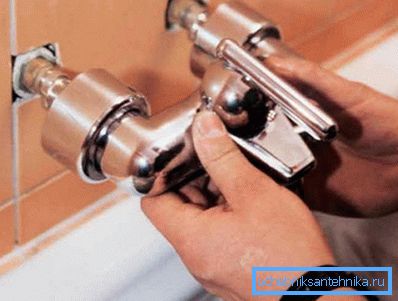

Vi avslører koblingsdelene.
  1. Vi vri dekorative eksenter på de eksentriske trådene;

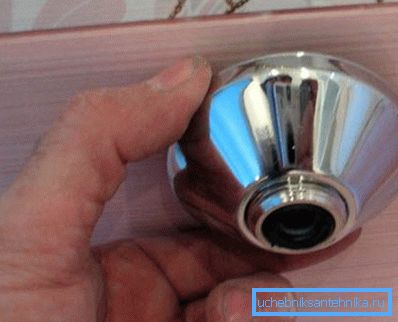

Skrueforing.
  1. Vi setter på saken på endene av ekscentriske og stram unionsmutrene med en VVS-nøkkel. Stram dem sterkt, ellers vil du skade gummipakkene;

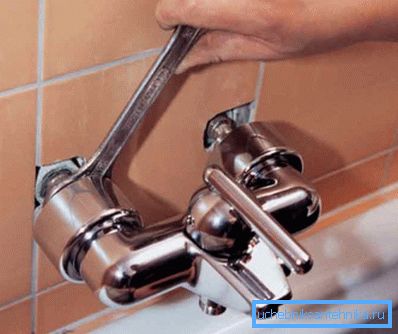

Stram flaremutrene.
  1. Koble den fleksible slangen til dusjhode, posisjonsføleren på vannkranen (om nødvendig) og andre deler. Vi leverer vann og opplever arbeidet.

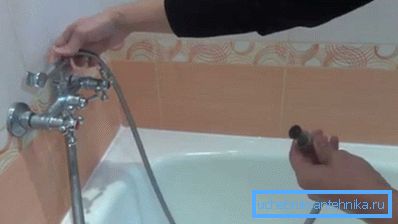

Koble dusjen og kontroller arbeidet.

Vær oppmerksom på! Før du monterer mikseren, må du kontrollere at gummipakkene i dekselmutrene er til stede, etter hvert som de faller ut.

konklusjon

Ventiler er et nødvendig og viktig element i et vannforsyningssystem. Det er ikke vanskelig å installere en kran på 15 eller noe annet, som det kan sees ved hjelp av videoen i denne artikkelen.
