Vannnett: varianter, komponenter og designproblemer

Vann transporteres til forbrukere av vannrør og vannforsyningsnett. Disse strukturene må oppfylle kravene til effektivitet og pålitelighet. Dette oppnås med riktig valg i utformingen av rørledningen og nettverksoppsettet, materialet og delen av rørene, samt deres driftsformer.

Ved valg, tildeling og bruk av tomter for vannledninger, er det nødvendig å følge landlovgivningen og visse reguleringsdokumenter.

Varianter av vannnett

Alle vannforsyningssystemer er delt inn i eksterne og interne nettverk.

Den ytre delen av systemene

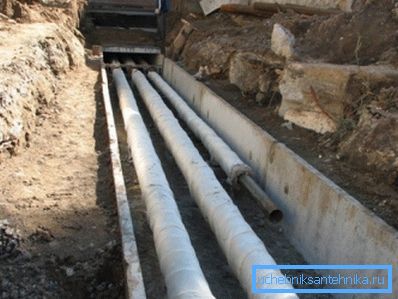

Stretched vannveier i 1, 2 og flere "tråder". Det beste alternativet er å installere dem på et ganske forhøyet område, med et minimum antall strukturer, i områder som er praktiske for drift og reparasjon.

For å sikre det planlagte nivået av vannforsyning til forbrukerne, utveksler parallelle ledninger bryteren. Langs rutenes lengde og på stedet for det vedlikeholdte objektet kan oppbevaringstankene plasseres.

Klassifiseringen av vannforsyningsnett deler dem i henhold til metoden for transport av vann til trykk og ikke-trykk.

1. Fluidet pumpes gjennom trykknett med pumper eller gjennom trykkforskjeller. Det opprettes mellom det piezometriske merket av vannstanden ved kilden og det beregnede piezometriske merket ved inntakspunktet. De første kanalene er injeksjon, det andre - tyngdekraftstrykket (gravitasjonstrykk).
2. I ikke-trykk (tyngdekraften) vannlinjer, er deres indre rom (seksjon) ikke fullt brukt. Omfanget av søknaden deres er ikke så bredt i forhold til trykket.

Vær oppmerksom på! Muligheten for å legge en frittløpsledning avhenger av visse punkter. For eksempel, forskjeller i nivået av merkene i begynnelsen og slutten av væsketilførselen, avlastningen av regionen, avstanden mellom forsynings- og oppsamlingsnoder.

Bruken av ikke-trykkrør reduserer kostnaden for vannrør. Men prisen på ruten kan øke på grunn av økningen i lengden på grunn av behovet for å gi de nødvendige bakkene.

Systemkonfigurasjonen kan avhenge av slike faktorer:

• overflate form og layout av objektet;
• Tilstedeværelsen av kunstige og naturlige hindringer;
• lettelse av regionen;
• plasseringen av de viktigste forbrukerne av ressursen;
• vannkilder steder osv.

Av denne grunn kan nettverkskonfigurasjonen være forgrenet, ringet eller blandet. Ring kolleger er de dyreste, men har høyest pålitelighet.

Instruksjonen bemerker at trådene i systemet som leverer hovedvolumet av vann er koffert. Uten å være bundet til utseendet på nettverket, bør motorveien alltid legges på grunnlag av hovedstrømmenes retning. De bør dekke hele lokaliteten.

Hva er eksterne nettverk

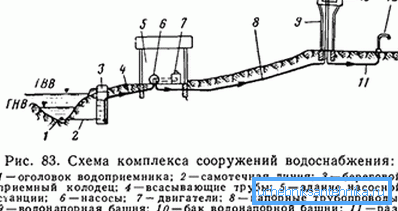

Hovedelementene i trykknettverk kan være:

• lagertank;
• pumpe stasjon;
• trykkledning (vannlinje);
• vannstruktur (tårn);
• linjer med hydrostatisk og hydrodynamisk trykk;
• trykk underjordisk tank;
• kamera for å bytte.

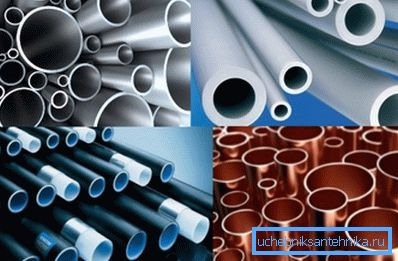

Rørmateriale for rørledninger er valgt når systemene utformes og avhenger av bruksbetingelsene. Dette kan være stål, plast, armert betong, asbestcement.

De vanligste diametrene av stålrørprodukter presenteres i nedre bord.

Intern vannforsyning

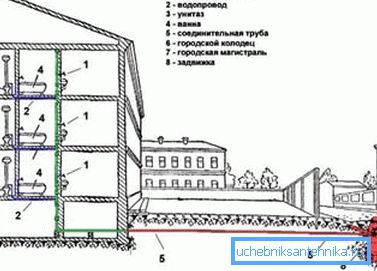

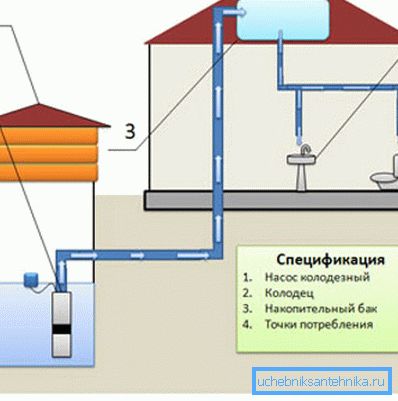

Det interne vannforsyningssystemet til bygninger og gjenstander kalles aggregat av utstyr, komponenter og enheter som sikrer mottak av en ressurs fra et eksternt nettverk og dets levering under trykk til vanndispensere.

Enheten til et vannforsyningsnett i bygninger er som følger:

• en eller flere innganger;
• ett eller flere målere;
• distribusjon og forsyning rørledning;
• Avstengnings- og kontrollventiler.
• Noen ganger innbefatter systemet pumper for å øke trykket og filtrene for mykning, deferrizering, misfarging, etc. vann.

Det indre vannforsyningssystemet kan kobles med egne hender til det offentlige forsyningsnettverket av bosetningen eller bli drevet fra en uavhengig vannkilde (overflate eller underjordisk).

I henhold til deres formål er vannforsyningssystemene til anlegg og bygninger delt inn i industri-, drikke- og brannslokkingssystemer.

1. Produksjonsnett leverer vann av forskjellig kvalitet til forbrukerens tekniske behov (utstyrsavkjøling, produksjon av produkter, for eksempel betong, matvarer, etc.).
2. Brannundertrykkende midler tjener til å slukke branner og hindre at de spres.
3. Nettdrikkende nettverk er utformet for å levere drikkevannskvalitet. I tillegg brukes ressursen til matlaging og hygiene.

Ifølge metoden for ressursutnyttelse gir systemene direkteflyt, omsettelig eller gjentatt forsyning. I husholdningsnett er det første sortet vanlig, de to sistnevnte er mer og mer etterspurt i produksjonen.

Designproblemer

Den primære oppgaven med design er rutingen av vannforsyningsnettet, som innebærer å tegne rørledninger på planen.

Vær oppmerksom på! Det utføres på grunnlag av betingelsene for å skape et tilstrekkelig pålitelig system. Samtidig skal kostnaden for konstruksjonen være den laveste.

Når sporing tas i betraktning:

• plasseringen av vannkilden og dens forbrukere;
• lettelse av regionen;
• plassering av elver, raviner, parker, gater, bygninger, strukturer og andre kunstige og naturlige hindringer for installasjonen av rørledningen.

Sporingen utføres på det geografiske kartet over regionen langs den korteste banen, som omgår hindringer.

Vær oppmerksom på! Resursen skal leveres til brukerne, ikke bare i ønsket volum, men også trykket skal være tilstrekkelig. Det skal være nok til å løfte vann til plassering av vannvalsende enheter.

For dette formål er det hele tiden nødvendig å opprettholde fritt trykk i vannforsyningsnettverket. Med dette menes forskjellen mellom merket av væskenivået (piezometrisk) i rørledningen og nivået på jordoverflaten.

På fritt trykk

Et fritt hode skal opprettes som er tilstrekkelig langs hele lengden på stammenettverket, selv på høyeste og fjerneste punkter.

I slike ugunstige områder bør trykket ikke falle under de verdiene som er angitt i forskriften.

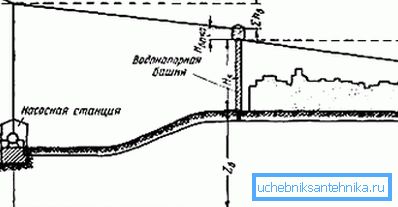

1. Så, for å kunne bestemme høyden på vanntårnet, er det nødvendig at diktatpunktet for vannforsyningsnettverket er funnet - dette er det området det er vanskeligst å løfte vann på.
2. Dette stedet er bestemt av beregninger.
3. Til dette formål er det valgt flere ugunstige områder på distribusjonsrørledningsfordelingssporet. En av dem vil diktere.
4. Videre bestemmes et "generelt fortynningspunkt" som er nærmest problemet. Fra det blir væsken og matet inn i dem.
5. Ved å bestemme trykkmerket (piezometrisk) ved det generelle distribusjonspunktet for å hente ressursen til utvalgte problemområder og sammenligne parametrene for deres piezometriske merker, beregner eksperter dikteringspunktet. For henne vil verdien av etiketten være høyere.

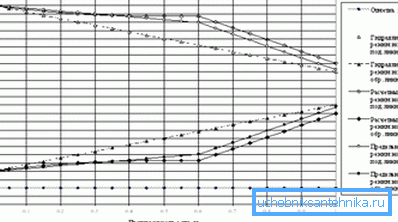

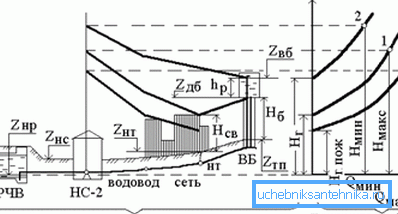

I løpet av dette arbeidet tegnes en piezometrisk graf av vannforsyningsnettverket. Det viser trykkendringen langs rørets lengde.

En av de viktige designoppgaver er å detaljere systemet. Den består i utvelgelse og spesifikk plassering i nettverket av vannbrønner, beslag, inventar etc.

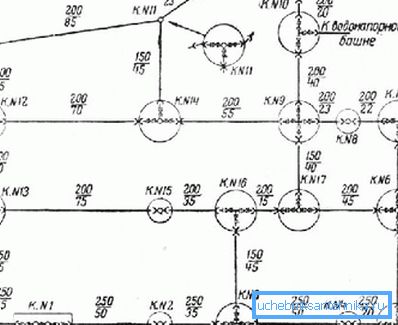

Detaljering av vannforsyningsnettverket utføres i henhold til det valgte alternativet for vannforsyningssystemet. Dette er gjort når den hydrauliske beregningen av systemet allerede har blitt gjort, de faktiske verdiene for ressursforbruk er funnet, materialet og diameteren av rørene er bestemt. Detailing designere produserer på arbeidstegninger. Ved hjelp av symboler vises beslagene, beslagene og andre elementer som systemmontasjen er montert på.

Noen juridiske problemer

Hvis det opprettede vannforsyningssystemet skal kobles til nettverket, må du først få de foreløpige tekniske forholdene i den regionale Vodokanal.

For å skaffe dem, må du samle inn og sende inn slike dokumenter.

1. Søknad om TU.

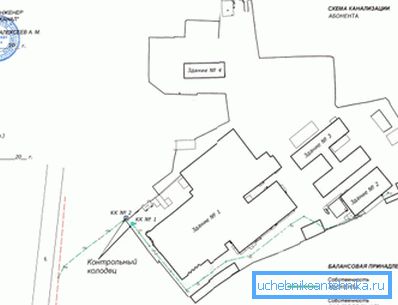

2. Skjemaet der balansen medlemskap av vannforsyning nettverk vil bli beskrevet.
3. Informasjon om søkeren: pass, postadresse og ekte bostedsadresse, kontaktinformasjon.
4. Tittel gjerning på en tomt.
5. Planlegge grenser til territoriet der vannforsyning skal bygges.
6. Tillatelse til slik bruk av tomten.
7. Informasjon om planlagt tidspunkt for innføring av det fremtidige objektet i drift.
8. Beregninger av volumet av den nødvendige ressursen (dvs. planlagte belastninger).
9. Data om byggeparametere.

Teknologisk tilkobling til vannforsyningsnettverket til det ferdige objektet utføres innenfor landets grenser. Dette er gjort i 18 måneder, regnet fra datoen for signering av tilkoblingsavtalen.

Det bør bemerkes at grensene for oppdelingen av det operative ansvaret for vannforsyningsnettene skal gjennomføres i samsvar med dekretet fra Russlands regjering nr. 167 "Regler for bruk av kommunale vannforsyningssystemer og kloakkanlegg i Russland"

konklusjon

Vannforsyningsnett er komplekse hydrauliske konstruksjoner. Det er mange typer av dem, som bør velges basert på systemets formål og driftsforhold. Videoen i denne artikkelen vil utvikle sitt tema.
