Vannrørdiametre: standarder, overholdelse, valg

25-01-2018

Diameteren på røret for rørleggerarbeid i et privat hus er en ganske viktig egenskap som bestemmer kvaliteten på vannforsyningssystemet. Hvis tidligere alle størrelser var regulert av en enkelt GOST-Sovjetunion, presenteres nå produkter på markedet som oppfyller både moderne russiske standarder og utenlandske standarder, og den sovjetiske klassifiseringen brukes også.

Slik at du ikke blir forvirret i denne variasjonen, vil vi fortelle deg hvordan du velger en rørdiameter for et vannforsyningssystem.

Vannrør med store diameter LDPE brukes til å legge store motorveier.

Rørdiametre

Hovedkarakteristika og enheter

Bildet viser overbevisende mangfoldet av størrelser på eksemplet på bare en art.

Det finnes ulike typer rør som brukes til forskjellige formål.

Disse kan være:

vann og gassrør,
elektrisk,
sømløs,
forsterket,
rør til spesielle formål, etc.

Avhengig av formålet med produktet, endres også dets grunnleggende egenskaper.

La oss se på hvilke egenskaper som er grunnleggende:

Betinget pass. En dimensjonsløs mengde som grovt tilsvarer størrelsen på produktets indre diameter i mm eller tommer, og brukes for å gjøre det lettere å velge og feste motorveier, ledninger, beslag og koblinger;
Ekstern (ytre) størrelse. Betegnet som Dn. Vannrørens ytre diameter måles i mm;
Veggtykkelse. Den er betegnet som S og måles i de samme enhetene;
Innvendig diameter på vannrør. Den er betegnet som Dv og måles i metrisk eller tommer. Beregnet med formelen Dv = Dn - 2 * S;
lengde. Det avhenger av type, størrelse og materiale av produktet, samt på egenskapene ved produksjon og levering.
Vekt per meter. For stål beregnes det ved hjelp av formelen m = 0,02466 * S * (Dn - S), målt i kilo.

For å legge veier, bruk produkter av svært store størrelser.

Vi vurderer kaldvannsforsyningssystemene i Cold Water System, derfor vil vi bare snakke om parametrene som svarer til denne klassen. Så, for å betegne dimensjonene til en vannrørledning, er en av de viktigste egenskapene en slik parameter som størrelsen på den betingede passasjen.

Denne verdien er betegnet som følger: DN (i henhold til GOST 3262-75) eller DN (i henhold til europeiske standarder kalles den nominelle diameteren).

Et betinget pass er produktets indre lumen avrundet ned eller opp til nærmeste standardverdi. Standardruten inneholder dimensjonene til de indre dimensjonene, og derfor betegner betegnelsen DN 15 oss at den indre passasjen til denne sylinderen må vurderes å svare til standarddimensjonen på 1,5 cm.

Borddiameter for VVS-betinget og ytre med forskjellig veggtykkelse.

Vær oppmerksom på! Det skal forstås at den virkelige interne klaring i praksis ikke kan falle sammen med standarden, siden veggtykkelsen kan være forskjellig.

Nå om måleenhetene. Alle moderne gjester og standarder, som regel, tilsvarer det metriske systemet. Vi arvet imidlertid et tommersystem fra 1800-tallet, og det er ofte forvirring.

Faktum er at ingeniører og installatører fra fortiden utpekte detaljene etter størrelsen på det indre lumen i tommer, men den ytre størrelsen var mer enn dobbelt veggtykkelsen.

Så, hvis produktet Dv var 1? eller 2,54 cm, da ta hensyn til veggtykkelsen på den tiden, var den ytre størrelsen 3,35 cm. Denne verdien ble fastsatt som "vann tommer" eller "rør tommer".

Tabell med diametre av vannrør i henhold til tommestørrelsen.

På samme måte kalles rørtråden tommer, men den sanne størrelsen er 33,25 mm, ikke 2,54 cm, noe som virker mer logisk. Dette er et godt eksempel på hvor upassende tradisjonene i vitenskap og teknologi.

Vær oppmerksom på! Hvis etikettstørrelsen er spesifisert? Dette betyr at dens betingede indre passasje eller Du tilsvarer standarden på 1,5 cm, siden denne verdien er nærmest størrelsen på en halv tomme (1,27 cm) av alle standardene som brukes.

Metall og plast

Lav pris og enkel installasjon gjør plast mer og mer populært.

For tiden er det et interessant bilde: På den ene siden anerkjente alle fordelene med plastprodukter, på den annen side - mange fortsetter å bruke stål og støpejern. Dette bidrar også til sin andel av forvirring.

Faktum er at diameteren av plastrør for vannforsyning ofte er oppført som ekstern. I dette tilfellet er det vanligvis en peker på veggtykkelsen, som på bildet:

Dette er hvor vanskeligheten oppstår, siden det er uklart for en uberedt installatør hvilken diameter av et rør for et vannforsyningssystem bør anses riktig hvis to produkter med samme utseende er merket med 32 og 1?, Mens tommelen er 2,54 cm.

Adaptere for vannrør med forskjellige diametere er også ofte merket i tomme systemer. Hvis du er en nybegynner rørlegger eller bare bestemmer deg for å lage dine egne hender, så har du bedre å ha en tabell med korrespondanse av tomme verdier til nominelle og eksterne verdier.

For montering av gjengede forbindelser er slik etikett nyttig.

For å koble metall- og plastdelene til rørledningen, brukes spesielle adapterhylser, på den ene siden av det er en metalltråd, og på den andre en glatt hylse for plastlodning.

På samme tid, fra siden av tråden, kan verdien i vanntommer angis, og fra siden av plastforbindelsen, verdien som er vedtatt for å betegne typen som skal kobles til beslaget, og muligens vil det være Dn i mm. Slike tilfeller.

Valget av verdier for autonom vannforsyning

Det er på forhånd å avgjøre hvilken diameter røret skal brukes til vannforsyningssystemet.

Nå noen ord om hvordan du skal beregne rørets diameter for vannforsyningen. Ulike metoder brukes til nøyaktige beregninger: Matematiske formler med ulike trinn og teknikker, bruk av gjennomsnittlige tabeller og metodiske håndbøker, ulike programmer og online kalkulatorer har også blitt populære.

Den matematiske metoden er kompleks og krever passende kvalifikasjoner, det er også vanskelig å bruke ingeniørhåndbøker og tabeller i ingeniøruniversiteter, og uten en spesialisert (eller i det minste teknisk) utdanning vil det være vanskelig å forstå.

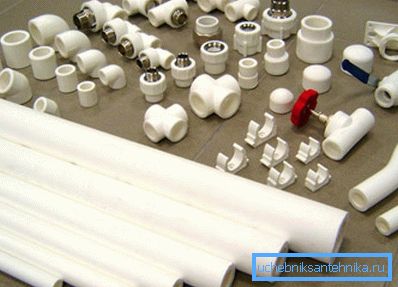

Det er mer praktisk å jobbe med metall- eller polypropylenprodukter.

Online kalkulatorer og alle slags beregningsprogrammer for profesjonelle designere forårsaker ikke noe annet enn et smil.

Den morsomme tingen om dem er at de mest tilstrekkelige av dem er satt opp slik at i 95% av beregningene for leiligheter og private hus gir de standardverdier som er kjent og så, og i beregningen av seriøse systemer er det helt tåpelig å stole på slik programvare.

Vær oppmerksom på! Hvis du har til hensikt å gjøre ledninger i leiligheten eller utføre autonom vannforsyning til det vanlige private huset opp til 3 etasjer, trenger du ikke noen beregninger.

Eksterne motorveier er best laget av polyetylen.

Instruksjonen er enkel - vi bruker vanlige fellesverdier og kompliserer ikke våre liv:

For å legge den ytre linjen fra brønnen eller bruk Dn = 32 - 50 mm. Siden de fleste brukte delene laget av lavtrykkspolyetylen (HDPE), kan tommeverdiene ikke spesifiseres;
Innvendige stigerør er laget av tomme deler eller DN = 32 mm. Her kan du bruke både metall- og plastsystemer, ofte bruk polypropylen;
Horisontal ledninger på kjøkken, bad og toalett - fra Dn = 25 - 16 mm (3/4?, ?? eller 3/8?).

konklusjon

For selvutvelgelse og installasjon av rørleggerarbeid er det nødvendig å ha en god forståelse av størrelsene som er vedtatt i denne bransjen og deres forhold. Du bør også kunne konvertere dimensjonene fra metriske til tommersystemet og kjenne et antall standardverdier for størrelsen på betinget pass.

Videoen i denne artikkelen vil hjelpe deg med å ikke bli forvirret i emnet.
