Vanntrykk i et vannforsyningssystem: måleenheter, normer,

Hva er presset av vann i kaldt eller varmt vannforsyning? Hvordan blir trykkmålinger tatt? Er det noen lovgivningsgrenser for verdien? I denne artikkelen vil vi prøve å svare på disse spørsmålene, og samtidig lære å beregne trykkfallet i et vannforsyningssystem med kjente parametere.

enheter

Først finn ut hvilke enheter av vanntrykk i vannstrømmen som for tiden brukes.

atmosfære

Denne enheten tilsvarer atmosfæretrykk på havnivå. Her er det imidlertid en liten subtilitet: det handler om overtrykk i forhold til atmosfærisk. Dens verdi i akvedukten på 0,2 atmosfæren, vist med en trykkmåler, tilsvarer den absolutte verdien av 1,2 atmosfærer.

Nyttig: I stedet for ordet atmosfæren brukes ofte et ekvivalent konsept - kgf / cm2. Den fysiske betydningen av enheten er den kraften som massen på 1 kg under jordens akselerasjon av tyngdekraften vil presse på et område på 1 cm2.

Baren

Forældet måleenhet, lånt fra GHS-målesystemet som ble brukt før SI. Det er nok å vite om at baren er omtrentlig (med en nøyaktighet på ca 2%) lik atmosfæren. Ofte har en trykkmåler for måling av vanntrykk i et vannforsyningssystem to skalaer - i barer og megapascals.

MPa

Pascal tilsvarer en newton per kvadratmeter overflate. Siden massen på ett kilo presser på basen med en kraft på 9,8 Newton, svarer 1 megapascal omtrent til 9,8 kgf / cm2. Noen ganger er denne verdien avrundet til 10.

Hodetrykk

Konseptet med hodet målt i meter betyr høyden på en vannkolonne som tilsvarer et bestemt overtrykk. Hvordan finne ut trykket ved de kjente indikasjonene på manometeret i kgf / cm2? Det er nok å multiplisere dem med 10: ett overskuddstemperatur kan øke en vannkolonne med 10 meter.

målinger

En anordning for måling av vanntrykk i et vannforsyningssystem er kjent som en trykkmåler. Prisen på de mest rimelige målene starter fra ca 150-200 rubler; Men digitale enheter kan koste i enheter og til og med titusener.

Måten å måle parameteren av interesse for oss med egne hender er helt enkelt:

1. En innretning som rulles opp med lin eller annet tetningsmateriale, skrues inn i kontrollventilen..
2. Ventilen åpnes, hvoretter målingen fjernes..

Kontrollventiler for måling er alltid tilstede i heisaggregatet (strøm, retur og blanding etter heisen) og i vannmåleren (vanligvis før og etter måleren). Hvis nødvendig, fjern målingene på et vilkårlig punkt i vannforsyningssystemet, det er lett å gjøre ved å dreie trykkmåleren i stedet for pluggen i en av stigerørene og lansere den.

Som alltid er det en rekke finesser.

• For å få et detaljert bilde av vannforsyningssystemet, måles målinger på toppen av vannpumpen i kveldstidene.
• En enhet som er konstant koblet til vannforsyningssystemet stikker ofte: pilen sitter fast i en posisjon. For å hindre at dette skjer, i stedet for kontrollventilen, er det plassert en treveisventil med avløpshull, noe som gjør det mulig å dumpe vann fra kroppen etter målingen.

• Messingrørtråd av en permanent flyttbar enhet slites ut raskt. En enkel instruksjon vil bidra til å løse problemet: Tilfør manometeret med en stålforlengerkabel.

standarder

Her er normer for vanntrykk i vannforsyningssystemet som finnes i dagens SNiP 2.04.01-85.

Som det er lett å regne ut, kan vanntrykket i byens vannforsyning generelt avvike fra verdien i overetasjen med bare 0,25 MPa, noe som tilsvarer et hode på 25 meter. Med en høyere bygghøyde skal mellompumper installeres på de midterste etasjene.

Men: i praksis er alle pumpestasjoner kjent for forfatteren lokalisert i kjelleren av huset eller i en egen bygning. Ved arbeid på de første etasjene ved demontering kan det være 8 - 9 kgf / cm2.

I praksis er typiske trykkverdier i motorveier og motorveier som følger:

• Kaldt vann - 3 - 4 kgf / cm2.
• Vanntank - 3,5 - 6,5 kgf / cm2.

Fall i trykk

Når vann strømmer gjennom røret, vil trykket ved utløpet være mindre enn ved innløpet.

Et fall er bestemt av flere faktorer:

1. Rørets diameter.
2. Dens lengde.

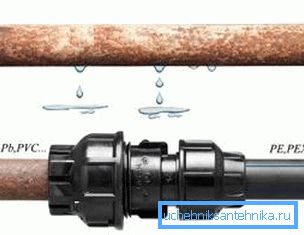

3. Ruwheten av veggene.

1. Strømningshastigheten i den.

For beregning brukes formelen H = iL (1 + K).

I det:

• H - trykkfall i meter. For å oversette det til atmosfæren er det nok å dele den resulterende verdien med 10.
• i - hydraulisk helling, bestemt av diameter, rørmateriale og strømningshastighet i den.
• L er rørets lengde i meter.
• K - koeffisienten for drikkevannsforsyningssystemene antas å være 0,3.

Hvor skal man ta verdien av hydraulisk helling? I de såkalte Shevelev-bordene. Vi gir et fragment av en av dem, den faktiske størrelsen for et nytt stålrør er DN15.

1000i er en hydraulisk skråning med rørlengde på 1 km. For å beregne verdien av jeg for løpemåleren, er det nok å dele den med 1000.

Så for stålrør DU15 25 meter lang med vannstrøm gjennom 0,2 l / s, vil trykkfallet være (360,5 / 1000) * 25 * (1 + 0,3) = 11,7 meter, som tilsvarer forskjellen trykk på 1,17 kgf / cm2.

konklusjon

Vi håper at den foreslåtte informasjonen vil hjelpe leseren i gjennomføringen av egne prosjekter. For å lære mer om hvor mye vanntrykk i vannforsyningen anses å være normen, vil videoen i denne artikkelen tillate. Lykke til!
