Vi gjør rørleggerarbeid i et privat hus

14-04-2018
Vannforsyning

Hvis du bestemmer deg for å lage VVS i et privat hus med eller uten oppbevaringstank, betyr det at du har mulighet til å bruke en brønn eller en brønn (artesian eller sand) til dette formålet. For å pumpe vann i slike tilfeller, bruk overflater (hydroforer) og nedsenkbare (dype) pumper, men det andre alternativet er mer fordelaktig når det gjelder tekniske parametere.

Derfor skal vi håndtere installasjonen av en nedsenkbar pumpe og ledningen av polypropylenrør, og i tillegg vil vi vise deg videoen i denne artikkelen.

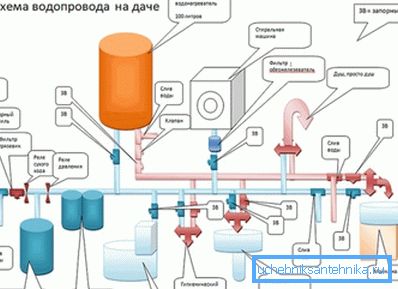

Enheten rørleggerarbeid i et privat hus. ordningen

Autonome vannforsyning

Anbefaling. Dørpumper er vibrerende og sentrifugale, men vannforsyningssystemet i et privat hus blir bedre med en sentrifugal enhet. Faktum er at vibrasjonspumper er billigere, men deres tekniske egenskaper er også lavere. I tillegg forårsaker vibrasjonsvanninntaket sugesuging, noe som fører til en nedgang i strømningshastigheten.

Brønnstrømningshastighet

Brønnstrømningshastighet
  • For at du skal vite at vannkilden din (vel eller vel) vil være tilstrekkelig for bedriftens behov, må du bestemme dens strømningshastighet, som måles i m3/ sek, m3/ min, m3/ time og m3/ dag. Det vil si at du må bestemme hvor raskt kilden skal fylles på vanninntaket.
  • For å gjøre dette må du pumpe ut alt vannet fra brønnen (vel) og måle tiden brukt på det (det er godt å bruke pumpen til disse formålene). Beregn nå volumet av pumpet vann - dette kan gjøres ved hjelp av et langt målebånd eller en ledning - måle avstanden fra statisk nivå til jordens overflate, og avstanden fra overflaten til bunnen - forskjellen mellom dem vil være vannkolonnens høyde.
  • I tillegg til det statiske, må du bestemme det statiske nivået - det bestemmes når vanninntaket er gjort, det statiske nivået reduseres og til slutt er det installert på ett sted - dette vil være det dynamiske nivået (for pumper av forskjellig kraft, vil denne indikatoren avvike).
  • Debet bestemmes av formelen: Dt = V / (Hlarm-Hstat) * Hw. Her er Dt ønsket strømningshastighet i m.3/ time, V er pumpens hastighet i m3/ time, Hlarm - dynamisk nivå, Hstat - statisk nivå, Hw - Høyden på vannkolonnen fra bunnen til den statiske etiketten.
  • Kraften til nedsenkbare pumpe bør ikke overstige strømningshastigheten til kilden, og du kan få figuren du trenger hvis du oppsummerer alle vanninntakene i huset og på stedet. For enkelhet kan du fokusere på bordet under, der du kan lage et vannforsyningsprosjekt i et privat hus.
Baderomsnavn Vannstrøm
Vaskekraner 0,4M3/ time
bidet 0,4M3/ time
Toalett bolle 0,4M3/ time
Vaskekraner 0,7 m3/ time
oppvaskmaskin 0,7 m3/ time
Vaskemaskin 0,7 m3/ time
Dusjkabinett 0,7 m3/ time
Hydrant for vanning hagen (hage) 0,7 m3/ time
bad 1,1m3/ time

Omtrentlig vannforbruk for forskjellige bad

masseflytting

Trench fra brønnen med caisson til huset

For å finne ut hvordan du får et vannforsyningssystem i et privat hus, må du vite dybden av jordfrysing i ditt område - grøftdybden vil avhenge av denne indikatoren. Det er best å gjøre det 50 cm under dette kritiske punktet.

I tillegg skal bunnbunnen fylles med et lag med minst 2-3 cm høy sand. Dette tiltaket tjener som beskyttelse for polyetylenrøret fra skader med ulike skarpe gjenstander som kan være i bakken (glass, steiner, ledninger). Når du fyller røret og kabelen, heller de også først sand, og kaster deretter i bakken.

Anbefaling. For å tampe sand strømmet i en grøft, er det ikke nødvendig å bruke en sabotasje. Det er rikelig nok til å helles over med vann og det vil umiddelbart tømme.

I tillegg til grøften må du grave grop fra innsiden og utsiden av veggen for å kunne starte et polyetylenrør gjennom eller under fundamentet.

Hvis du har et monolitisk fundament, så er det i båndet nødvendigvis en armatur som ikke tillater deg å bruke en diamant- eller pokonitovoy koronchatoy-mølle - hullet må hamre hul med meisel og bor og klippe armaturkvernen. Men du kan like godt passere under fundamentet, men for dette skal ytre og indre gropen bli tilstrekkelig dyp.

Hole i brønnringen

Hvis du har en brønn, må du bore et hull i brønnringen, men instruksjonene sørger for at de produseres med en ledning eller forsterkningskasse, derfor kan du ikke bruke en kjernefabrikk.

Den mest hensiktsmessige måten å gjøre dette på er med en drill - trekk en sirkel med ønsket diameter og bor et hull langs omkretsen med den minste avstanden mellom hullene, som i toppbildet. Etter det kan et betongstykke slås ut med hammer eller meisel, og en hammerboring kan brukes til dette.

Adapter bruk

I disse tilfellene, hvis ledningen i det private huset er ferdig fra brønnen, kan du bruke en nedihullsadapter - denne enheten utfører samme rolle som komprimeringshjørnet, selv om prisen er noe høyere. Den er montert under bakken, og vi vil nå fortelle deg hvordan du gjør dette.

Gjør et hull

Produksjon og foringsrør når det kommer til boring av en brønn blir som regel oppnådd høyere enn nødvendig, derfor overskygges overskuddsmassen enkelt av kvernen, hvorpå hodet er satt. Men vi vil fortsatt ha en adapter - et hull for det er boret med en diamantkutter med en passende diameter

Så er komponentene fra adapteren koblet fra.

For å installere og fikse en del av adapteren med et rør på røret, må du skru stangen inn i den andre halvdelen - det er et spesielt gjenget hull for dette. Et polyetylenrør (HDPE) med direkte komprimering på enden kan brukes som en stang - tråden passer bare. Bare vær forsiktig med at adapteren ikke kobles fra vilkårlig og ikke faller inn i brønnen.

Fest den ytre delen av adapteren til kabinettet

Senk adapteren til hullnivået, og hjelp med fingrene fra utsiden, trekk dysen og vri mutteren på den for å fikse den - etter at delene kan skilles.

PND-rør festes komprimering

Nå er kontrollventilen skrudd på nedsenkbar pumpe, slik at vannet ikke strømmer ned under trykk, og vi skruer HDPE-røret (lavtrykkspolyetylen) av ønsket lengde ved hjelp av kompressionsmontering - pumpen må dykke under dynamisk nivå med minst 30 cm. På den andre Siden av HDPE er også viklet på en montering som forbinder 32mm-slangen med den flyttbare delen av adapteren.

Tilkoblingen av to deler i borehullsdelen

Nå må du gjøre det selv, ved hjelp av en stang, senke pumpen i brønnen og sett den avtagbare delen på den tidligere faste delen - et spesielt smøremiddel tillater ikke at vann siver gjennom skjøten. Ved å bruke en borehullsadapter for en brønn vil det ikke fungere, siden betongringene er for tykke vegger og det er ikke nok lengde på røret for montering.

Rørlegging og pumpestasjon montering

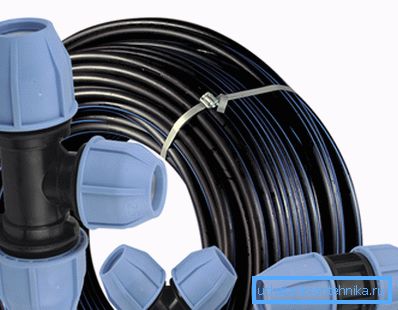

HDPE-rør med kompresjonsbeslag

Som nevnt tidligere vil tilførselen av vann til det private huset, vi lage et 32 ​​mm polyetylenrør med lavt trykk. For å gjøre dette, fest en rett montering til adapteren eller, hvis det ikke er noen, gjør forbindelsen med et komprimerings hjørne - du kan se den på toppbildet.

Røret må trekkes fra brønnen til huset - til stedet der pumpestasjonen skal monteres - oftest danner de et hull i gulvet, legger det over med murstein og betong.

Tilkoblingsnode

Vi vender oss nå til pumpestasjonens montasje. Hvis du tviler på dypet på pakningen, bør du tenke på hvordan du kan varme opp vannforsyningen hvis den frøs. I slike tilfeller, rett etter polyetylenrøret, blir en metallteppe kuttet inn for å introdusere varmekabelen, som vist på toppbildet. En kulventil kan installeres foran tee - med hjelp kan du tømme alt vannet fra systemet.

Det ser ut som en pumpestasjon i gropen (caisson)

Etter at tee er montert stammeventil, og deretter grovfilter. Etter filteret installeres en enhet med en trykkbryter og en tørrløpsføler, men det vil være bedre hvis du kjøper disse enhetene separat fra hverandre. Hvis du ikke klarer noen av dem, trenger du ikke lenger å bytte hele enheten.

På samme sted må du installere en membrantank - ved hjelp av systemet skaper systemet trykk og vannforsyning, og etter alt dette, ikke glem å sette et fint filter foran vannavvisningsenheten (vanligvis er slike enheter laget med patroner).

Pumpen er koblet til nettverket ved hjelp av en kabel - hvis det er en brønn, så er det spesielle tilkoblingsklemmer på spissen, samt en spesiell bolt for å feste kabelen som pumpen er på. Hvis du har en brønn, ledes kabelen gjennom et hull i betongringen, og kabelen sples sammen med et annet stykke med vri og termiske dyser.

Merk. Etter montering av pumpestasjonen må du foreta en teststart av pumpen og kontrollere alle tilkoblinger. Hvis du ikke finner noen lekkasjer hvor som helst, sementer du sementmørtel eller flis lim inn i passasjer i fundamentet eller i brønnens ring, hvor røret går. Fyll rør og kabel med sand, fyll det med vann for krymping, og kast en grøft i jorda.

Polypropylen ledninger

Polypropylen lodding

Leddene av polypropylenrør, som nå brukes mest til ledninger, utføres ved hjelp av et spesielt loddejern og dyser, som velges til diameteren. Polypropylenfittings som tees, koblinger, vinkler på 32?, 45? og 90?, samt beslag med ekstern eller intern tråd på den ene siden og PPR-kranene.

I tillegg er kostnaden for rørleggerarbeid i et privat hus, laget av polypropylenrør, mye lavere enn en lignende enhet laget av metall eller metallbasert laminat.

Diameter i mm Loddedybde i mm Oppvarmingstid på sekunder. Kjølingstid i min.
20 14-17 6 2
25 15-19 7 2
32 16-22 8 4
40 18-24 12 4
50 20-27 18 4
63 24-30 24 6
75 26-32 30 6
90 29-35 40 8

Sveiseparametre for SPR-rør

Ved sveising av rør til rørleggerarbeid i et privat hus, bør du ikke overopphete eller skyve monteringshullet lenger enn nødvendig, da dette vil føre til blokkeringer - polypropylen vil flate og blokkere kanalen. For at lodding skal vise seg å være riktig, som i bilde nr. 4, må du tåle tidspunktet for oppvarming og avkjøling av strømningsrøret, og observere også rørets dimensjoner i monteringen - du kan se disse parametrene i tabellen ovenfor.

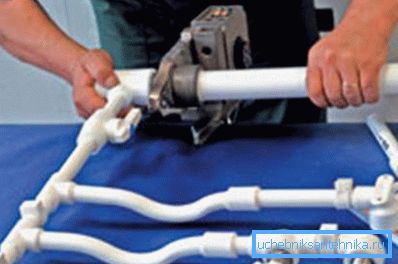

Sveising gjøres best i blokker.

For enkel installasjon, vil det være mye lettere for deg hvis løvarbeidet skal utføres i blokker, men for dette trenger du en assistent, ellers, hvordan legger du den sammenlagte blokken eller det lange røret. Partneren din må bare holde røret eller sveiset seksjonen i ønsket posisjon slik at fikseringen er jevn. PPR-rør er festet med braketter eller pusset i strober.

konklusjon

Til slutt vil jeg si at det autonome vannforsyningssystemet i et privat hus direkte avhenger av pumpens drift, og dette påvirkes av antall sykluser av start og stopp. Ved fabrikkstandard stopper den ved et trykk på 3 atmosfærer, og starter ved 2 atmosfærer. Men du kan endre innstillingene på trykkbryteren ved å stille dem til henholdsvis 5 og 1,5 atmosfærer.
