Vi legger vannforsyning fra brønnen til huset

Å utstyre vannforsyningssystemet i et privat hus fra en brønn med en nedsenkbar eller overflatepumpe er ganske mulig, hvis du bare forstår ledningsdiagrammet til ett eller annet elektrisk utstyr. For tiden foretrekker de fleste innbyggere i den private sektoren nedsenkbare enheter, som mer kraftige og pålitelige.

Bare her kan de være forskjellige, derfor må du forstå hva du velger. Vi vil fortelle om slike enheter, deres tilkoblingsmetode og rør under, og du vil også se en tematisk demonstrasjon av videoen i denne artikkelen.

VVS

Velge en pumpe

Merk. Vi er for tiden kun interessert i de typer nedsenkbare (dype) pumper som brukes til vanninntak fra brønner og borehull. I tillegg til dem er det også fecal- og dreneringspumper, som brukes både til rengjøring av toaletter og for rengjøring av vannreservoarer eller de samme brønnene. I tillegg er slike enheter delt av operasjonsprinsippet - de er sentrifugale og vibrerende.

For tiden kan vanninntak fra brønner og borehull utføres ved hjelp av nedsenkbare pumper, og nivået av speilet fra overflaten spiller ingen rolle (noen modeller kan pumpe vann fra en dybde på 200-250 m) - det er bare viktig at dybden tillater det. Hvis vi er interessert i legging av vannforsyning fra brønnen til huset, og ikke bare vanner hagen, så, selvfølgelig, bør vi gi preferanse til sentrifugale enheter.

Bare her er det viktig å beregne effekten på enheten riktig, slik at det er nok å betjene alle sanitære enheter i huset - for et slikt utvalg, ta hensyn til tabellen nedenfor.

Vannforbruk for en time i forskjellige bad

For å bestemme det totale maksimale vannforbruket, må du bare se på tabellen over og legge sammen indikatorene på alle enhetene dine. Markeringen av pumpen, som nødvendigvis er tilstede i sitt tekniske pas (instruksjonshåndbok) og ofte på selve enheten, angir dens kapasitet og nominelle kapasitet for vanninntak i m³/ time

I tillegg til kraften og driftsprinsippet velges pumpene også i diameter og lengde - hvis diameteren ikke er viktig for en brønn, så vil ingen enhet krype inn i brønnen. Men lengden er nødvendig for å sikre at en helt nedsenket enhet ikke når bunnen med minst 30-50 cm, men vannet kan variere avhengig av årstiden eller intensiteten av vanninntaket.

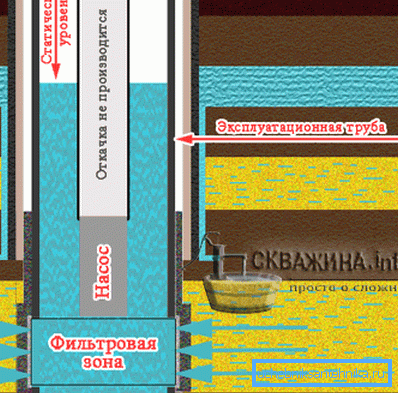

Det er to nivåer av vann - statisk og dynamisk, for å avstøte for å bestemme lengden på nedsenkbar pumpe. Det statiske nivået er indikatoren når vanninntaket ikke ble gjort i løpet av dagen, men for det meste avstøtet fra det dynamiske nivået.

For å avgjøre debitering av en brønn eller brønn, pumpes vann ut av det i en time, og det merket, som speilet vil vise seg etter denne tiden, vil bli kalt et dynamisk nivå. Jo mindre forskjellen mellom de to indikatorene (dynamisk og statisk), jo bedre er muligheten til å fylle på. Pumpen må være nedsenket 30 cm under statisk nivå og ikke nå bunnen i samme avstand.

Graving og annet forberedende arbeid

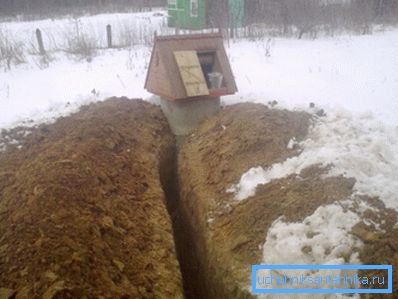

• La oss starte med de tekniske parametrene - vannforsyningen fra brønnen til huset legges langs en grøft, hvis dybde skal være minst 50 cm dypere enn jordens frysepunkt i ditt område. I tillegg inneholder denne figuren også en sandpute i bunnen av grøften, hvis tykkelse skal være minst 2 cm - dette er nødvendig slik at polyetylenslangen ikke blir skadet på steinene, og det påtrykkes ensartet trykk på det fra oven.

• Nå, når det gjelder hullet som du må gjøre i brønnringenes betongvegg, kan det ikke bli gjort en seier eller diamantkutter, siden veggen er forsterket med ståltråd, og noen ganger til og med forsterkning. Derfor må du tegne en sirkel med ønsket diameter, slik at du kan skyve inn en komprimeringshjørne for en 32 mm polyetylenslange. Bor en avgrenset sirkel rundt omkretsen, som vist på bildet over og slå ut midten med en hammer eller perforator.
• Med samme prinsipp kan du lage et hull i fundamentet, selv om det blir noe vanskeligere - Tross alt er et slikt tape vanligvis minst 40 cm tykt, så det er bedre å slå hullet fra to sider - fra gaten og fra rommet.
• For at du skal ha mulighet til å slå hull i fundamentet, må du grave en grop fra gaten og innendørs. Dens størrelse skal tilsvare dine dimensjoner og lengden på verktøyet, det vil si at du bør ha muligheten til å jobbe der med en spade og en perforator med en lang drill.
• I tillegg, før du legger rørleggerarbeidet, må du utstyre et sted for pumpestasjonen og best av alt hvis du bruker samme grop for dette formålet. Du trenger bare å legge ut murverk inni og gips det, du kan også bruke en bred brønnring. Imidlertid vil ingenting hindre deg fra å utstyre en slik enhet øverst uten å bruke en grop, men dette vil ta et bestemt sted i rommet.

montering

Merk. Det er best å bruke en polyetylenslange med en diameter på 32 mm som et vannrør som fører fra selve pumpen til vannfordelingsenheten. Den er merket som HDPE - lavtrykkspolyetylen.

Se på toppbildet - der du ser forbindelsen til nedsenkbar pumpe i brønnen, men den kobler også i brønnen, bare det er ingen ende der, men la oss bestille. En returventil er skrudd på selve pumpen, noe som forhindrer vann i å strømme ned i brønnen eller brønnen, og pumpen er festet til brønnringen med en kabel som følger med.

For å feste på toppen (innenfor rekkevidde fra overflaten), bores et hull i ringen og en kabel er satt inn der, som etter strekning er festet enten med boltbolt eller bare sår på et stykke armering (for brønner gjøres dette på spissen).

Hvis du har en brønn, så vind du PND (ved hjelp av kompressionsmontering) på kontraventilen, slik at denne lengden er nok fra den forsenkede pumpe til gjennomgående hull i brønnringen. Der må denne slangen være koblet til en annen seksjon som fører fra brønnen til vannfordelingsnoden, og dette gjøres ved hjelp av en vinkelkomprimering.

Legg monteringen på en slik måte at lasten fra kantene på hullet i ringen faller på den, trekk den elektriske kabelen som går fra pumpen gjennom samme hull.

Hvis du jobber med en brønn, så er det spesielle terminaler på toppen som du kan koble to kabler av - fra huset og fra pumpen.

Hvis du jobber med en brønn, må du gjøre en slik tilkobling direkte i grøften, siden kabelen fra settet ikke vil være nok for deg uansett. Twists er best isolert med termiske dyser, spesielt siden prisen er billig, mindre enn kostnaden for elektrisk tape.

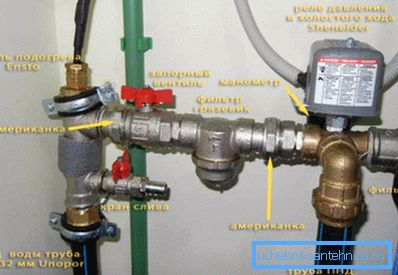

La oss nå gå videre til tilkoblingen, nærmere bestemt til pumpestasjonens montering, og for å gjøre dette, se på toppbildet - du kan se hvordan første fase av tilkoblingen er laget.

La oss gå, vi vil senke varmekabelen (det er ikke interessant for oss nå) og fortsett langs knutepunktene - fra HDPE, som kommer fra pumpen, kolliderer hovedventilen, så grovfilteret og alt dette går til trykkreléenheten og tørrløpsføleren. Det er bemerkelsesverdig at hvis sensoren og reléet er i samme blokk, så er de mindre pålitelige, så det er bedre å kjøpe disse noderne separat.

Trykkbryteren er direkte koblet til utløpet (av samme PND) til membrantanken, som vanligvis er minst 70 liter. Etter det er et annet filter installert, men allerede fint rengjort (vanligvis er dette en modell med utskiftbar patron), og derfra begynner ledningen til alle sanitære enheter i huset.

Hvis du vil optimalisere driften av nedsenkbare pumpe, det vil si å redusere hullene mellom start- og stoppsyklusene, må du endre fabrikkinnstillingene for trykkbryteren.

Dermed oppstår automatisk stopp av sentrifugemotoren som standard på pumpen når trykket i atmosfærens tank 3 er nådd, og det startes når det faller til 2 atmosfærer. Du kan endre disse parametrene ved å sette 5 atmosfærer til en nedleggelse og 1,5 atmosfærer per start, men vær forsiktig så du ikke skader instrumentet selv.

I tillegg bør ordningen med vannforsyningen i et privat hus fra brønnen styres av fabrikkinstruksjonen til pumpen. Selvfølgelig er prinsippet om tilkobling det samme overalt, og det er beskrevet ovenfor, men det kan være noen nyanser.

konklusjon

I konklusjonen skal det bemerkes at driftstiden til en nedsenkbar pumpe stort sett avhenger av renheten til kilden hvorfra vanninntaket er laget, da slike enheter ikke er konstruert for å pumpe sand og slam. Derfor, minst en gang hvert 3-5 år, må du rense brønnen eller godt med egne hender.
