Vi velger og installerer ventilen mor, mor, pappa og andre

I denne artikkelen vil vi snakke om hva en mor-pappekran er og hvordan den adskiller seg fra lignende enheter med andre typer tilkoblingselementer. I tillegg vurderer vi klassifiseringen av kraner i henhold til typen av tilkobling, samt lære om funksjonene ved bruk av disse enhetene.

Klassifisering av hurtigpassede gjengede tilkoblinger

Du vet ikke hvordan kranen 1 2 pappa far er forskjellig fra den samme enheten mamma-mamma? For å gi et uttømmende svar på dette spørsmålet, vurder funksjonene til gjengede forbindelser som brukes i samlingen av rørledningssystemer.

For å koble røret til montering, er det nødvendig at på den ene side festet er koblingselementet, og på den annen side koblingen. Således er skruen skrudd inn i koblingen, som et resultat av hvilken den nødvendige fikseringsstyrke oppnås.

For at den beskrevne fastgjøringsmetode skal anvendes under reelle forhold, må koblingselementet i form av en kopling være utstyrt med en innvendig gjeng, og beslaget må være en utvendig.

Tradisjonelt kalles "mamma" forbindelseselementet, laget i form av en unionskobling. Således er "faren" et forbindelseselement, laget i form av en choke.

Viktig: Ledningsdiagrammer som arbeider med bruk av "mamma" og "pappa" brukes universelt i konstruksjon av rørledninger med liten og middels diameter tverrsnitt. Installasjon av store rørsystemer med en tverrsnittsdiameter på mer enn 50 mm utføres vanligvis ved bruk av en sterkere flens eller sveiset ledd.

Så, vi har bestemt oss for hovedtypene for gjengede koblinger som brukes til bygging av rørledninger, tilbake til hensynet til ventiler.

Gjengede kontakter på ventiler

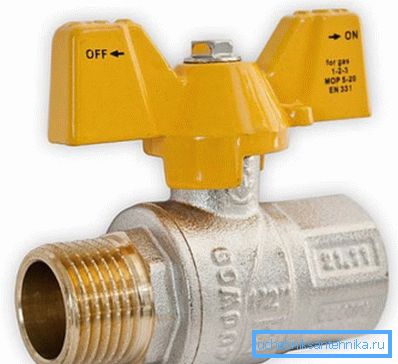

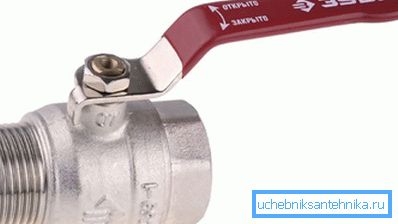

• Crane 1 2 mamma pappa, hva kjennetegner designen sin?

På enheten, i tillegg til stangen med svinghjulet, kan vi se to dyser plassert på samme akse. På den ene siden ender dysen med en kvinnelig gjenget hylse, hvis diameter er 1/2 (12,7 mm).

På den annen side ender dysen med en gjenget dyse.

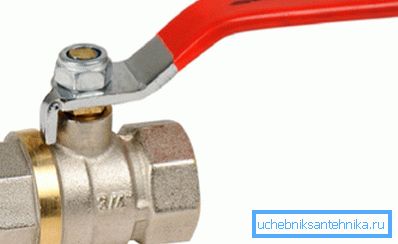

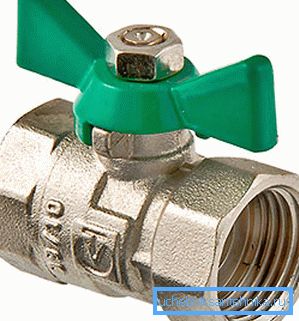

• Modermorventene er utstyrt på begge sider med dyser som avsluttes med koblinger. Slike enheter er den beste løsningen for å installere en kran i rørledningen.

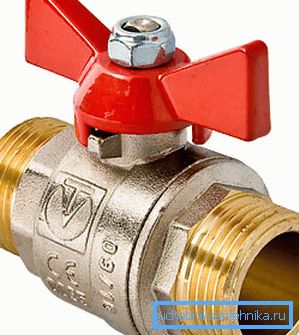

• Enheter med tilkoblingselement av typen "farfar" er sanitærutstyr, på begge sider der det er beslag med utvendige gjenger.

Viktig: I alle listede enheter er saken og forbindelseselementene laget av messing eller rustfritt stål AISI 316L. Oppkjøp av ventiler fra jernholdige metaller eller lette legeringer med tilsetning av aluminium anbefales ikke.

Programfunksjoner

En moderne kulventil brukes til å bygge rørledninger utviklet for å transportere flytende og gassformet medium. Derfor er det mulig å finne enheter som er til salgs, med koblingselementer, konstruert for å arbeide med gass eller for å arbeide med vann.

Så, hvordan varierer gassendringer fra vann, unntatt fargene på penner?

1. Gassstoppventiler er produsert med tanke på sikkerhetskravene til gassforsyningen. Overholdelse av disse kravene påvirker kvaliteten på materialene som brukes og nøyaktigheten av montering av alle strukturelle elementer.

Igjen er alle offisielt produserte ventiler for gassdistribusjonsnett underlagt obligatorisk kvalitetskontroll og sertifisert for bruk i Russland og CIS-landene.

Ventiler for gass er preget av følgende egenskaper:

• Alle strukturelle komponenter, inkludert stammen, er montert inne i saken, noe som resulterer i at enheten er helt forseglet og ikke-separerbar.
• Tilstedeværelsen av en eksplosjonsstang gjør driften trygg både i hjemlige og industrielle omgivelser.
• Tilstedeværelsen av teknologiske enheter designet for å blokkere og tette svinghjulet.
• Muligheten til å betjene enheter i et bredt spekter av temperaturer (fra -40 ° C til + 60 ° C), noe som er mer enn relevant for drift i hjemlige klimatiske forhold.
• Muligheten til å bruke enheter i et bredt spekter av trykkindikatorer (kraner er konstruert for et nominelt trykk på opptil 5 Bar og maksimalt opptil 20 Bar).

1. Kuleventiler for vann er laget med et mindre antall krav til kvaliteten på det ferdige resultatet.

Det eneste vesentlige kravet om at ferdigvaren skal oppfylle, er en kombinasjon av tetthet og høy korrosjonsbestandighet.

Eksternt er kulventiler for vann ikke mye forskjellig fra lignende enheter som er designet for å fungere med naturgass. Men det er et viktig poeng: Hvis gasspaken kan settes på vannforsyningssystemet, kan ikke vannavstengningsventiler brukes til å arbeide med gass!

Funksjoner ved installasjon av gassventiler

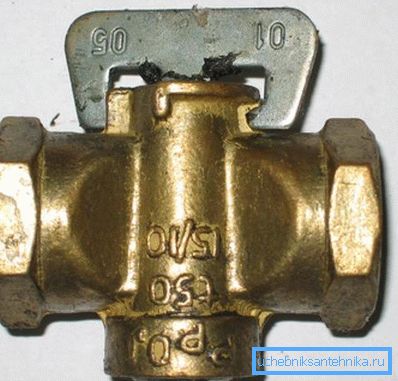

Inntil nylig ble naturgassforsyning til boliger eller leiligheter kontrollert av moder-til-moder korkkraner. Slike innretninger ble viklet på ytre tråder i rørledningen.

For å sikre den nødvendige tetthet, ble gjenget ledd rullet gjennom med slep, og senere med fum tape. For å forlenge lengden på leddet ble gapet langs konturene til armaturene i koblingen malt over oljemaling, som etter tørking eliminerte muligheten for lekkasje.

I dag har primitive og ikke-holdbare korkraner blitt erstattet av mer avanserte ballendringer med en stor ressurs.

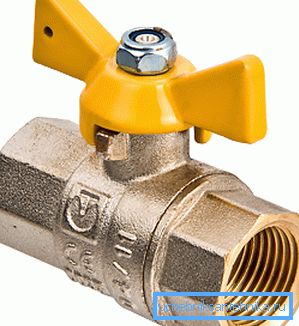

Nye enheter, som de gamle versjonene, er utstyrt med tilkoblingselementer av typen "mor-mor". Dette er gjort for enkel installasjon i rørledningen brudd uten behov for ekstra forbigående beslag, noe som kan ha negativ innvirkning på strukturenes tetthet.

Viktig: Ved konstruksjon av gassdistribusjonsnett, brukes kun spesialsertifisert låsingsutstyr. Det vil si å kjøpe en ventil for gass, ikke glem å sørge for at sertifikatet er tilgjengelig.

Utskifting av låseutstyret utføres av spesialister med spesielle toleranser. Uavhengig installasjon er først og fremst potensielt farlig, og i tillegg kan det føre til straffer.

Funksjoner av installasjon av rørleggerventiler

Installasjon av en kulventil på metallrør kan gjøres for hånd uten behov for involvering av spesialister.

Instruksjon av arbeid er som følger:

• Hvis du trenger å installere en enhet som "mor-mor", kutter vi rørledningen, har tidligere slått av vannforsyningen. Klipp et stykke rør på størrelsen på kranens kropp, og ikke telle siderørene.
• Vi behandler enden av rørene med en slipemølle, rengjøringsgriller. Da fjerner vi ytre avfasning, noe som vil forenkle prosessen med tråling.
• Forbered deretter kutteren (dør) og sett inn en kutter i den, som svarer til størrelsen på trykkgruppen.
• Enden av røret smøres med et tynt lag av fett, for eksempel kan du bruke litol. Påfør samme smøremiddel på kutteren.
• Vi bruker kutteren til enden av røret og med en viss innsats begynner vi å kutte trådene strengt med klokken. Klipp ca 6-7 omdreininger.

Kranen på jernrøret må vikles i minst 5 svinger. I dag på markedet kan du kjøpe enheter med en hattmutter, designet for 3 omdreininger, du bør ikke kjøpe en slik forsterkning, da den er laget for messing og kobberrør.

Viktig: Hvis platen etter flere svinger går stramt, gå tilbake en sving og kutt sjetongene. Etter det kan du gå videre igjen.

• Fra den ferdige tråden, rengjør vi metallinnleggingene og bretter inn lin eller fum tape.

Vinding skjer i retning av vikling av kranen. Hvis du rister i motsatt retning, vil den vridde koblingen samle pakningen i en klump.

• Vi høster kranen på de forberedte enden av rørene som tidligere er fjernet fra beslagene. Griper med en nøkkel nøkkel, vi vind ventiler, til 4-4,5 svinger er laget i hver ende. Pass på at svinghjulet på enheten er i opptatt posisjon, der det bare vil svinge.

Polymerer av ventiler av typen "mor-mor"

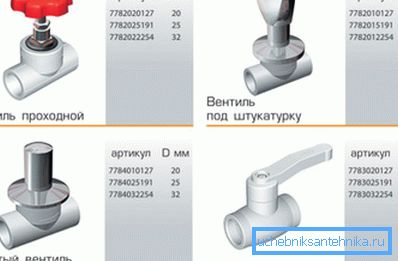

I tillegg til de tidligere nevnte metallinnretninger med koblingsstykker på dysene, brukes vanligvis ventiler laget av polymermaterialer. Et typisk eksempel er polypropylenkraner beregnet for installasjon i VVS-systemer.

Slike innretninger er utstyrt i begge ender med koplinger inn i hvilke ender av rørene er satt inn under loddprosessen. Vannbeslag laget av polypropylen, samt analoger laget av metall, velges i samsvar med diameteren av innløpshullene, målt i tommer. Imidlertid er prisen på polymerprodukter rimeligere enn kostnaden for metallprodukter.

Nesten alle polypropylenkraner på markedet er ball-type enheter med moder-til-moder-koblingselementer.

konklusjon

Nå som vi har lært hvilke typer tilkoblinger som brukes på ventiler og hvordan enkelte typer ventiler skiller seg fra andre, er det på tide å sette denne kunnskapen i praksis.

Har du spørsmål som du ikke fikk noen interessante svar på? Mer nyttig informasjon kan bli funnet ved å se videoen i denne artikkelen.
