Aksonometri av varmesystemet: kjennskap til terminologi og

Hva er det - aksonometri av oppvarming? I dette materialet må vi gå tilbake til skolen og bli kjent med det glemte begrepet. I tillegg vil vi prøve å finne ut hvilke regler som skal følges av utarbeidelse av aksonometriske diagrammer for varmesystemer.

definisjon

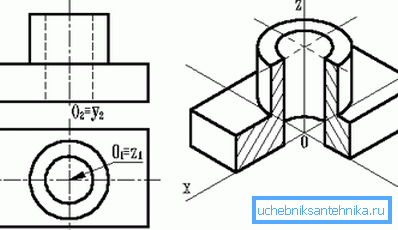

Betegnelsen aksonometri kommer fra Hellas og kommer fra to ord: akse og mål. Betydningen av begrepet er i det grafiske bildet av tredimensjonale objekter ved å projisere dem på et fly.

Hvordan objektet er projisert:

1. Den er festet til de tre koordinataksene.
2. Det såkalte bildeplanet er valgt på hvilket objektet skal projiseres.

Merk: ingen koordinat akse skal være parallell med den.

1. Alle punkter på objektet er projisert på flyet.

Siden bildeplanet ikke er parallelt med noen av koordinataksene, vil projeksjonen langs alle aksene ha avvik fra de reelle dimensjonene av segmentene.

Avhengig av hvordan forvrengninger fordeles langs aksene, kan aksonometri bli kalt:

• isometrisk. I dette tilfellet er forvrengningen på alle akser den samme.

• dimetrisk. Like forvrengning langs to akser.
• trimetrisk - alle forvrengninger har forskjellige betydninger.

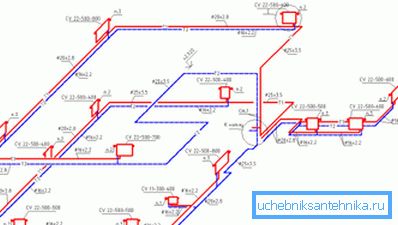

Den aksonometriske planen til et varmesystem er bare dens fremspring på et plan som ikke er parallelt med bygningens vegger eller gulvene. Fremspringen betegner elementer av systemet og deres grunnleggende parametere.

Forskriftsmessige krav

De er uttømmende angitt i GOST 21.602-2003, som regulerer reglene for utarbeidelse av dokumentasjon for byggingstekniske systemer (inkludert oppvarming). La oss velge fra teksten i dokumentet de viktigste punktene som er direkte relatert til vårt emne.

Generelle bestemmelser

Elementer av varmesystemer tilordnes en betegnelse bestående av en merking og et serienummer innenfor rammen av denne ordningen. Hvilke betegnelser brukes?

For noen grafikk refererer dokumentet til relatert GOST:

• Rørledninger skal betegnes i henhold til GOST 21.206 - 93.
• Betegnelser for kontrollventiler, dyser, portventiler, radiatorer, etc. finnes i GOST 21.205-93.

I tillegg er det blant de generelle bestemmelsene en rekke tilleggskrav til tegninger.

• Elevasjonene er angitt på forlengelseslinjer eller konturer av elementene.

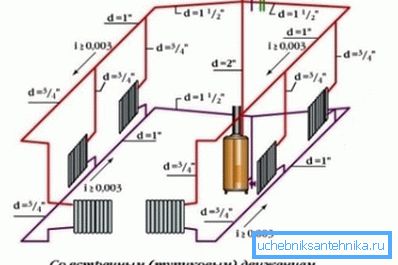

• Axonometrisk oppvarmingsskjema kan utføres på en skala fra 1:50, 1: 100 og 1: 200.

Liste over utpekt utstyr og parametere

På ordningen laget av dine egne hender skal merkes:

1. Rørledninger med diametre.
2. Termisk isolasjon av rørledningsseksjoner. Hun er avbildet grafisk.
3. Akselnivåer på alle rørledninger er i forhold til null.
4. Flasker med flasking (selvfølgelig, hvor de trengs - i gravitasjonssystemer og hus i øvre flaskeflaske).

1. Hvis det er hull i de horisontale delene av tapping - størrelsene på delene.
2. Støtter, ekspansjonsledd og suspensjoner.

Viktig poeng: I dette tilfellet leveres bildet med en hyllefjerning, over hvilket indikerer typen av element. Under hyllen må du angi det tilsvarende elementet i dokumentet.

1. Avstengningsventiler. Og i dette tilfellet brukes en takeaway hylle, over hvilken typen og diameteren (DN) av forsterkningen er indikert. Nedenfor er betegnelsen til elementet i katalogen.
2. Risers og planleggere (horisontale seksjoner) med skilt.
3. Radiatorer, konvektorer og andre oppvarming enheter.

Det er obligatorisk å angi deres type og grunnleggende parametere:

• Antall seksjoner av seksjonens radiator.
• Antall seksjoner (rør) av registret og dets lengde.
• Antallet og lengden av finned rør.
• For andre oppvarming enheter - deres type.

1. Betegnelser på installasjoner (kjeler, ovner med varmevekslere, varmepumper, heisaggregater, sirkulasjonspumper for oppvarming, etc.).
2. Innebygde enheter (oljekopper for temperaturregulering og uttak for montering av reguleringsventiler, slik at det kan måles trykk).
3. Selve instrumenter for måling av systemparametere og varmemåling.

Nysgjerrig: GOST tillater flere etasjes bygninger å lage en detaljert skjema kun for den underjordiske delen av bygningen. I dette tilfellet utføres kablingsoppsettet på stigerørene og om nødvendig kablingsskjemaet for loftet separat. Instruksjonen er relatert til den overdrevne kompleksiteten til den aksonometriske projeksjonen av all kommunikasjon, for eksempel en 16-etasjes bygning.

spesifikasjon

Standarden stiller ut en rekke krav, ikke bare for tegningene selv, men også for deres spesifikasjoner.

Elementene som er oppført i spesifikasjonene, skal oppgis i disse i følgende rekkefølge:

1. Oppvarming utstyr (kjeler, radiatorer, etc.).
2. Avstengnings- og reguleringsventiler (ventiler, portventiler, dyser, kontrollventiler).
3. Andre elementer av varmesystemer (slamavløp, vents).
4. Embedded konstruksjoner (oljebriller og grener for kontrollventiler).

Det er nysgjerrig: I reelle forhold er termometre og manometre som regel ikke installert i innebygde strukturer. Prisen på enheter er stor nok; i forhold til ikke å lukke sikkert kjellere av boligblokker hvor det er mer rimelig å demontere dem etter målingene.

1. Rørledninger (flasking, stigerør, liner).
2. Termisk isolasjon.

Rørledninger er oppgitt i spesifikasjonen for hver diameter (som regel - for å øke fjernkontrollen). En rekke buer, flenser, kryss for sveising og bolter er ikke angitt i spesifikasjonen.

konklusjon

Vi håper at anbefalingene og normative referanser gitt av oss, vil hjelpe leseren til å tegne og lese tegningene (se også artikkelen Selvflødende oppvarmingssystem: Funksjoner på enheten).

Som alltid vil den vedlagte videoen tilby ytterligere informasjon. Lykke til!
