Alt du trenger å vite om en elektrisk varmekoker med en

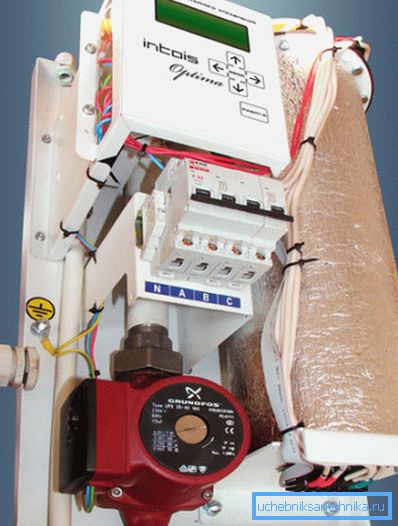

Når det gjelder kostnad, er elektrisk oppvarming mindre enn gass, samtidig blir selv små landsbyer elektrifisert i vårt land, men det er ikke så bra med forgasning, dette forklarer den høye populariteten til elektriske kjeler for oppvarming. Mange produsenter forenkler oppgaven for forbrukerne og utruster kjeleenheten med ekstra utstyr, inkludert en sirkulasjonspumpe.

Typer av elektriske kjeler

Kjeler kan klassifiseres i henhold til metoden for oppvarming av vann, og pumpen til varmekjelen kan installeres i en hvilken som helst type enhet.

Jeg utelater slike kjeler som:

• enheter hvor vann oppvarmes av varmeelementer. Slike elektriske varmekjeler er ganske store og hvis vannet er hardt, vil skalaen raskt dekke varmeelementet. De regnes som de enkleste i konstruksjonen;

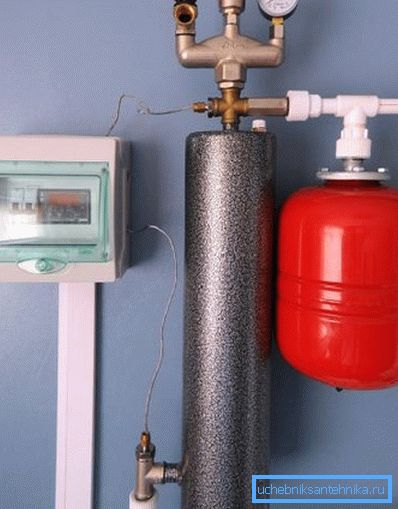

• induksjon - de bruker fenomenet elektromagnetisk induksjon. Varmeelementet er en konvensjonell induksjonsspole - på stålkjernen (som er i røret til den dielektriske) sårtråd, gjennom hvilken den elektriske strømmen passerer. Når kjelen er slått på, fremkaller strømmen som passerer gjennom viklingsstrømmen forekomsten av strøm i kjernen, hvilket fører til oppvarming av stålstangen;

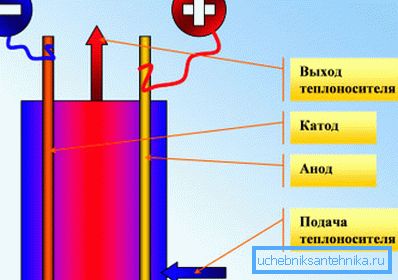

• elektrodekjeler - kan fungere utelukkende med vann, da sammensetningen av kjølevæsken er viktig. Vann er i prinsippet en vanlig leder med en ganske stor motstand. 2 ledere senkes inn i den, gjennom hvilken vekselstrøm blir så passert, blir vann, som enhver annen leder, oppvarmet. Enheter av denne typen er ikke utstyrt med sirkulasjonspumper.

Når det gjelder sirkulasjonspumpe og ekspansjonstank for varmesystemet, er følgende muligheter for plasseringen av disse elementene mulige:

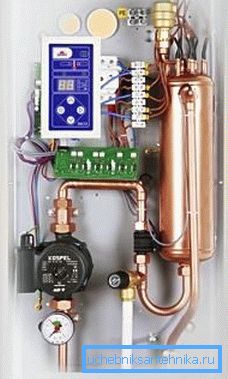

• både pumpen og tanken er plassert i kjelehuset - slike modeller foretrekkes vanligvis hvis kjelen er plassert i et hus, og ikke i et eget rom;

• pumpen kan flyttes utenfor foringsrøret, dette påvirker ikke ytelsen.

Elektrisk kjeleinnretning og installert tilleggsutstyr

Til tross for at modeller av elektriske kjeler kan listes opp mer enn et dusin, forblir designen generelt uendret.

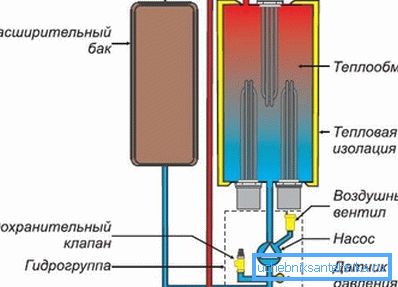

Elektrisk oppvarming kjeler med en pumpe består av slike enheter (listen er gitt for en typisk varmelegemodell):

• varmeveksleren er en volumetrisk tank med vann, hvor varmeelementene er nedsenket, tanken må nødvendigvis ha fabrikkisolasjon;

Vær oppmerksom på! Justering av varmekedeldriften skyldes at et annet antall varmeelementer er inkludert. Så, for å redusere kraften i automatisering, slå bare av noen av dem.

• Hydrogruppen omfatter en sirkulasjonspumpe, en trykkmåler, en ventil for blødende luft fra systemet og en sikkerhetsventil;
• Ekspansjonstank - nødvendig for å kompensere for endringen i volumet av kjølemiddel under oppvarming.

Vær oppmerksom på! Sirkulasjonspumpen må være plassert på rørledningen som gir kjølevæsken tilbake til kjelen. Hvis du skal sette den på det girøret, vil høy temperatur redusere holdbarheten betydelig.

Mer om valg av kjele og installasjon

Kraften til moderne elektriske kjeler varierer i et bredt spekter. På salg finner du både kompakte modeller, hvis kraft ikke overstiger 6 kW, og de ekte "monstrene", hvis strøm nærmer seg 100 kW. Det er klart at slike enheter brukes til å varme store områder - de brukes ikke i privat konstruksjon.

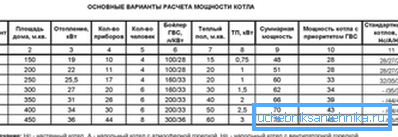

Valg av kjeleffekt

I alminnelighet er utvelgelsen av kraften til noen kjele utført på grunnlag av varmetapet av leiligheten (eller huset), områdets klimatiske egenskaper, type isolasjon mv. Er også tatt i betraktning. design ble balansert av varmeflow fra radiatorer.

Med tilstrekkelig grad av nøyaktighet kan den nødvendige kjelekraften bestemmes av omtrentlig avhengighet. Gitt at alle moderne kjeler er utstyrt med termostater, er en mulig liten overbelastning ikke kritisk. Ja, og prisen endres ikke mye hvis du forsikrer deg og tar kjelen litt kraftigere enn mottatt ved beregning.

Den nødvendige effekten bestemmes ved hjelp av denne avhengigheten i formelen W_k = (S • W_ud) / 10,

slike betegnelser er akseptert:

• W_til = kjeleffekt, kW;
• S - totalt oppvarmet område, m²;
• W_beats - Makt tetthet, for varme områder kan tas lik 1,0, for sentral - 1,1 - 1,15, for nord - minst $ 1,2
• 10 - konverteringsfaktor.

Hvis vi bruker den foreslåtte formelen, så til oppvarming av et privat hus med et område på for eksempel 160 m², lokalisert i den sentrale delen av Russland, vil en kjele med en kraft W_k = (160 • 1.1) / 10 = 17.6? 18 kW være nødvendig.

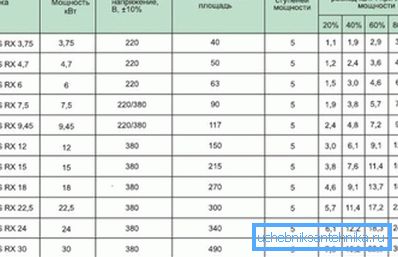

Resultatet var ganske nært av verdiene anbefalt av produsentene selv. Så, for et område på 150 m² anbefalt 19 kilowatt kjele, ga beregningen nesten samme verdi.

Det enkleste eksempelet er gitt - det er egnet for å beregne effekten av en enkeltkretskjele. For valg av en tokrets-enhet, må du ta hensyn til energiforbruket for oppvarmingsvann for behovene til varmtvannsforsyning (varmt vann).

Kablingskrav

En alvorlig hindring for å installere en kjele med egne hender kan være at du må ha minst minimal kunnskap om elektroteknikk. Spesielt må du forstå at ikke alle kjeler kan kobles til et konvensjonelt strømforsyningsnettverk.

Vær oppmerksom på! Det beste alternativet kan betraktes som å legge en individuell strømforsyning til kjelen. Hvis det ikke er teknisk mulig å gjøre dette, er det bedre å sørge for og ikke koble enheter med en kapasitet høyere enn 6-7 kW til et normalt nettverk.

Generelt er driftsspenningen til en 220V elektrisk kjele kun funnet i relativt lav effekt enheter. Hvis et oppvarmingssystem er utformet for et privat hus, vil det mest sannsynlig bli brukt en kjele med en kapasitet på rundt 16-20 kW eller mer. Dette betyr at du må slå den separat.

Vær oppmerksom på! Kjeler med en kapasitet på mer enn 6 kW er utstyrt med et flertrinns strømstyringssystem. I overgangsperioder (høst-vinter, vinter-vår), reduseres dette til kostnaden for strøm til oppvarming til tider.

Forsinkelse av valg av ledningens tverrsnitt vil føre til oppvarming av kabelen. Som et resultat kan isolasjonen smelte og de mulige konsekvensene av en slik utvikling kan ikke nettopp betegnes som positive.

Instruksjoner for å velge diameteren av ledningen er ganske enkel. Du kan bruke den omtrentlige avhengigheten i henhold til hvilken en strøm på 1 A vil kreve en del av en ledning med et område på 1 mm².

For eksempel må du bestemme minimale ledningsstørrelser for tilkobling av en 6 kW kjele. Tilkoblingen er laget til et normalt nettverk på 220 V. I betraktning av denne avhengigheten vil beregningen utføres ved hjelp av formelen S = W_k / (U • I)

i formelen brukes følgende notasjon:

• S = lederareal, mm²;
• U, I - spenning og strøm, henholdsvis.

I det overvekte eksemplet skal lederens tverrsnittsareal være S = 6000 / (8 • 220) = 3,41? Mm? ^ 2.

Denne tilnærmingen betraktes som ganske omtrentlig. I tillegg er det ikke tatt hensyn til en slik faktor, for eksempel ledermaterialet, og dette påvirker også maksimal tillatt strømbelastning. For å velge en kabel for en kraftigere kjele, anbefales det å utføre en mer nøyaktig beregning.

I dette tilfellet vil beregningsinstruksjonene være litt mer komplisert:

• Først må du bestemme styrken til strømmen for hver fase. Beregningen utføres i henhold til formelen I = W_k / (U_l • v3),

hvor du_l - Linjær spenning, 380 V i vårt tilfelle;

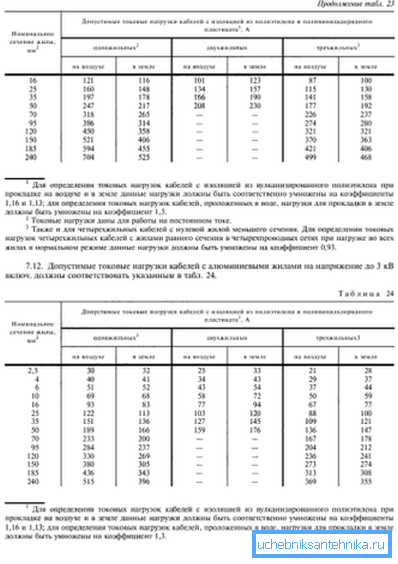

• i henhold til GOST 16442-80 er delen av en vene valgt. Samtidig er det nødvendig å ta hensyn til hvilket metall som brukes - aluminium eller kobber, samt metoden for kabelføring - over eller under jorden.

Tenk på en eksempelberegning for en 3-faset kjele med en kapasitet på 22 kW, forbindelsen vil bli laget med en 3-kjerne kabel.

Beregningen utføres i henhold til den foreslåtte metoden:

• bestem gjeldende styrke I = 22000 / (380 • v3) = 33.43 A.
• i henhold til GOST 16442-80, er en del av kjernen valgt, 2 alternativer er mulige. Hvis kobber brukes, har den en 4 mm tverrsnitt.² ganske passende, for den tillatt nåværende belastningen vil være 37 A, slik at en liten margin vil forbli. For aluminiumkjerner er det nødvendig å øke kjernenes tverrsnitt til 6 mm.² - Den tillatte strømbelastningen i dette tilfellet vil også være 37 A.

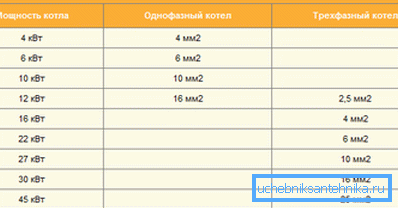

Det siste du må gjøre er å plukke opp en sikring av riktig kraft. Du kan bare bruke de riktige tabellene, der for hver verdi av kraften til kjelen indikerte lederens tverrsnittsareal og effekten til den automatiske sikringen. For eksempel, pass på den automatiske 35A.

Sikkerhetskrav

Elektriske kjeler med en pumpe krever spesiell oppmerksomhet på strømtilførselen.

Vurder følgende:

• Kraften til den automatiske sikringen bør litt overstige den maksimale effekten når kjelen kjører;

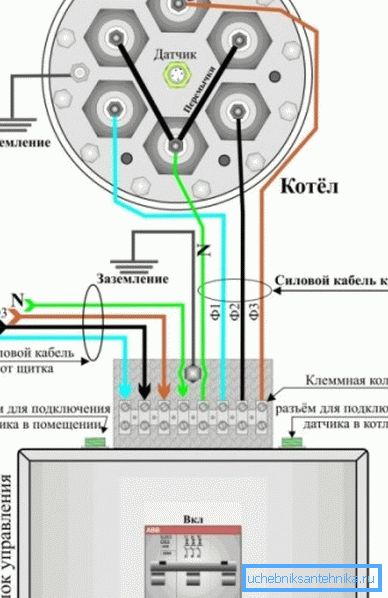

• Tilkoblingsjording er nødvendig. Jording 3. eller 5. boligkabel;
• ledning N (null arbeid) er koblet til skjermterminalboksen (nullbuss);
• jording (PE ledning på diagrammet) er koblet til den tilsvarende bussen (merket "Jord").

Vær oppmerksom på! En vanlig feil ved tilkobling er at folk forvirrer N- og PE-ledninger. Så på dette tidspunktet må du være spesielt oppmerksom.

Elektrisk kjele sele

Piping forstås som hele prosessen med tilkobling fra A til Z, det vil si ikke bare strømtilførselen til kjelen, men også installasjon av alle elementer i varmesystemet (ekspansjonstank, sirkulasjonspumpe, filtre, beskyttelsesgruppe, etc.).

For ytterligere fleksibilitet i reguleringen av oppvarming, kan du bruke en krets med en mikser. På grunn av dette kan temperaturmodusen justeres ikke bare ved å endre kraften til kjelen, men også på grunn av mikseren med servostasjon.

Ved installasjon skal kjelen følge følgende anbefalinger:

• det er ønskelig å fjerne det så langt som mulig fra vannforsyningssystemet, den elektriske kjelen er plassert bare på et tørt sted, dette gjøres for å unngå kortslutning;

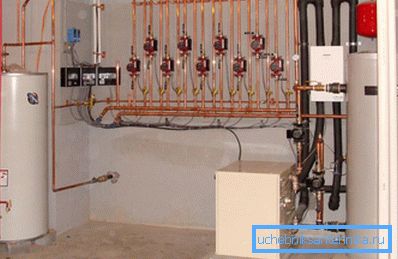

• Den kompakte kjelen kan plasseres på veggen, i dette tilfellet brukes dugg eller ankerbolter. Gulvmodeller er også populære, for dem kan du begrense deg til en enkel dielektrisk stativ, selvfølgelig må basen være flat;

• Fortsett deretter direkte for å koble den til varmesystemet. Naturligvis stopper vannforsyningen på installasjonstidspunktet. Forbindelsen i seg selv er enkel. Avtakbare tilkoblinger brukes, slik at det er lett å demontere kjelen om nødvendig. Pumper til varmekjeler installeres nærmere kjelen på returrøret;
• så kommer den elektriske delen av svingen. Med beregningen vi har forstått i de forrige avsnittene, er det eneste som må noteres, at ledningene skal plasseres i kabelkanaler. Selvfølgelig er alle kabler godt isolert, men ekstra beskyttelse vil ikke være overflødig. Som kabelkanal kan du bruke et bølgete fleksible rør.

Vær oppmerksom på! Hvis strømforbruket i nettverket ikke er uvanlig, må forbindelsen gjøres gjennom en stabilisator.

• Etter det forblir det bare å fylle systemet med vann og kontroller tettheten.

Oppsummering

Elektriske kjeler med pumper er et utmerket valg for hjemmeoppvarming i områder der det ikke er sentralisert gassforsyning, og det er ikke noe ønske om å bruke solidbrensanaloger. Selv i produksjonsfasen kompletterer produsenten kjelen med slike elementer som en ekspansjonstank og en sirkulasjonspumpe, noe som gjør installasjonen av varmesystemet noe forenklet.
