Aluminium radiator delen: tekniske egenskaper av et seksjon

Ikke-jernholdige varmekonvektorer blir stadig mer populære. Vi ønsker å vurdere hovedkonstruksjonselementet til en slik radiator - en seksjon, og finne ut hvor mange watt er i en del av en aluminium radiator, hva er dens dimensjoner og andre egenskaper. Vi vil også fortelle deg hvordan du skal beregne antall deler av aluminium radiatoren som trengs for å varme opp et bestemt rom.

Tekniske egenskaper til en radiator

utforming

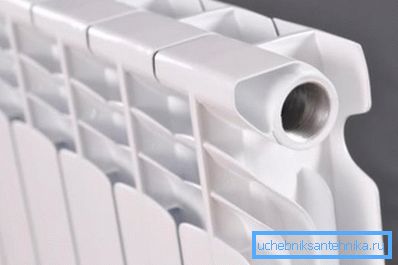

Delebatterier har nesten samme design. De er et system med to horisontale reservoarer forbundet med vertikale kanaler. På de vertikale rørene utenfor er det platefinner, som danner kanaler for bevegelse av konveksjonsstrømmer og øker området for termisk interaksjon.

Avstanden mellom platene er valgt slik at konveksjonsstrømmer ikke er laminære, men turbulente. Dette øker intensiteten av luftinteraksjon med husets overflate.

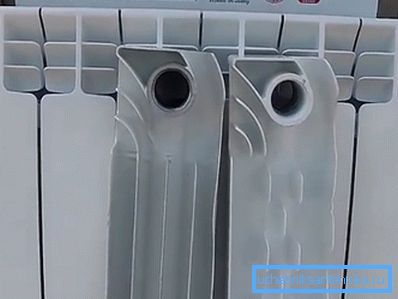

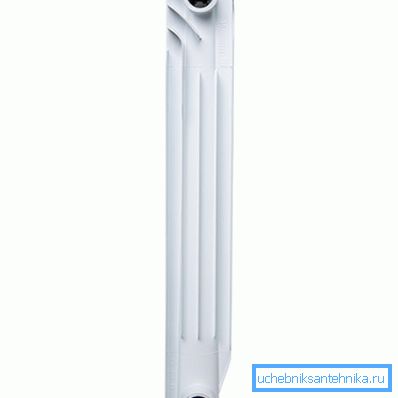

Designet er delt inn i like deler. En slik del inkluderer en vertikal kanal og to samlerelementer, en fra toppen, den andre fra bunnen. Samlerelementet med den vertikale kanalen danner en T-formet forbindelse, hvor to åpne hull er tilpasset til å bli kombinert med andre lignende kollektorhull.

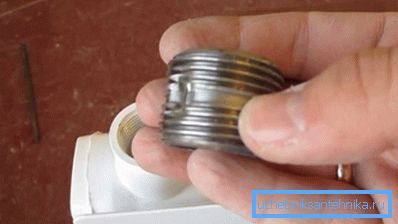

Delene er koblet til med en spesiell nippel med en pakning.

Hvis delen er installert med en kant, lukkes hullet med en plugg eller brukes til å koble til tilførsels-, retur- eller luftventilen.

Vurder bruk av et batteri med tilsvarende design:

• Delene settes sammen i et enkelt batteri, et kjølemiddeltilførselsrør er koblet til et av hullene, et avløpsvannstikk utløpsrør er koblet til et annet, en Mayevsky-ventil brukes til å tømme overflødig luft til den tredje, det fjerde hullet er lukket med en plugg;
• Kjølevæsken kommer inn i oppsamleren og fyller gradvis hele enheten. Aluminium har en høy varmeledningsevne, omtrent fire ganger høyere enn stål. Derfor begynner kroppen å varme opp raskt;

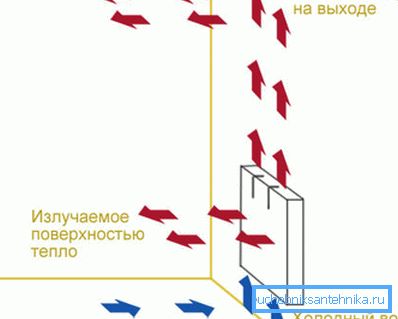

• Den oppvarmede overflaten av konvektoren begynner å avgi termisk energi. Andelen stråling av varme i infrarød rekkevidde utgjør om lag 50 - 60% av den totale varmeoverføringen av enheten;
• Luften som kommer i kontakt med overflaten av kroppen begynner å varme opp på grunn av direkte varmeoverføring. Under tyngdekraftens virkning begynner de oppvarmede massene å bevege seg oppover gjennom kanalene som dannes av konvektorens kanter, og nye deler av kald luft trekkes inn i batteriet fra under;
• Enheten begynner å fungere som en gravitetspumpe. Luftstrømmer som passerer gjennom kanalene, tar på en hvirvel karakter, noe som øker varmetransporten av platene på grunn av blanding.

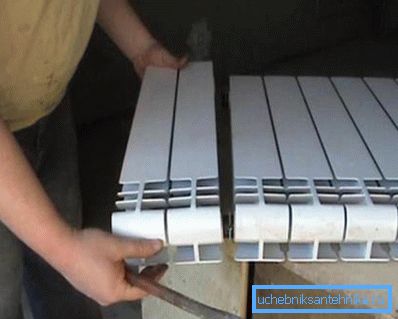

Vær oppmerksom på! Den største fordelen med seksjonen er evnen til å endre strøm og størrelse på enheten med egne hender.

Egenskaper og egenskaper

Den viktigste tekniske egenskapen til noen varmeapparat er dens termiske kraft. Dette er mengden varme som enheten overfører til miljøet per tidsenhet. Målt i kcal / time eller watt.

Kraften avhenger av mange faktorer, blant hvilke de viktigste er:

• enhetsoverflate;
• kjølevannstemperatur;
• kanal kapasitet (hvor mange liter i en del av aluminium radiatoren);
• termisk trykk;
• material termisk ledningsevne;
• boligdesign;
• Tilkoblingsmetode tilførsel og retur.

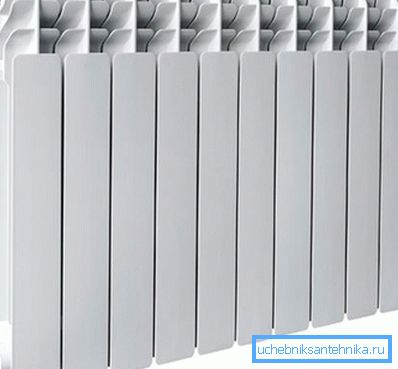

Siden maksimalt antall seksjoner i aluminiums radiatoren ikke er installert, og forskjellige enheter har forskjellige størrelser, er det mer hensiktsmessig å vurdere parametrene for en separat del, og deretter bestemme egenskapene til batteriet ved å legge til verdiene for hver av delene.

Vurder de tekniske spesifikasjonene mer detaljert:

Vær oppmerksom på! For tilkobling til sentraliserte kjølemiddelforsyningssystemer, velg modeller med maksimalt trykk på minst 45 atm. og et arbeidstrykk på minst 16 atm.

Bestemme antall seksjoner

Det blir ofte spurt hvor mye en del av en konvektor varmer, hvordan man beregner antall seksjoner, etc. En detaljert og nøyaktig beregning av varmetap vil være svært vanskelig, men instruksjonen lar deg bruke forenklede formler.

I henhold til SNiPs normer, for oppvarming av en kvadratmeter rom med takhøyde på 2,4 - 2,8 meter, er det nødvendig med ca. 100 W termisk energi. Det vil si, hvis vi formidler området av et slikt rom med 100, oppnår vi nødvendig oppvarmingskapasitet.

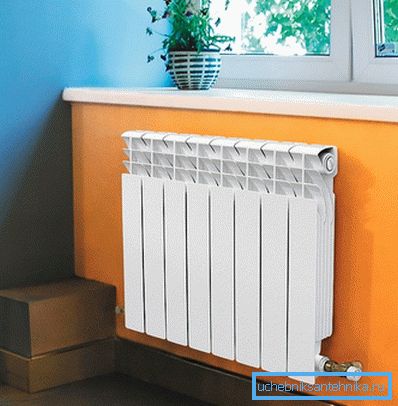

Da vil vi kunne finne en passende enhet med hensyn til parametere, design og kvalitet og se passets egenskaper. Det vil være indikert seksjonskraft.

Vi deler den tidligere funnet varmekraften i rommet til en kapasitet, resultatet blir avrundet og vi får antall seksjoner som kreves for et bestemt rom.

Vær oppmerksom på! Her skal det bemerkes at denne kraften ofte blir overvurdert på grunn av at kjølevæsken forventes å bli forsynt med en temperatur på 100 ї, noe som er usannsynlig i reelle forhold. Skal styres av det faktum at den faktiske effekten vanligvis ligger i området 140-160 watt.

konklusjon

Aluminium oppvarmingsbatterier har selvsikker plass på byggemarkedet. Disse enhetene har en praktisk seksjonsavdeling som forenkler valg, montering og installasjon. Se videoen i denne artikkelen og finn ut mer om dette emnet.
