Arbeidstrykk i varmesystemet: vi studerer arbeidet med

Hva er arbeidstrykket i varmesystemet i en leilighetskompleks regnet som normen? Hva kan være sin maksimale verdi? Hvilke parametere er bedre å sette for det autonome systemet? Denne artikkelen handler om trykk og dens effekt på driften av varmesystemer.

Hvordan ting er ordnet

Før du finner ut hva trykket i varmesystemet regnes som vanlig, la oss bli kjent med utformingen av disse systemene.

Autonome systemer

Denne kategorien inkluderer kretser med naturlig sirkulasjon (gravitasjon) og varmepumper utstyrt med sirkulasjonspumper.

I det første tilfellet blir kjølevæsken satt i bevegelse ved en endring i tetthet under oppvarming: varmere masser blir tvunget ut av kjelen til den øvre delen av kretsen med kaldere og gir dem overskytende varme gjennom radiatorer. Hodet opprettet av utvidelsen er ekstremt liten og måles vanligvis i tiendedeler av en meter; Sirkulasjonen har derfor ikke høy hastighet.

I andre tilfelle fører kjølevæsken til at lavpumpepumpen beveger seg. Det skaper et trykk på en til seks til åtte meter, noe som dramatisk akselererer bevegelsen av vann eller vann-glykolblanding i kretsen.

Referanse: Trykkmåleren tilsvarer et trykk på 0,1 kgf / cm2 (1/10 av atmosfæren).

Autonome varmesystemer er delt med en ekstra funksjon: de kan være åpne og lukkede.

• En åpen krets kommuniserer med atmosfærisk luft gjennom en åpen ekspansjonstank.. Følgelig tilsvarer vanntrykket i varmesystemet høyden på vannkolonnen over målepunktet. Hvis vannstanden i ekspansjonstanken er 3 meter over fyllingsnivået, vil trykket i fyllingen være 0,3 atmosfærer.

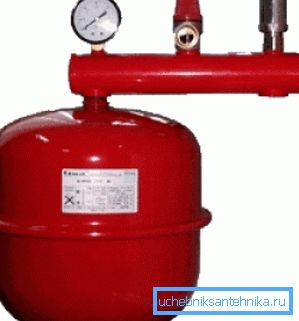

• Den lukkede kretsen med atmosfæren er ikke rapportert, noe som medfører en rekke problemer med kompensasjonen for ekspansjonen av kjølevæsken under oppvarming. For å løse dem, benyttes en membrantype ekspansjonstank - en tank, en del av hvilket volum som opptas av luft adskilt fra vann med en elastisk gummimembran. I tillegg er systemet utstyrt med en sikkerhetsventil: den tilbakestiller overskytende kjølevæske når tanken er full.

For et lukket oppvarmingssystem, er to trykkrelaterte parametere skilt ut.

1. Ladetrykk på ekspansjonstankens oppvarming. Ved romtemperatur, vann eller frostvæske er den satt lik det hydrostatiske trykket i kretsen.

Merk: Det hydrostatiske trykket i varmesystemet til et privat hus tilsvarer igjen høyden på vannsøylen og tas lik 10% av høyden i meter.

1. Sikkerhetsventilens lettetrykk. Den er vanligvis satt til 2,5 kgf / cm2.

Det nåværende statiske trykket i varmesystemet under driften bestemmes av både vannmengden og temperaturen. Ved oppvarming begynner måleren av åpenbare grunner å vise store verdier.

CO

Hvordan fungerer sentralvarmesystemet?

Det oppvarmede varmeanlegget eller kjelevannet kommer inn i huset gjennom varmeledningen. På baksiden av tråden kommer den tilbake og gir litt varme. Vannet i kretsen drives av differansetrykket mellom trådene.

Temperaturen på vannet i tilførselsrøret avhenger av gjeldende gate og er knyttet til den, den såkalte temperaturplanen. Her er et eksempel på en slik tidsplan.

Temperaturen på returrørledningen er også strengt regulert, og ved maksimal strømning skal den være +70 ° C. En lav returtemperatur betyr at huset får mindre varme. overvurdert - at energi bærer overflødige utgifter.

Men som det er lett å se, er temperaturforskjellen mellom strømnings- og returstrømmen for stor til normal oppvarming. I denne modusen vil radiatorene på tilførselsstigerne bli overopphetet, og på baksiden - de vil neppe gi leiligheter med varme.

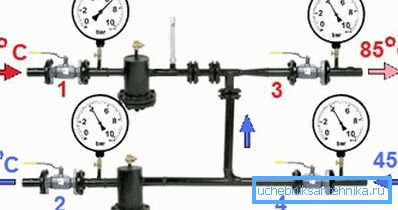

Problemet er løst ved den opprinnelige utformingen av den såkalte heisen eller termiske enheten. Hovedenheten, heisen, er en tee med en dyse inn i den. Høyere trykk og varmere tilførselsvann strømmer gjennom dysen og trekker noe av det kaldere vannet fra retur gjennom suget inn i den gjentatte sirkulasjonssyklusen.

På grunn av denne finessen vikles en stor masse vann med en mer stabil temperatur rundt kretsen. La oss gi en ekstra temperaturdiagram for samme rekkevidde av gatetemperaturer, men for blandingen som strømmer direkte til batteriene.

I tillegg til oppvarming gir heisenheten huset med varmt vann.

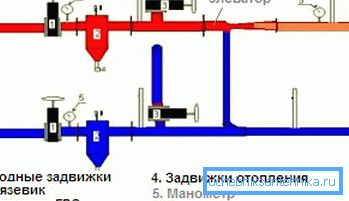

I de gamle husene var det bare to sammenheng med vannforsyning:

1. På strømmen (mellom innløpsventilen og heisen).
2. På returrøret (mellom innløpsventilen og suget).

Hvor varmtvannet er drevet, avhenger av gjeldende tilførselstemperatur. Ved 90 ° C og under trekkes varmt vann fra tilførselsrørledningen, ved høyere temperaturer - fra retur.

Den største ulempen ved en slik ordning er at i fravær av vannutvinning sirkulerer vannet ikke, og før det oppvarmes er det nødvendig å tømme flere titalls liter gjennom blanderen.

I tillegg kan håndklevarme i gamle hus kun oppvarmes når det er vannavstand i leiligheten. De åpner eyeliner.

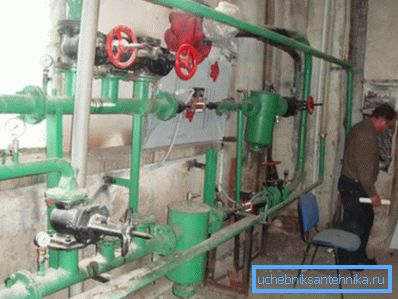

Fra omtrent 1970-tallet til 80-tallet i forrige århundre, fikk heisnodene sirkulasjonsinntak: På forsyningen og på returlinjen oppstod to varmtvannsventiler. Modus av sirkulasjon fra fôr til fôr og fra retur til retur er forsynt med fastholdende skiver på flensene mellom tie-ins. Vaskemaskinens diameter er omtrent en millimeter større enn den for heisdysen.

Hva måleren viser

Så hva er trykket i varmesystemet i en fleretasjes bygning, regnes som normen?

Og hva skjer samtidig i oppvarmingshodet?

• Om sommeren, utenfor varmesesongen, svarer det statiske trykket til varmesystemet til vannkolonnens høyde. For den ti-etasjesbygningen er den omtrentlig 3 kgf / cm2, for fem-etasjers bygning - 1,5 kgf / cm2.

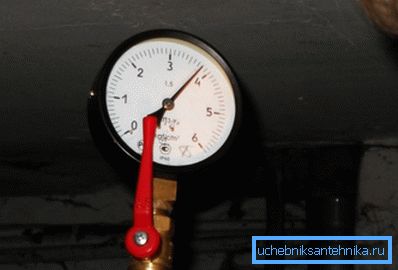

• Med åpne ventiler og normal drift av heisenheten, blir trykket i varmesystemene nesten utjevnet av returledningen og er normalt lik 3-4 kgf / cm2.

Tillat, men faktisk er for høyt trykk i oppvarmingsrørene nødvendig for sirkulasjon i dem. Slik: Konturen er justert på returlinjen, men fortsatt sirkulerer?

Det er veldig enkelt: etter heisen vil manometeret bare vise 2 meter (0,2 atmosfærer) mer enn på returrørledningen. Ja - ja, en dråpe på bare 2 meter kjører hele kjølevæsken i et stort hus med hundrevis av radiatorer.

Og hva med å beholde skiver? Hva er forskjellen på dem?

Enda mindre - fra en halv meter til en meter. Og det er ganske nok: På grunn av den mer komplekse konfigurasjonen er tryktapet i varmesystemet mye større enn i varmtvannsoppløserne.

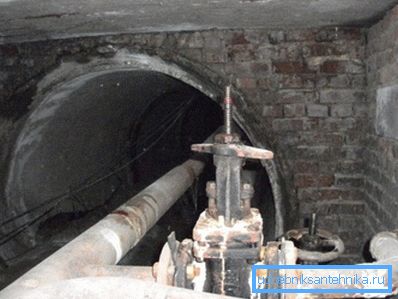

Når det gjelder motorveien, så for det i oppvarmingssesongen, anses omtrent 8 atmosfærer ved fôret og 3 ved returlinjen normen. Den hydrauliske motstanden til rørene og koblet til motorveien nærmere husets kraftvarmepumper slukker imidlertid differensialet, og kjølevæsken kan nå fjerne områder med parametere 6 / 3,5 og til og med 5/4 kgf / cm2.

Til slutt, hovedspørsmålet: hvorfor press i varmesystemet? Når alt kommer til alt, når systemet er fullt, vil kjølevæsken sirkulere i alle fall, vil det ikke?

Ikke sånn

Uten overtrykk kan vannkolonnen ikke stige over de 10 meter. I en boligbygging over 3 etasjer, vil oppvarming bare ikke fungere.

I tillegg er det et par subtiliteter.

• Før eller senere, må kretsen bli tapt og fylt. Uten overtrykk er dette problematisk.
• Vi må ikke glemme varmt vann. Den er drevet av samme varmeledning. Uten trykk vil varmt vann ikke komme til mikseren.

Varmtvannsforsyning

Hvilket press bør være i varmesystemet - vi ser ut til å ha funnet ut.

Og hva vil trykkmåleren vise i varmtvannssystemet?

• Når kaldt vann oppvarmes av en kjele eller en varmekilde, vil trykket i varmtvannet være nøyaktig lik presset i kaldvannsledningen minus tap for å overvinne rørets hydrauliske motstand.
• Når du bruker varmtvann fra returledningen til heisen foran mixeren, vil det være den samme 3-4 atmosfæren som på returrøret.
• Men når man kobler varmtvann fra tilførselstrykket i blanderens slanger, kan det nå en imponerende 6-7 kgf / cm2.

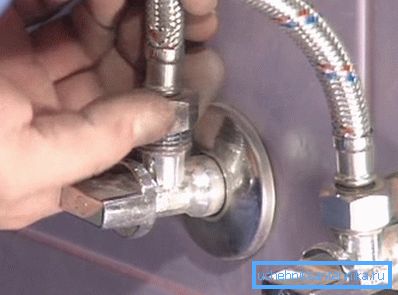

Praktisk konsekvens: Når du monterer et kjøkkenkran med egne hender, er det bedre å ikke være lat og installere et par ventiler foran slangene. Prisen starter fra et og en halv hundre rubler stykke. Denne enkle instruksjonen gir deg muligheten til raskt å slå av vannet i tilfelle en slangutslipp og ikke lider av det totale fraværet i hele leiligheten under reparasjonen.

konklusjon

Vi håper at materialet vårt vil være nyttig for leseren. Ytterligere informasjon om hvordan varmesystemet fungerer, og hvilken rolle trykkfallet faller i sitt arbeid, finner du i vedlagte video. Lykke til!
