Beregnet uteluftstemperatur for oppvarmingsdesign og

Hva bestemmer temperaturen på radiatorene i en byleilighet? Gjør GOST eller SNiP regulere det? Hvordan er temperaturskjemaet til varmesystemet relatert til klimasonen? La oss prøve å svare på disse spørsmålene.

Design lufttemperatur

Konseptet med temperaturen i oppvarmingsperioden er ikke bare relatert til temperaturplanen. De definerer kravene til graden av termisk isolasjon av en bygning, dens størrelse og varmeflow fra oppvarming enheter plassert i boliger og andre lokaler, glass og kvaliteten på forsegling av innganger.

Så hva er dette konseptet? Dette er bare gjennomsnittstemperaturen på de kaldeste fem dagene de siste 50 årene, hvor driften av varmesystemet skal gi behagelige forhold inne i bygningene.

Disse forholdene er beskrevet i Russlands regjeringes resolusjon 23. mai 2006. Reglene for levering av offentlige tjenester til borgerne

• I stuene ligger midt i huset, bør temperaturen ikke være under +18 C; i hjørnet - +20 C.

Nuance: Ved en design temperatur under -31 C øker disse verdiene til henholdsvis +20 og +22 grader.

• Badet skal være minst +16 grader, på badet - +25.

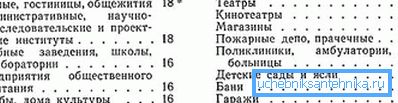

For offentlige institusjoner kan man finne anbefalinger i SNiP 41-01-2003 og avdelingsstandarder. Så i klasserommene skal være minst +21 C, og i matbutikker - +12 C; På sykehuset er anbefalt temperatur etter otoplasti +22, og i tilfelle avvik i operasjonen av skjoldbruskkjertelen - +15.

La oss gå tilbake, men litt tilbake. Hvor får designeren den estimerte lufttemperaturen for en bestemt by?

All nødvendig informasjon finnes i SNiP 23-01-99 Building klimatologi. Det er nysgjerrig på at dokumentet som ble utstedt 8 år etter sammenbruddet av EU-dokumentet, nevner alle hovedoppgjørene til de tidligere sovjetrepublikkene.

Temperaturdiagram

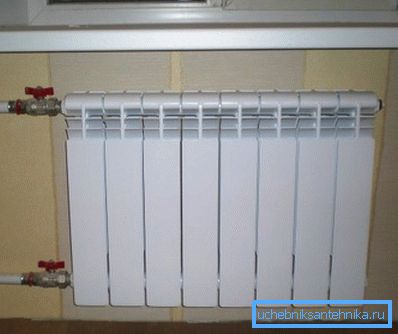

Hva bør være temperaturen på radiatorer i leiligheten, slik at de gir de beskrevne forholdene?

Det bestemmer gjennomsnittlig daglig lufttemperatur utenfor.

Avhengigheten er beskrevet av to temperaturgrafer:

• For varmeledningen ved uttaket fra kraftvarmeventilen eller kjelehuset, er temperaturen på tilførsels- og returrørledningen innenfor 150/70 C.
• I et internt system bør temperaturregimet for oppvarming ligge innenfor verdiene på 95/70 grader i et to-rørsystem (det vil si i nesten alle leilighetskomplekser) og 105/70 i enrørsvarmesystemer av bygninger.

Vær oppmerksom på: I barnehageinstitusjoner kan maksimal vanntemperatur i varmesystemet ikke overstige +37 C. Det er å kompensere for denne lave verdien at radiatorer i grupper vanligvis har svært imponerende dimensjoner.

Hvorfor er oppvarmingstemperaturen i leiligheten så forskjellig fra parametrene på ruten? For å svare på dette spørsmålet, er det nødvendig å kortfattet forklare prinsippet om drift av heisnavet (termisk punkt av huset).

Kravene til varmesystemet utelukkes på en eller annen måte. På den ene side, jo mindre temperaturvariasjonen mellom strømning og returflow, desto mer ensartet blir batteriene i huset oppvarmet og jo høyere effektiviteten til sluttvarmene vil være. I så fall er det åpenbart at sirkulasjonsfrekvensen i systemet skal være ganske høy.

Overoppheting av returlinjen er imidlertid ekstremt uønsket for kraftvarmeproduksjon: på grunn av visse tekniske begrensninger må vannet før det starter på en ny syklus først forkjøles til de samme 70 ° C.

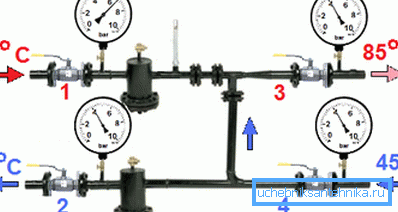

Enheten til heisen unngår ganske motsigende en motsigelse: En del av vannet fra returrørledningen trekkes inn i den gjentatte sirkulasjonssyklusen. Som følge av dette er det kun 90-95 grader ved inntaksventiler på 140 ° C til huset (direkte til radiatorene).

På et moderne varmesystem i en boligbygging er det nyttig å vite noen flere ting.

• Når strømningstemperaturen på motorveien er opptil 90 grader, må varmtvannssystemet strømme fra tilførselsrøret; når denne verdien overskrides - fra baksiden. Hvis bryteren ikke skjer, kan det vise seg å være like mye i varmtvannssystemet som på den direkte varmeledningen. Hvilke konsekvenser dette vil ha for fleksible tilkoblinger og gummipakninger, er ikke vanskelig å gjette.
• I kritiske situasjoner kan temperaturen i selve varmesystemet også overskrides. For eksempel, med masse klager over forkjølelse i leilighetene, blir det arbeidet med en heis uten dyse, med en stupet choke, praktisert.

justering

Hvordan styres varmetemperaturen i DH-systemene etter innløpsventilene?

heis

Vanligvis kan varmetemperaturen i systemet bare endres på en måte - ved å endre diameteren til dysen. Alle endringer bør koordineres med representanter for organisasjonen - leverandør av varme (kommunale varmesystemer); Beslutninger om å bryte dysen eller utborre den er laget på grunnlag av målinger av temperatur og trykk i heisaggregatet og i varmebrønner.

Demontering av dysen og endring av størrelsen tar ikke mer enn en halv time og krever full drift av avstengningsventilene i forsamlingen. Egentlig er det nok å blokkere alle ventiler i sirkelen (innløp, varmtvannsforsyning, husbrune) og demontere alle tre flenser på heisen. Den borede eller bryggede dysen er montert i omvendt rekkefølge.

Tips: Nye paronittiske tetninger for rørflenser er i varehusene til boligorganisasjoner, dessverre sjeldent. Når du demonterer heisen eller bytter ut ventilene med egne hender, vil enkle instruksjoner hjelpe: Pakningen er kuttet fra bilkammeret.

Det er verdt å nevne noen måter at temperaturen på oppvarming kan reguleres - vann i rørene og følgelig radiatorer.

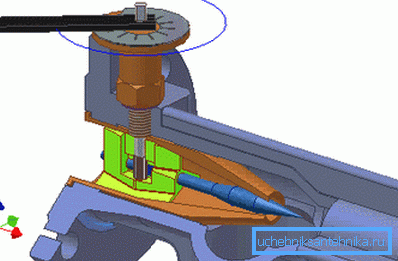

• I stedet for en konvensjonell dyse med konstant diameter, kan en justerbar heis brukes. En enkel justering av båndbredden gjør at du fleksibelt kan justere temperaturen på blandingen og returnere strømmen.

• I tillegg, for å redusere temperaturen på returrørledningen, kan du redusere trykkfallet over heisen. Dette gjøres ved hjelp av en returventil.

Hvordan akkurat?

• Varmvannet skifter til rett linje.

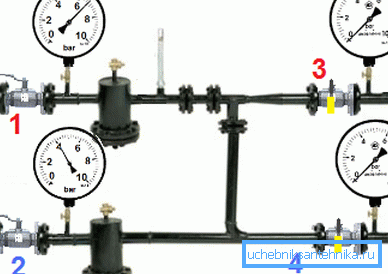

• Trykket på tilførselsledningen til heisen måles. Måleren blir deretter skrudd inn i returrøret når som helst.
• Innløpsventilen lukkes helt og åpner sakte til trykkforskjellen mellom tilførsels- og returrørledningen minsker med 0,2 kgf / cm2 fra originalen. Om nødvendig gjentas gjentatte temperaturmålinger og en ytterligere reduksjon i differansetrykket på manometeret annenhver dag med samme trinn.

Vær oppmerksom på: Hvis du bare delvis lukker en helt åpen ventil, kan kinnene holde seg fast i stammen og faller inn i arbeidsstilling senere. Som følge av dette vil returlinjen være helt lukket. Prisstopp sirkulasjon i varmesesongen - garantert opptining av tilgangsoppvarming.

leilighet

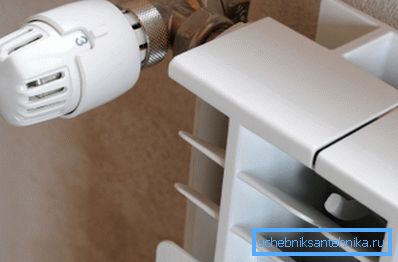

Hvordan reguleres temperaturen på vann i varmeledningene i en separat leilighet? Av åpenbare grunner kan den bare reduseres med gasspjeld. Til dette formål er det installert et choke eller termostathodet ved utløpet til hver oppvarmingsanordning, som regulerer egen permeabilitet avhengig av temperaturen i rommet.

I ekstreme tilfeller kan temperaturen på kjølevæsken i varmesystemet også reguleres av en kulventil; Men følsomheten for stillingen av spaken gjør justeringen ganske ubeleilig.

Hva skal jeg gjøre hvis varmeoppvarmingen fra ovnen ikke er tilstrekkelig?

Her er tiltakene som kan øke det.

• Bare å legge til nye deler fra den ytre enden av foringen vil øke varmenes strømme fra radiatoren i et ujevnt, men ganske merkbart. Hvorfor ikke-lineær? Ja, fordi slutten av batteriet alltid vil være kaldere enn tilkoblingene.
• Jumperen mellom forsyningsledningene, utstyrt med en ventil, er i stand til å øke strømmen av kjølevæske gjennom seksjonene når den er lukket. Derfor vil enheten gi mer varme. Men du bør ikke helt jamre jumperen: uten at det vil føre til ganske ubehagelig kommunikasjon med frysende naboer uten å justere temperaturen på radiatorer med chokes.

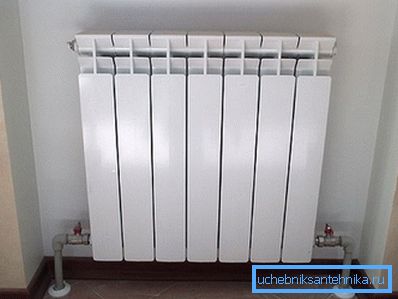

• Leder kan kobles til radiatoren, ikke bare forsamlingen, men også bunnen. Da vil kjølevæsken sirkulere jevnt gjennom alle seksjoner, noe som også øker temperaturen i leiligheten.

• Til slutt, ikke glem å vaske. Utløpet av vann gjennom spyleventilen og slangen inn i avløpsrøret vil fjerne akkumulert slam og sand fra batteriet, gjenopprette sirkulasjonen gjennom hele volumet.

Forresten: radiatorer med bunnforbindelse trenger ikke spyling. Nøyaktig fordi kjølevæsken jevnt beveger seg langs hele lengden av den nedre manifolden.

Varmt gulv

Hvordan kobler man til lavtemperaturvarme til DH-systemet? Faktisk, for et varmt gulv, er temperaturer over + 45 ° C uakseptabelt.

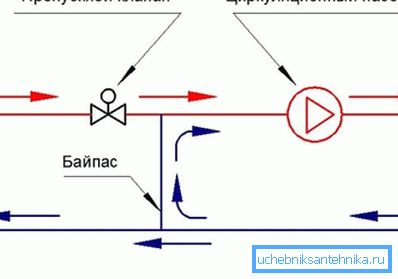

Måten som lavtemperaturvarmesystemer er i overensstemmelse med DH, ligner på samme måte prinsippet om drift av heisnavet. En del av kjølevæsken er involvert i resirkuleringen, som leveres av en lavpumpepumpe. Temperaturjustering utføres av en toveisventil med et termisk hode.

konklusjon

Vi håper at vi klarte å tilfredsstille leserens nysgjerrighet ved å introdusere ham til noen aspekter av driften av varmesystemer. Som alltid vil den vedlagte videoen tilby ytterligere informasjon. Lykke til!
