Beregning av ekspansjonstanken for oppvarming: enkle og

Denne artikkelen handler om hvordan du beregner ekspansjonstanken for oppvarming i ditt private hjem. Vi presenterer de nødvendige formlene for beregningene og noen tilleggsdata som leseren kan trenge. Så gå.

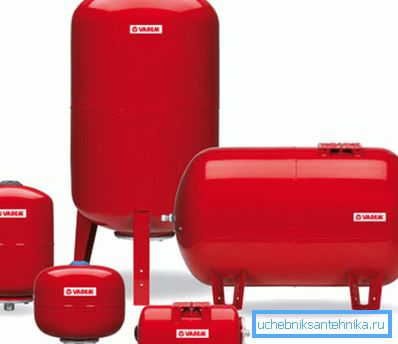

Tankenhet

Før vi går videre til beregningene, er det verdt å forstå en subtilitet. Det totale volumet av ekspansjonstanken og ekspansjonen av kjølevæsken er to verdier som er sammenhengende, men likevel ikke like med hverandre.

Dette følger direkte fra operasjonsordningen for enheten som vi undersøker:

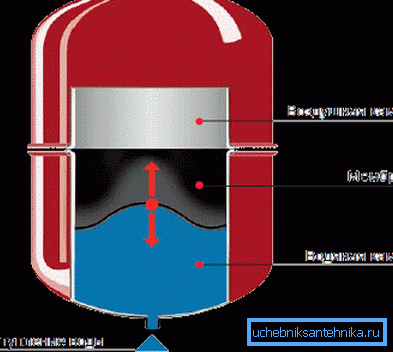

• Dens kapasitet er delt inn i to deler av en elastisk gummi membran.. En del av tanken er utformet for å være fylt med kjølevæske, mens den andre er fylt med luft med noe overtrykk.
• Den delen av beholderen som er beregnet for varmebæreren, er forsynt med et grenrør for tilkobling til kretsen. Luftkammeret er i sin tur ferdig med en brystvorte, noe som gjør det mulig å lette presset eller øke det med en manuell eller elektrisk pumpe.

Viktig: Når oppvarmingen startes, opprettes et overtrykk som tilsvarer hydrostatisk trykk i ekspansjonstankkammeret. Enkelt sagt, når høyden på toppen av kretsen over tankinstallasjonsnivået er fem meter, justeres det til et trykk på 0,5 kgf / cm2 (et trykk på 1 kgf / cm2 tilsvarer et hode på 10 meter).

Dermed bør volumet som er angitt av produsenten inneholde både vannet som er forskjøvet av termisk ekspansjon og luften, som når overtrykk presser, vil tvinge det tilbake i kretsen.

Betalingsordninger

enkel

Den enkleste formelen er som følger: Ekspansjonstanken er lik 10% av den totale mengden kjølevæske. Hvis fyllingen krever 600 liter vann, trenger du et 60 liters produkt; hvis du fyller oppvarmen 800 liter - 80 og så videre.

Som alle enkle ordninger har denne en stor feilmargin. Kostnaden ved en stor feil er en liten overbetaling for overskydende dimensjoner, men hvis resultatet er for lavt for det nødvendige, vil vi få et konstant svar på sikkerhetsventilen.

Hvordan gjør du en mer nøyaktig beregning med egne hender?

eksakt

Mer presist er verdien vi trenger beregnet av formelen V = (Vt x E) / D, hvor:

• V er ønsket verdi.
• Vt - total mengde oppvarming - radiatorer, rør, kjele, etc.
• E er ekspansjonskoeffisienten av kjølevæsken.
• D er effektivitetskoeffisienten til membranekspansjonstanken.

For å fortsette mangler vi tydeligvis flere referanseverdier.

Volum kjølevæske i systemet

Hvordan kan du finne ut hele kapasiteten til ditt varmesystem?

• Fyll den med vann og helt tømme i en målebeholder.
• Bemerker endringer i vannmåleravlesning når du fyller systemet fra kaldvannskretsen.

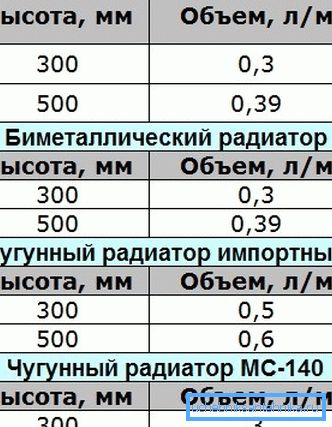

• Kapasiteten til alle varmeapparater (data finnes i dokumentasjonen for dem) og alle rørledninger (for hver diameter de beregnes ved hjelp av formelen V = Pi * R ^ 2 * H, hvor Pi = 3.1415, R er halvparten av rørets indre diameter og H er lengden).

• Endelig kan kapasiteten til et balansert varmesystem estimeres med en hastighet på 15 liter per kilowatt av varmeproduksjonen av kjelen. Dermed er en 24 kW kjele vanligvis koblet til en krets fylt med 24x15 = 360 liter vann.

Utvidelsesforhold

I de fleste tilfeller brukes vanlig vann som kjølevæske. Her er koeffisienten av ekspansjonen for forskjellige temperaturer under oppvarming fra en startverdi på +10 ° C.

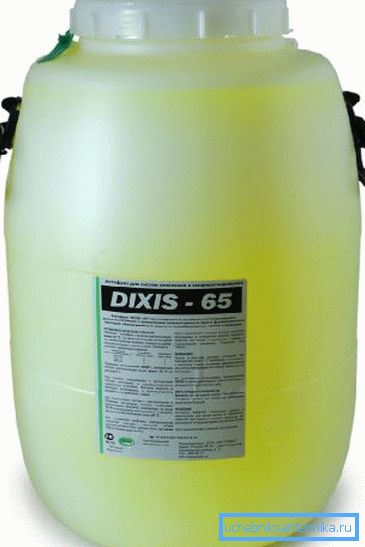

Merk: Tilsetning av frostvæske - etylen eller propylenglykol øker termisk ekspansjon, men ikke så mye. Dermed vil ekspansjonen øke med bare 0,45% med en delta-temperatur på 100 grader og et glykolinnhold i kjølevæsken lik 30%.

Tank effektivitetsforhold

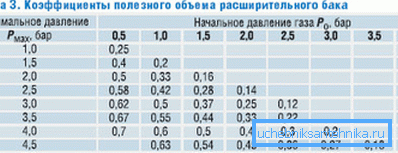

Instruksjoner for beregning av verdien av tankens effektivitet er også ganske enkle.

Her bruker vi formelen av skjemaet D = (PV - PS) / (PV + 1). I det:

• D er den nødvendige koeffisienten;
• Pv er det maksimale arbeidstrykket (det som sikkerhetsventilen har trukket ut).
• Ps - tank ladetrykk. Det, som vi fant ut tidligere, tilsvarer det hydrostatiske trykket i varmekretsen.

Beregningseksempel

La oss utføre beregningen for mer nøyaktig av ordningene under følgende forhold:

• Vi må varme et to-etasjers hus, toppen av varmesystemet som stiger over ekspansjonstanken på 5 meter.
• Det totale arealet av huset med standardisolasjon er 240 meter. La oss anslå behovet for kjelevarmekraft ved hjelp av den enkleste formelen: 240/10 = 24 KW.
• Den maksimale oppvarmingen av vann som brukes som kjølevæske, tar vi lik 80 grader.

så:

1. Standard maksimalt arbeidstrykk for autonome systemer er 2,5 kgf / cm2.
2. 5 meter konturhøyde gir oss et hydrostatisk trykk på 0,5 kgf / cm2.
3. Tankens effektivitetsforhold vil være (2,5 - 0,5) / (2,5 + 1) = 0,57.

1. Ekspansjonskoeffisienten ved oppvarming til 80 grader kan tas lik 0,036 (ifølge tabellen er den lik 3,58%).
2. Det totale volumet av kretsen, beregnet ved kjeleffekten, antas å være 24 x 15 = 360 liter.

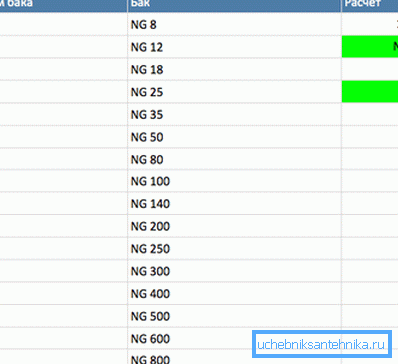

3. Så er minimumsvolumet av tanken lik (360 x 0,036) / 0,57 = 22,7 liter (avrundet til nærmeste standardverdi - 24-25 liter).

Det er lett å se at en mer komplisert beregningsordning i dette tilfellet hjalp oss med å spare relativt enklere 11-12 liter kapasitet.

konklusjon

Enten du bruker tid på en nøyaktig beregning eller bruker en enkel ordning - leseren må selv bestemme seg. Som alltid vil den vedlagte videoen gi sin oppmerksomhet til ytterligere tematisk informasjon.

Lykke til!
