Beregning av gcal for oppvarming: målemetoder og formler

Hva er denne enheten - gigakaloriya? Hvordan er det relatert til de mer vanlige kilowatt-timene av varmeenergi? Hvilke data er nødvendig for å beregne varmen mottatt av rommet i gigcaloria? Til slutt, hvilke formler brukes til å beregne? La oss prøve å svare på disse spørsmålene.

Hva er det

Vi starter med en tilhørende definisjon. Kalori er mengden energi som trengs for å varme 1 gram vann per grad Celsius ved atmosfærisk trykk.

Siden, sammenlignet med kostnaden for varme til oppvarming av et rom, er en kalori en latterlig liten mengde. I beregninger brukes vanligvis en gigakalorie (Gcal), lik en milliard (10 ^ 9) kalorier.

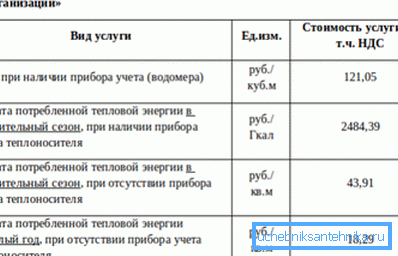

Bruken av denne spesielle verdien er fastsatt i reglene for regnskap for varmeenergi og kjølevæske utstedt av Russlands føderasjons- og energidepartement i 1995.

Referanse: gjennomsnittlig standardforbruk av varme i Russland er 0,0342 gigakalier per kvadratmeter av det totale arealet av boliger per måned. Standarder for ulike regioner varierer avhengig av klimasone og bestemmes av lokale lovgivende organer.

Hva er Gcal i oppvarming i mer kjent for oss verdier?

• En gigakalorie er nok til å varme 1000 tonn vann en grad.
• Det tilsvarer 1162.2222 kilowatt-timer.

Hvorfor trenger du det

Leilighet bygninger

Alt er veldig enkelt: Gigacalories brukes i beregninger for varme. Å vite hvor mye varmeenergi som er igjen i bygningen, kan forbrukeren faktureres ganske konkret. Til sammenligning - når sentralvarme opererer uten meter, utstedes en faktura for området av oppvarmet rom.

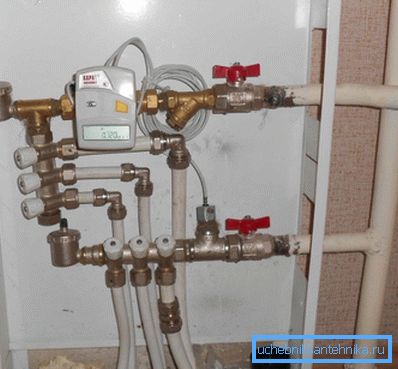

Tilstedeværelsen av en varmemåler innebærer horisontal sekvensiell eller kollektorkobling av varmeledninger: leilighetene av tilførsels- og returrør er installert i leiligheten; Konfigurasjonen av leilighetssystemet bestemmes av eieren. Denne ordningen er typisk for nye bygninger, og gir blant annet fleksibel kontroll over varmeforbruk, mellom komfort og økonomi.

Hvordan er justeringen?

• Throttling varmeovner seg selv. Gasspjeldet lar deg begrense radiatorens patenter, redusere temperaturen og dermed kostnaden for varme.
• Installere en vanlig termostat på returrøret. Kjølevæskenes strømningshastighet bestemmes av temperaturen i rommet: den vil øke når luften avkjøles og reduseres ved oppvarming.

Private hus

Eieren av hytta er først og fremst interessert i prisen på en gigakalorie av varme oppnådd fra forskjellige kilder. Vi vil tillate oss å gi omtrentlige verdier for Novosibirsk-regionen for tariffer og priser for 2013.

Til sammenligning: Sentralvarme på tidspunktet for innsamling av statistiske data koster 1467 rubler per gigakaloriya.

tellere

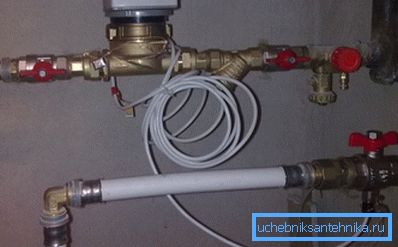

Hvilke data er nødvendig for varmebeskrivelse?

Det er lett å gjette:

1. Kjølemiddel strømmer gjennom oppvarming enheter.
2. Dens temperatur ved inngangen og utgang fra den tilsvarende delen av kretsen.

To typer måler brukes til å måle strømmen.

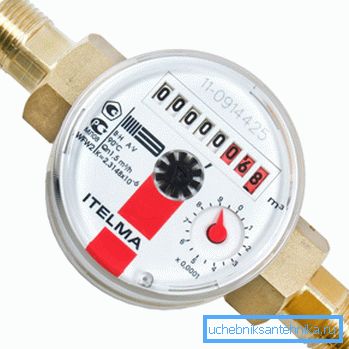

Impeller Counters

Meter beregnet for oppvarming og varmt vann er forskjellig fra de som brukes i kaldt vann bare av impellermaterialet: det er mer motstandsdyktig mot høye temperaturer.

Mekanismen i seg selv er den samme:

• Kjølevæskestrømmen får pumpehjulet til å rotere.
• Den overfører rotasjonen til regnskapsmekanismen uten direkte samhandling, ved hjelp av en permanent magnet.

Til tross for designens enkelhet har målrene en ganske lav utløsertærskel og er godt beskyttet mot data svindel: ethvert forsøk på å senke hjulet med et eksternt magnetfelt vil hvile mot mekanismen til antimagnetisk skjerm.

Teller med differensial opptaker

Enheten til den andre typen måler er basert på Bernoullis lov, som sier at det statiske trykket i en væske- eller gasstrøm er omvendt proporsjonal med hastigheten.

Slik bruker du denne funksjonen av hydrodynamikk for å beregne strømmen av kjølevæske? Det er nok å blokkere seg med en vaskemiddel. Trykkfallet på vaskemaskinen vil være direkte proporsjonal med strømningshastigheten gjennom den. Ved å registrere trykket med et par sensorer, er det enkelt å beregne strømningshastigheten i sanntid.

Merkelig: målerenheten innebærer tilstedeværelsen av elektronikk i den. De fleste modeller av denne typen gir ikke bare rå data - vannforbruk og temperatur - men beregner også faktisk bruk av varme. Kontrollmodulen til slike enheter har en port for tilkobling til en datamaskin og kan konfigureres med egne hender under det endrede beregningsskjemaet.

Og hva om dette ikke handler om en lukket varmekrets, men om et åpent system med mulighet for å velge varmt vann? Slik registrerer du strømmen av varmt vann?

Løsningen er åpenbar: i dette tilfellet plasseres vasker og trykksensorer på både forsynings- og returrør av oppvarming. Forskjellen mellom strømmen av kjølevæske mellom trådene og vil indikere mengden varmt vann som er brukt til husholdninger.

formel

Hvordan beregne Gcal for oppvarming i nærvær av tellere på begge linjer for en åpen (med varmtvannsforsyning) eller et lukket (uten varmtvannsforsyning) system?

Beregningsformelen er Q = ((V1 * (T1-T)) - (V2 * (T2-T))) / 1000.

I det:

• Q - den nødvendige mengden termisk energi i gigacalories.
• V1 og V2 - kjølevæske strømmer gjennom strømnings- og returstrømmen i tonn.

Nyttig: tellere av åpenbare grunner, viser forbruk i kubikkmeter, og ikke i tonn. Den faktiske massen av en kubikkmeter varmt prosessvann er noe forskjellig fra ett ton; men forskjellen på bakgrunnen av målerfeil er ubetydelig, slik at du trygt kan bruke måleresultatene i kubikkmeter.

• T1-temperatur ved innløpet til kretsen (strømning).
• T2 - temperatur ved utløpet av kretsen (retur).
• T er temperaturen på kaldt vann som mater ruten for å kompensere for tap. I varmesesongen antas det å være +5 С, ute av sesongen - +15 С.
• Divisjonen med 1000 er nødvendig nettopp for å få resultatet ikke i mega-, men i gigakalier. Ellers må vi omregne vannforbruket i tusenvis av tonn.

Så ved strømningshastigheten til måleren ved en tilførsel på 52 m3, vil returstrømmen på 44 m3 forbli strømningstemperaturene på 95 C og returstrømmen på 70 C i huset (52 * (95-5)) - (44 * (70-5))) 1000 = 1,82 Gcal av varme.

Merk: vannforbruket belastes separat. Vi vurderer bare forbruket av varmeenergi.

Hva er beregningsinstruksjonene, hvis du bare har en counter - på banen? Selvfølgelig er det underforstått at vi snakker om et lukket system (uten varmtvann).

Beregningsformelen er Q = V * (T1-T) / 1000.

For eksempel, med en vannstrømningshastighet på 52 m3 og en kjølevæsketemperatur på 95 ° C, vil 52 * (95-5) / 1000 = 4,68 gigakalorier forbli i leiligheten i leiligheten.

konklusjon

Vi håper at informasjonen som tilbys til leseren, vil hjelpe ham med å spare på oppvarming. Som alltid kan du finne flere tematiske materialer i vedlagte video. Lykke til!
